Elspec Technologies EQUALIZER ST

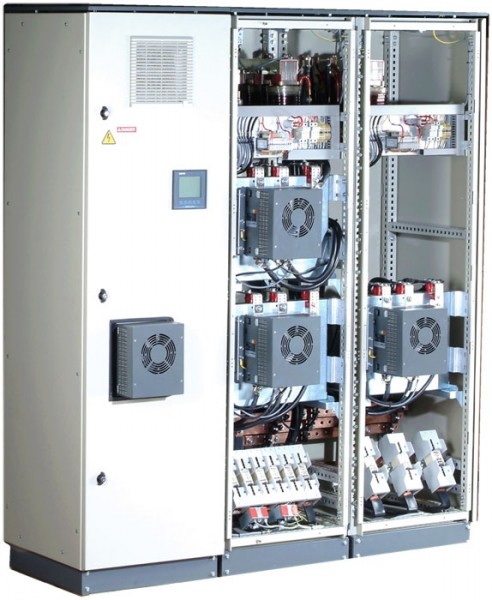

Система компенсации реактивной мощности Elspec Technologies EQUALIZER ST
Артикул: 21478
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Elspec Technologies EQUALIZER ST
описание в pdf

Совершенная динамическая система компенсации реактивной мощности, работающая в реальном времени, с низко- и высоковольтными двигателями.

  • Рентабельная скоростная компенсация реактивной мощности
  • Повышает качество энергии электрической сети
  • Предназначена для ограничения перепадов напряжения в соответствии с государственными стандартами
  • Коммутация без переходных процессов
  • Централизованный вариант компенсации запуска двигателей


EQUALIZER ST — обзор системы

Equalizer ST – это работающая в реальном времени динамическая система компенсации реактивной мощности, использующая проверенные промышленные технологии для новых решений, связанных с запуском мощных двигателей.

Проблема с электросетью

Двигатель при запуске потребляет очень большую реактивную мощность за относительно короткий промежуток времени. Этот режим обычно создает реактивные токи, в 6-7 раз превышающие номинальный ток двигателя. Из-за этого в местной электрической сети, не рассчитанной на такие кратковременные большие токи, возникает перепад напряжения. Такой перепад напряжения может создавать проблемы для других нагрузок сети, а если он слишком велик, то может, не запустится и сам двигатель.

Идеальное решение

Рентабельная и скоростная компенсация реактивной мощности с Equalizer ST.

EQUALIZER ST — сравнение систем

Пример демонстрирует результаты, полученные для двигателя мощностью 5MВт, подключенного к электросети 11.5кВ с трансформатором 15MВA. Представленные ниже данные являются результатом реальных измерений:

  • EQUALIZER-ST не повышает уровень гармоник напряжения и тока (в большинстве случаев уровни гармоник понижаются).
  • С помощью EQUALIZER-ST можно полностью устранить перепад напряжения, вызванный потребностью в реактивной энергии, но из соображений рентабельности лучше выбрать компромисс.
  • EQUALIZER-ST минимизирует длительность запуска, что позволяет избежать чрезмерного износа двигателя и продлить срок его службы
  • При использовании EQUALIZER-ST наблюдается низкий уровень пускового тока.
  • При использовании EQUALIZER-ST во время запуска форма синусоиды напряжения электросети не искажается.
  • Для разных рабочих сценариев (особенно, когда используется несколько двигателей) полная стоимость
  • EQUALIZER-ST в высоковольтных приложениях, включая дополнительный трансформатор и защитные приспособления, меньше, чем у варианта с плавным пуском.


Прямой пуск
Без компенсации:

  • Запуск двигателя создает очень сильные реактивные токи.
  • Это вызывает сильный перепад напряжения в местной сети.


Плавный Пуск

  • Частично уменьшает перепад напряжения.
  • Существенно увеличивает длительность запуска.
  • Ухудшает качество электроэнергии, значительно повышает коэффициент нелинейных искажений THDv и THDi.


Полная компенсация 32 MВAр

  • Полностью устраняет перепад напряжения.
  • Существенно сокращает длительность запуска и пусковой ток.
  • Повышает качество электроэнергии сети, исключая дополнительные гармоники во время запуска.


Экономичное решение 12 MВAр

  • Частично устраняет перепад напряжения (рентабельный компромисс).
  • Частично уменьшает длительность запуска и пусковой ток.
  • Повышает качество электроэнергии сети, исключая дополнительные гармоники во время запуска.


Комбинированное решение

  • Сокращает перепад напряжения до низкого уровня.
  • Сокращает пусковой ток до минимального уровня.
  • Существенно увеличивает длительность запуска.
  • Ухудшает качество электроэнергии, значительно повышает коэффициент нелинейных искажений THD v и THDi.
