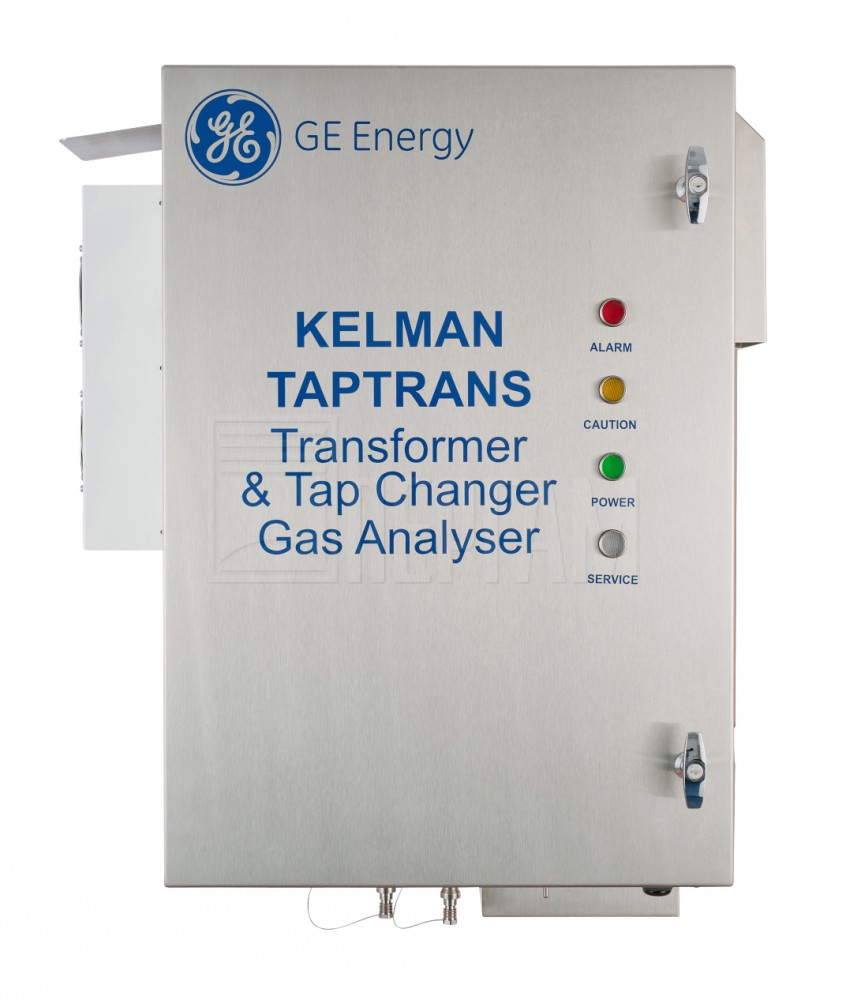

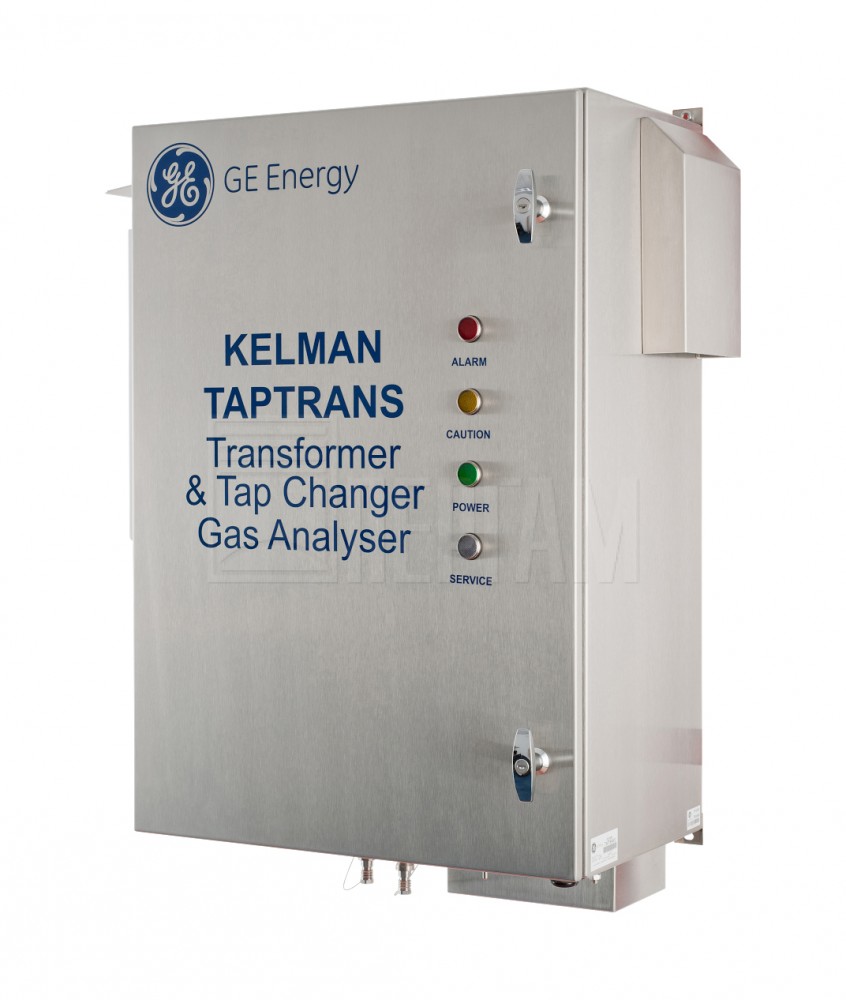

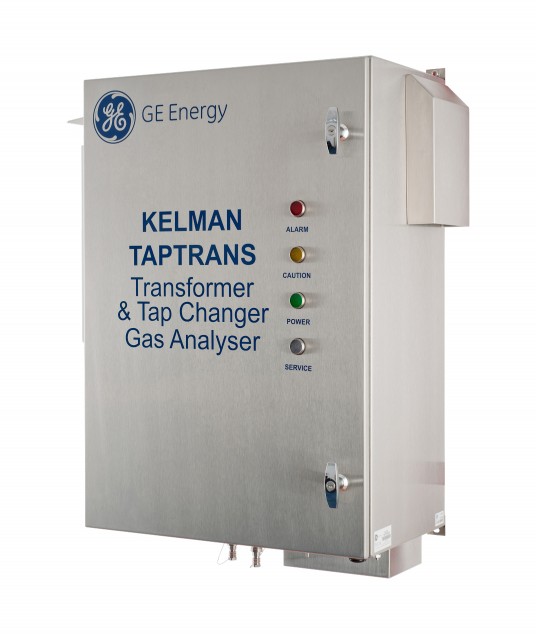

GE Energy TAPTRANS

TAPTRANS - Непрерывный анализ растворенных газов и содержания влаги для  трансформаторов и устройств РПН в режиме реального времени

Первое устройство на рынке, которое позволяет выводить на один монитор данные полного анализа DGA в главном масляном баке и в устройстве регулирования под нагрузкой (РПН), включая баки ответвляющего устройства и переключателя, работающих в одном блоке. Раньше для этих целей необходимо было использовать 3 прибора, что сильно увеличивало стоимость самого оборудования и стоимость монтажа и эксплуатации.

• Использование всего одного прибора для контроля в главном масляном баке и в устройстве регулирования под нагрузкой (РПН), включая баки ответвляющего устройства и переключателя!
• АРГ по 8-ми газам плюс влагосодержание
• Не требуются газы-носители или калибрующие газы
• Минимальные эксплуатационные расходы
• Широкий набор интерфейсов и возможностей аварийной сигнализации
• Легко и понятно монтируется на объекте
• ЖКИ дисплей
• Ежечасные замеры
• Возможность мониторинга нагрузки
• Не используются мембраны или вакуумный отбор
• Надежное хранение до 10000 записей
• Полная интеграция в систему Perception

Онлайн мониторинг силовых трансформаторов

Анализ растворенных газов как правило сводился к лабораторному анализу, проводимому с большими интервалами. Лабораторный анализ трансформаторного масла - это часть стратегии календарного технического обслуживания силовых трансформаторов. По всему миру наблюдается старение парка эксплуатируемых трансформаторов. Все чаще новые трансформаторы выходят из строя на ранних стадиях эксплуатации (по сравнению с предыдущими годами). Это также означает, что возрастают вероятности быстрого старения, незапланированных простоев и внезапного отказа между редкими проверками. Такие обстоятельства вынуждают многих владельцев ресурсов внедрять средства для оперативного анализа DGA, более полно соответствующего стратегиям обслуживания по состоянию и предупредительного обслуживания.

Для предприятий электроэнергетики точная и своевременная информация о состоянии силовых трансформаторов является очень важной. Для ответственного оборудования первостепенным становится получение информации в режиме on-line. Такая информация позволяет избегать катастрофических аварий и использовать дорогостоящее оборудование с максимальной эффективностью. Анализ газов, растворенных в масле (АРГ) и измерение влажности изоляции являются одними из наиболее ценных и общепризнанных методов диагностики и контроля состояния силовых трансформаторов.

Применение

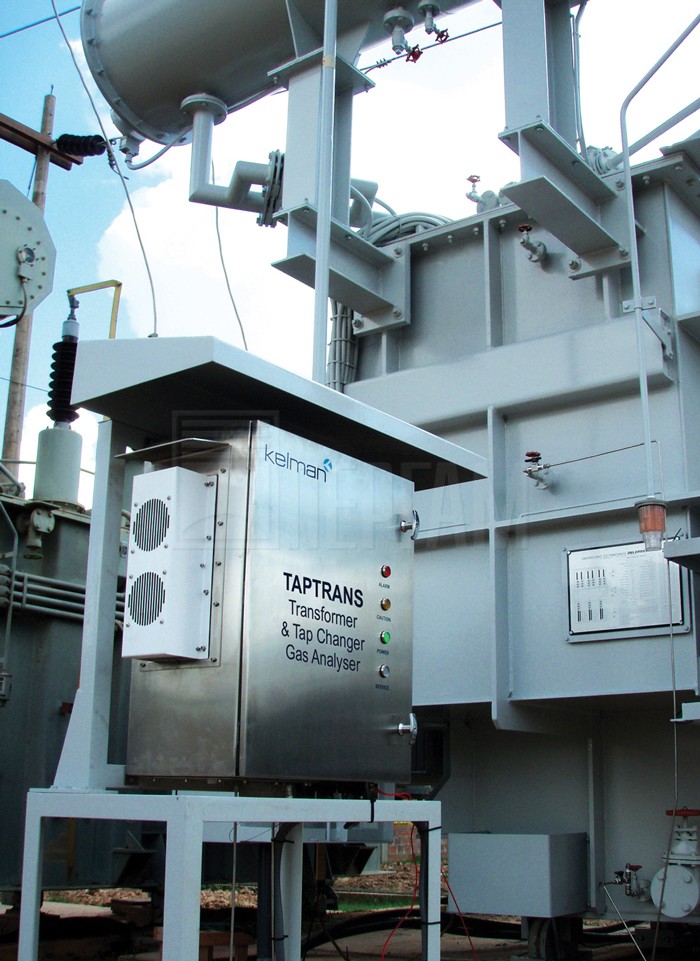

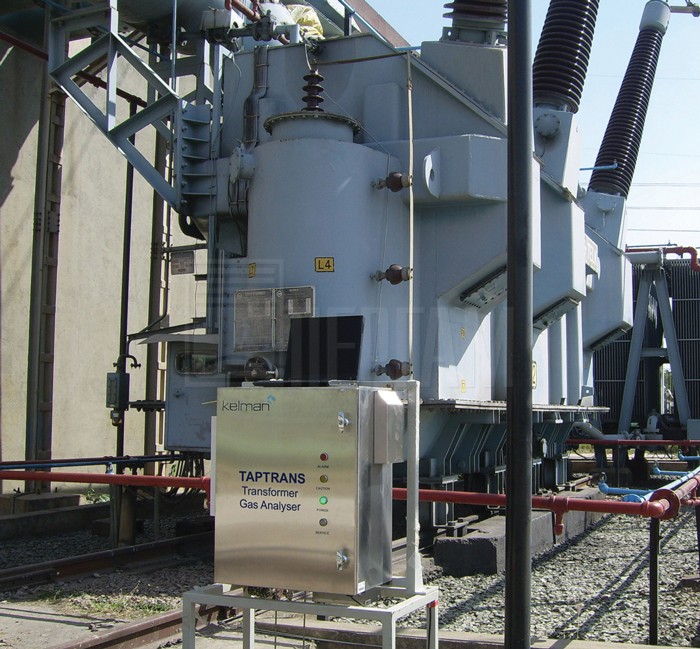

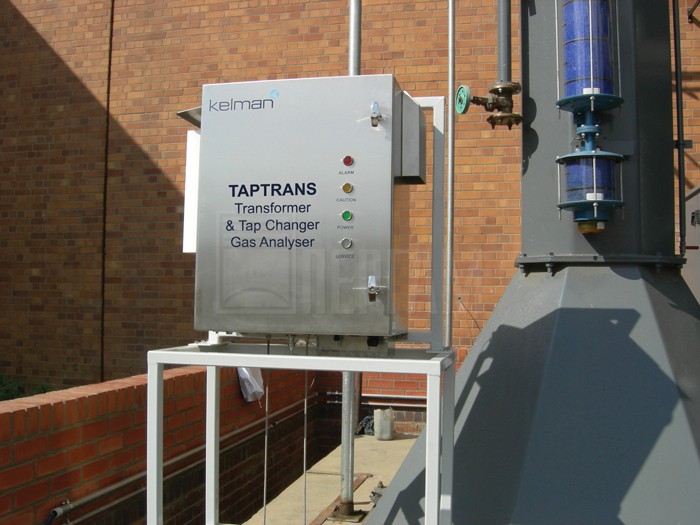

TAPTRANS предназначен для больших трансформаторов с устройством регулирования под нагрузкой (РПН), включая баки ответвляющего устройства и переключателя. Отбор проб 9 газов для полного анализа DGA может выполняться с частотой до одного раза в час из одного бака и до одного раза в три часа в конфигурации главный бак, бак ответвляющего устройства и бак переключателя. Сюда входит та же методика наблюдения за 7 основными газами, что используется во всех общих методах диагностики. TAPTRANS также дает возможность следить за поведением газов в масле, возможность анализировать и проводить диагностику за счет тесной интеграции мощного программного комплекса GE Perception и/или собственного ПО пользователя с системами SCADA и системами хранения статистических данных. TAPTRANS лучше всего подходит для наблюдения за трансформаторами большого размера, трансформаторами, имеющими критически важное значение для работы системы в целом или поврежденными трансформаторами. Это помогает увеличить срок службы, предотвратить неожиданные отказы оборудования, а также использовать график обслуживания по состоянию и вести профилактическое обслуживание.

• Трансформаторы энергоблоков гарантированного питания (GSU)
• Трансформаторы высоковольтных станций постоянного тока (HVDC)
• Трансформаторы дуговых электропечей (EAF)
• Трансформаторы для линий электропередачи

Достоверный АРГ в режиме on-line является неоценимым инструментом для понимания состояния силового трансформатора и обеспечивает очевидные преимущества:

• Выявление повреждений трансформатора на ранней стадии сокращает время незапланированного простоя оборудования и степень его повреждения.
• Выходная мощность трансформатора оптимизируется для безопасной работы с максимальной эффективностью.
• Возможна оценка степени износа трансформатора. Возможно определение типа повреждения.

В отличие от появляющихся на рынке копий, системы фирмы GE прошли "проверку эксплуатацией" - свыше 8,000 систем Kelman PAS, используются на текущий момент в более чем девяноста странах по всему миру!
