Система мониторинга трансформатора ИКОМ-Т

Система диагностики и онлайн мониторинга работы силовых трансформаторов
Артикул: 23061
Цена по запросу
Поставляется в минимальные сроки
Система мониторинга трансформатора ИКОМ-Т
описание в pdf

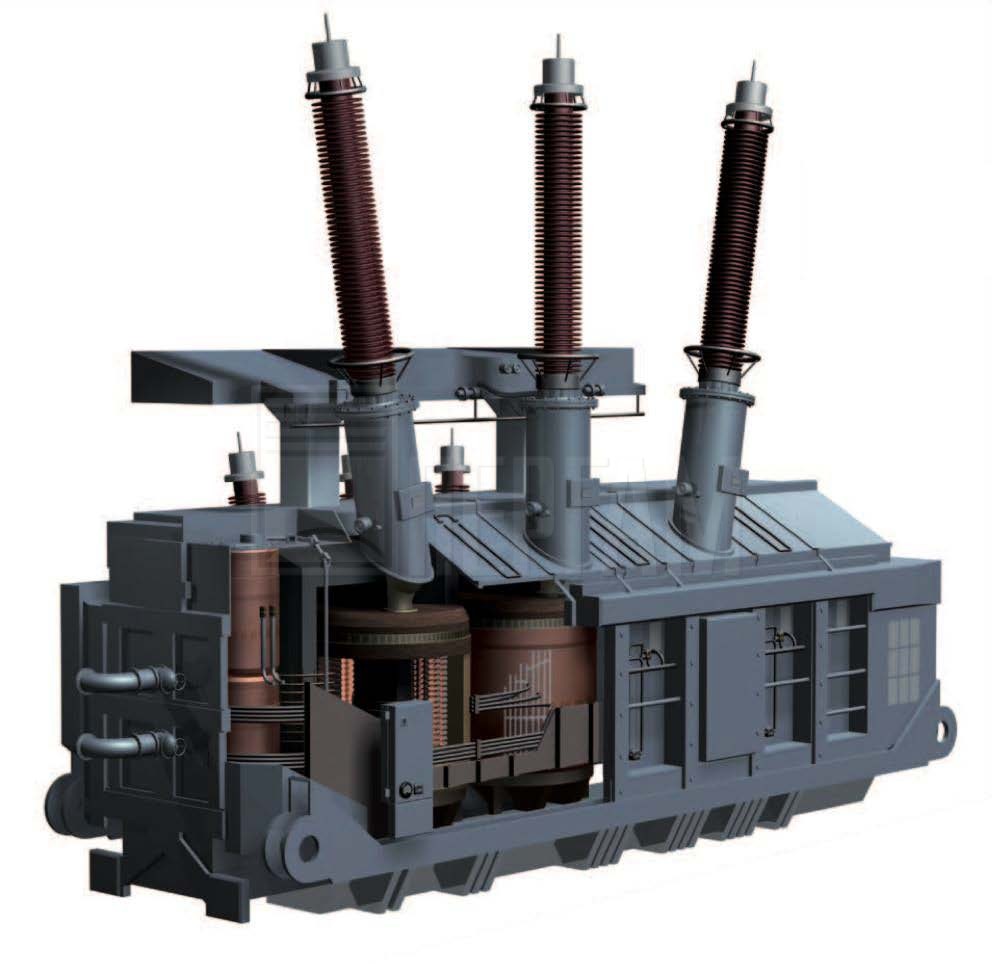

Онлайн мониторинг силовых трансформаторов

ИКОМ-Т - комплексное решение для трансформаторного оборудования, включающее прибор анализа растворенных газов, ШАОТ, систему мониторинга и диагностический Web-сервис от одного производителя. Наша комплексная система диагностики и мониторинга трансформаторов - это незаменимый инструмент для объектов электросетевого хозяйства. Система предназначена для непрерывного измерения, регистрации и отображения основных параметров трансформаторов, оценки и прогнозирования их технического состояния.

Особенности

  • Возможность гибкого выбора максимально интегрированных продуктов исходя из собственных потребностей и пожеланий;
  • Минимизация затрат на оснащение трансформаторного оборудования современными средствами управления, мониторинга и диагностики;
  • Возможность разработки типовых проектных решений, как для нового трансформаторного оборудования, так и для модернизируемого;
  • Построение единого диагностического кластера энергокомпании.

Контролируемые параметры

Высоковольтные вводы

  • тангенс Tgб
  • ёмкость C1
  • небаланс токов проводимости
  • фаза небаланса

РПН

  • текущее положение
  • температура масла РПН
  • количество переключений
  • ток двигателя привода
  • длительность переключения
  • оценка остаточного ресурса
  • управление РП

Система охлаждения

  • температура масла на входе и выходе охладителя
  • контроль расхода масла в охладителях
  • подсчет моточасов и пусков
  • оценка эффективности системы охлаждения
  • управление системой охлаждения (Д, ДЦ, Ц, М/Д/ДЦ)

Магнитопровод

  • температура магнитопровода

Обмотки

  • температура ННТ
  • оценка деформации обмотки
  • прямое измерение температуры обмотки

Бумажная изоляция

  • влагосодержание
  • степень полимеризации
  • оценка состояния изоляции
  • уровень ЧР
  • скорость старения

Масло

  • газосодержание
  • влагосодержание
  • температура верхних слоев
  • температура нижних слоев
  • температура образования пузырьков
  • определение вида развивающегося дефекта

ТТ и ТН

  • напряжение по сторонам
  • рабочий ток
  • мощность (активная, реактивная)
  • cos φ
  • нагрузочная способность
  • временные превышения напряжения
  • осциллографирование
  • потери ХХ и КЗ

Защитные устройства

  • указатели уровня масла
  • индикаторы температуры масла и обмотки
  • реле Бухгольца
  • отсечной клапан
  • предохранительные клапаны
  • струйное реле

Технические характеристики Система мониторинга трансформатора ИКОМ-Т

Технические характеристики

Характеристики шкафа

Одностороннего обслуживания, нержавеющая сталь, теплоизолированный

Вид климатического исполнения и категория размещения

ХЛ 1 по ГОСТ 15150-69

Рабочая температура

От –60 до +40 °С

Степень пыле- и влагозащиты

IP 55 по ГОСТ 14254-96

Цепи питания:
- напряжение питающей сети
- допустимое отклонение от номинального напряжения
- частота питающей сети


220 (380) В
-15…+10 %

50 Гц

Типы входных сигналов
Дискретные («сухой» контакт реле); унифицированные сигналы постоянного тока 4–20 (0–20) мА; термометры сопротивления градуировки Pt100; сигналы переменного тока 0…1 А или 0…5 А; сигналы напряжения переменного тока 0…100 В; цифровые интерфейсы.

Поддерживаемые протоколы связи

Modbus, DNP, МЭК 61850, МЭК 60870-104, ОРС

Температура наиболее нагретой точки обмотки

Постоянный расчет температуры наиболее нагретой точки обмотки по данным температуры верхних слоев масла и нагрузки по МЭК 60076-7.

Временные повышения напряжения на стороне ВН

Анализ и регистрация в соответствии с требованиями ГОСТ 1516.3-96. Количество повышений напряжения за текущий год.

Содержание влаги в изоляции (масло и бумага).
Температура образования пузырьков пара

Преобразование данных относительного влагосодержания масла в абсолютное. Расчет влагосодержания твердой изоляции в местах перегрева. Определение температуры закипания, запас по температуре закипания.

Анализ растворенных газов в масле

Определение быстроразвивающихся дефектов по следующим методикам: РД 153-34.0-46.302-00; Метод Дорненбурга; Метод Роджерса; Метод ключевых газов; Метод горючих газов; Отношение CO2/CO; Отношение C2H4/C2H2; Отношение C2H2/H2; Треугольник Дюваля; Базовое отношение газов.

Контроль газосодержания
и влагосодержания трансформаторного масла

Оценка тенденции и диагностика состояния изоляции.

Старение изоляции (экспертная оценка)

Расчет по МЭК 60076-7 старения изоляции по температуре наиболее нагретой точки обмотки и расчетному влагосодержанию твердой изоляции. Физически отработанное время, календарно отработанное время, относительная скорость термического износа изоляции, относительный износ изоляции за календарно отработанное время. Прогноз старения и общего износа.

Нагрузочная способность
трансформатора

Расчет нагрузочной способности трансформатора по ГОСТ 14209-97 (МЭК 354-91), МЭК 60076-7, в том числе выдача времени возможной работы до достижения предельных параметров при текущей нагрузке и схеме работы системы охлаждения. Допустимые величины и время перегрузки без ущерба для общего срока службы.

Оценка состояния изоляции
высоковольтных вводов

Формирование диагностических сообщений на основании расчётов, выполняемых устройством контроля изоляции вводов. Оценка тенденции состояния изоляции

Активная, реактивная и полная мощности трансформатора

Контроль активной, реактивной и полной мощности, cosφ. Коэффициент нагрузки. Технический учет. Контроль внутренних потерь трансформатора. Осциллографирование (опционально).

Состояние и эффективность
системы охлаждения

Расчет температуры верхних слоев масла по МЭК 60076-7 и сравнение ее с фактической, отработанные моточасы вентиляторов и маслонасосов, количество пусков вентиляторов и маслонасосов. Непрерывный контроль режимов работы системы охлаждения (уровней охлаждения).

Комплексная оценка
состояния оборудования
в «текущий» момент
эксплуатации

Комплексная оценка технического состояния силового оборудования на «текущий» момент эксплуатации с учетом требований Распоряжения ОАО «ФСК ЕЭС» от 27.05.2010 №275р. Рекомендации по стратегии эксплуатации контролируемого оборудования с учетом требований РД 34.45-51.300-97.
