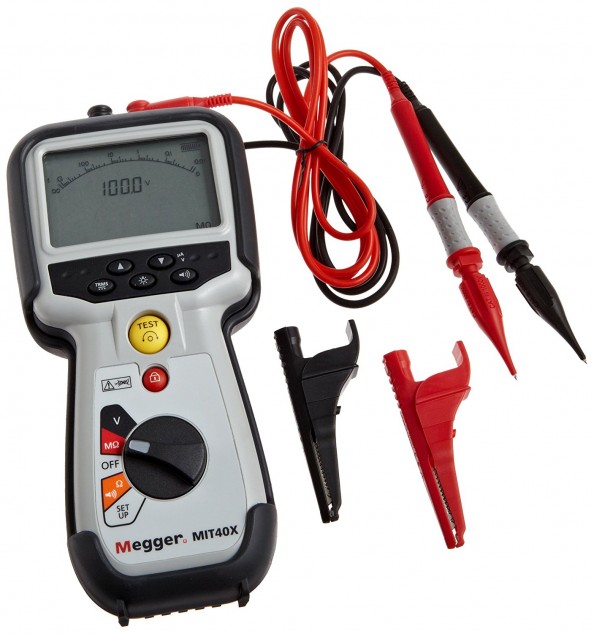

Мегаомметр Megger MIT40X
12 месяцев
№ 64721-16
Цифровой измеритель сопротивления изоляции
Мегаомметр Megger MIT40X это цифровой прибор для измерения сопротивления изоляции электрооборудования и электросетей, позволяет оценить степень износа и целостность изоляции кабеля. Этот недорогой мегаомметр позволяет проводить электростатические измерения (EDS) где подается низкое напряжение, будет полезен при тестировании электронных компонентов.
Изоляция обеспечивает защиту от короткого замыкания, пробоя на корпус, возгорания, защищает человека от поражения током. Она регулярно подвергается неблагоприятному воздействию солнца, воды, морозов, механическому износу. Чтобы заранее обезопасить себя, предупредить аварийные ситуации и вовремя выявить дефекты изоляции, необходимо регулярно проводить измерения изоляции мегаомметром. MIT40X определяет сопротивление изоляции постоянному току, тестируя оболочку кабеля напряжениями от 10 до 100 вольт с шагом 1В, с измерением сопротивления от 2 гОм до 20 ГОм. Эти характеристики идеально подходят для испытаний кабелей связи и электропроводки используемой в авиации. Вы самостоятельно можете выбирать тестирующее напряжение. При длительном простое, прибор автоматически отключается, экономя заряд элементов питания.
Основные сферы применения
- Гражданская авиация
- Военная наземная, морская или воздушная связь
- Производство серийной продукции

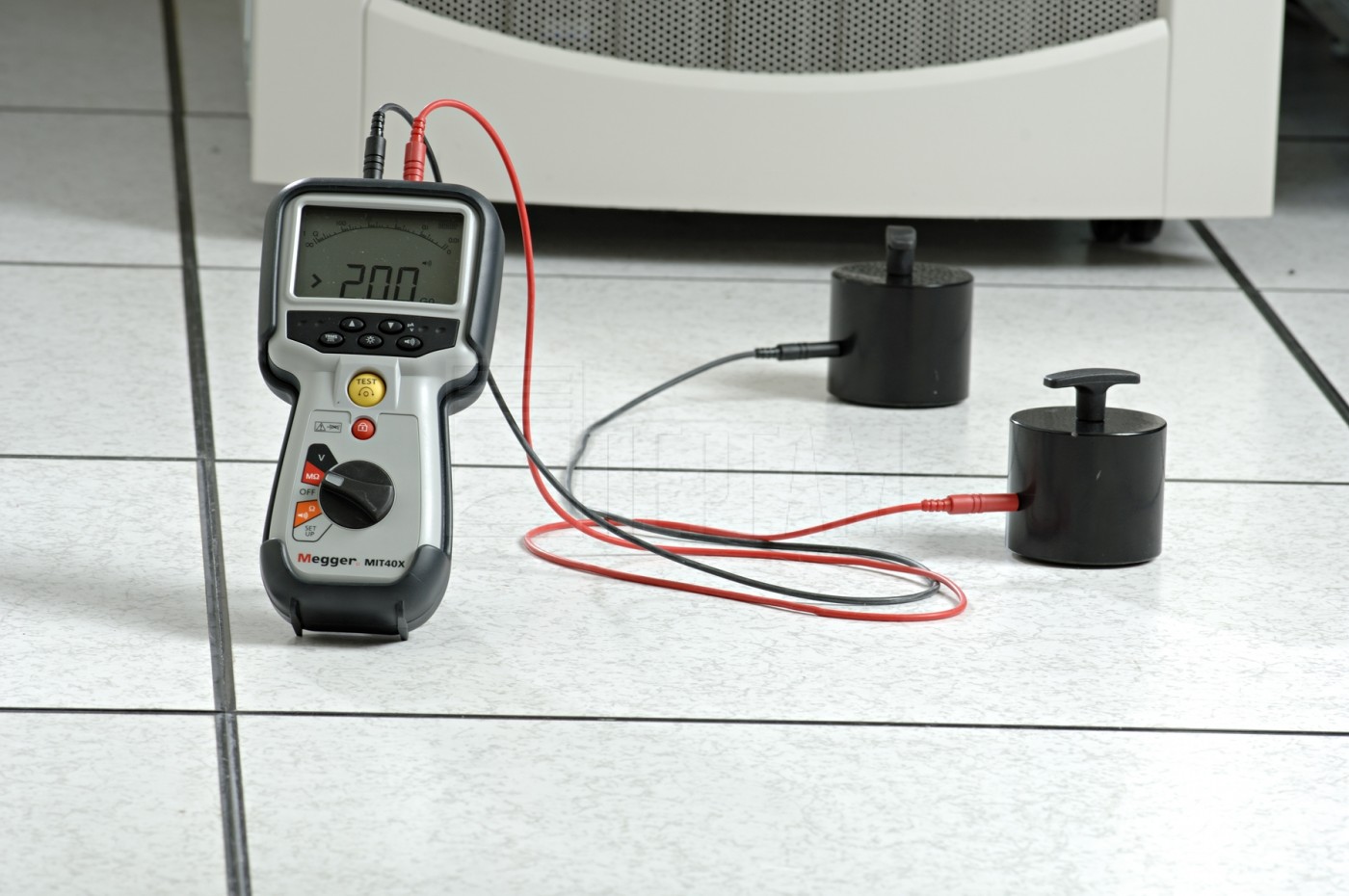

- Электростатические измерения
- Испытания системных узлов
- Аккумуляторная тяга и грузоподъемное оборудование
- Электросети и коммунальные службы
Интеллектуальная система безопасности
Чтобы оградить пользователя и прибор от неправильного применения, тестеры серии MIT обладают обширным набором функций, известным как Интеллектуальная Система Безопасности Megger, в которую входят:
- Защитная блокировка – отслеживающая надежность подключения тест проводов.
- Детектор напряжения в цепи – даже в случае подключения прибора к цепи под напряжением в режиме теста проводимости, тестер останется невредимым и безопасным для человека.
- Предупреждение о напряжении в цепи – подается сигналом оператору при обнаружении в цепи напряжения выше 25В.
- Тест блок – останавливает тест, если напряжение в цепи превышает 50В.
- Проверка на тест проводимости – предотвращает тест проводимости, если цепь под напряжением.
Тестирование изоляции и меры безопасности
Тестирование изоляции производится высоким током и представляет собой угрозу электрошока. Всегда соблюдайте все необходимые меры предосторожности при проведении тестирования изоляции. Автоматическая разрядка прибора: Емкостная цепь автоматически разряжается после проведения тестирования изоляции с напряжением 50, 100, 250 В, 500 В или 1000 В. Это происходит сразу после того, как отпущена кнопка [Test]. При тестировании изоляции через тестируемую цепь пропускается ток, напряжение которого известно и измеряется результирующий ток утечки. Тестируемая цепь должна быть полностью обесточена и заизолирована до подключения тестовых проводов.
Тестирование изоляции прибором MIT40X
Прибор MIT40X дает возможность выбрать тестирующее напряжение от 10 до 100В с шагом 1В. Минимально возможное тестовое напряжение 10В. Стандартно MIT 40X поставляется с напряжением 10В, но его можно изменить в меню установок прибора в диапазоне от 10 до 100В. Далее тестирование происходит аналогично другим приборам серии MIT 400.
- Измерение проводимости.
Измерение проводимости производится в автоматическом режиме в диапазоне от 0.00 Ом до 100 Ом на цифровой / аналоговой шкале. В диапазоне от 0.00 Ом до 10 Ом тестовый ток превышает 200 мА. В диапазоне от 10 Ом до 100 Ом тестовый ток превышает 20 мА. - Обнуление сопротивления проводов.
Прежде чем в первый раз приступить к работе с прибором в режиме измерения проводимости или в режиме зуммера, необходимо «обнулить» сопротивление тестовых проводов, чтобы оно не влияло на конечный результат. - Тестирование проводимости.
Для проведения тестирования проводимости необходимо включить прибор, установив переключатель на тестирование проводимости. Если требуется, обнулите сопротивление тестовых проводов. Подключите тестовые провода к заизолированной цепи. Тестирование начнется автоматически. Дисплей показывает значение сопротивления (Максимум 99.9 Ом). После завершения тестирования установите переключатель в положение OFF. Если этого не сделать, прибор автоматически отключится спустя определенное время. - Зуммер проводимости.
В режиме зуммера проводимости прибор осуществляет короткую проверку - ищет сопротивления выше 2 Ом (заводская установка). При обнаружении такового раздается звуковой сигнал. Если цепь находится под напряжением, тест проводимости будет остановлен. Прибор при этом не будет поврежден.
Техническое обслуживание приборов
- Приборы серии MIT практически не требуют технического обслуживания.
- Следует регулярно проверять тестовые провода на наличие повреждений.
- Если прибором не пользуются в течение долгого времени, батареи следует вынимать.
- При необходимости прибор следует протирать влажной тканью.
- Для чистки прибора не следует использовать чистящие жидкости, содержащие спирт.
Технические характеристики Megger MIT40X
Технические характеристики
Параметры |
Характеристики |
Номинальное рабочее напряжение |
10В- 100 В с шагом 1В |
Измерение сопротивления изоляции |
2-20 ГОм |
Аналоговый диапазон |
1 ГОм, полная шкала |
Короткое замыкание ток |
2 мА + 0% -50% |
Напряжение на зажимах |
-0% + 20%±1 В |
Испытательный ток под напряжением |
1 мА с минимальным пропускным значением сопротивления изоляции, 2 мА максимум |
Ток утечки |
10% ±3 знака |
Коэффициент поляризации |
соотношение при 10 мин / 1 мин |
Соотношение остаточной поляризации |
60 / 30 сек |
Тест проводимости / металлосвязь |
от 0,01 Ом до 99,9 Ом (от 0 до 100 Ом на аналоговой дуге) |
Обнуление сопротивления выводов |
до 9 Ом |
Звуковой сигнал |
задаваемые значения 1 Ом, 2 Ом, 5 Ом, 10 Ом, 20 Ом |
Измерение сопротивления |
от 0,01 кОм до 1000 кОм (от 0 до 1 МОм на аналоговой шкале) |
Стандартный вольтметр |
производит измерения при напряжении >25 В AC/DC в любом диапазоне, кроме режима OFF (выключено) |
Измерение частоты |
40-400Гц |
Рабочие частоты |
40 — 450 Гц (40 Гц — 99,9 Гц) |
Источник питания |
подходят щелочные NiMH аккумуляторы 5 х 1,5 В пальчикового типа IEC LR6 (AA, MN1500, HP7, AM3, R6HP) |
Срок службы аккумуляторов |
2200 тестов |
Габаритные размеры: |
|
прибор |
220 x 92 x 50 мм |
прибор + кейс |
456 х 178 х 89 мм |
Масса: |
|
прибор |
590 г, 775 г с чехлом |
прибор + кейс |
1,75 кг |
Безопасность |
прибор соответствует стандарту EN61010-1 (1995) для 600 В с изоляцией фазы относительно земли. |
Рабочая температура |
от -10 до +55 градусов Цельсия |
Защита от пыли и влаги |
пыле- влагозащищенность согласно IP54 |
Сравнение мегаомметров серии MIT
MIT400 |
MIT410 |
MIT420 |
MIT430 |
MIT480 |
MIT481 |
MIT485 |
MIT40X |
|
Тестирование изоляции |
||||||||
Режим тестирования250, 500 и 1000 В |
■ |
■ |
■ |
■ |
■ |
■ |
||
Режим тестирования 50В,100В |
■ |
■ |
■ |
■ |
■ |
■ |
||
Режим тестирования 10В-100В |
■ |
|||||||
Измерение изоляции ДО |
20ГОм |
100ГОм |
200ГОм |
200ГОм |
100ГОм |
200ГОм |
200ГОм |
2-20ГОм |
Тестирование проводимости |
0,01 Ом – 100 Ом |
0,01 Ом-100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
0,01 Ом – 100 Ом |
Тестирование сопротивления |
0,01-999кОм |
0,01-999кОм |
0,01-999кОм |
0,01-999кОм |
0,01-999кОм |
0,01-999кОм |
||
Диапазон вольтметра (600 В, цифровой) |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
Предупреждение о наличии напряжения 50В |
■ |
■ |
■ |
■ |
■ |
|||
Предупреждение о наличии напряжения 75В |
■ |
■ |
■ |
|||||
Зуммер проводимости |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
Сохранение обнуления тестовых проводов |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
Функции |
||||||||
Блокировка кнопки «тест» |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
Функция автоматического отключения с возможностью отмены |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
Встроенный таймер, тест поляризации, диэлектрический тест |
■ |
■ |
■ |
■ |
■ |
|||
Установка порогов изоляции |
■ |
■ |
■ |
|||||
Разъем для тестового щупа |
■ |
■ |
■ |
■ |
||||
Тестовый щуп с кнопкой |
■ |
■ |
■ |
■ |
||||
Измерение частоты 40-400Гц |
■ |
■ |
■ |
■ |
■ |
|||
Измерение емкости 0,1нФ- 10мкФ |
■ |
■ |
■ |
|||||
Измерение расстояния по ёмкости |
■ |
|||||||
Подсветка дисплея |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
Индикация состояния батарей |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
Запись в память |
■ |
■ |
■ |
|||||
Bluetooth |
■ |

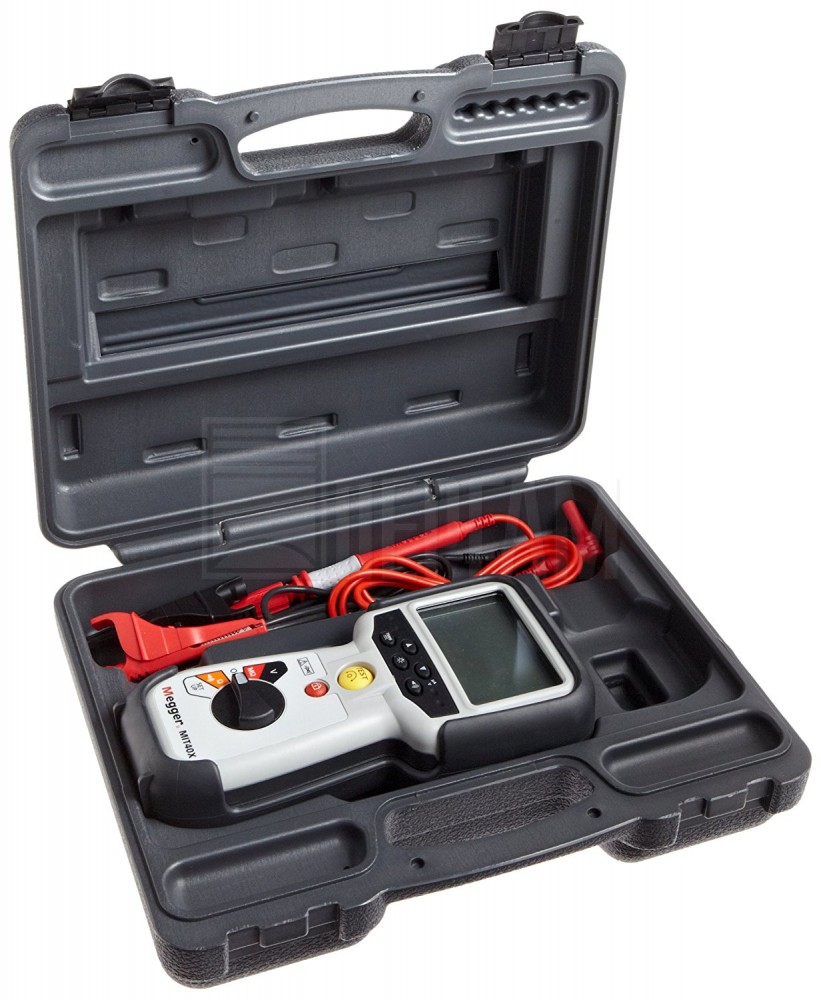

Комплектация
- Тестер сопротивления изоляции MIT40x
- Чёрный кабель 1,25 м с наконечником
- Красный кабель 1,25 м с наконечником
- Красный зажим типа «крокодил»
- Черный зажим типа «крокодил»
- Резиновый чехол
- Информация для пользователя на CD
- Руководство по эксплуатации
- Гарантийный талон ПЕРГАМ
Дополнительные комплектующие
- Сменный набор проводов
- Выносной сменный провод SP5 с кнопкой ТЕСТ
- Резиновый чехол с подставкой
- Твердый чехол
