Тестер изоляции Megger MIT400/2

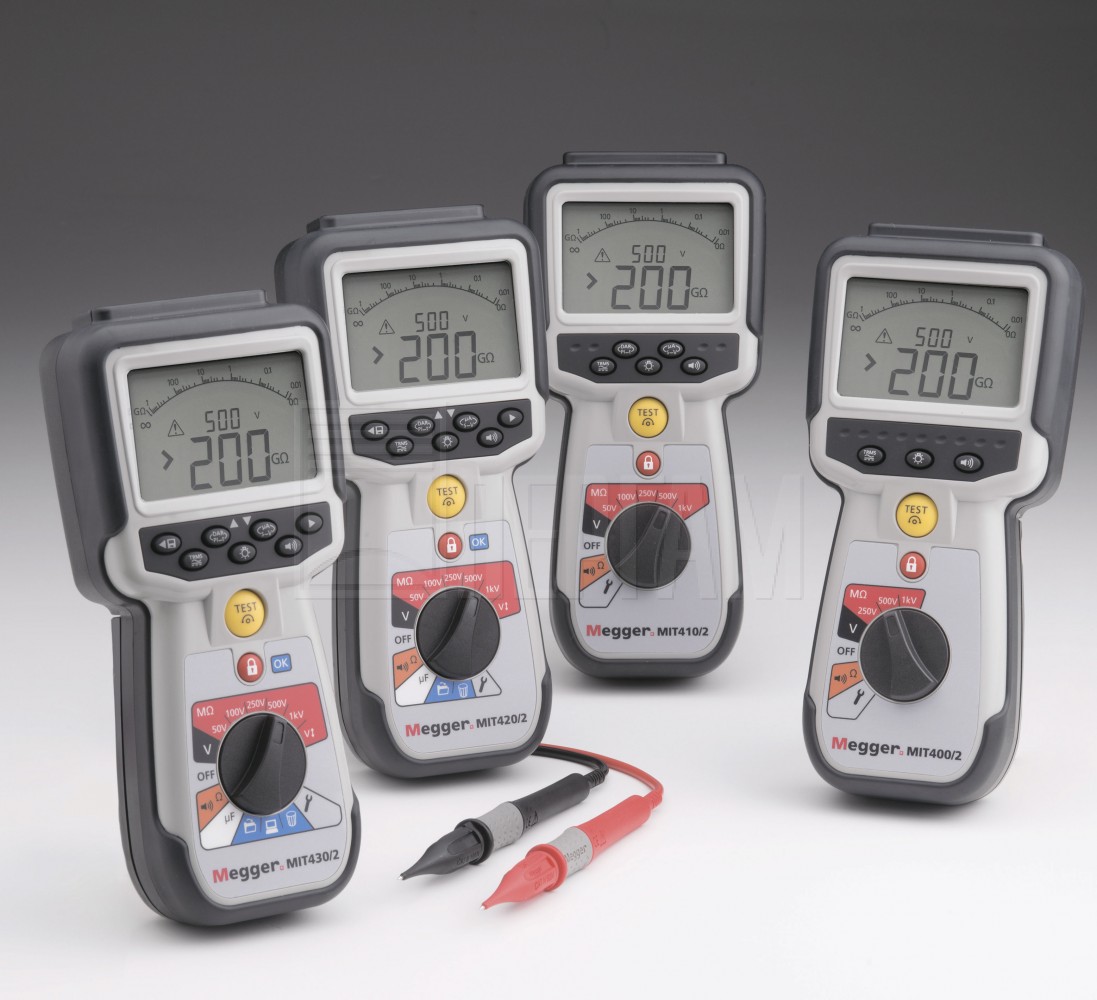

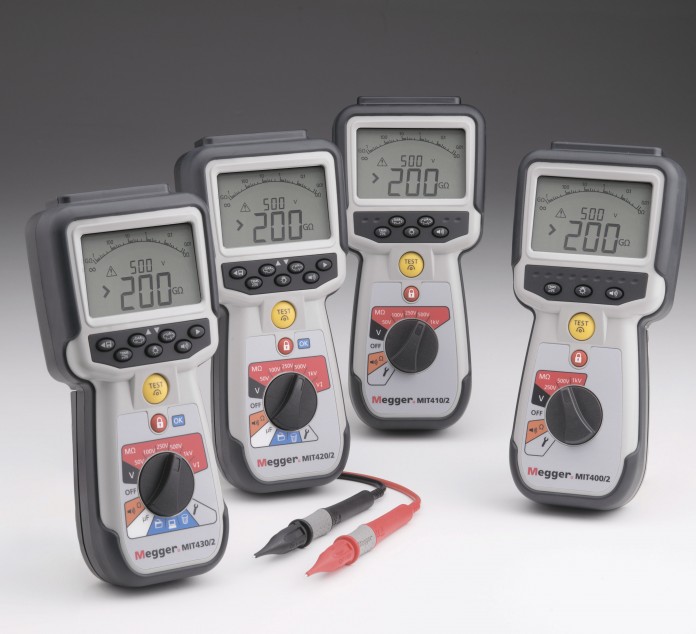

Новые тестеры изоляции и проводимости серии MIT400/2

Портативный прибор разработанный для применения на изолированных (обесточенных) цепях. Позволяет тестировать сопротивление изоляции и проверять целостность (проводимость) цепи. Измеренное напряжение от фазы к «массе» или от фазы к фазе не должно превышать 1000 В. При превышении этого значения может возникнуть повреждение или риск поражения электрическим током. В моделях MIT430/2, 485/2 есть режим регулируемого напряжения для проверки изоляции. Напряжение можно выбрать в диапазоне от нижнего до верхнего напряжения прибора. Это значение можно изменять шагом 1 В до 100 В и шагом 10 В после 100 В. Измерение частоты на моделях MIT400/2 и MIT405/2 недоступно.

Примечание к измерению истинного СКЗ: В режиме измерения истинных среднеквадратичных значений MIT будет измерять как компонент переменного, так и компонент постоянного тока напряжения питания, и будет отображать истинное среднеквадратичное значение. В режиме постоянного тока измеряется только компонент постоянного тока.

Сильные стороны MIT400 второго поколения

1. Простота эксплуатации
2. Надежность
3. Прочность
4. Малые габариты
5. Хорошая эргономика
6. Большой дисплей
7. Превосходная репутация производителя
8. Класс защиты от пыли/влаги IP
9. Категория безопасности CAT

Проверка сопротивления изоляции и техника безопасности

Проверка сопротивления изоляции выполняется при высоком напряжении постоянного тока, и прикасаться к оборудованию опасно. Всегда соблюдайте меры предосторожности при выполнении проверки сопротивления изоляции и обеспечивайте соблюдение мер по охране труда и технике безопасности.

• Изоляция цепи: Проверяемая цепь должна быть полностью обесточена и надежно изолирована до выполнения проверочных подключений.
• Автоматическая разрядка: Емкостные цепи автоматически разряжаются при отпускании кнопки проверки после проверки сопротивления изоляции. Это защитная функция для предотвращения опасного уровня остаточного напряжения в проверяемых цепях после завершения проверки.
• Обнаружение цепей под напряжением: Проверку сопротивления изоляции можно проводить только на разряженных изолированных цепях. Однако иногда цепь под напряжением может подключаться случайно, или в изолированных цепях может присутствовать напряжение за счет соединения с соседней цепью.
• Если на проверяемой цепи появляется напряжение 25 В, прибор перейдет в режим измерения напряжения по умолчанию и будет отображать напряжение питания.
  — При напряжении питания более 50 В прибор не будет выполнять проверку сопротивления изоляции, чтобы обеспечить защиту от повреждений.
• Примечание: Этот предел можно повысить до 75 В на приборах MIT481/2 и MIT485/2, но при напряжении выше 50 В будет звучать предупреждающий звуковой сигнал.
  — Соблюдайте особую осторожность при измерении напряжения выше 30 В, особенно в высоковольтных системах. Защищенные предохранителями измерительные провода поставляются в качестве дополнительной принадлежности для рабочих ситуаций, в которых требуется повышенный уровень защиты.

На протяжении всего времени, пока кнопка [ТЕСТ] заблокирована в нажатом положении, в диапазоне проверки сопротивления изоляции может присутствовать опасное напряжение.

Проверка проводимости

Проверка проводимости выполняется в диапазоне от 0,01 Ом до 999 кОм. MIT автоматически выбирает диапазон из полного диапазона от 0,01 Ом до 1 МОм. Диапазон аналоговой дуги настраивается автоматически. Ток проверки автоматически регулируется для выбранного прибором диапазона. По умолчанию выполняется однонаправленная проверка при 4,5 В постоянного тока, но в настройках мегаомметра можно изменить настройки на режим двунаправленной проверки. Проверка проводимости выполняется в автоматическом режиме. Проверка запускается при обнаружении сопротивления <1 МОм в цепи. Ток для проверки целостности можно изменить с 200 мА на 20 мА при необходимости продлить срок работы батареи. С помощью прибора MIT481/2 и MIT485/2 можно измерять длину кабеля по емкости, в футах или в км, в зависимости от параметров настройки прибора.
