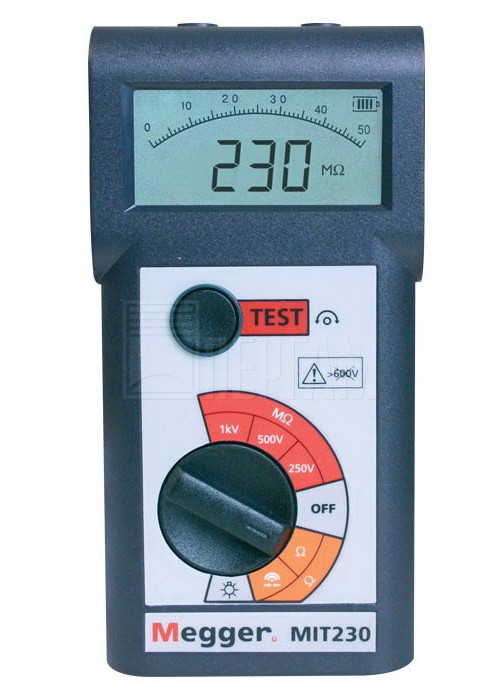

Тестер изоляции и обрыва цепи
Тестер изоляции и проверки на обрыв измеряет сопротивление изоляции напряжением: 250 В / 500 В / 1000 В. Внешне простой прибор наделён внушительным багажом функций, абсолютно безопасен в использовании, устойчив к сбоям. Основное отличие этого прибора от омметра - он проводит измерения только на очень больших напряжениях при рекордно низкой погрешности измерений. Проводимость тестируется током 200мА, что соответствует международным стандартам. Нет необходимости нажимать кнопку запуска. Мегаомметр проводит измерения вплоть до 100 Ом, из которых с 0 до 10 Ом на токе более 200мА, в соответствии с международными требованиями к электроиспытаниям. Верхний порог диапазона измерений сопротивления изоляции для всех режимов – 1000 МОм.
Преимущества и особенности
- Отвечает международному стандарту N61557;
- Цифровой результат измерений вплоть до 1000 МОм на линейной или логарифмической аналоговой дуге и цифровом дисплее;
- Диапазон теста проводимости имеет разрешение 0.01 Ом и ток короткого замыкания сверх 200 мА;
- Автоматический режим тестирования освобождает от необходимости нажимать кнопку запуска и оставляет обе руки свободными;
- Автоматическое отключение в случае длительного неиспользования прибора экономит энергию аккумуляторов;
- Автоматический детектор напряжения в цепи предотвращает контакт с цепями под напряжением, представляющими опасность;
- Обнуление тест проводов компенсирует сопротивления проводов и автоматически вычитает их из конечного результата измерения;
- Рабочий диапазон звукового сигнала <5 Ом.
Применение
Мегаомметр генерирует высокое напряжение встроенным высоковольтным преобразователем, а собственный миллиамперметр фиксирует ток, в измеряемой цепи. Сферы применения мегаомметра довольно обширны, MIT230, как и многие другие аналогичные тестеры, используется для оценки сопротивления изоляции кабелей. Это его главная функция с которой он прекрасно справляется. Благодаря универсальности и многозадачности, мегаомметр сочетает в себе функции нескольких измерительных приборов и легко их собой заменяет. Прибор будет полезен профессиональным электрикам и специалистам по техническому обслуживанию электрооборудования, подстанционного оборудования, силовых трансформаторов. Незаменим во время прокладки или ремонте коммуникаций многоквартирного дома, коттеджа, коммерческого объекта. Этот измерительный инструмент регулярно используют коммунальные городские службы. Тестер изоляции и проводимости MIT230 идеально подходит для тестирования трансформаторов, электродвигателей, генераторов, распределительной аппаратуры, электропроводки в зданиях, бытовых электроприборов и электроинструментов, и т.д., а также стационарных кабельных систем. Миниатюрный, лёгкий и неубиваемый прибор - идеальный инструмент для инженеров, которым приходится носить его с собой в течение длительного времени.

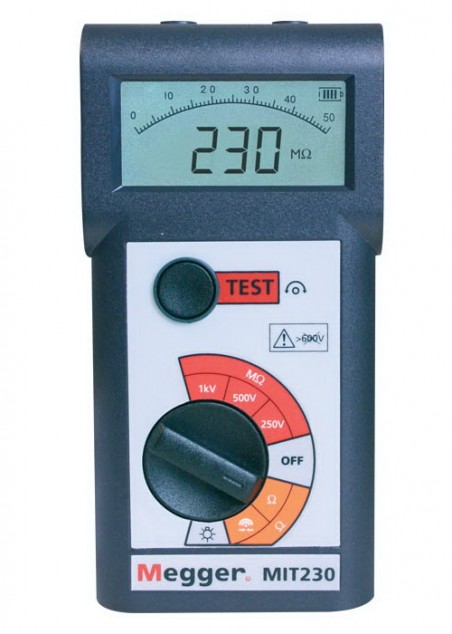

Технические характеристики Мегаомметр MIT230
Технические характеристики мегаомметра
Параметр | Значения |
Режимы тестирования изоляции | |
Номинальное рабочее напряжение | 250 В (постоянное) 500 В (постоянное) 1000 В (постоянное) |
Диапазон измерения сопротивления | 10 кОм – 1000 MОм (любые измерения) |
Напряжение тестирования (DC) | 0% +25% от рабочего напряжения |
Короткое замыкание ток | 2 мА +0% -50% |
Испытательный ток под напряжением | >1 мА с мин. пропускным значением сопротивления изоляции, установленным согласно BS7671, HD384, IEC364 и VDE0413 часть 1 |
Тест проводимости / металлосвязь | |
Диапазон измерений | от 0,01 Ом до 100 Ом (от 0 до 50 Ом на аналоговой шкале) |
Напряжение разомкнутой цепи | 5 В ± 1 В |
Короткое замыкание ток | 205 мА ±5 мА (0 – 10 Ом) >20 мА (10 – 100 Ом) |
Тест блокировка Тестирование останавливается в случае регистрации напряжения, превышающего 50 В |
|
Диапазон измерений | от 25 В до 600 В при 50/60 Гц, DC |
Погрешность (при t° 20°C) | От 25 В до 450 В AC/DC ±1% ±1 знак От 450 В до 600 В AC/DC ±2% ±1 знак |
Автоматическое выключение | Автоматическое выключение срабатывает после 10 минут работы тестера в режиме ожидания |
Температура и влажность | |
Рабочая температура | от -10 °C до +55 °C |
Влажность | 93% отн. влажность без конденсации при 40 °C |
Температура хранения | от -25 °C до +65 °C |
Уровень пыле- влагозащищенности | IP40 |
Предохранители | Керамические, 500 мА (F) 600 В, 32 х 6 мм, минимум HBC 50 kА Оповещение в случае отказа предохранителя |
Безопасность | Соответствует стандарту EN61010-1 для Кат III 600В с изоляцией фазы относительно земли |
Автоматическая разрядка | По окончанию теста происходит автоматическая разрядка испытуемой цепи. Остающееся в цепи напряжение отображается на дисплее, что предоставляет возможность мониторинга процесса разрядки |
Источник питания | 6 х 1,5 В пальчикового типа IEC LR6 (АА щелочные). Перезаряжаемые NiMH Уровень батарей отображается постоянно в виде четырех- секционной столбиковой диаграммы |
Срок службы аккумулятора | 3000 тестов подряд (время одного теста 5 сек) |
Вес | 530 г ±3% |
Размеры | 195 х 98 х 40 мм |
ЭМС (электромагнитная совместимость) | Отвечает стандарту IEC61326, включая поправку №1 |
