Установка для испытания изоляции переменным током Megger Hipot AC 50/100
Артикул: 21396
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Megger Hipot AC 50/100
описание в pdf

Установка для испытания изоляции переменным напряжением

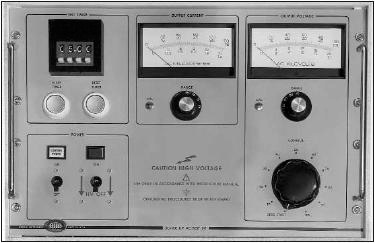

Установки 50/100 kV AC являются высоковольтными источниками напряжения переменного тока, предназначенными для испытания изоляции. Стандартная система включает в себя блок управления/контроля, блок высоковольтного трансформатора и все необходимые кабели, в том числе кабели заземления и питания. Высоковольтный трансформатор установлен в прочном баке из стекловолокна, заполненном маслом и стационарно смонтированным на тележке с колесами. На баке имеются соответствующие места для подключения к высоковольтному выходу – на верху (от 0 до 100 кВ) и сбоку (от 0 до 50 кВ). Делитель напряжения постоянно присоединен к выходным клеммам и установлен внутри высоковольтного бака выхода для обеспечения механической защиты. На тележке имеется гайка-барашек для соединения с "землей". На тележке также предусмотрено место для установки блока управления, размещения руководства по эксплуатации и кабелей.

Применение HIPOT AC 50/100

Три установки, входящие в серию 50/100 kV AC, состоят из универсальных высоковольтных источников, применимых для испытаний на электрическую прочность (высоким напряжением) всех типов электрической изоляции. Они также позволяют измерять токи утечки, и применимы для использования с мостовыми системами определения коэффициента емкостного сопротивления и тангенса угла потерь с целью измерения коэффициента мощности изоляции. Установки серии 681100 рекомендуется использовать для испытаний емкостных нагрузок. Большинство систем изоляции представляют собой главным образом емкостную нагрузку. Работа от входного питания с частотой 50 Гц допускает 20% увеличение максимальной нагрузки, как показано на этой кривой. Установки серии 681100 рекомендуются для специальных применений, включая активную (омическую) нагрузку, или небольшие емкостные нагрузки с увеличенной длительностью испытаний. В этих случаях, обращайтесь, пожалуйста, за консультацией в отдел технической поддержки компании.

Основные возможности и достоинства

  • Возможность применения для испытаний изоляции авто-мобильных подъемных платформ для монтажа и обслужи-вания воздушных линий в соответствии с ANSI A92.2.
  • 50 кВ отвод с удвоенным выходным током допускает испытания изоляции подъемных платформ в соответствии с ANSI A92.2.
  • Встроенный четырехдиапазонный амперметр выходного тока со схемой защиты.
  • Четырехдиапазонный киловольтметр выходного напряжения имеет точность, не зависящую от нагрузки.
  • Удерживание показаний напряжения на текущей величине при быстром сбросе (отключении) максимального напряжения или тока.
  • Выходные сигналы по напряжению и току на всех диапазонах для обеспечения внешней регистрации данных испытаний.
  • Система внутренней защитной блокировки нулевого запуска с обеспечением внешних защитных блокировок и ламп предупредительной сигнализации.
  • Междублочные кабели длиной 4,6 м, органы управления, отделенные от высоковольтного блока, для обеспечения безопасности при испытаниях.

Блок измерения и управления (опция)

Этот блок заменяет стандартные органы управления и измерения системы на следующие: цифровой киловольтметр и миллиамперметр, разъединители максимального напряжения и тока, цифровой таймер, моторизированная регулировка напряжения переменного тока, схема удерживания, и органы контроля линейным изменением и задержкой сигнала.

Основные характеристики этого блока:

  • Один широкий диапазон, цифровой киловольтметр для выходного напряжения и миллиамперметр обеспечивают более высокую точность и удобство снятия показаний.
  • Погрешность: ±1% от полной шкалы, + цифра младшего разряда.
  • Схема пикового киловольтметра, откалиброванная в среднеквадратических значениях напряжения для синусоидального колебания правильной формы и компенсирующая ошибки измерения, вызванные искажением формы сигнала питания.
  • Регулируемая защита от перенапряжения и максимального тока с изменяемыми уровнями срабатывания в пределах от 10 до 110% обеспечивает высокую скорость сброса испытательного напряжения, если предел превышен из-за высоковольтного пробоя или по другой причине.
  • Цифровой таймер – стандартная функция для всех режимов отображает как заранее установленный период испытания, так и прошедшее время испытания от 0 до 99,99 минут. Автоматически управляет моторизированным регулятором напряжения и позволяет получать более подробную информацию о циклах испытаний.
  • Схема удерживания "замораживает" индикацию испытательного напряжения и времени, когда имеет место размыкание или сброс. Это помогает оператору непрерывно контролировать состояние испытания.
  • Функции контроля линейного изменения и задержки сигнала с помощью систем моторизированного регулирования напряжения позволяют изменять испытательное напряжение от нуля до предварительно установленного уровня прекращения изменения напряжения. Время задержки при уровне прекращения изменения напряжения регулируется с помощью таймера. В конце времени задержки напряжение автоматически опускается до нуля, загорается индикатор "ИСПЫТАНИЕ ЗАВЕРШЕНО", и высокое напряжение отключается. Это возможность гарантирует унифицированность цикла испытания и освобождает оператора от необходимости выполнения дополнительных операций.
  • Кнопка "АВАРИЙНОЕ ОТКЛЮЧЕНИЕ ВЫСОКОГО НАПРЯЖЕНИЯ" – является "аварийной" кнопкой для ручного отключения высокого напряжения. Обеспечение внешних блокировок области испытания включает в себя зоны, оборудованные с защитными блокировками, и лампы аварийной сигнализации.
  • Выход: аналоговый от 0 до 5 В постоянного тока для записи графики.

Комплектация

  • прибор для испытания изоляции Hipot AC 50/100
  • кабель высоковольтный соединительный
  • кабель заземления
  • русскоязычное руководство по эксплуатации
  • сертификат утверждения типа
  • свидетельство о первичной поверке
  • гарантийный сертификат авторизованного сервис-центра
