Локализация частичных разрядов в кабеле с помощью индуктора BAUR tracy
Частичный разряд (ЧР) — локальный электрический разряд небольшой мощности в изоляции кабеля или оборудования, который возникает только в части изоляционного промежутка и не вызывает полного пробоя. Он появляется в дефектных участках: пустотах, трещинах, зонах старения или загрязнения. Повторяющиеся ЧР постепенно разрушают изоляцию и со временем могут привести к пробою, поэтому их раннее выявление важно для оценки состояния изоляции и предотвращения аварий.

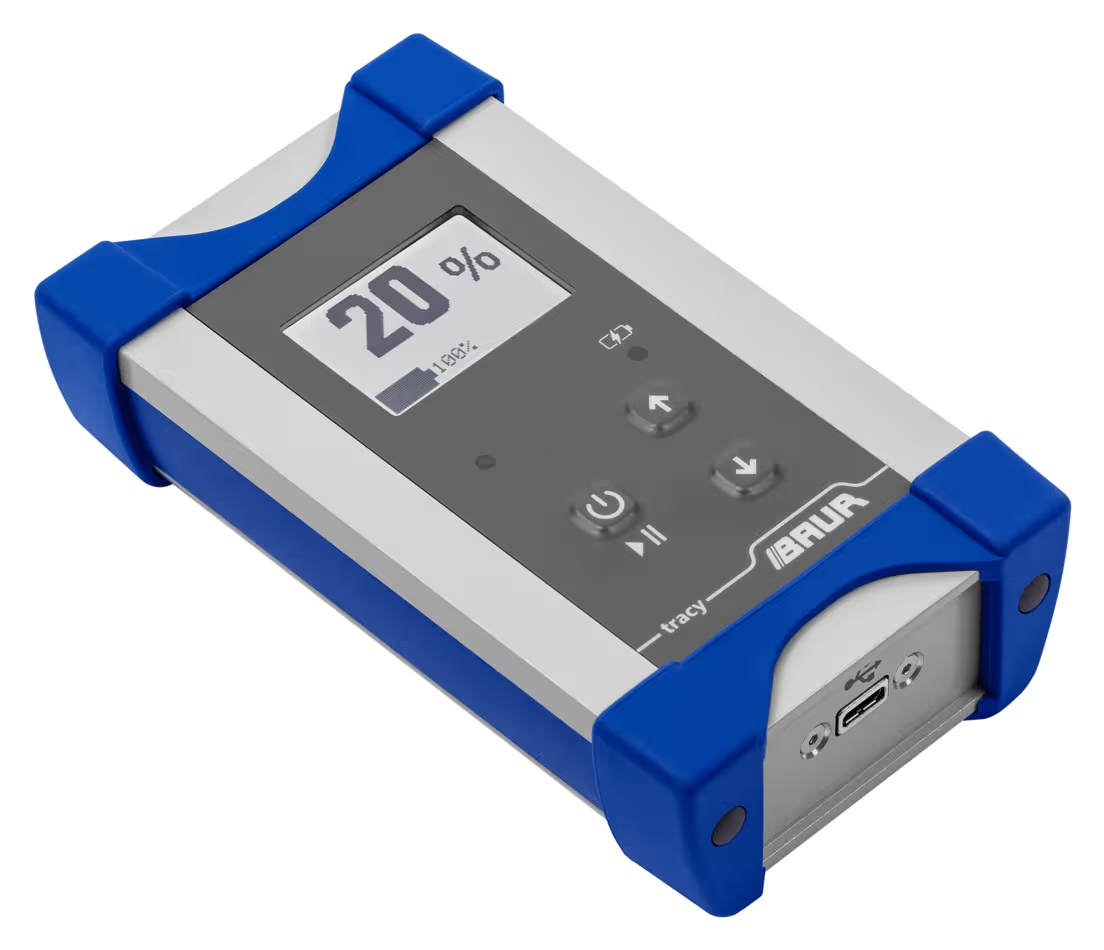

Индуктор частичных разрядов BAUR tracy предназначен для точной локализации ЧР в кабеле без нарушения изоляции. Он сохраняет весь функционал предыдущей версии и представлен в современном, удобном корпусе. В сочетании с системой измерения ЧР, например BAUR PD-TaD 62, индуцированный сигнал локализуют и сопоставляют с результатами предварительной диагностики. Отображение и оценка точного положения ЧР выполняются быстро и без лишних сложностей с помощью программного обеспечения BAUR 4.
Портативный источник сигнала, работающий от аккумулятора
Высокая точность с индивидуальной настройкой интенсивности
Эффективность и экономия затрат
Основные особенности
Простой и производительный
- Импульсный генератор высокой мощности
- Четкая индикация при дневном свете с автоматическим включением светодиодной подсветки
- Современный интуитивно понятный дизайн с наглядно расположенными элементами управления
- Широкий диапазон подаваемых импульсов
- Выходная мощность регулируется в диапазоне от 20 до 100 %
Гибкость в применении
- Прочный и портативный, подходит для полевых условий
- Компактный, переносной и устойчивый к воздействию погоды(степень защиты IP 54)
- Оснащен встроенным литий-ионным аккумулятором (3,6 В, 950 мАч)
- Долго работает от аккумулятора — при 100 % мощности около 90 мин
- Зарядка аккумулятора через встроенный разъем USB-C с помощью обычного зарядного устройства USB-C
Эффективная подача импульсов
- Индуктивная подача сигнала без повреждения кабеля
- Простое подключение к объекту испытания благодаря длинному индукционному кабелю, подходящему для кабелей любых диаметров
- Не нужен дополнительный импульсный рефлектометр
- Индикация расстояния до мест возникновения ЧР в ПО BAUR 4
Применение

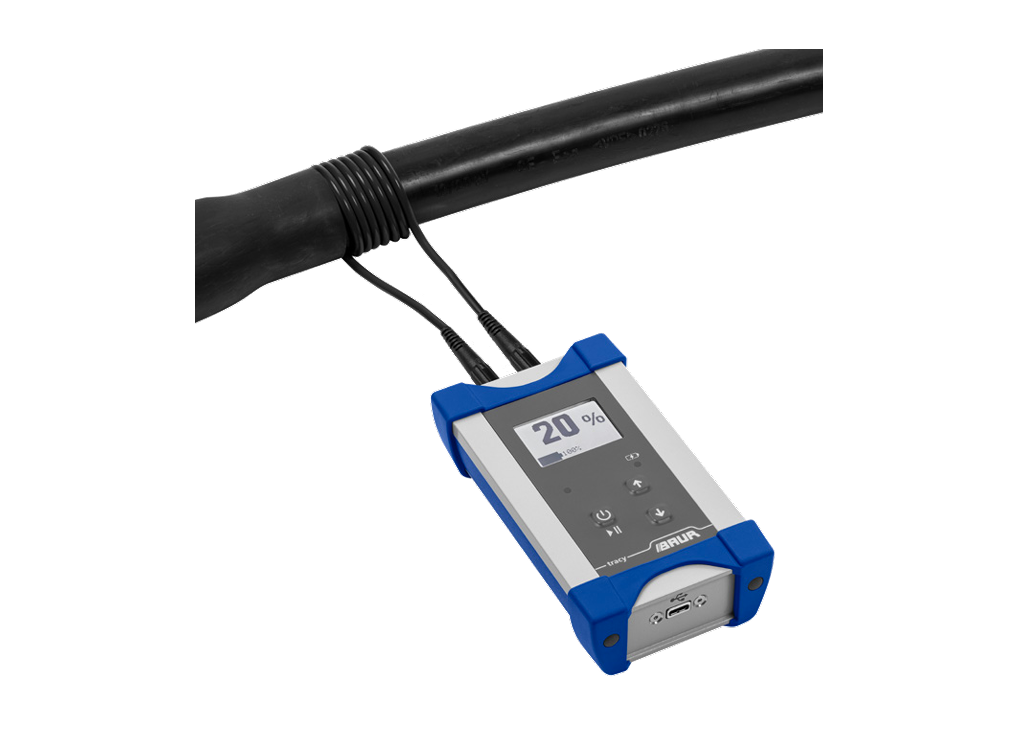

На фото показан BAUR tracy в работе

Индукционная петля, размещенная рядом с предварительно найденным участком повреждения, подает сигнал непосредственно в кабель. Для более четкой индикации скорректируйте мощность сигнала. При необходимости мощность можно увеличить, обернув индукционный кабель вокруг объекта испытания дополнительными витками — до десяти. При этом крутизна фронта индуцируемого сигнала может снизиться.
Технические характеристики BAUR tracy
Комплектация
- Индуктор частичного разряда BAUR tracy
- Индукционный кабель, черный, 1,5 м
- Транспортировочная сумка
- Руководство по эксплуатации
