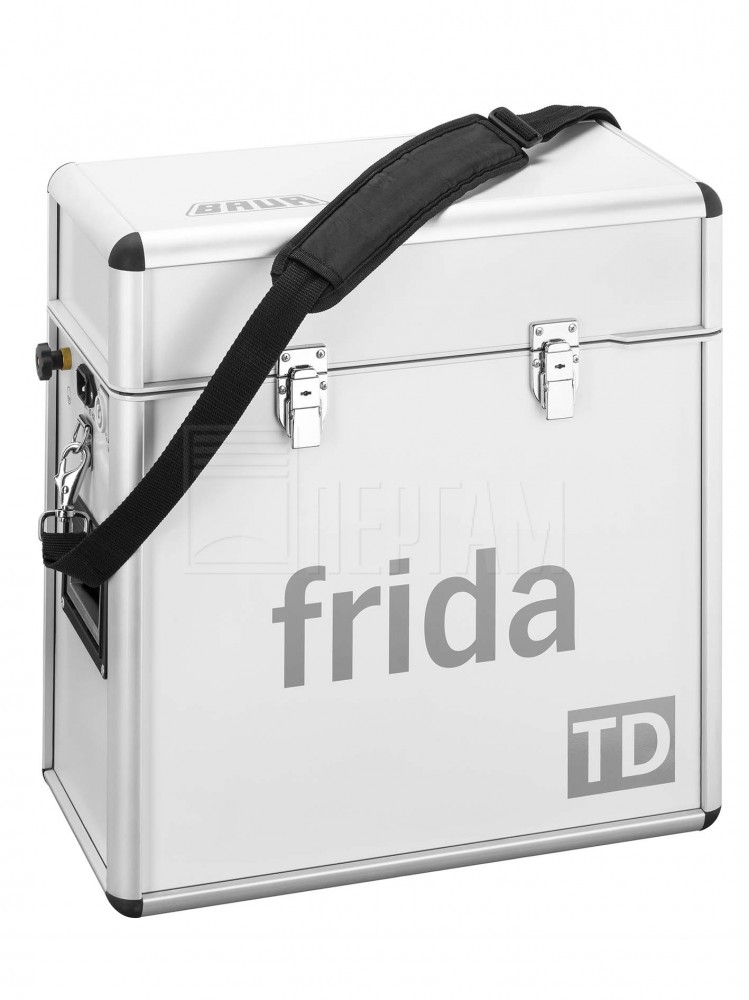

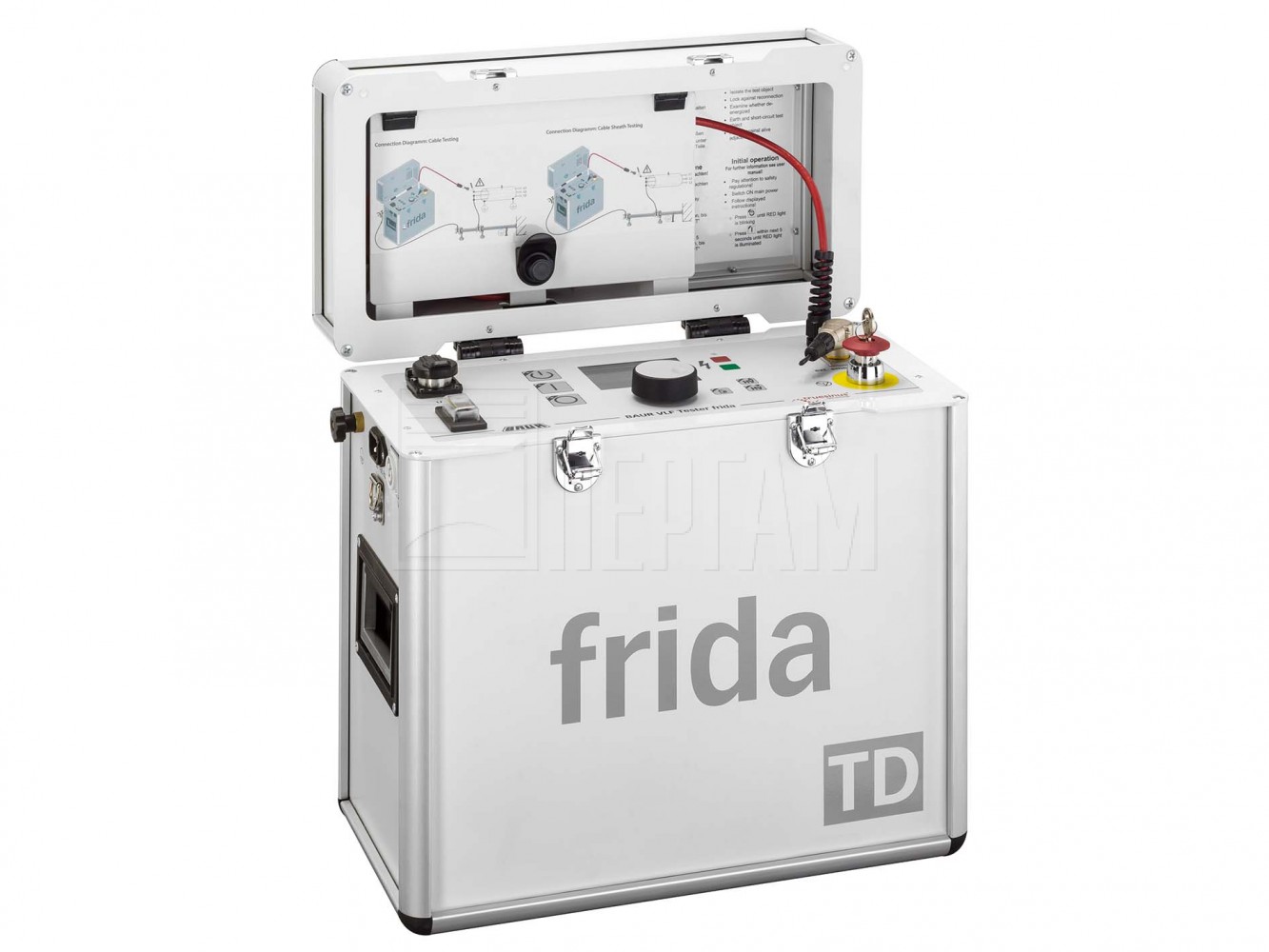

СНЧ установка BAUR Frida TD

Портативная установка для проведения испытаний и диагностики BAUR Frida TD
5
Артикул: 21393
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
СНЧ установка BAUR Frida TD
описание в pdf

СНЧ установка для проведения высоковольтных испытаний и диагностики BAUR Frida, Frida TD

  • Испытание и диагностическое измерение коэффициента диэлектрических потерь с помощью одного прибора
  • Простая и быстрая подготовка к проведению испытания
  • Автоматизированные процессы испытания и диагностики
  • Компактность и легкий вес

Портативная установка для проведения испытаний и диагностики frida предназначена: для испытания кабелей среднего напряжения и электрооборудования, для проверки кабельной оболочки, для диагностики кабелей: функция измерения тангенса угла диэлектрических потерь, измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов BAUR PD Portable.
Генератор для высоковольтных испытаний «Frida» предназначен для тестирования напряжением до 23 кВ (эфф.) высоковольтных кабелей с прессованной изоляцией (в соответствии со стандартами VDE DIN 0276-620 (CENELEC HD 620) и IEEE P400.2), с пропитанной бумажной изоляцией (в соответствии со стандартами VDE DIN 0276-621 (CENELEC HD 621) и IEEE Std 400-2001), а также с высоковольтной изоляцией другого типа. Испытание на очень низких частотах (ОНЧ) позволяет определить дефекты изоляции за наиболее короткое время. При этом процедура испытания не вызывает дальнейшего повреждения материала изоляции. Кроме того, при помощи генератора «Frida» можно проводить испытания напряжением постоянного тока до ± 30 кВ. Прибор также позволяет генерировать напряжение прямоугольной формы ± 30 кВ с регулируемой скоростью нарастания выходного сигнала. Для расширения диапазона нагрузки частота создаваемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц. Помимо этого, прибор имеет предварительно установленный режим проведения испытаний оболочки кабелей и определения местоположения дефектов оболочки.

Испытания кабелей

Замена кабелей с изоляцией из пропитанной бумаги на кабели с пластиковой изоляцией требует соответствующей смены метода испытаний. Испытание напряжением постоянного тока, которое в течение нескольких десятилетий успешно использовалось для тестирования кабелей с пропитанной бумажной изоляцией, оказалось непригодным в случае кабелей с пластиковой изоляцией. С одной стороны, серьёзные повреждения детектируются редко. С другой стороны, в процессе испытания напряжением постоянного тока возникают и накапливаются долгоживущие пространственные заряды. При последующей подаче рабочего напряжения переменного тока может произойти локальное превышение предела прочности изоляции, что приведёт к появлению так называемых «электрических древовидных структур». При этом происходит необратимое повреждение изоляции, и через некоторое время наступает полный пробой. Данная схема подтверждается многочисленными случаями повреждения кабелей с пластиковой изоляцией, которые последовали после испытаний напряжением постоянного тока. По этой причине в последнее время используется новый метод испытания кабелей с пластиковой изоляцией, который также пригоден и для кабелей с пропитанной бумажной изоляцией- испытание напряжением очень низкой частоты. В настоящее время метод высоковольтных испытаний на частоте 0,1 Гц включён в стандарт Европейского Союза «CENELEC HD 620 S1» для кабелей с пластиковой изоляцией, и в стандарт «HD 621 S1» для кабелей с пропитанной бумажной изоляцией, в качестве альтернативы испытанию напряжением постоянного тока.

frida и frida TD
  • Макс. испытательное напряжение 24 кВдейст./34 кВпик.
  • Формы напряжения: СНЧ truesinus®, прямоугольное СНЧ и постоянное
  • Технология испытаний СНЧ truesinus® обеспечивает воспроизводимое чистое синусоидальное высокое напряжение
  • Испытание кабелей в соответствии с: DIN VDE 0276-620/621 (CENELEC HD 620/621), IEEE 400-2012, IEEE 400.2-2013, IEC 60060-3
  • Проверка кабельной оболочки по IEC 60502/IEC 60229
  • Испытание электрооборудования повышенным напряжением в соответствии со стандартом IEEE 433
frida TD
  • Диагностическое измерение коэффициента диэлектрических потерь для оборудования и средневольтных кабелей напряжением до 20 кВ
  • Высокоточное измерение коэффициента диэлектр. потерь с точностью 1 x 10-4
  • Регистрация токов утечки с помощью устройства VSE-Box (опция)

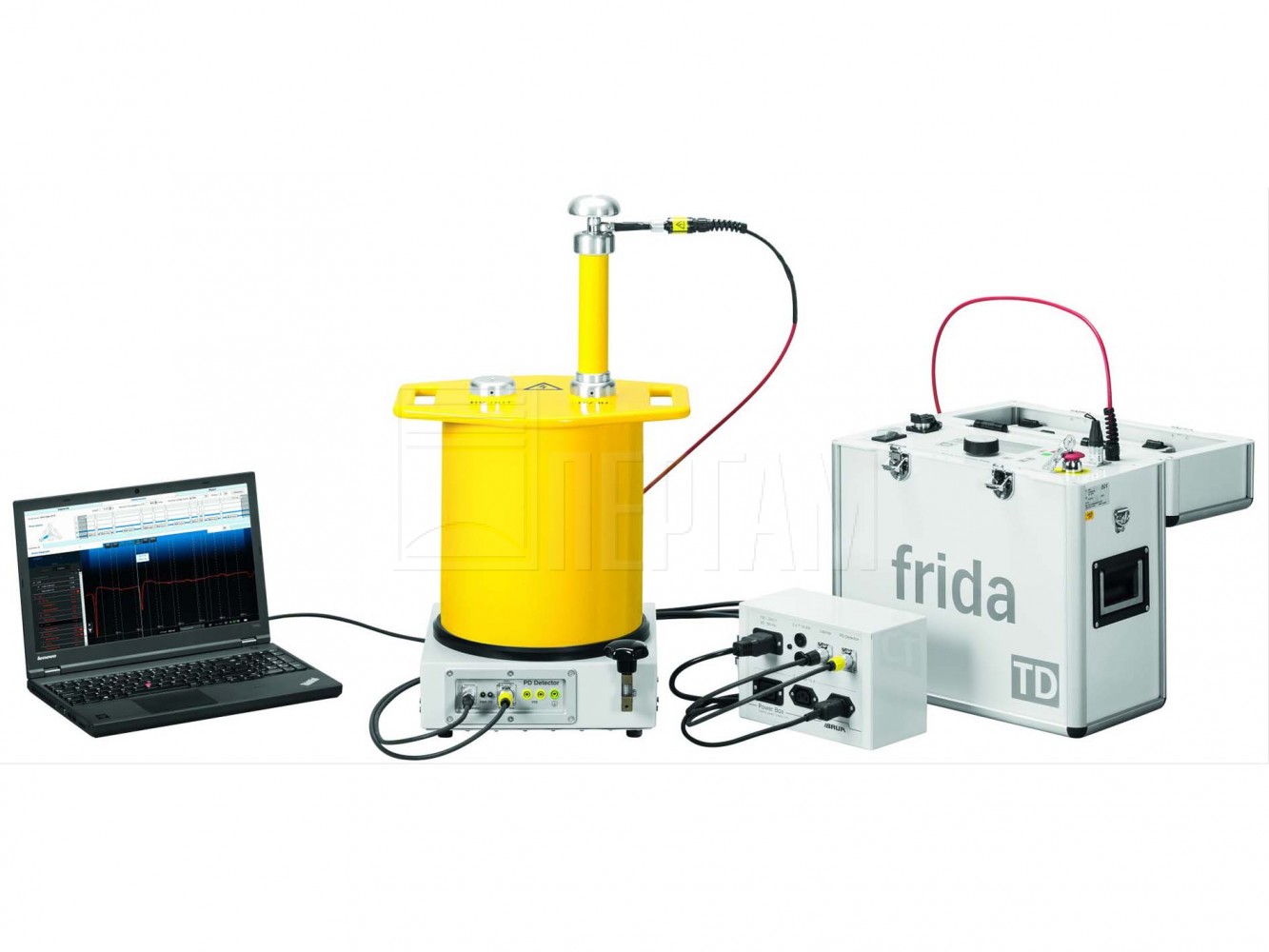

  • Более подробная информация о состоянии кабеля по результатам комплексного контролируемого испытания MWT в сочетании с системой PD-TaD 60
  • Комплексное испытание MWT = испытание кабеля напряжением СНЧ с одновременным измерением коэффициента диэлектрических потерь и ЧР
  • Предлагаемые методы и их комбинации
  • Автоматически и индивидуально программируемые процессы диагностики, включая оценку

Испытания оболочек кабелей

Испытания оболочек кабелей выполняются для обнаружения повреждений оболочек. Для этого используется испытание напряжением постоянного тока в соответствии с Европейским стандартом

Определение местоположения дефектов оболочек

В комбинации с универсальным локатором (например, серии UL), генератор «Frida» может быть использован для точного определения мест повреждений оболочек. Для этого сначала прикладывается периодическое напряжение (см. диаграмму, приведённую ниже), после чего определяется место повреждение оболочки кабеля при помощи локатора.
Важным преимуществом этого устройства является его портативность, что особенно удобно для испытаний в условиях эксплуатации. Кроме того, благодаря брызгозащищённому исполнению испытания могут выполняться в плохих погодных условиях. Для удобства использования прибор снабжён графическим дисплеем с интерфейсом на основе меню. Для автоматизации процедуры испытания пользователь может задавать различные последовательности операций (например, для пошаговой установки напряжения). Все параметры и результаты испытаний могут быть записаны на USB карту памяти для хранения и вывода на печать.

Портативные приборы frida и frida TD предназначены

  • для испытания средневольтных кабелей и электрооборудования (генераторов, трансформаторов и распределительных устройств),
  • для испытания кабельной оболочки,
  • для диагностики кабеля (frida TD):
  • Измерение коэффициента диэлектрических потерь и контролируемое испытание на электрическую прочность с измерением коэффициента диэлектрических потерь
  • Измерение частичных разрядов*
  • Комплексное контролируемое испытание MWT на электрическую прочность с измерением коэффициента диэлектрических потерь и частичных разрядов*

Технические характеристики СНЧ установка BAUR Frida TD

Технические характеристики

Выходное напряжение
Диапазон частот 0,01–0,1 Гц
СНЧ truesinus® 1–24 кВдейст (34 кВпик)
Прямоугольное напряжение СНЧ 1–34 кВ
Постоянное напряжение ± 1–34 кВ
Разрешение 0,1 кВ
Точность 1 %
Диапазон нагрузок (испытание СНЧ) 1 нФ – 8 мкФ
Выходной ток
Диапазон измерений 0–14 мА
Разрешение 1 мкА
Точность 1 %
Макс. емкостная нагрузка 0,5 мкФ при 0,1 Гц,
24 кВдейст./34 кВпик. (≈ 2 км)*
1 мкФ при 0,05 Гц,
24 кВдейст./34 кВпик. (≈ 4,2 км)*
8 мкФ при 0,01 Гц,
18 кВдейст./25 кВпик. (≈ 33 км)*
* Макс. длина кабеля при его емкости
0,24 мкФ/км
Измерение коэффициента диэлектрических потерь (frida TD)
СНЧ truesinus® 1–24 кВдейст
Диапазон нагрузок 10 нФ – 8 мкФ
Разрешение 1 x 10-6
Точность 1 x 10-4
Диапазон измерений 1 x 10-4 – 21 000 x 10-3
Частота измерения тангенса дельта 0,1 Гц
Автоматическая регистрация и компенсация токов утечки с помощью устройства VSE-Box (опция)
Генератор диагностических отчетов Diagnostic Reporter
Приложение для обработки и оценки протоколов испытаний и измерений
На базе MS-Excel Версия MS Excel 2007 и выше
Общие данные
Входное напряжение 100–260 В, 50/60 Гц
Потребляемая мощность макс. 300 ВА
Вид защиты IP 54
Интерфейс для передачи данных USB 2.0
Габариты (Ш x В x Г) 438 x 456 x 220 мм
Масса (вкл. высоковольтный соединительный кабель) прибл. 22 кг
Температура окружающей среды (рабочая) от -20 до +55 °C
Температура хранения от -25 до +70 °C
Безопасность и ЭМС Соответствует
директиве ЕС по низковольтному оборудованию (2006/95/EC),
по электромагнитной совместимости (2004/108/EC)
и стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее
Пользовательский интерфейс на 13 языках Английский, китайский (Китай), китайский (Тайвань), немецкий,
французский, итальянский, корейский, голландский, польский,
португальский, русский, испанский, чешский

Объем поставки Frida

Прибор для испытаний напряжением СНЧ BAUR frida, включая

– высоковольтный соединительный кабель, длина 5 м (несъемный)

– Разрядный и заземляющий стержень GDR 40-136

– Кабель заземления, 5 м

– Сетевой кабель, 2,5 м

– Генератор диагностических отчетов Diagnostic Reporter*

Приложение для обработки и оценки протоколов испытаний и измерений на базе Excel

– Учебное видео*

– Руководство по эксплуатации

– Краткое руководство

* на USB-накопителе

Объем поставки frida TD

Прибор для испытания и диагностики напряжением СНЧ BAUR frida TD, включая

– высоковольтный соединительный кабель, длина 5 м (несъемный)

– Комплект для измерения тангенса дельта BAUR

– Разрядный и заземляющий стержень GDR 40-136

– Кабель заземления, 5 м

– Сетевой кабель, 2,5 м

– Генератор диагностических отчетов Diagnostic Reporter*

Приложение для обработки и оценки протоколов испытаний и измерений на базе Excel

– Учебное видео*

– Руководство по эксплуатации

– Краткое руководство

* на USB-накопителе

Опции

  • Портативная система диагностики ЧР PD-TaD 60

  • Внешний блок аварийного отключения с сигнальными лампами, 25 м или 50 м

Опции

  • Комплект для подключения VSE-устройства (для автоматической регистрации и компенсации токов утечки)

  • Портативная система диагностики ЧР PD-TaD 60

  • Внешний блок аварийного отключения с сигнальными лампами, 25 м или 50 м
