СНЧ установка BAUR PHG 70/80 portable

Система BAUR для испытаний напряжением СНЧ
Артикул: 22508
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев

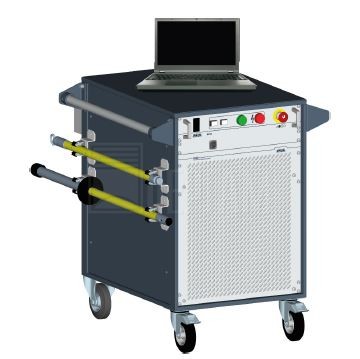

BAUR PHG 70/80 portable
описание в pdf

Передвижной, высокомощный испытательный генератор, оснащенный технологией испытания СНЧ truesinus®

  • 3 формы напряжения в одной системе: напряжение СНЧ truesinus®, прямоугольное напряжение СНЧ и постоянное напряжение
  • Для средневольтных кабелей с рабочим напряжением до 50 кВ
  • Испытание кабеля, выявление повреждений, испытание кабельной оболочки

Высоковольтная установка для испытаний средневольтных кабелей напряжением до 50 кВ и их оболочек, а также электрооборудования. Программируемые генераторы высокого напряжения создают 3 отлично зарекомендовавших себя формы напряжения:

Напряжение СНЧ truesinus® и прямоугольное напряжение СНЧ

Цифровая технология BAUR СНЧ truesinus® позволяет точно определять местоположение повреждений и обеспечивает сопоставимость результатов измерений за счет генериро вания независимого от нагрузок напряжения посредством цифровой системы управления. В отличии от других форм напряжения данное напряжение является точным, симметричным и постоянным. Длина кабеля не влияет на уровень напряжения при испытании. Испытание средневольтных кабелей осуществляется в соответствии со стандартами и является чрезвычайно щадящим.

Постоянное напряжение

Для испытаний постоянным напряжением, например, кабелей с пропитанной бумажной изоляцией, система PHG 70/80 обеспечивает стабилизированное постоянное напряжение до 80 кВ с положительной или отрицательной полярностью.

Система PHG отвечает самым высоким требованиям касательно безопасности, прочности, удобства в эксплуатации и автоматизации. С помощью интуитивно понятного меню предоставляется возможность индивидуального составления и сохранения программ испытания. В ходе испытания автоматически регистрируются высоковольтные пробои. В зависимости от введенной программы после пробоя система либо автоматически отключается, либо переходит в режим прожига.

Характеристики

  • Мощные генераторы (3 кВт) с регулируемым выходным напряжением
  • Компактное исполнение в 19-дюймовом корпусе
  • Управление с помощью ноутбука
  • Воспроизводимое чистое синусоидальное высокое напряжение благодаря технологии СНЧ truesinus®
  • Регулируемая испытательная частота: 0,01–1 Гц
  • Индивидуально программируемые полностью автоматизированные процессы
  • Расширение возможностей благодаря режиму «Ручное испытание»
  • Автоматическая регистрация пробоя
  • Переход в режим прожига или безопасное отключение при пробое
  • Управление генератором с помощью профессионального интуитивно понятного программного обеспечения на 23 языках
  • Банк данных кабелей для управления необходимой информацией и систематизированного ведения протоколов
  • Система управления с устройствами безопасности в соответствии с EN 50191
  • Защита от обратного напряжения 50 Гц – 16 кВ
  • Несколько вариантов подключения к кабельным станциям различных конструкций
  • Автономная система или монтаж в мобильные электротехнические лаборатории
  • Возможность доукомплектации до системы диагностики ЧР и измерения коэффициента диэлектрических потерь

Технические характеристики BAUR PHG 70/80 portable

Технические характеристики

Выходное напряжение PHG 70 PHG 80
Диапазон частот 0,01–1 Гц 0,01–1 Гц
СНЧ truesinus® 1–38 кВдейст.
1,4–53,7 кВпик
1–57 кВдейст.
1,4–80,6 кВпик
Прямоуг. напряжение СНЧ 1–57 кВ 1–80 кВ
Постоянное напряжение ± 1 –70 кВ ± 1 –80 кВ
Разрешение 0,1 кВ 0,1 кВ
Точность 1 % 1 %
Выходной ток PHG 70 PHG 80
Диапазон измерений 0–200 мА 0–200 мА
Ток при постоянном напряжении 10 мА при 70 кВ
60 мА при 50 кВ
90 мА при 20 кВ
1,8 мА при 80 кВ
60 мА при 50 кВ
90 мА при 20 кВ
Ток прожига макс. 120 мА макс. 120 мА
Разрешение 10 мкА 10 мкА
Точность 1 % 1 %
Макс. емкостная нагрузка до 20 мкФ

3 мкФ при 0,1 Гц с 38 кВдейст.
4 мкФ при 0,1 Гц с 30 кВдейст.
до 20 мкФ
1,2 мкФ при 0,1 Гц с 57 кВдейст.
3 мкФ при 0,1 Гц с 38 кВдейст.
4 мкФ при 0,1 Гц с 30 кВдейст.
Ноутбук
Процессор Intel Core i5
Операционная система Windows 7 Ultimate 32-разрядная (или выше)
Оперативная память мин. 4 Гб
Жесткий диск мин. 256 Гб, SSD
Общие данные
Входное напряжение 200–260 В, 50/60 Гц
Опция 100–140 В, 50/60 Гц (с автотрансформ.)
Потребляемая мощность макс. 3 500 ВА
Вид защиты IP22
Габариты высоковольт. генератора (Ш x В x Г) 755 x 850 x 991 мм (19'', 15 U)
Вес высоковольтного генератора прибл. 199 кг, включая стойку и соединительные кабели
Температура окружающей среды (высоковольтного генератора) от -20 до +55 °C*
Температура хранения (высоковольтного генератора) от -30 до +70 °C
Влажность воздуха без конденсации влаги
Безопасность и ЭМС Удовлетворяет требованиям для маркировки «СЕ» в соотв. с Директивой по низковольтному оборудованию (2014/35/ ЕС) и Директивой по электромагнитной совместимости (2014/30/ЕС)
Соответствует стандарту по защите окружающей среды EN 60068-2 и далее
Программное обеспечение предлагается на 23 языках Английский, араб., китайский (Китай,Тайвань), дат., нем., фин., франц., греч., итал., кор., малайский, голланд., норв., польский, португ., румын., русский, серб., тур., швед., исп., чешский
* При t > 45°C ограничение мощности
