Современный миллиомметр МИКО-9

Миллиомметр для тестирования обмоток подстанционного оборудования
Артикул: 22619
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
3 года

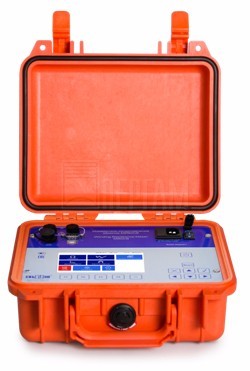

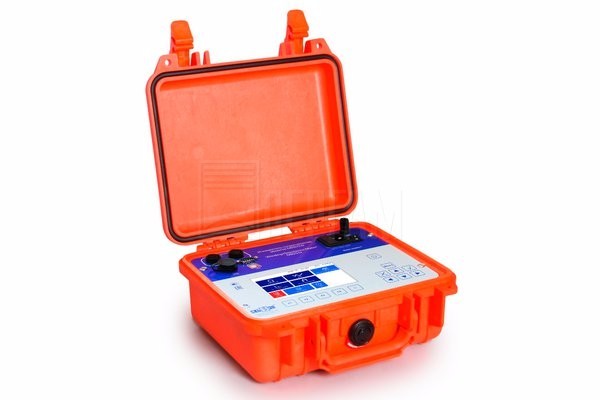

Миллиомметр МИКО-9
описание в pdf

Измерение электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм ÷ 30 кОм на токах до 10А

  • Обмоток силовых трехфазных и однофазных трансформаторов, измерительных трансформаторов тока, электромагнитов, электродвигателей;
  • Уравнивающих, токоограничивающих и других резисторов высоковольтных выключателей;
  • Переходного сопротивления контактов и контактных соединений силовых и сигнальных цепей;
  • Кабелей


Задание измерительных диапазонов и токов осуществляется как автоматическом, так и ручном режиме. Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высоко индуктивной нагрузки и компенсацию термо э.д.с. во внешней цепи.

Автоматическое измерение трехфазных трансформаторов

Отличительной особенностью прибора является возможность подключения сразу к трем фазам трансформатора и измерение с автоматическим переключением. Результаты измерения автоматически сохраняются в энергонезависимой памяти прибора и в дальнейшем могут обрабатываться на персональном компьютере с помощью специализированной программы, либо переданы по интерфейсу Bluetooth на мобильный телефон или планшет.

Высокая выходная мощность (до 60 Вт на нагрузке) встроенного источника тока позволяет вводить в насыщение магнитопровод высокомощных силовых трансформаторов и тем самым гарантирует надежное измерение сопротивления обмоток трансформатора.

Кроме того, предусмотрен специализированный режим измерения обмоток трансформатора с переключающими устройствами типа РПН и ПВБ.

Режим измерения сопротивления одновременно по двум обмоткам

 Данный режим гарантирует быстрое и достоверное измерения электрического сопротивления по постоянному току высокомощных силовых трансформаторов, в частности с соединением вторичных обмоток в треугольник, когда использование традиционных методов не дает стабильного результата.

Режим размагничивания магнитной системы трансформатора

Функция размагничивания предназначена для устранения остаточной намагниченности магнитопровода трансформатора после проведения опытов на постоянном токе перед проведением других испытаний, таких как опыт холостого хода, короткого замыкания и измерения коэффициента трансформации и др.

Прибор обеспечивает размагничивание сердечника силового трансформатора в соответствии с ГОСТ 3484.1 в полностью автоматическом режиме, либо ручном режиме с заданием шага и границ тока размагничивания.

Режим безразборной проверки устройств РПН (метод DRM)

Режим "Безразборной проверки устройств РПН" позволяет оценить состояние переключающего устройства РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Принцип работы данной проверки заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод.

По результатам измерений строится график изменения силы тока в моменты переключения контактов и на их его основании определяется время переключения и общее техническое состояние проверяемого устройства. Анализ полученных графиков позволяет не только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.

Кроме того, измерения в режиме миллиомметра и в режиме безразборной проверки взаимно дополняют друг друга, и дают более полную картину состояния трансформатора.

Режим "испытание на нагрев" или тест охлаждения

 Прибор имеет специальный режим "испытание на нагрев" (тест охлаждения). Порядок испытаний и правила обработки результатов соответствуют требованиям п.2. ГОСТ 3484.2-88 "Трансформаторы силовые. Испытания на нагрев".

Автоматизация процесса измерения и архив результатов в приборе

Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора, а также для предоставления  следующих расчетов:

  • Автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
  • Автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
  • Автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);
  • Автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений;
  • Автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре.

Высокая степень защищенности и соответствие требованиям безопасности

  • от превышения измерительного тока;
  • от переполюсовки концов кабеля аккумуляторной батареи;
  • от э.д.с. самоиндукции.


При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.

В МИКО-9 реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

  • набор необходимых защит от перегрева измерительного блока;
  • контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

Автономное питание, интерактивное управление прибором и связь с ПК

Прибор имеет возможность питания от сети (≃ 110÷220, 330В) и встроенной аккумуляторной батареи.

Цветной сенсорный графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс облегчает пользование прибором.

Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсор дисплея.

Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования. Поддержка протокола Modbus RTU.

Связь с персональным компьютером через USB или Bluetooth позволяет:

  • Управлять прибором с помощью ПК;
  • Систематизировать и сохранять результаты на ПК;
  • Формировать отчеты измерений.


Для передачи данных в компьютер и ведения архива измерений используется специализированное программное обеспечение.

Технические характеристики Миллиомметр МИКО-9

Технические характеристики

Характеристики Значение
Диапазон измерений сопротивления 10мкОм ÷ 30кОм
Пределы допускаемой основной погрешности измерений сопротивления, не более ±(0,1%+0,5мкОм)
Сила измерительного тока, А 0,00075 ÷ 10
Относительный дрейф силы измерительного тока, %/с ±0,002
Максимальная выходная мощность: при питании от аккумулятора, Вт 20
Максимальная выходная мощность: при питании от сети, Вт 60
Сетевое напряжение питания: переменного тока (действующее значение), В 90 ÷ 253
Сетевое напряжение питания: постоянного тока, В 127 ÷ 354
Максимальная потребляемая мощность, Вт, не более 120
Тип канала передачи данных USB, Bluetooth
Степень защиты прибора в рабочем положении IP40
Степень защиты прибора в транспортном положении IP64
Температурный диапазон эксплуатации,ºС -20 ÷ +50
Масса измерительного блока не более, кг 4,0
Габаритные размеры, мм 270х250х130
Гарантия на прибор 36 месяцев
с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 3

Комплектации

Стандартная комплектация

Наименование, Индекс Применение
Измерительный блок МИКО-9 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
Кабели измерительные
по заказу
Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды.
Выберите не менее одного измерительного кабеля (см. ниже "дополнительная комплектация по заказу).
Кабель сетевой СКБ018.09.00.000 Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м.
Провод заземления СКБ010.01.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Эквивалент нулевого сопротивления СКБ023.15.00.000 Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
Шунт 75ШСМ М3, 75-0,5 Проверка работоспособности. Величина 1 мОм ± 0,5%.
Предохранитель ВП2Б-1В-2А
(2 шт.)
Для защиты источника питания.
Кабель USB 2.0 A-B Для подключения прибора к компьютеру и управлению им от ПК. Длина 1,8м.
Сумка для комплекта крепежных изделий СКБ126.06.02.000

Дополнительная комплектация (по заказу)

Наименование, Индекс Применение
Кабель измерительный
(комплект из 2 шт.)
СКБ041.18.00.000
СКБ041.18.00.000-01
Кабели для подключения к вводам трансформатора. Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5м.
Кабель измерительный СКБ041.19.00.000 Кабель предназначен для измерения переходного сопротивления контактных соединений, а также для измерения сопротивления обмоток трансформаторов тока и трансформаторов напряжения. Длина 3,0 м.

Зажимы: токовые и потенциальные контакты, которые оборудованы штекерами типа "банан", на которые устанавливаются съемные щупы с диаметром штекера 3 мм (длина 70 мм, 2 шт.), а также зажимы типа "крокодил" с зевом 25 мм (2 шт.).
Кабель измерительный
(комплект из 2 шт.)
СКБ041.26.00.000
СКБ041.26.00.000-01
Кабели для подключения к вводам трансформатора в качестве альтернативы кабелям СКБ041.18.00.000 и СКБ041.18.00.000-01 (см. выше). Зажимы типа струбцина с зевом 103 мм. Длина 8,5 м.
Кабель измерительный
для ТТ и ТН
СКБ041.21.00.000
Кабель предназначен для измерения электрического сопротивления обмоток трансформаторов тока и трансформаторов напряжения, как встроенных в трансформатор/выключатель, так и стоящих отдельно. Зажимы типа "крокодил" с зевом 25 мм. Длина 4,0 м.
Удлинитель к измерительным кабелям (2 шт.) СКБ031.20.00.000 Рекомендован к совместному применению с измерительными кабелями СКБ041.18.00.000/СКБ041.18.00.000-01 (зев до 80 мм.) и СКБ041.26.00.000/СКБ041.26.00.000-01 (зев до 103 мм.).
Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м.
Кабель закорачивания (3 шт.) СКБ041.23.00.000 Для использования метода DRM-test необходимо заказать один из комплектов кабелей закорачивания для замыкание вторичных цепей. Данный комплект состоит из 3-х закороток одинаковой длины по 3 м. На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом 80 мм.

Данный кабель для устройств РПН силовых трансформаторов.

Кроме того, данный кабель необходим для соединения обмоток ВН и НН при выполнении измерений в режиме "две обмотки последовательно".
Кабель закорачивания (3 шт.) СКБ035.31.00.000 Для использования метода DRM-test необходимо заказать один из комплектов кабелей закорачивания для замыкание вторичных цепей. Данный комплект состоит из 3-х закороток одинаковой длины по 12 м. На обоих концах провода закороток припаяны зажимы типа "крокодил".

Данный кабель для устройств РПН автотрансформаторов. Применяется для всех одно- и трехфазных автотрансформаторов, а также трехфазных ТС со схемами соединения обмоток Yн/Yн и Y/Yн.

Кабель RS485
Переходник для образцовой катушки СКБ023.12.00.000 Для поверочных лабораторий: проведение поверки / калибровки прибора.
Сумка для кабелей и документации СКБ126.06.00.000 Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-9.
Поверка прибора МИКО-9 Поверочный интервал 3 года.
