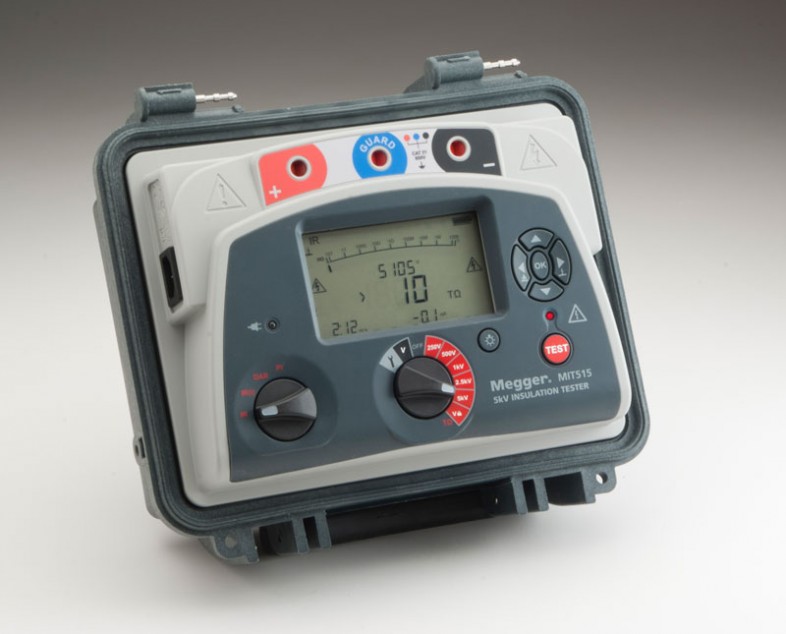

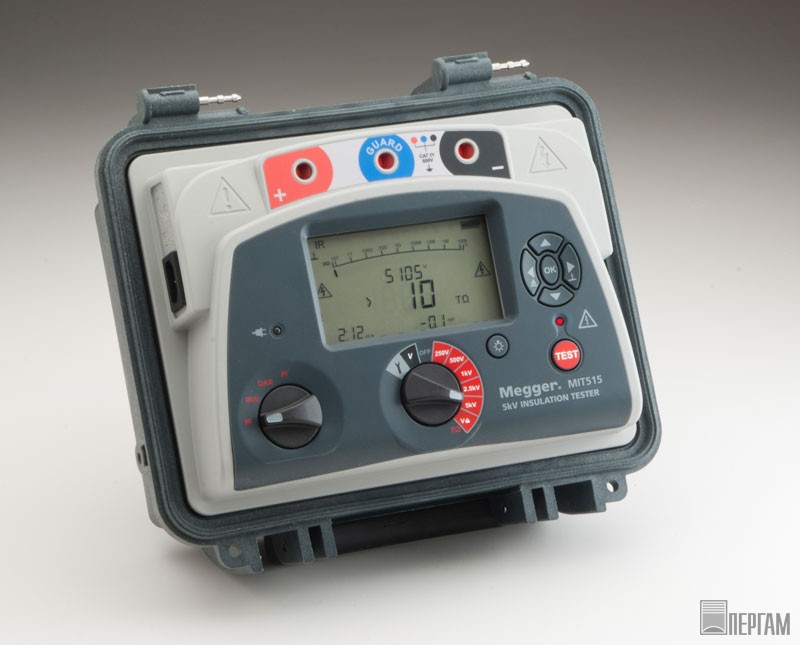

Megger MIT515-EU

Прибор для тестирования сопротивления изоляции кабелей напряжением постоянного тока

Новая серия тестеров изоляции напряжением постоянного тока MIT515, MIT525, MIT1025 и MIT1525 предназначена для фирм-изготовителей комплектного оборудования и промышленных компаний. Модель верхнего уровня MIT1525 позволяет проводить испытание изоляции напряжением вплоть до 15 кВ при максимальном сопротивлении 30 TΩ погрешности ±5 % в диапазоне от 1 MΩ до 3 TΩ. Модель MIT515 позволяет определять сопротивление изоляции IR, индекс поляризации PI и коэффициент диэлектрических потерь DAR, но не имеет встроенной памяти. Модели MIT525, MIT1025 и MIT1525 имеют полный комплект режимов испытаний, а также встроенную память и возможность передавать/загружать данные в PC/лэптоп.

Основное внимание в новых приборах серии MIT сосредоточено на их производительности, что позволяет осуществлять быструю зарядку батарей и возможность работы от источника переменного тока, если батарея разряжена. Быстрая зарядка батарей обеспечивает > 60 минут тестирования, после 30-ти минутной зарядки.

Уровень безопасности приборов серии MIT не снижен – все зажимы (клеммы) имеют категорию безопасности CATIV 600 В до 3000 м (5 кВ, 10 кВ) или CATIV 1000 В до 3000 м (15 кВ). При этом доступны комплекты тестовых проводов на 5 кВ и 10 кВ плюс специально предназначенные тестовые провода на 15 кВ, которые имеют двойную изоляцию с зажимами, рассчитанными на 15 кВ пути утечки по поверхности диэлектрика. Эти провода на 15 кВ поставляются в специальном вещмешке. При проведении испытаний необходимо использовать соответствующие перчатки, рассчитанные на высокое напряжение, а также носить индивидуальные средства защиты.

В приборах MIT используется двойной корпус, который состоит из наружного корпуса для защиты тестера от ударов / падений и внутреннего огнезащитного корпуса. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды / пыли.

Интуитивно-понятный интерфейс пользователя исключает потерю времени на запоминание того, как использовать тестер. Удобство и простота работы обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов. Для помощи пользователям при первом обращении к прибору внутри крышки корпуса имеется графическое руководство по быстрому запуску.

В режиме испытания изоляции обеспечены 5 предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты – определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении (rump) напряжения.

Увеличенная емкость памяти позволяет сохранять результаты с привязкой ко времени/дате, записывать данные и вызывать результаты на экран. Полностью изолированный USB- интерфейс используется для безопасной передачи данных в ПО PowerDB компании Megger – профессиональныее Pro, расширенные Advanced и простые Lite программные средства управления ресурсами.

• Сопротивление изоляции 30 TΩ (15 кВ), 20 TΩ (10 кВ), 10 TΩ (5 кВ).
• Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.
• Высокий ток – ток короткого замыкания 3 мА.
• Защита от помех – подавление шума 3 мА (5 кВ и 10 кВ), 6 мА (15 кВ).
• Литиево-ионная батарея – до 6 часов непрерывных испытаний при 5 кВ с нагрузкой 100 МΩ, соответствует стандарту IEC 62133.
• Категория безопасности:    CATIV 600 В до 3000 м (5 кВ, 10 кВ), CATIV 1000 В до 3000 м (15 кВ).
• Большой ЖК-дисплей с подсветкой.
• Специальная функция вольтметра (от 30 В до 660 В).
• Увеличенная память данных с вызовом на экран, и часы реального времени для привязки результатов ко времени/дате.
• Выгрузка результатов из памяти прибора через USB-интерфейс.
• Поставляемые программные средства управления ресурсами PowerDB Lite.
• Регистрируемая температура (измеренная с помощью независимого прибора) может быть сохранена вместе с результатами.
