Испытания изоляции кабелей - BAUR Viola TD

Система испытания кабеля с изоляцией из сшитого полиэтилена
Артикул: 21402
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Сертификат Госреестр РФ
№ 63183-16

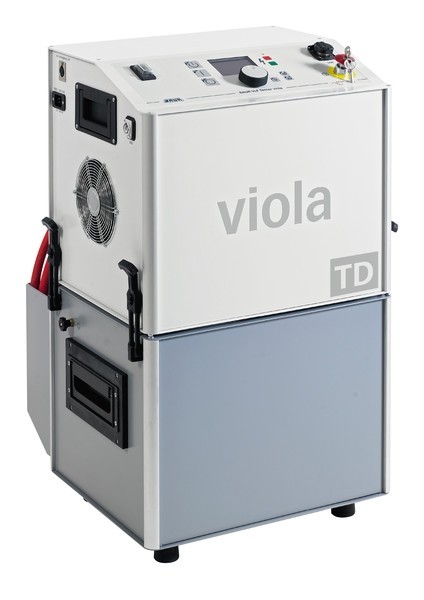

BAUR Viola TD
описание в pdf

СНЧ установка для испытания кабеля с изоляцией из сшитого полиэтилена

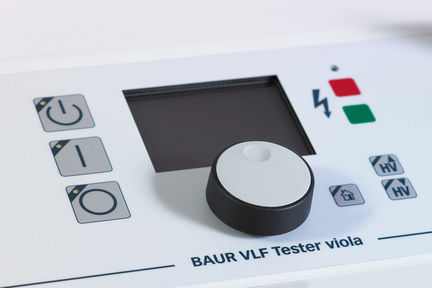

BAUR Viola панель управленияДвухмодульная высоковольтная СНЧ установка адаптированная под российский рынок. Выдаёт напряжение на сверхнизкой частоте 0,1Гц и постоянное до 60 кВ, при максимальной емкости 10 мкФ.

Портативная и мощная система высоковольтных испытаний VIOLA TD специально разработана для испытания и проверки оболочки кабелей среднего напряжения и электрооборудования. Используется для диагностики кабелей из сшитого полиэтилена высоким напряжением.

Испытания кабеля можно проводить в ручном и автоматическом режиме. Управляется одной многофункциональной кнопкой, результаты обследований выводятся на небольшой дисплей. Позволяет проводить испытания кабелей с изоляцией из сшитого полиэтилена 6кВ,10 кВ, 35кВ. Не повреждает кабельные сети и проводники пространственным зарядом.

Встроенная функция измерения тангенса угла диэлектрических потерь - тангенс дельта, измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов BAUR PD Portable (viola TD). Доступна в двух вариантах: viola (испытание, испытание кабельной оболочки), viola TD (viola + tan δ-диагностика). Формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды приблизительно равны. Синусоидальная форма волны формируется с использованием цифровой технологии truesinus®, запатентованной компанией BAUR.

Какие испытания кабеля может выполнять VIOLA?

Высоковольтная СНЧ-установка применяется для приёмосдаточных испытаний кабелей с изоляцией из сшитого полиэтилена. Проверка изоляции кабеля выполняется щадящим методом.

  • Испытания кабеля с изоляцией из сшитого полиэтилена 6-35 кВ;
  • Испытания кабеля с бумажномасленной изоляцией;
  • Проверка кабельной оболочки / определение мест повреждения оболочки кабеля;
  • Проверка изоляции электрических рабочих средств;
  • Диагностика кабелей методом измерения tan D (опция).

Области применения СНЧ установок VIOLA

  • Испытания кабелей высокого напряжения на месте эксплуатации в соответствии со стандартами VDE DIN 0276-620/621 (CENELEC HD 620/621),
  • IEEE P 400.2-2004, IEEE 400-2001
  • Испытания оболочек кабелей / Определение местоположения дефектов оболочек
  • Испытания изоляции электрического оборудования (электродвигателей и генераторов) в соответствии со стандартом IEEE 433

Функциональные особенности приборов

  • Двухкомпонентный дизайн, портативность
  • Источник высокого напряжения очень низкой частоты, генерируемого по цифровой технологии truesinus?
  • Полностью программируемые автоматические процедуры испытаний
  • Передача и сохранение данных посредством ИК интерфейса
  • Встроенное автоматическое разрядное устройство
  • Возможность модернизации до системы диагностики, обеспечивающей измерение тангенса угла потерь и уровня частичных разрядов

Важно знать

Генератор Viola предназначен для испытаний кабелей и оболочек кабелей, а также для определения точного местоположения дефектов оболочек кабелей высокого, среднего и низкого напряжения. Любое другое применение системы считается использованием не по назначению. Производитель не несёт ответственности за повреждения, возникшие в результате использования системы не по назначению. В таких случаях вся ответственность ложится на пользователя. При работе с системой всегда следует соблюдать местные правила защиты и техники безопасности.

Высоковольтный генератор тестовых сигналов предназначен для тестирования кабелей среднего напряжения с прессованной изоляцией по VDE DIN 0276-620 (CENELEC HD 620) и IEEE P400.2, кабелей с изоляцией из пропитанной бумаги по VDE DIN 0276-621 (CENELEC HD 621) и IEEE Std 400-2001, а также кабелей с другой высоковольтной изоляцией на напряжение до 28 кВ (эффективное) – модель viola basic или на напряжение до 40 кВ (эффективное) – модель viola. Испытания на очень низких частотах (ОНЧ) позволяет обнаруживать повреждения изоляции очень быстро без нарушения качества изоляционного материала.

Кроме того, с помощью этого прибора могут проводиться испытания, используя тесты напряжением постоянного тока до +/-40 кВ – модель viola basic или до +/-60 кВ – модель viola. Прибор также позволяет генерировать меандр (сигнал прямоугольной формы) напряжением до +/-40 кВ – модель viola basic или до +/-60 кВ – модель viola с регулируемым временем нарастания. Для расширения диапазона нагрузки частота генерируемого напряжения переменного тока может изменяться в пределах от 0,01 Гц до 0,1 Гц. Дополнительно, это устройство имеет предустановленный режим для определения повреждений оболочек кабелей.
