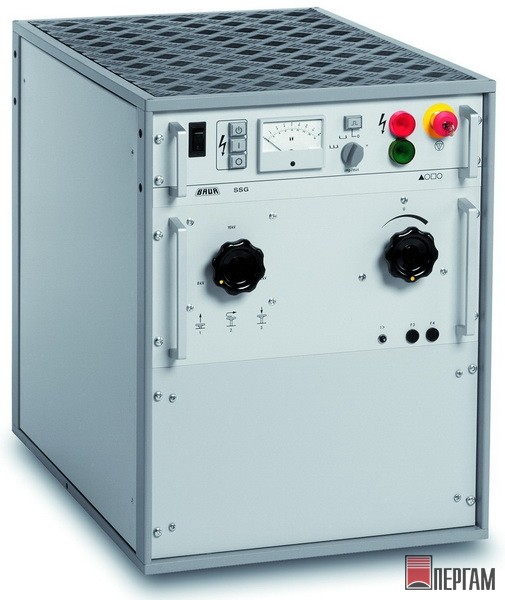

BAUR SSG 1500

Генератор импульсных напряжений

Генераторы импульсных напряжений обеспечивают точную локацию высокоомных и низкоомных, а также прерывистых ошибок в кабелях высокого, среднего и низкого напряжения. Напряжение на выходе плавно регулируется в диапазоне 0 - 8 кВ, 0 - 16 кВ и 0 - 32 кВ. Заряд высокомощных конденсаторов разряжается в поврежденный кабель циклически или посредством импульсного переключателя с электромагнитным управлением. При отключении подсоединенные кабели высокого напряжения и внутренние импульсные конденсаторы разряжаются автоматически и отдельно друг от друга.

Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, запускаемый автоматически и вручную высоковольтный коммутатор, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся также для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция).

Принцип действия генераторов импульсного напряжения

Генераторы импульсного напряжения SSG 1100, SSG 1500, SSG 2100 и SSG 3000 сконструированы таким образом, что они генерируют импульсное напряжение с крутым фронтом, которое используется для осуществления пробоя кабеля в месте повреждения. Высокоимпульсный электрический ток в месте повреждения кабеля генерирует электромагнитные и акустические волны, которые расходятся от места повреждения кабеля. Эти волны можно обнаружить на поверхности земли с помощью соответствующих устройств, таких как поисковые катушки или наземные микрофоны. Генераторы SSG 1100, SSG 1500, SSG 2100 и SSG 3000 могут также использоваться для предварительной локации дефектов кабелей. В этом случае они применяются в качестве устройств прожига повреждения в кратковременном режиме, или могут использоваться совместно с рефлектометром и блоком SA 32.

Генераторы SSG 1100, SSG 1500 и SSG 2100 оборудованы таймером, привязанным к частоте электросети, который позволяет автоматически инициировать импульсы с частотами следования 10 имп./мин. и 20 имп./мин. Регуляризация импульсов используется для лучшего различения между сигналами от места повреждения и помехами.

Определение мест повреждения

При работе в режиме постоянного тока с присоединёнными импульсными конденсаторами напряжение увеличивается до тех пор, пока не произойдёт пробой в месте повреждения кабеля. Этот режим особенно рекомендуется для оценки напряжения пробоя, которое требуется при выборе оптимального диапазона для инициирования импульсов. При использовании генератора импульсного напряжения совместно с блоком SA 32 (опция) и рефлектометром, режим постоянного тока может также применяться для предварительной локации неисправностей кабелей.
