BAUR KSG 200 / KSG 200 T

Система идентификации кабелей BAUR KSG 200
Артикул: 22513
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
BAUR KSG 200 / KSG 200 T
описание в pdf

Безошибочная, надежная и быстрая идентификация кабелей

  • Идентификация любых типов кабелей в обесточенном состоянии
  • Надежная верификация идентифицированных данных благодаря высокоточному трехфакторному анализу ATP
  • Безошибочная идентификация токоведущих низковольтных кабелей*
  • Технология идентификации в соответствии с категорией безопасности CAT IV/600 В*

Система идентификации кабелей KSG 200 предназначена для идентификации одно- или многожильных кабелей, кабельного жгута или кабельной связки. Благодаря использованию системы KSG 200 Вы существенно снижаете риск случайного перерезания токоведущей фазы. Это позволяет избежать:

  • опасности травм персонала,
  • излишних затрат на ремонт,
  • перебоев в подаче энергии клиентам.

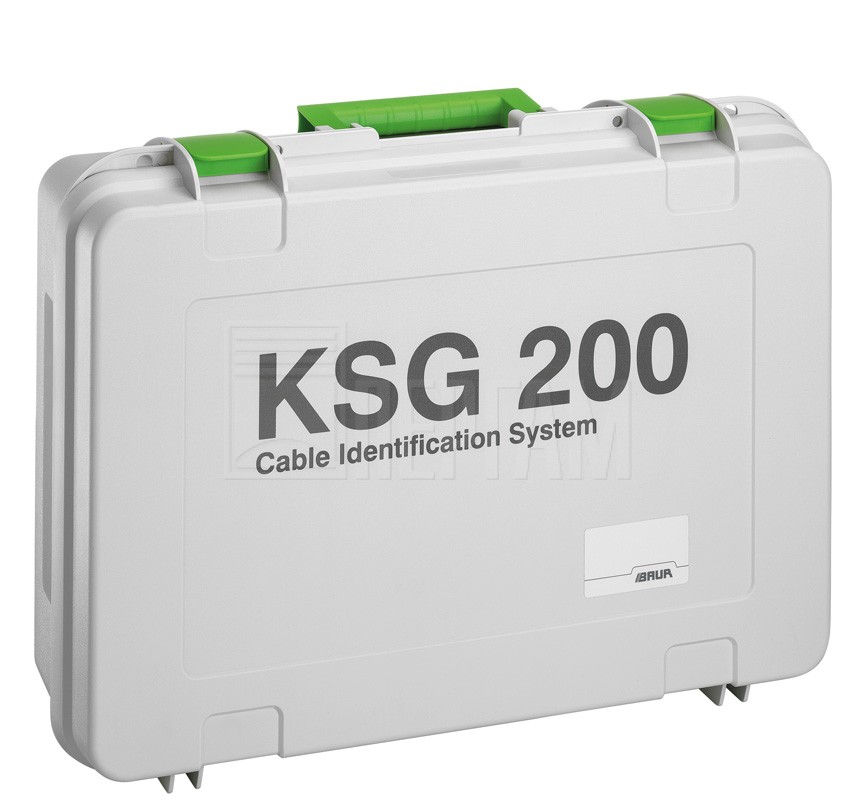

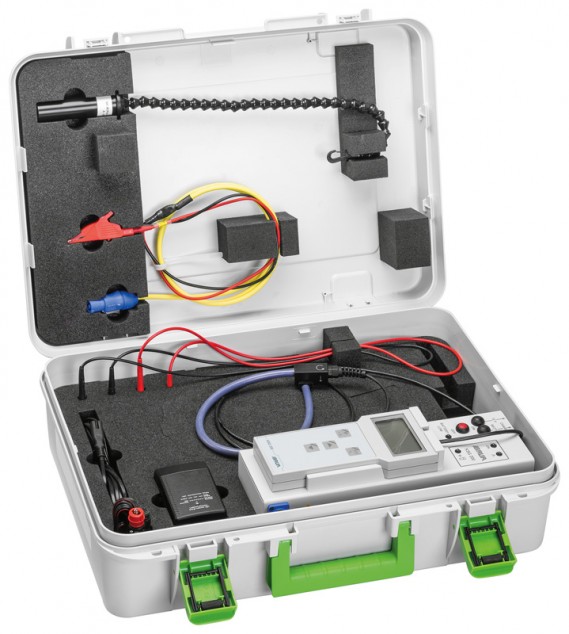

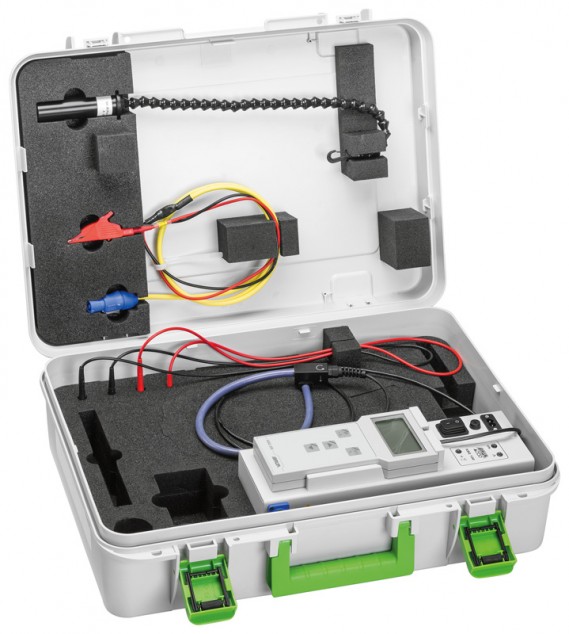

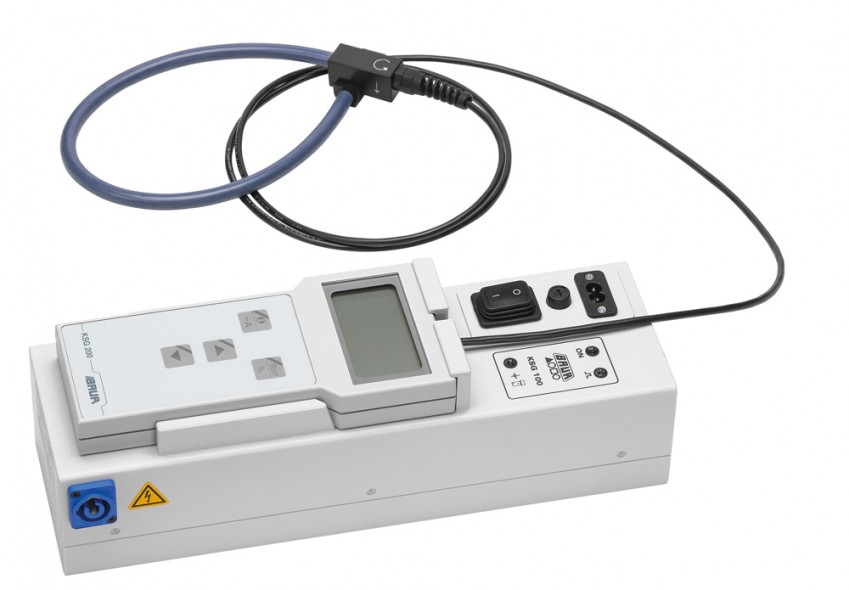

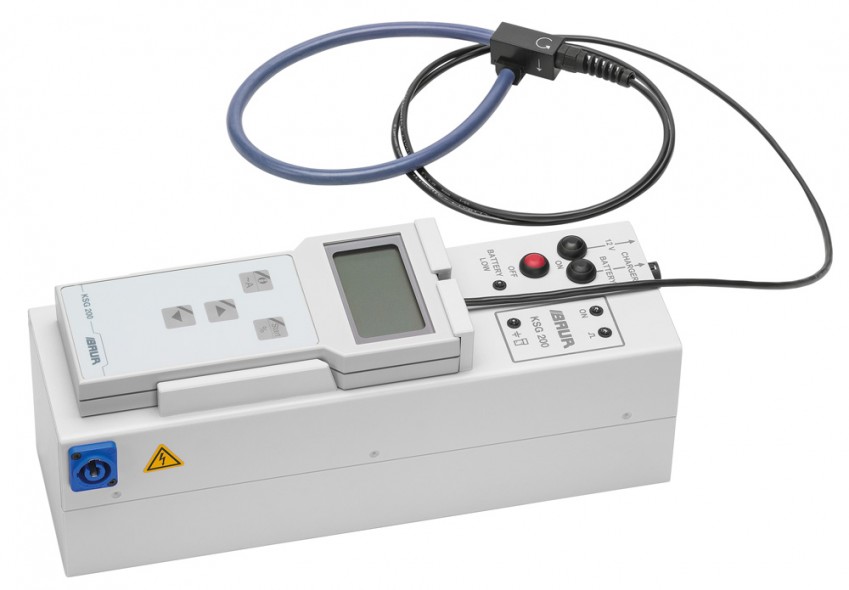

Данная система идентификации кабелей состоит из передатчика и приемника с гибким соединителем. Интеллектуальная электроника позволяет осуществлять обмен данными между обоими компонентами и обеспечивает абсолютно безошибочную идентификацию кабелей благодаря синхронизации времени и фаз, а также автоматической регулировке усиления. Удобное и интуитивно понятное управление системы KSG 200 позволяет использовать ее сразу после приобретения без необходимости интенсивного обучения пользователя. Вся система идентификации кабелей поставляется в одном стабильном транспортировочном кейсе.

Характеристики

  • Автоматическая регистрация и анализ передаваемого импульса (анализ ATP):
    • амплитуда
    • интервал времени (Time)
    • направление импульса (полярность)
  • Точное определение направления импульса даже при высоком сопротивлении шлейфа вплоть до 400 Ом.
  • Импульсный ток до 180 A
  • Полностью автоматическая регулировка усиления
  • Экспертный режим для ручной регули- ровки усиления в целях безошибочной идентификации кабелей в компактных станциях или на кабельных участках смешанного типа
  • Съем сигналов посредством гибкого соединителя для больших диаметров кабеля до 250 мм
  • Подача передаваемого импульса осуществляется гальванически или индуктивно с помощью предлагаемых в качестве опции токоизмерительных клещей
  • Измерение тока до 199 A
  • Неотъемлемый компонент для обеспечения техники безопасности
  • Прочное и надежное защитное оборудование
  • Эргономичный приемник со встроенным
  • ЖК-дисплеем
  • Для работы приемника не требуются батарейки
  • В качестве опции предлагаются передатчик с интегрированным аккумулятором и возможность подключения внешнего источника электропитания (12-вольтный разъем)

Технические характеристики BAUR KSG 200 / KSG 200 T

Технические характеристики

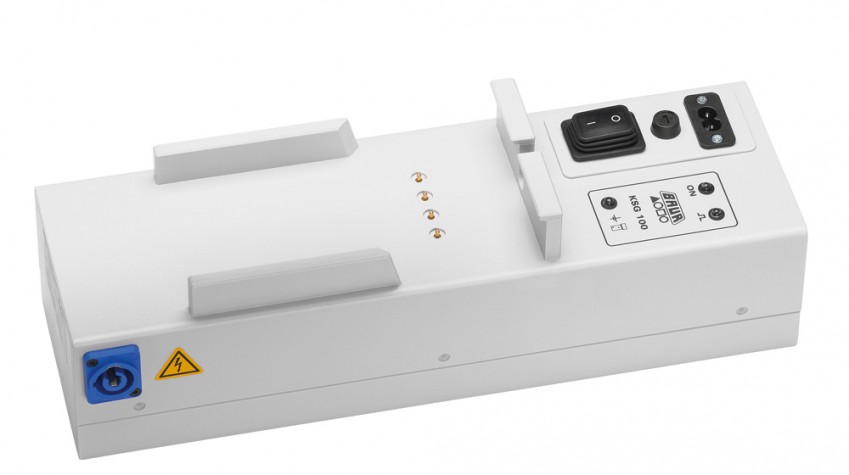

Передатчик KSG 200 KSG 200 A KSG 200 T KSG 200 TA
Для идентификации обесточенных кабелей Для идентификации обесточенных кабелей
Импульсное напряжение 300 В 300 В 300 В 300 В
Импульсный ток макс. 180 A макс. 180 A макс. 180 A макс. 180 A
Частота импульсов 15 импульсов в минуту 15 импульсов в минуту 15 импульсов в минуту 15 импульсов в минуту
Питание
Сетевое напряжение 115/230/240 В, 50/60 Гц 115/230/240 В, 50/60 Гц
Питание от внешнего источника 12 В пост. тока 12 В пост. тока
Аккумулятор Никель-металл-гидридный аккумулятор, 12 В Никель-металл-гидридный аккумулятор, 12 В
Электр. прочность на выходе макс. 400 В, 50/60 Гц макс. 400 В, 50/60 Гц
Категория безопасности CAT IV / 600 В CAT IV / 600 В
Рабочее напряжение пост. или пер. токадейст. относительно массы: 600 В
Класс защиты II не треб. в аккумуляторном режиме II не треб. в аккумуляторном режиме
Вид защиты IP40 IP40 IP40 IP40

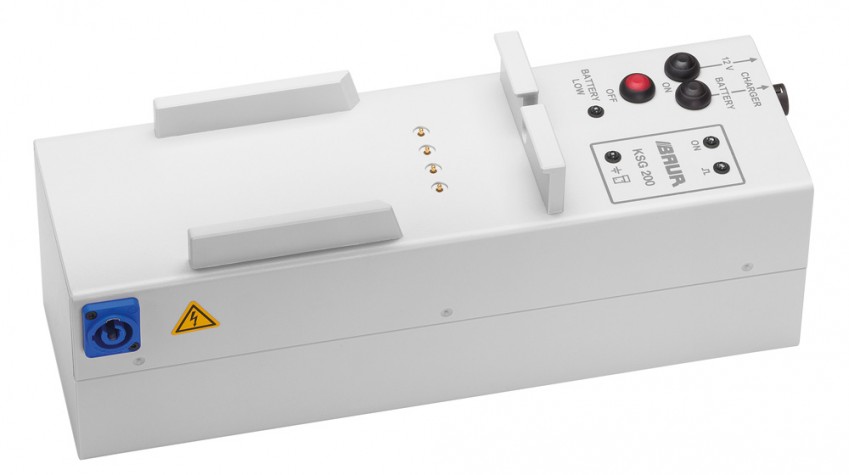

Никель-металл-гидридный аккумулятор, 12 В (KSG 200 A / KSG 200 TA)
Тип аккумулятора Никель-металл-гидридный аккумулятор, 12 В (10 ячеек); 4,2–5 Ач
Прод-ность работы от аккумулятора прибл. 2,5–3,5 ч;
Время зарядки прибл. 4,5–5 ч
Зарядное устройство
Питание 100–240 В, 50/60 Гц
Выходное напряжение 10,5–20 В пост. тока, 1 A
Общие данные по системам идентификации кабелей KSG 200
Температура окр. среды (рабочая) от -10 до +55 °C
Температура хранения от -20 до +50 °C
Габариты кейса (Ш x В x Г) прибл. 594 x 174 x 435 мм
Масса кейса с передатчиком и приемником прибл. 6,2 кг (без аккумулятора)
прибл. 7,7 кг (с аккумулятором)
Безопасность и ЭМС Удовлетворяет требованиям для марки ровки «СЕ» в соответствии с Директивой по низковольтному оборудованию (2014/35/ЕС) и Директивой по электромагнитной совместимости (2014/30/ЕС), а также по стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее

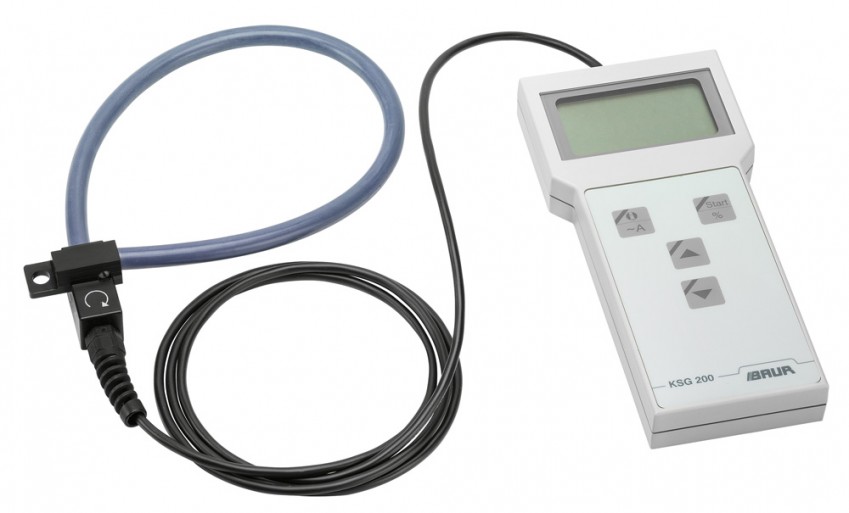

Приемник KSG 200 / KSG 200 T
Датчик Гибкий соединитель Ø 150 мм или
Гибкий соединитель Ø 250 мм
Чувствительность
при гальванической подаче импульса 100% при сопротивлении шлейфа
400 Ом (I = 0,75 А)
при индуктивной подаче импульса 100% при сопротивлении шлейфа
менее 6 Ом
Диапазон тока нагрузки 0–199 А ± 2 %, 50/60 Гц
Монитор ЖК-дисплей
Питание Автоматическая зарядка в держателе передатчика
Вид защиты IP52
Габариты (Ш x В x Г) прибл. 100 x 25 x 211 мм
Вес
с гибким соединителем Ø 150 мм прибл. 360 г
с гибким соединителем Ø 250 мм прибл. 470 г
