Onsite High Voltage

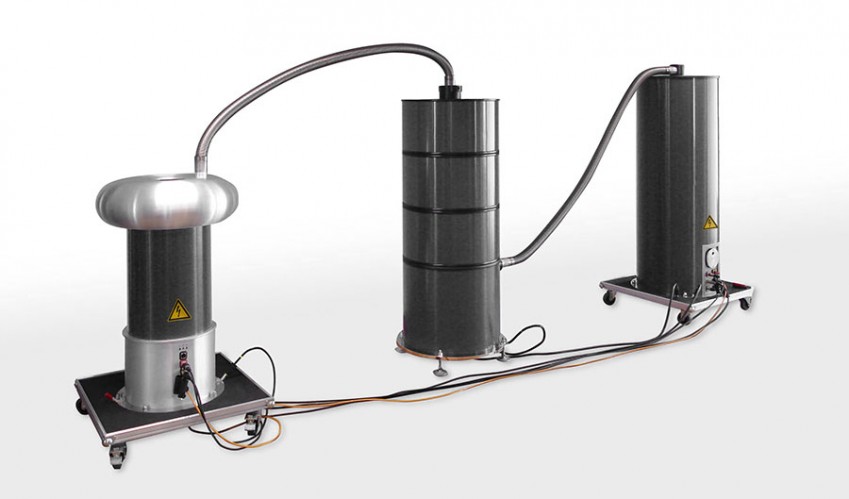

OWTS DAC HV200

Система диагностики и локализации мест повреждений кабельных линий OWTS DAC HV200
Артикул: 22157
Цена по запросу
Поставляется в минимальные сроки
OWTS DAC HV200
описание в pdf

Система измерения частичных разрядов OWTS используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения.

Система состоит из ноутбука, управляемого по беспроводному WLAN каналу в/в блока и блока обработки сигнала.

В/в блок состоит из в/в источника и резонансной катушки с интегрированным в/в переключателем для создания переменного испытательного напряжения. Туда же встроен в/в делитель и контроллер для цифровой обработки данных и сигналов ЧР. Хранение, анализ и оценка сигналов ЧР производится в ноутбуке и может быть осуществлена непосредственно на месте проведения измерений или позже в офисе. Локализация мест повреждений ЧР производится методом рефлектометрии.

Основные преимущества

  • Измерение частичных разрядов на частотах, близких к рабочим
  • Online обработка для комплексной диагностики ЧР
  • Портативная система, компактная конструкция и небольшой вес
  • Встроенное измерение tan

Подробнее о современных методах испытаний и диагностики высоковольтных кабельных систем читайте в статье: «Современные методы испытаний и диагностики высоковольтных кабельных систем​»

Технические характеристики OWTS DAC HV200

Технические характеристики

Макс. Выходное напряжение

200 кВпик

точность +/- 1%

Разрешение 0.1 кВ

Диапазон затухающего пер. напряжения

10 Гц – 800 Гц

Диапазон емкости испытываемого объекта

0,02-45 мкФ

Высоковольтный зарядный ток

от 20 мА до 80 мА*

*Требуются дополнительные источники высокого напряжения

Диапазон измерения ЧР

1 пКл – 100 нКл

Ширина полосы измерения ЧР

В соответствии с IEC 60270

Ширина полосы локализации ЧР

150 кГц – 50 МГц, автоматическая корректировка широкого диапазона полосы локализации для коротких и длинных кабелей

Точность измерения ЧР

1 пКл

Точность локализации ЧР

от 1,0 до 0,1 м

Диапазон определения коэффициента диэлектрических потерь

1 x 10-3 – 5 x 10-2

Сетевое питание (с одним главным источником питания)

3-фазный пер. ток 230/400 В ± 10%, 48 – 63 Гц, 5000 ВА

Общая масса с багажными кейсами

Прибл. 955 кг
