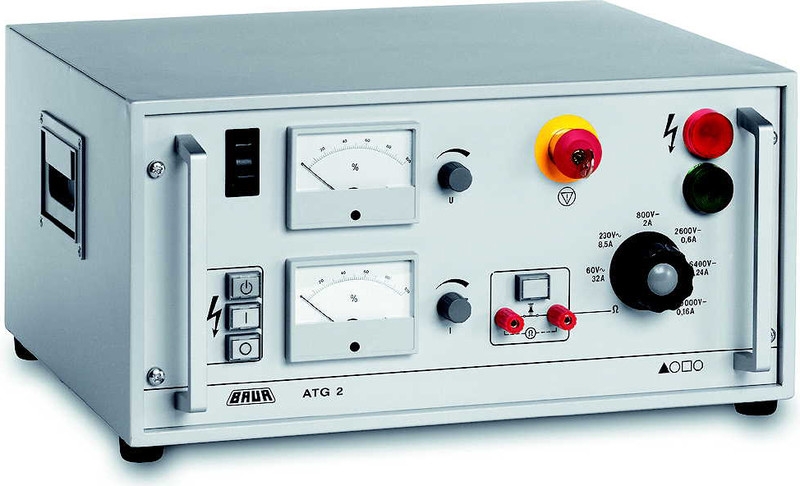

Прожиговый трансформатор BAUR ATG 2

Прожигающая установка для преобразования высокоомных повреждений в низкоомные, прожигает дефектное место изоляции большим током
Артикул: 21510
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Прожиговый трансформатор BAUR ATG 2
описание в pdf

Прибор для прожига изоляции кабеля

Прожиговый трансформатор ATG 2 служит для снижения импеданса в месте повреждения кабеля в низко- и средневольтных сетях. Позволяет преобразовать высокоомные заплывающие повреждения кабеля, имеющие сложную локализацию, в низкоомные, которые впоследствии могут быть легко локализованы с помощью метода импульсной рефлектометрии. Защищенный от коротких замыканий трансформатор мощностью 2 300 ВА с повышенным рассеянием выдает максимальное напряжение 10 кВ (пост. ток) и полностью монтируется в 19-дюймовый корпус. Выходное напряжение изменяется по шести ступеням, с возможностью переключения даже под нагрузкой. Это дает возможность индивидуальной адаптации выходного напряжения в соответствии с конкретным повреждением кабеля. Дополнительно в каждой ступени ток и напряжение могут ограничиваться независимо друг от друга при помощи реостата. С помощью внешнего измерителя сопротивления, подключаемого к транс- форматору ATG 2, можно измерить сопротивление в месте дефекта после прожига и оценить необходимость дополнительного прожига.

Трансформатор для проведений испытания способом прожига изоляции ATG используюется для преобразования высокоомных повреждений в низкоомные путем прожига дефектного места изоляции большим током. Прожигающая установка способна генерировать напряжение до 15 кВ и мощность до 5,75 кВА, и выполнена в габаритах стандартной 19-ти дюймовой стойки. Выходное напряжение установки выбирается оператором с помощью шестипозиционного переключателя. Переключение возможно при полной токовой нагрузке без разрыва дуги.

Прожигающая установка ATG 2 используется для преобразования высокоомных повреждений в низкоомные путем прожига дефектного места изоляции большим током. Прожигающая установка способна генерировать напряжение до 10 кВ и мощность до 2,2 кВА, и выполнена в габаритах стандартной 19” стойки. Выходное напряжение установки выбирается оператором с помощью шестипозиционного выключателя. Переключение выключателя возможно при полной токовой нагрузке без разрыва дуги.

Основные характеристики прожигающей установки:

  • выходное напряжение до 10 кВ
  • максимальная мощность прожига 2,2 кВА
  • оптимизированные уровни выходного напряжения
  • выходное напряжение и ток контролируются электроникой
  • звуковое предупреждение в случае перегрева трансформатора
  • кнопка аварийного отключения высокого напряжения
  • соответствие требованиям безопасности по стандарту VDE 0104
  • клеммы для подключения внешнего омметра
  • возможность использования внешнего устройства дистанционного отключения со световой индикацией
  • компактность и малый вес установки.
  • не требует квалифицированного обслуживания
  • простота эксплуатации
Прибор для проведения испытания способом прожига изоляции (трансформатор) ATG 2 должен использоваться для уменьшения импеданса в местах дефектов в установленных силовых кабелях посредством инициации дуги в месте дефекта. Прибор для проведения испытаний способом прожига изоляции ATG 2 изготовлен в соответствии с современным состоянием техники и является безопасным для эксплуатации. В рамках нашей программы обеспечения качества наш квалифицированный персонал осуществляет непрерывный контроль отдельных компонентов и законченного в изготовлении блока. Каждый блок перед отгрузкой заказчику подвергается тщательному испытанию.

Конструкция оборудования

Приборы семейства ATG имеют конструкцию в виде сменных блоков, вставляемых в аппаратную стойку шириной 19 дюймов. Все рабочие и индикаторные элементы, а также соединительные розетки для подключения внешнего омметра находятся на лицевой панели. На задней стенке вы можете найти дополнительные соединительные элементы. Такие приборы оснащаются регулируемым высоковольтным генератором и встроенным разрядным устройством. Органы управления прибором содержат необходимые схемы защиты также и для подсоединения внешнего блока аварийного выключения (опция ATG 6000). Приборы защищены от перегрева в случае работы в течение продолжительного времени.

Генерация высокого напряжения

Посредством схемы регулирования фазового угла сетевое напряжение подводится к первичной обмотке высоковольтного трансформатора. Вторичная "сторона" этого высоковольтного трансформатора имеет высоковольтную обмотку с отводами. Выходы этой высоковольтной обмотки подаются непосредственно или через схему выпрямления на высоковольтный переключатель. В зависимости от его положения на высоковольтном выходе имеются различные макс. напряжения и токи, уровень которых может дополнительно ограничиваться.

Назначение прожигающего трансформатора ATG

Прибор для проведения испытаний методом прожига изоляции ATG 2 предназначен для обнаружения дефектов в кабелях и используется для преобразования высокоимпедансных дефектов в кабеле в низкоимпедансные дефекты путем их «прожига» в постоянном дуговом разряде. С помощью приборов локализации дефектов в кабеле низкоимпедансные дефекты могут быть обнаружены проще, чем высокоимпедансные дефекты. Вследствие возможности пошагового изменения макс. выходного напряжения имеется возможность индивидуальной адаптации прибора ATG 2 к конкретной ситуации поиска дефекта. Возможно увеличение тока путем ступенчатого уменьшения выходного напряжения во время операции прожига после «пробоя» в месте дефекта. Прибор ATG 2 оборудован автоматическим разрядным устройством и возможностью заземления испытуемого объекта. Кроме того, в приборе ATG 2 с помощью внешнего омметра может быть измерено сопротивление в месте дефекта.

Прибор для проведения испытания способом прожига изоляции ATG 2 Burning Out Device оснащается встроенным разрядным устройством и имеет возможность внутреннего заземления через 60-В обмотку трансформатора прожига. Встроенное разрядное устройство предназначается для макс. энергии 500 Вт-с. В соответствии с правилами техники безопасности важно, чтобы все токонесущие части (части под напряжением) были разряжены вне прибора, подсоединены к заземлению и закорочены, поскольку на них могут быть остаточные заряды в результате возможных переходных процессов.

Технические характеристики Прожиговый трансформатор BAUR ATG 2

Технические характеристики

  • Напряжение прожига до 10 кВ постоянного тока
  • Выходной ток до 32 Aдейст.
  • Максимальная потребляемая мощность 2 300 ВА
  • Оптимальная адаптация выходного напряжения по шести ступеням
  • Дополнительные установки для использования в низковольтных сетях
  • Автоматическое отключение при перегреве
  • Автоматическое аварийное оповещение при перегреве
  • Автоматическое разрядное устройство
  • Блокировка включения при высоком напряжении
  • Устройство безопасности по DIN EN 50191
  • Контактный разъем для подключения внешнего аварийного блока с аварийным выключением и сигнальными лампами
  • Возможность для подключения внешнего измерителя сопротивления
  • Доступен в виде автономного прибора или модуля, монтируемого в системы BAUR для поиска

Входное напряжение 200–253 В, 50/60 Гц

Опция 100–130 В, 50/60 Гц с внешним автотрансформатором

Макс. потребляемая мощность 2 300 ВА (при КЗ)

Выходной ток (перемен. напр.) 32 Aдейст. при 60 В перемен. тока 5,8 Aдейст. при 230 В перемен. тока

Температура окружающей от -20 до +55 °C среды (рабочая)
Выходное напряжение, пост. макс. 10 кВ
Внутреннее сопротивление 100 кОм
Выходной ток (пост. напр.) 2,0 A при 800 В пост. тока 0,6 A при 2,6 кВ пост. тока 0,24 A при 6,4 кВ пост. тока 0,16 A при 10 кВ пост. тока

Температура хранения от -30 до +70 °C
Габариты (Ш x В x Г) 502 x 255 x 390 мм
Вес прибл. 41 кг
