Комплект для определения фаз BAUR paula

Безопасно, быстро и надежно.

• Точное определение фаз для кабелей длиной до 40 км
• Высочайший уровень безопасности благодаря использованию с заземленными и замкнутыми накоротко кабелями согласно стандарту EN 50110-1 (DIN VDE 0105-100)
• Благодаря компактной конструкции сигнального зажима пригоден для распределительных устройств всех моде- лей
• Работа в режиме готовности к эксплуатации до 2 недель (режим Standby)

Прибор для определения фаз paula предназначен для точной идентификации фаз средне- и высоковольтных кабелей в заземленном и замкнутом накоротко состоянии. Благодаря тому, что в процессе измерения нет необходимости изменять замкнутое накоротко и заземленное состояние измеряемого кабеля, прибор paula обеспечивает максимальный уровень безопасности для выпол- няющего испытание персонала и соответствует требованиям безопасности согласно стандарту EN 50110-1 (VDE 0105-1).

Прибор чрезвычайно прост в использовании: на одном конце кабеля к зазем- ленным и замкнутым накоротко проводам подключаются сигнальные зажимы, которые индуктивно передают в кабель сигналы на соответствующей каждой жиле специальной частоте. На другом конце кабеля детектор paula регистри- рует и обрабатывает эти измерительные сигналы. При касании каждой жилы измерительным наконечником на дисплее детектора отображаются соответ- ствующие фазы — L1, L2 или L3.

Сигнальные зажимы прибора paula предназначены специально для использо- вания в компактных распределительных устройствах и в условиях ограничен- ного пространства (например, в элегазовых распределительных устройствах SF6).

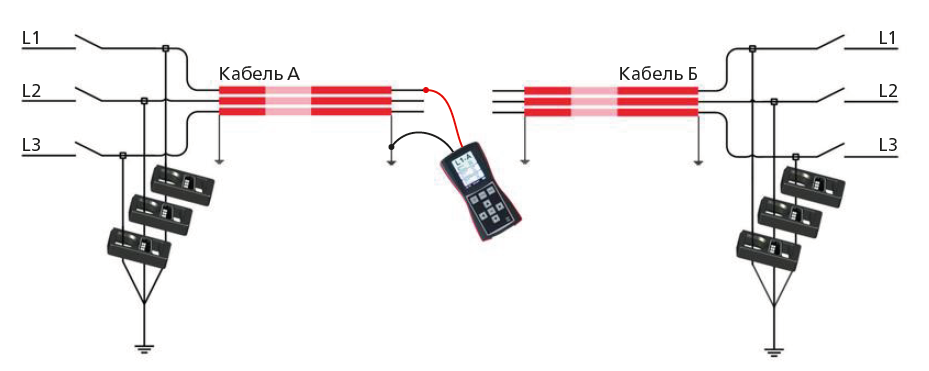

Схема подключения (2 кабеля)

Характеристики

• Точная идентификация фаз в оба направления перед монтажом муфт
• При низком уровне затухания кабеля возможно определение фаз кабелей длиной до 40 км, что позволяет измерять подводные кабельные линии
• Эффективный метод измерения, исключающий ошибки
• Возможность определения фаз в разветвленных кабельных сетях
• Безопасность и простота подключения
• Нет необходимости присутствия вто- рого человека на другом конце кабеля для определения фаз

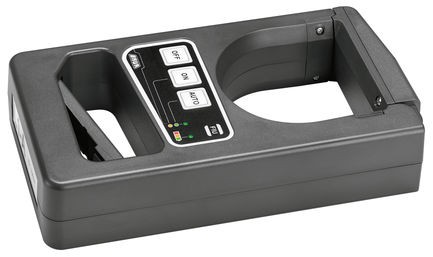

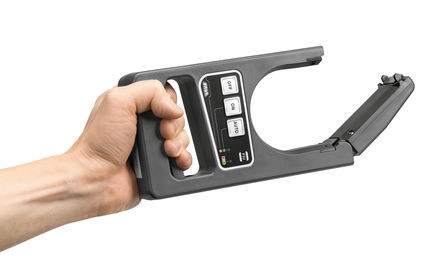

• Инновационная конструкция сигналь- ных зажимов обеспечивает удобное и стабильное подключение к кабелю
• Благодаря компактной конструкции сигнальных зажимов возможно под- ключение в компактных устройствах с ограниченным свободным простран- ством
• Благодаря мощному литий-поли- мерному аккумулятору сигнальные зажимы могут находится в режиме готовности к эксплуатации до 2 недель
• Мощный литий-полимерный аккуму- лятор позволяет устанавливать сиг- нальные зажимы в режиме готовности к эксплуатации на срок до 2 недель.
• Удобное для пользователя и интуитивно понятное управление
• Информация, отображаемая на детекторе:
  • идентифицированная фаза
  • результаты двух последних изме- рений
  • состояние аккумулятора сигнально- го зажима
• Автоматическая самодиагностика детектора после включения
