FLIR

TripleQWIP - тепловизионный модуль

Охлаждаемый тепловизионный модуль с QWIP матрицей размерами 320х240 или 640х480 пикселей
Артикул: 22300
Поставка прекращена
Гарантия производителя:
12 месяцев

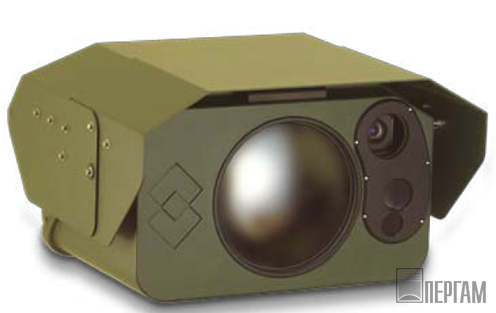

Тепловизионный модуль TripleQWIP
описание в pdf

TripleQWIP – это охлаждаемый тепловизионный модуль, работающий в спектральном диапазоне 8-9 мкм, с 3-ми полями зрения,  компактных размеров и QWIP матрицей размерами 320х240 или 640х480 пикселей.

Особенности:

  • TripleQWIP — это прибор 3-го поколения. Используется несканируемая QWIP технология,  детектор размером 320х240 или 640х480 пикселей и узкий спектральный диапазон.
  • Уникальный спектральный диапазон прибора дает высокую чувствительность как в холодном, так и в жарком климатах.
  • Твердотельный детектор в фокальной плоскости дает возможность отказаться от сканирующих зеркал, что делает прибор намного более надежным.

Применение тепловизионных модулей:

  • Специальные системы
  • БПЛА
  • Машинное зрение
  • Видеонаблюдение
  • Охрана периметра
  • Охрана границы
  • Охрана порта
  • Охрана аэропорта
  • Охрана АЭС
  • Охрана промышленного предприятия
  • Охрана правопорядка
  • Мониторинг пожарной обстановки

Технические характеристики Тепловизионный модуль TripleQWIP

Технические характеристики


320x240 пикселей

Число полей зрения (FOV)

3

Широкое FOV

25º  x 19º

Среднее FOV

6.0º x 4.5º

Узкое FOV

0.99º x 0.74º

IFOV широкое

1.37 мрад

IFOV среднее

0.33 мрад

IFOV узкое

0.054 мрад


640x480 пикселей

Число полей зрения (FOV)

3

Широкое FOV

25º  x 19º

Среднее FOV

7.8º x 5.8º

Узкое FOV

1.3º x 0.96º

IFOV широкое

0.9 мрад

IFOV среднее

0.21 мрад

IFOV узкое

0.035 мрад

Чувствительность

0.03 ºС

Частота изображения

50/60Гц

Электронное увеличение

до 4х в реальном времени

Заморозка изображения

да

Детектор

Тип детектора

640х480, 320х240 QWIP

Спектральный диапазон

8-9 мкм

Охлаждение

Холодильник Стирлинга

Время выхода на режим

<6 мин

Видео

Видеовыход

RS170 EIA/NTSC или CCIR/PAL, композитный и/или S-Video 14бит цифровой последовательный выход

Палитры

2 цветных палитры, ч/б или б/ч на выбор

Дальность обнаружения

Танк, детекция

>17 км (320х240)
>20 км (640х480)

Цифровое изображение

Тип

Полностью динамическое, 14бит

Оптика

FOV/время переключения

<0.5 сек

Распознавание линз

Авто, перефокусировка при переключении

Фокус

Авто или ручной

Питание

Напряжение

18-35 VDC

Потребление

20 Вт

Параметры окружающей среды

Интервал рабочих температур

-32ºС до +55ºС

Интервал температур хранения

-40ºС до +70ºС

Влажность

Работа и хранение 10% до 95% без конденсации

Герметичность

25g IEC68-2-29

Ударная нагрузка

2g   IEC68-2-6

Вибрация

MIL-STD 461D, US FCC 15J Class A, EN5008-1, EN50082-1

Физические параметры

Вес

7.1 кг

Размер

303 х 240 х 188 мм (Д х Ш х В)

Интерфейсы

Удаленное управление

RS-232, RS-485, Ethernet
