Tau2 - тепловизионный модуль

Компактный тепловизионный модуль для БПЛА и OEM
Артикул: 22303
Поставка прекращена
Гарантия производителя:
12 месяцев
FLIR Tau2
Тепловизионный модуль Tau2 для БПЛА
описание в pdf

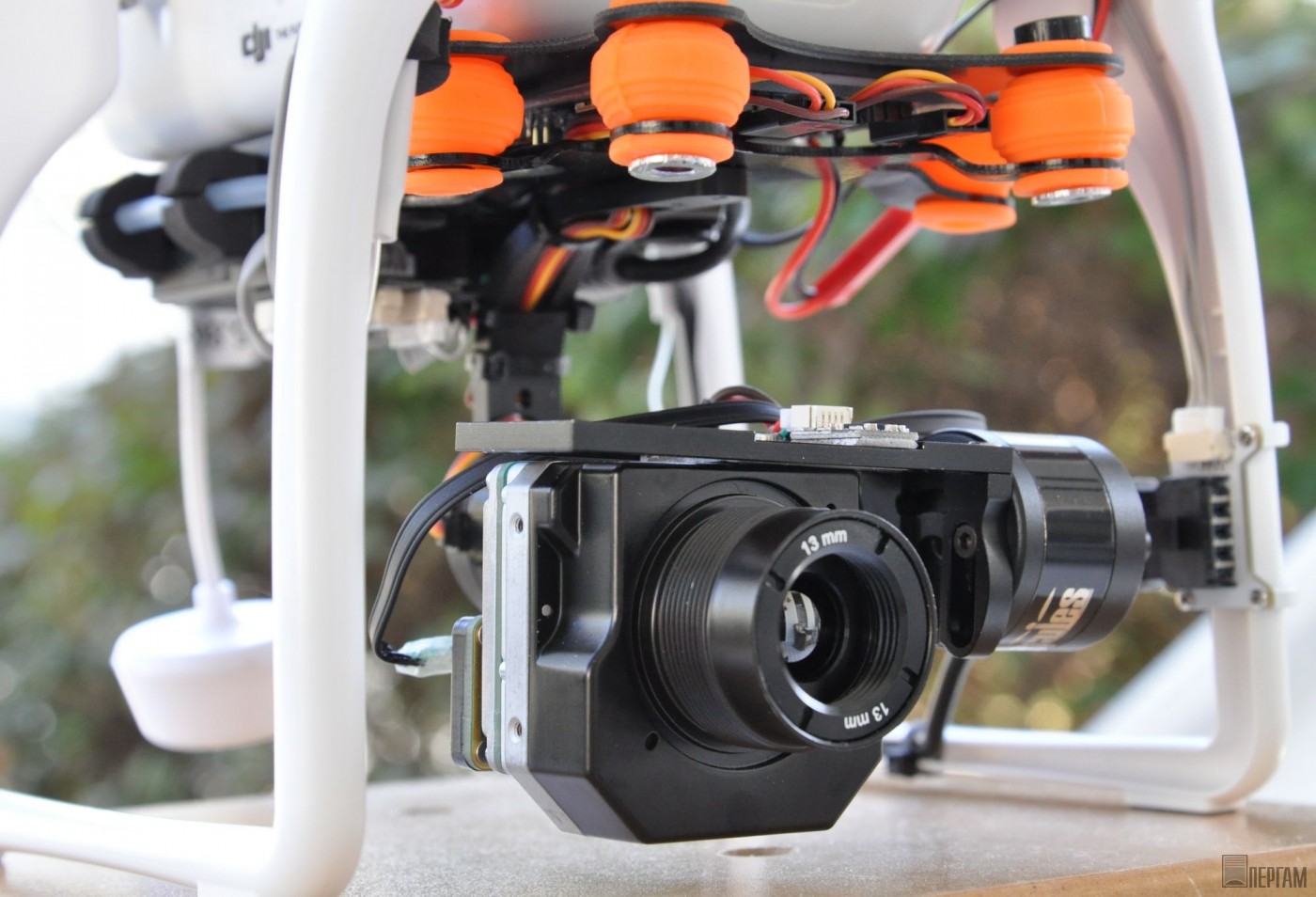

Маленький, лёгкий и надёжный тепловизионный модуль для небольших БПЛА

Благодаря усовершенствованной электронике, в модуле Tau 2 уже в ближайшие месяцы реализуются новые возможности (непрерывное цифровое масштабирование, радиометрия). По мере появления новых функций, пользователи Tau 2 смогут модернизировать свои камеры бесплатно, без необходимости возвращать их производителю. Поскольку электроника моделей Tau 2 640, Tau 336 и 324 одинаковы, интеграторы могут использовать их полную совместимость. Все модели камер Tau работают с единым набором объективов 9 мм – 100 мм.

Особенности:

  • Различные разрешения детектора: 640 × 512, 17 мкм; 336 × 256, 17 мкм; 324 × 256, 25 мкм.
  • Различные варианты объективов: от 9 мм до 100 мм.
  • Проверенная надежность тепловизионной съемки для беспилотных систем и портативных устройств.
  • Проверенная надежность в различных условиях применения.
  • Простота интеграции модулей.

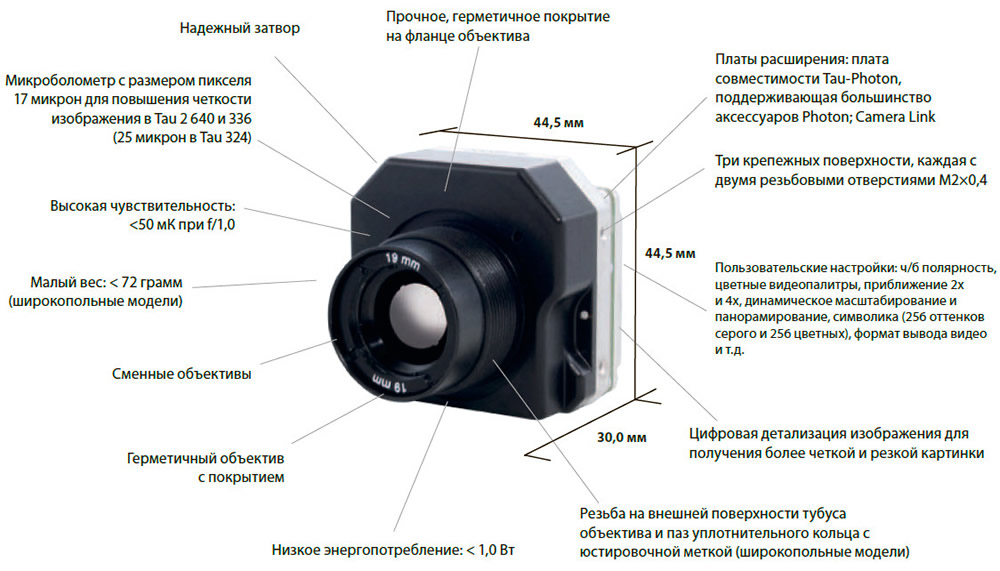

Основные части модуля:

FLIR Tau2 составные части модуля​

Применение:

Десятки тысяч неохлаждаемых модулей FLIR установлены в:
  • Беспилотных аппаратах.
  • Приборах улучшения видимости для водителей.
  • Автоматических наземных системах.
  • Тепловизионных прицелах.
  • Ручных устройствах для пожарных.
  • Системах безопасности и наблюдения.

Применения тепловизионного модуля​Маленький, легкий и надежный, Tau 2 является превосходным тепловизионным модулем для небольших беспилотных систем, используемых для съемки с воздуха, задач по обеспечению безопасности и охраны периметра и других задач.

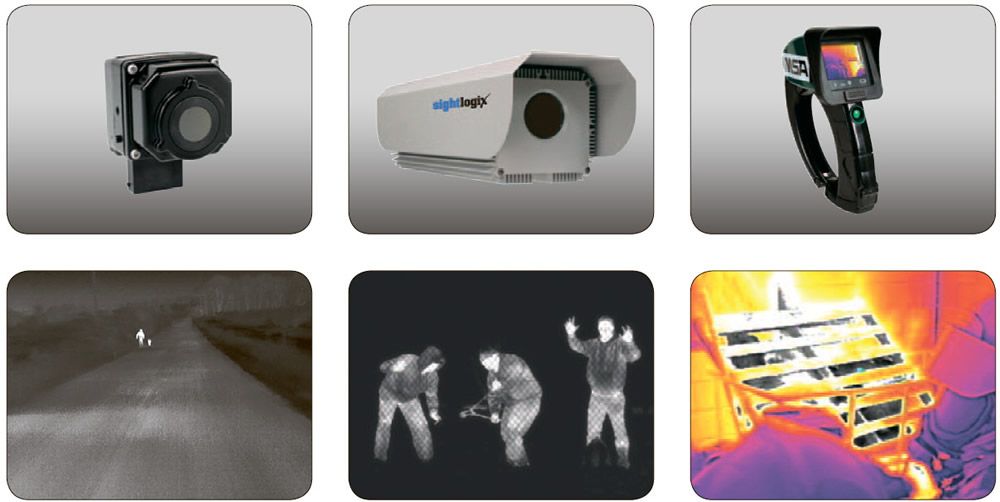

Модуль FLIR Tau2Сочетание простоты интеграции, низкого энергопотребления и специальных возможностей записи и обработки изображения делает Tau 2 идеальным тепловизионным модулем для улучшения видимости на дорогах, систем безопасности и противопожарных систем.

FLIR Tau2 видео:

Технические характеристики Тепловизионный модуль Tau2 для БПЛА

Характерисстики модуля Tau2

ХАРАКТЕРИСТИКИ ДЕТЕКТОРА

Тип  системы

Неохлаждаемый LWIR

Tau 2 640

640 × 512 VOx микроболометр

Tau 2 336

336 × 256 VOx микроболометр

Tau 2 324

324 × 256 VOx микроболометр

Размер пикселя

17 микрон (Tau 2 640, 336); 25 микрон (Tau 2 324)

Спектральный диапазон

7,5 – 13,5 мкм

Чувствительность

<50 мK при f/1.0

ВЫХОДЫ

Аналоговое видео

Возможность переключения между NTSC и PAL

Tau 2 640

30 Гц (NTSC); 25 Гц (PAL); <9 Гц опция для экспортаt (заводская конфигурация)

Tau 2 336, 324

30/60 Гц (NTSC); 25/50 Гц (PAL) ; <9 Гц опция для экспортаt (заводская конфигурация)

Цифровое видео

8- или 14-битный последовательный LVDS; 8- или 14-битный параллельный CMOS; 8-битный BT.656

КОНТРОЛЬ И УПРАВЛЕНИЕ

Управление выводом изображения

Инвертирование, восстановление, непрерывное цифровое масштабирование, динамическое

масштабирование и панорамирование, 2x и 4x цифровое масштабирование (8x в Tau 2 640), управление

полярностью, цветное или монохромное, A GC, цифровое улучшение детализации изображения (DDE),

оптимизация изображения (BPR, NUC и A GC’d video), настраиваемые заставки

Управление камерой

Инвертирование, восстановление, непрерывное цифровое масштабирование, динамическое

масштабирование и панорамирование, 2x и 4x цифровое масштабирование (8x в Tau 2 640), управление

полярностью, цветное или монохромное, A GC, цифровое улучшение детализации изображения (DDE),

оптимизация изображения (BPR, NUC и A GC’d video), настраиваемые заставки

Интерфейсы

Camera Link (дополнительная плата расширения), дискретное управление через входы/выходы, совметимы

с RS-232 (57,600 и 921,600 бод), вход/выход внешней синхронизации, снижение потребляемой мощности

(отключение аналогового видео)

FFC Duration

< 0,5 с

Размер (без объектива)

44,5 × 44,5” × 44,5

Интерфейс крепления

6 крепежных отверстий, M2 x 0,4 на 3 сторонахs, по 2 на сторону (герметизирующий крепеж на перегородку

на тубусе объектива [M29 × 1,0], WFOV только)

ЭЛЕКТРОПИТАНИЕ

Входное напряжение

4,0 – 6,0 VDC

Основной электрический разъем

50-контактный разъем Hirose

Рассеивание мощности

~ 1,0 Вт (Tau 2 324 и 336); <1,2 Вт (Tau 2 640)

Время получения изображения

< 5 с (Tau 2 640); < 4 с (Tau 2 336 и 324)

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

Диапазон рабочих температур

от -40 °C до +80 °C

Диапазон температур хранения

от -55 °C до +95 °C

Температура объектов измерения

высокое усиление: -40 °C ... +160 °C; малое усиление: -40 °C ... +550 °C

Ударопрочность

200 g с перепадами в течение 11 мс

Температурный перепад

5°/мин

Вибрации

4,3 g по трем осям, продолжительность 8 ч.

Влажность

отсутствие конденсата при 5 – 95%

Рабочая высота

+40 000 футов

Директивы ROHS, REACH, и WEEE

Соответствие

Объективы

7.5 мм

9 мм

13 мм

 19 мм

25 мм

 35 мм

50 мм

60 мм

100 мм

ШИРОКОПОЛЬНЫЕ МОДЕЛИ TAU2

УЗКОПОЛЬНЫЕ МОДЕЛИ TAU2

f/1.25

f/1.25

f/1.25

f/1.25

f/1.1

f/1.2

f/1.2

f/1.25

f/1.6

(Tau 2 640 = f/1.4)

(Tau 2 640 = f/1.4)

Поле зрения (FOV) (г х в)

Tau 2 640 17 микрон
640х512

90°x69°

69°×56°

45°×37°

32°×26°

25°×20°

18°×14°

12,4°×9,9°

10,4°×8,3°

6,2°×5,0°

Tau 2 336
17 микрон
336×256

45°x35°

35°×27°

25°×19°

17°×13°

13°×10°

9,3°×7,1°

6,5°×5,0°

5,5°×4,2°

3,3°×2,5°

Tau 2 324
25 микрон
324×256

63°x50°

48°×37°

34°×26°

24°×18°

18°×14°

13°×10°

9,1°×6,9°

7,6°×5,7°

4,6°×3,4°

Пространственная разрешающая способность

(iFOV), мрад

Tau 2 640
17 микрон
640×512

2.267

1,889

1,308

0,895

0,680

0,486

0,340

0,283

0,170

Tau 2 336
17 микрон
​336×256

2.267

1,889

1,308

0,895

0,680

0,486

0,340

0,283

0,170

Аксессуары

Вы можете заказать дополнительные аксессуары для камер TAU. Возможен заказ отдельных компонетов, за дополнительной информацией обращайтесь в компанию ПЕРГАМ.

​

Коммуникационный модуль VPC

Передача видео, обеспечение питания и связи. (н/д FLIR: 421-0039-00)

Адаптер для штатива

Позволяет пользователям устанавливать Tau 2 на стандартное крепление

штатива.

(н/д FLIR: 261-2071-00)

Photon Repli cator kit

Обеспечивает совместимость с предыдущими версиями, включая переходник

с 30-контактного SAMTEC на 15-контактный разъем D-sub.

(н/д FLIR: 421-0045-00)

Внимание: на камерах Tau 640 15-контактный разъем не пропускает 14-битные цифровые данные

ПЛАТА Photon Repli cator

Часть комплекта фотоповторителя Photon, эта плата предоставляет

пользователям, которым не требуется 15-контактный разъем D-sub,

совместимость с предыдущими версиями.

(н/д FLIR: 421-0040-00)

​

ПЛАТА РАСШИРЕНИЯ Camera Lin k

Обмен данными 14 бит, отдельные разъемы на аналоговое видео, питание и связь.*

(н/д FLIR: 421-0046-00)

* Плата расширения Camera Link дает доступ к цифровым данным Tau. Некоторые функции протокола Camera Link не

поддерживаются:

- Управление и питание камеры через разъем Camera Link не поддерживаются. Возможно изменение платы Camera Link

для ее управления через разъем Camera Link. Плата расширения имеет порт mini-USB для питания и связи)

- Внешняя синхронизация кадров не поддерживается.

Инструмент фокусировки объектива Tau

Позволяет настраивать фокус объективов 9, 13 и 19 мм.

(н/д FLIR: 421-0037-00)

Зажимное кол ьцо объектива Tau

Позволяет устанавливать широкопольные камеры Tau на перегородку.

(н/д FLIR: 421-0041-00)

фиксатор узкопол ьного объектива и за жим

(н/д FLIR: 261-1485-00)

Черное тело 4” для кали бровки объектива и дополнител ьной

компенса ции неоднородносте й изо бра жени й.

(н/д FLIR: 285-0029-02)
