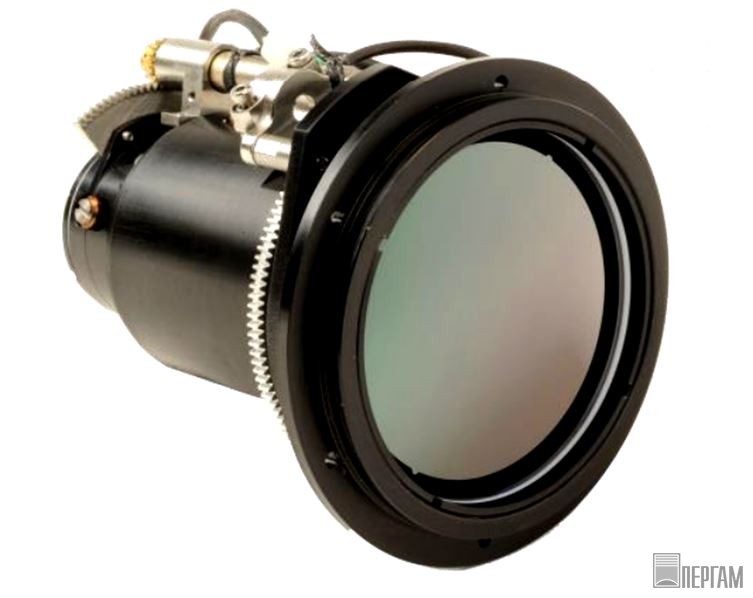

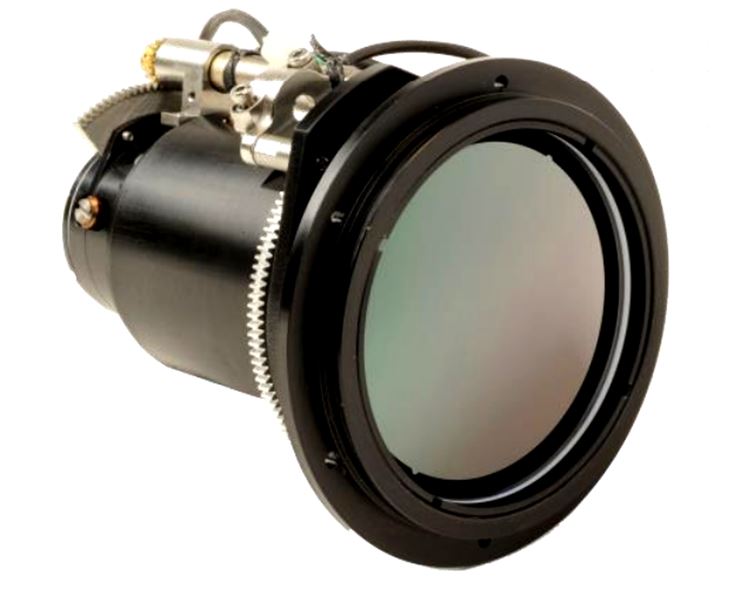

MWIR 25-200CZ - объектив для тепловизора

MWIR 25-200CZ - объектив для тепловизора
Артикул: 22280
Цена по запросу
Поставляется в минимальные сроки
MWIR 25-200CZ
описание в pdf

Особенности объектива для тепловизора MWIR 25-200CZ

  • непрерывное оптическое увеличение
  • контроллер управления
  • компактный дизайн
  • высокое качество изображения
  • надёжная конструкция

По сравнению с объективами видимого диапазона ИК объективы на 3-5мкм должны иметь относительные отверстия 1:2–1:5,5 определяемые конструкцией приемника. Если в видимом диапазоне спектра есть большой выбор материалов с требуемыми оптическими свойствами, то в ИК диапазоне круг применяемых материалов ограничен. В среднем ИК диапазоне это, как правило, Ge, Si и ZnSe, в дальнем Ge и ZnSe. Следует отметить, что Ge и Si, Ge и ZnSe образуют “хроматические” пары материалов и используются для коррекции хроматических аберраций в среднем и дальнем ИК диапазонах соответственно. Указанные материалы обладают большим показателем преломления по сравнению с материалами, применяемыми в видимой области спектра. Это позволяет создавать широкоугольные ИК объективы с более высоким относительным отверстием при меньшем количестве линз.

По желанию Заказчиков выполняется разработка и изготовление специальных объективов, учитывающих конструктивные особенности конкретной тепловизионной системы.

Технические характеристики MWIR 25-200CZ

Оптические характеристики

Фокусное расстояние

25-200мм, непрерывное оптическое увеличение

Относительное отверстие

1:4

Тип фотоприёмника

размер фотоприемника 9,60х7,68мм, F/4

Спектральный диапазон

3-5мкм

Угловое поле зрения:

широкое поле зрения

22°(Г) x 17° (В), для детектора 7,68 х 9,6мм

узкое поле зрения

2,8°(Г) x 2,2° (В), для детектора 7,68 х 9,6мм

Задний фокальный отрезок

по чертежу

Механические характеристики

Задний отрезок

по чертежу

Механизм оптического увеличения

моторизация

Диапазон фокусировки

от 15м до ∞

Масса

Габариты

Ø72мм, Длина=108мм

Интерфейсы

Потребление

12В, 1,0А

Интерфейс обмена

RS-422/232, 19200, n, 8, 1

Воздействие окружающей среды

Температура эксплуатации

-30°С..+55°С

Температура хранения

-40°С..+70°С
