Электромеханические мачты Pergam MT

Электромеханические мачты без оттяжек высотой от 2 до 24 м, грузоподъёмность до 400 кг.

Цена по запросу

В избранное К сравнению

В наличии

Сохранить описание

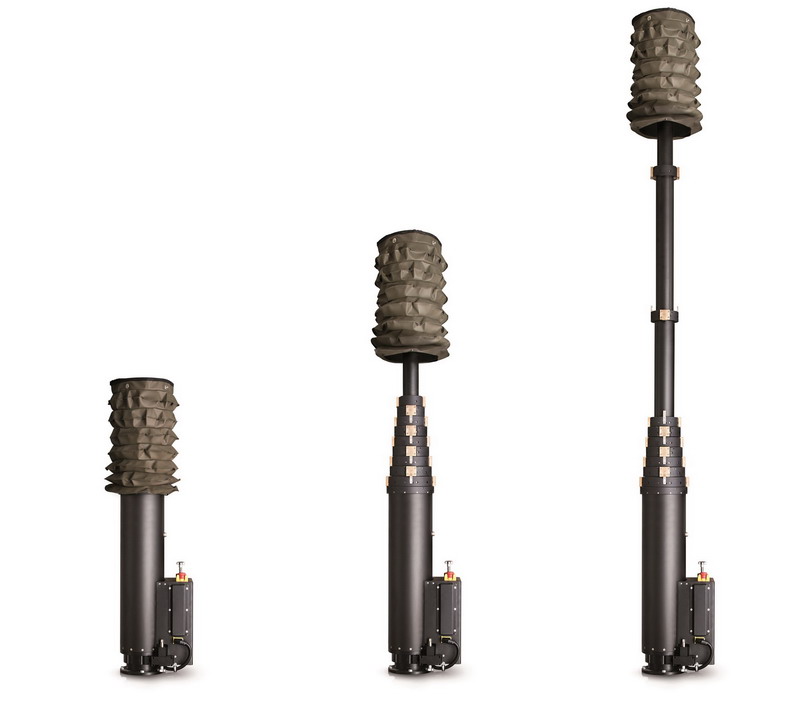

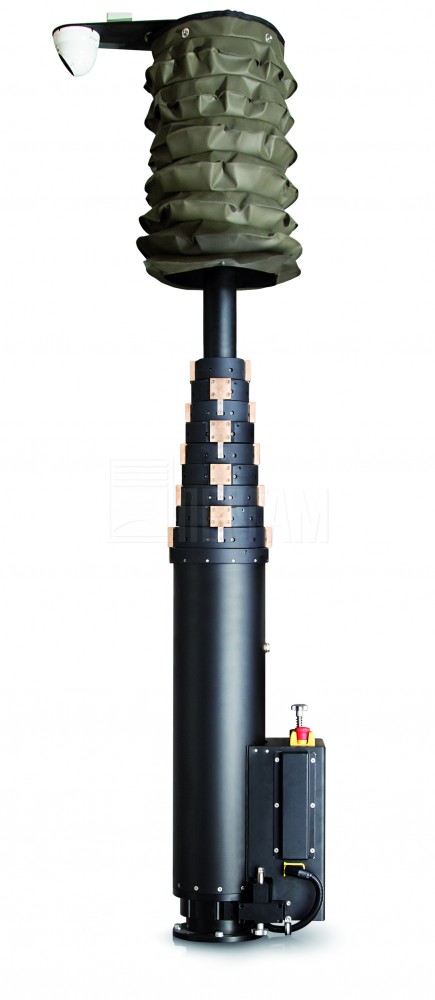

Телескопические электромеханические мачты

Pergam MT — это серия электромеханических мачт, отличающихся высокой надежностью и простотой эксплуатации. Эти мачты предназначены для использования в различных сферах применения: коммуникации, наблюдение и освещение, охрана правопорядка. Применяются в качестве мобильных мачт сотовой связи. Наши мачты часто используются в оснащении пунктов связи для крайнего севера. Удобны тем, что не требуется никаких оттяжек, очень лёгкие с электромеханическим приводом, управляются с пульта или с ПК. Адаптированы для суровых условий, работают при температуре от -45°С до +55 °С. Производство – ПЕРГАМ.

Электромеханические мачты

Применение

Оптико-электронные системы для обеспечения безопасности
Радары для контроля территории
Акустические комплексы
Осветительные системы
Эфирное и спутниковое телевидение
Сотовая связь
Системы удалённого радиодоступа
Радиорелейные системы
Системы телеметрии и телеуправлени
Передача видео и сигналов управления
Видеонаблюдение и разведка

Особенности

Высота подъема: до 24 м
Высокая скорость подъема: 1 м / 12 с
Грузоподъемность: до 400 кг
Электропитание: 24 В или 28 В, 40 А
Широкий диапазон температур: от –45°С до +55°С
Не требуется использование оттяжек и кольев
Механизм защиты от поворота секций мачты

Описание

Максимальная высота электромеханической мачты в рабочем состоянии — 24 м. Максимальная полезная нагрузка, которая может быть установлена — 400 кг. Мачты Pergam MT способны работать в широком диапазоне температур: от –45°С до +55°С. Скорость подъема электромеханической мачты не зависит от массы нагрузки и составляет 1м / 12с. С такой скоростью электромеханическая мачта с рабочей высотой 20 м достигнет максимальной высоты за 3 мин 25 с*. Для сравнения, установка аналогичной механической мачты потребует от 1 до 2 часов работы нескольких человек.

Для работы мачт этой серии не требуется использование компрессора, многоуровневых оттяжек и кольев, как в случае с механическими и пневматическими мачтами. Так как в электромеханической мачте не используется сжатый воздух, она способна удерживать заданную высоту неограниченное время, независимо от погодных условий. Электромеханическую мачту не требуется «надувать» изнутри, как это происходит с пневматическими мачтами. Её не надо «подкачивать», для удержания на заданной высоте.

Управление любой мачтой в этой серии осуществляется одним человеком. Всё что для этого нужно — подать питание на мачту 24 В или 28 В постоянного тока и нажать на кнопку подъема или спуска мачты. В случае внезапного прекращения подачи питания мачта фиксируется на текущей высоте. В этом случае оператор может продолжить подъём или спуск мачты вручную.

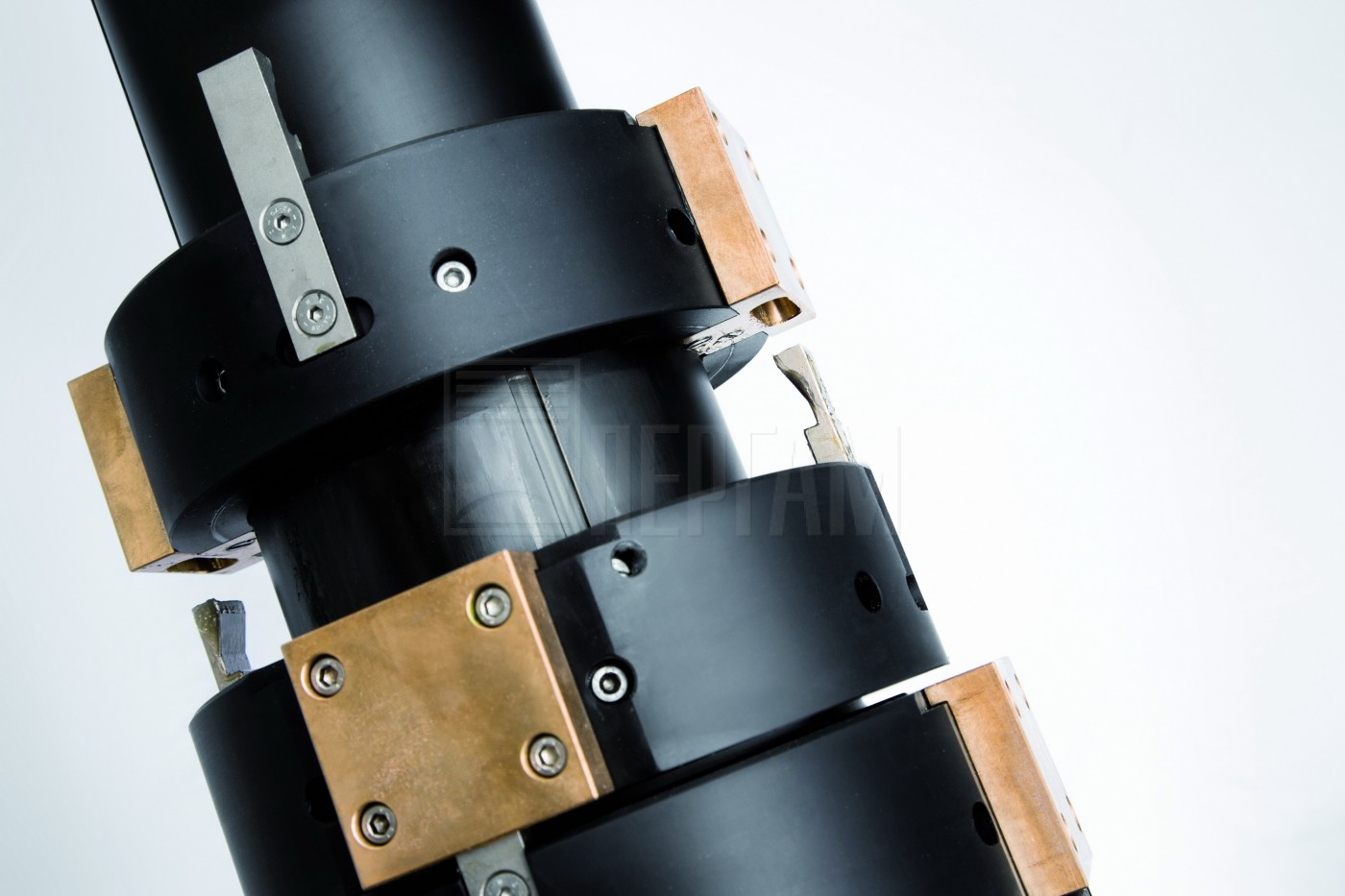

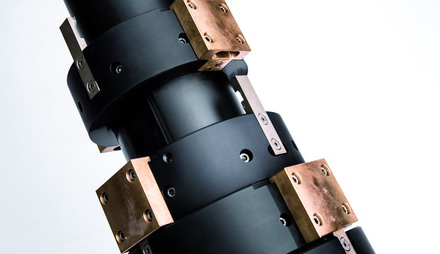

В электромеханических мачтах серии Pergam MT есть механизм защиты от поворота секций мачты вокруг вертикальной оси. Это особенно важно для систем наблюдения и узко направленных антенн. Корпус мачты выполнен из специальных сплавов с нанесением специальных покрытий, позволяющих эксплуатировать её в любых погодных условиях. При установке электромеханической мачты Pergam MT на транспортное средство (автомобиль, бронированная машина, прицеп) достаточно закрепить мачту за несущую (первую) секцию в двух местах: у основания мачты с помощью кронштейна и за вершину несущей секции.

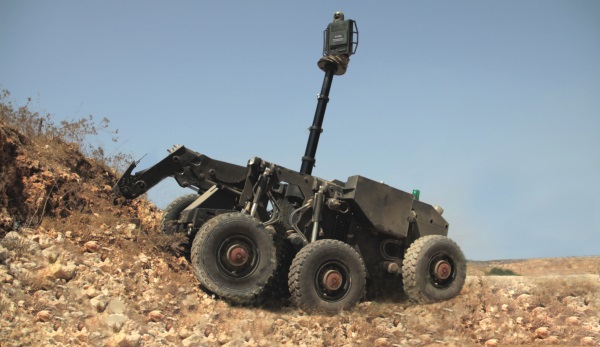

На базе электромеханических мачт удобно строить мобильные комплексы наблюдения, комплексы связи, телевизионные передвижные комплексы, метеорологические мобильные комплексы, где необходима быстро разворачивающаяся мачта без оттяжек, кольев и других узлов, требующих время для установки. Особое исполнение мачт этой серии допускает установку дополнительного электрического привода в основании мачты. В этом случае появляется возможность поворачивать мачту вокруг вертикальной оси с помощью пульта управления.

*- в расчете принята максимальная высота мачты 20 м, в сложенном виде - 2,9 м: (20 м - 2,9 м) х 12 = 3 мин 25 сек

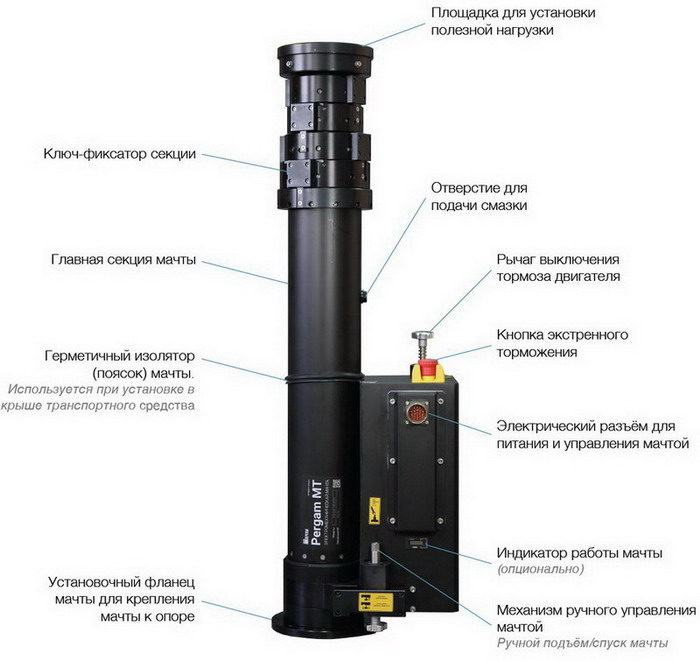

Устройство мачты

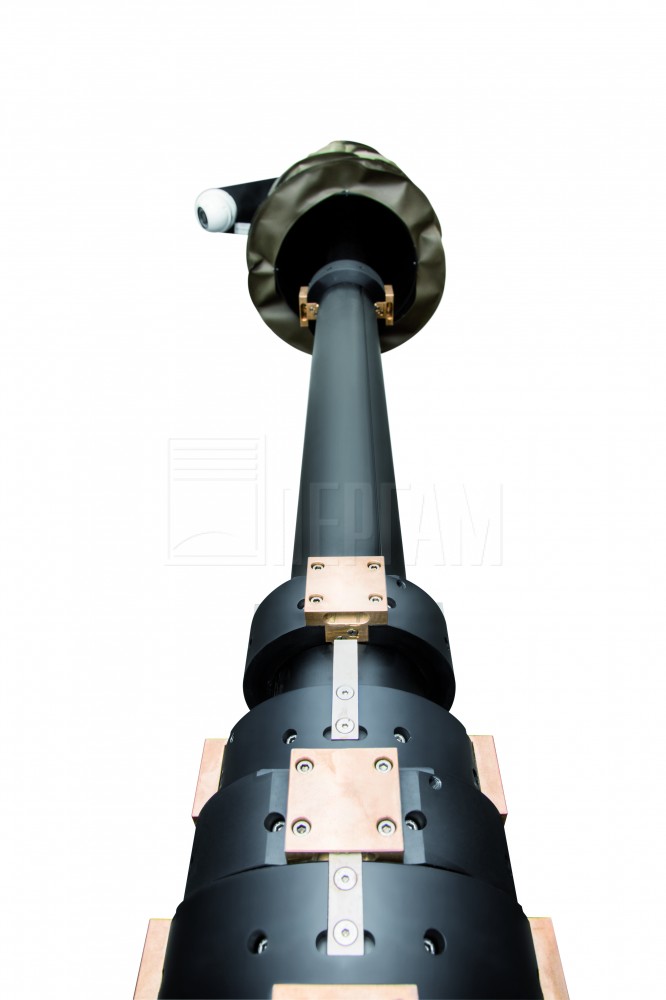

Мачта состоит из алюминиевых анодированных цилиндрических секций. Первая (нижняя) секция каждой мачты является главной секцией мачты и имеет наибольший диаметр. Главная секция мачты неподвижна, остальные секции мачты являются подвижными. Диаметр подвижных секций зависит от их расположения. Подвижные секции располагаются одна в другой, образуя телескопическую систему. Наличие штампованной шпоночной канавки и шпонок на всех секциях мачты предотвращает вращение каждой секции мачты по отношению к соседней.

В середине конструкции мачты находится телескопический винт с трапецеидальной резьбой. Когда начинается вращение, этот винт обеспечивает выдвижение и опускание секций мачты. В основании каждой секции имеется приводная гайка с трапецеидальной резьбой, которая сопрягается с винтом с трапецеидальной резьбой.

Рабочий блок, который выдвигает и убирает секции, приводится в действие электродвигателем, оснащённым тормозом. Тормоз активируется, когда пропадает электропитание или по окончании рабочего цикла, для предотвращения дальнейшего перемещения мачты. При отсутствии электропитания мачтой можно управлять вручную с помощью специального механизма ручного управления мачтой, расположенного в основании мачты.

Крепление мачты осуществляется в двух местах: за фланец в основании мачты и в верхней части главной секции мачты (неподвижной секции).

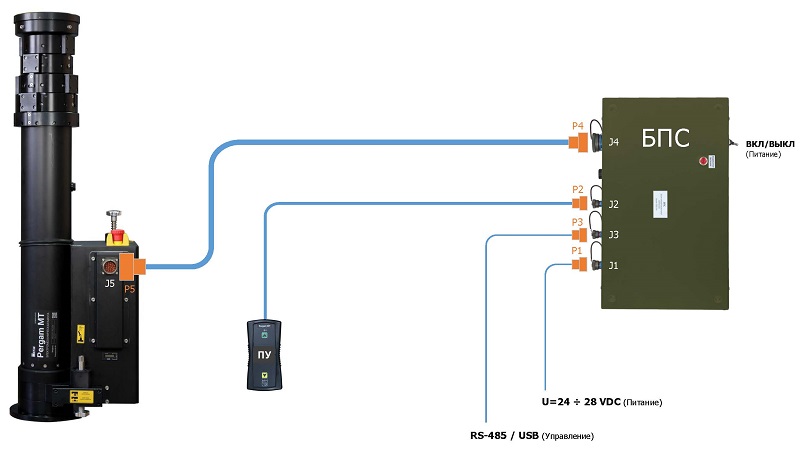

Схема подключения мачты

В комплект поставки мачты входит всё необходимое для подключения: мачта, блок преобразователей сигналов, пульт управления и комплект кабелей для подключения. Все, что необходимо сделать – подвести питание 24 В или 28 В постоянного тока и подать сигнал на подъём или спуск мачты с помощью пульта управления.

В комплект поставки электромеханической мачты Pergam MT входит: электромеханическая мачта, блок преобразователей сигналов (БПС), пульт управления, комплект кабелей для подключения, комплект механических частей для установки мачты на транспортное средство.

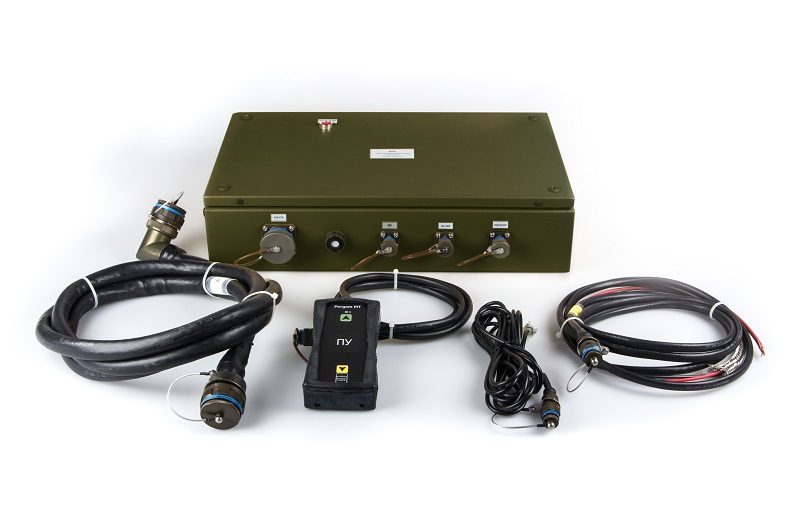

Внешний вид БПС с комплектом кабелей для подключения мачты и пультм управления.

По требованию заказчика мачта может комплектоваться опорно-поворотным устройством для управления положением полезной нагрузки.

Комплект поставки

Мачта электромеханическая
Блок преобразователей сигналов
Пульт Управления (ПУ)
Кабели для подключения
Крепление для установки мачты на транспорте
Оттяжки (опционально)
Паспорт
Руководство по эксплуатации

Инструкции и брошюры для Электромеханические мачты Pergam MT

МАЧТЫ и ТРЕНОГИ
pdf, 4.48 MB
Таблица характеристики
pdf, 195.72 KB

Возникли вопросы по товару?

Здравствуйте! Меня зовут Данил Рейнгардт. Я Директор представительства компании ПЕРГАМ в Республике Казахстан.

Готов ответить на все ваши вопросы по товару «Электромеханические мачты Pergam MT». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

+7 (7172) 787-220
dr@pergam.kz
Задайте вопрос специалисту

Технические характеристики

Полезная нагрузка	до 400 кг
Высота в рабочем состоянии	до 24 м
Время развертывания	1 м / 12 с
Количество секций	от 4 до 11
Электропитание	24В или 28 В , 40 А
Температура эксплуатации	от -45°С до +55 °С

Типовые модели электромеханических мачт

Рабочая высота	Высота в сложенном состоянии	Масса полезной нагрузки	Количество секций	Диаметр несущей секции
20 051	2 875	60	11	250
18 031	2 655	80	11	250
17 054	2 660	110	10	250
17 021	2 535	90	11	250
16 072	2 700	130	9	250
16 066	2 440	90	11	250
16 034	2 540	110	10	250
16 012	2 640	80	9	200
15 062	2 570	140	9	250
15 056	2 330	100	11	250
15 034	2 750	150	8	250
15 014	2 420	120	10	250
15 002	2 510	80	9	200
14 082	2 390	80	9	200
14 046	2 220	100	11	250
14 044	2 305	120	10	250
14 040	2 590	160	8	250
14 032	2 420	140	9	250
14 000	2 550	100	8	200
13 074	2 190	130	10	250
13 072	2 260	90	9	200
13 060	2 450	160	8	250
13 058	2 660	190	7	250
13 036	2 110	110	11	250
13 022	2 290	150	9	250
13 020	2 410	100	8	200
13 018	2 620	130	7	200
12 062	2 130	90	9	200
12 058	2 500	190	7	250
12 054	2 070	130	10	250
12 046	2 720	160	6	200
12 046	2 770	220	6	250
12 040	2 270	110	8	200
12 029	2 700	70	6	152
12 026	2 000	110	11	250
12 018	2 460	130	7	200
12 012	2 160	150	9	250
12 000	2 300	170	8	250
11 068	2 290	140	7	200
11 052	2 000	100	9	200
11 049	2 520	80	6	152
11 046	2 570	180	6	250
11 040	2 110	110	8	200
11 038	2 320	190	7	250
11 034	1 950	140	10	250
11 016	1 890	120	11	250
11 006	2 530	160	6	200
11 002	2 030	160	9	250
11 000	2 140	170	8	250
10 082	1 910	160	9	250
10 068	2 130	140	7	200
10 060	1 970	120	8	200
10 046	2 370	220	6	250
10 042	1 870	100	9	200
10 038	2 160	200	7	250
10 035	2 630	100	5	152
10 020	2 000	180	8	250
10 014	1 830	140	10	250
10 009	2 330	80	6	152
10 006	2 330	160	6	200
10 006	1 780	120	11	250
10 004	2 640	180	5	200
9 074	1 700	150	10	250
9 072	1 740	110	9	200
9 072	1 780	170	9	250
9 051	1 675	130	11	250
9 048	1 950	150	7	200
9 045	2 400	110	5	152
9 040	1 860	180	8	250
9 026	2 150	170	6	200
9 018	1 980	210	7	250
9 014	2 410	190	5	200
9 011	2 820	70	4	127
9 011	2 820	130	4	152
9 009	2 130	90	6	152
9 006	2 180	230	6	250
9 000	1 820	120	8	200
8 060	1 720	190	8	250
8 054	1 580	150	10	250
8 048	1 790	150	7	200
8 044	2 200	190	5	200
8 042	1 630	170	9	250
8 041	1 565	130	11	250
8 029	1 950	90	6	152
8 026	1 950	170	6	200
8 025	2 180	110	5	152
8 022	1 610	110	9	200
8 020	1 680	130	8	200
8 018	1 820	210	7	250
8 011	2 540	70	4	127
8 011	2 540	130	4	152
8 006	1 980	230	6	250
7 060	1 560	190	8	250
7 049	1 770	100	6	152
7 048	1 630	160	7	200
7 046	1 770	180	6	200
7 040	1 540	130	8	200
7 035	1 950	120	5	152
7 034	1 460	160	10	250
7 032	1 500	180	9	250
7 031	1 455	140	11	250
7 026	1 800	240	6	250
7 018	1 660	220	7	250
7 012	1 480	120	9	200
7 011	2 260	80	4	127
7 011	2 260	140	4	152
7 004	1 960	200	5	200
6 068	1 490	220	7	250
6 060	1 400	140	8	200
6 049	1 570	100	6	152
6 048	1 470	160	7	200
6 046	1 570	180	6	200
6 046	1 340	140	11	250
6 045	1 720	120	5	152
6 026	1 600	240	6	250
6 022	1 370	120	9	200
6 022	1 370	180	9	250
6 014	1 730	200	5	200
6 014	1 340	160	10	250
6 011	1 980	80	4	127
6 011	1 980	140	4	152
6 000	1 410	200	8	250
5 048	1 310	230	7	250
5 028	1 290	170	7	200
5 026	1 400	250	6	250
5 025	1 500	130	5	152
5 024	1 500	210	5	200
5 020	1 270	200	8	250
5 012	1 240	120	9	200
5 012	1 240	180	9	250
5 011	1 700	90	4	127
5 011	1 700	150	4	152
5 009	1 380	110	6	152
5 006	1 380	190	6	200
5 000	1 250	140	8	200
4 048	1 150	230	7	250
4 035	1 270	130	5	152
4 034	1 270	210	5	200
4 029	1 200	110	6	152
4 028	1 130	170	7	200
4 026	1 200	250	6	250
4 021	1 430	90	4	127
4 021	1 430	150	4	152
4 006	1 180	190	6	200
3 532	1 060	150	7	200
2 027	990	50	3	127

В таблице представлен перечень типовых моделей, полный перечень доступных моделей уточняйте по запросу.

Возможна доработка по требованию заказчика.

Файлы для Электромеханические мачты Pergam MT

МАЧТЫ и ТРЕНОГИ
pdf, 4.48 MB
Таблица характеристики
pdf, 195.72 KB

Комплектация

Мачта электромеханическая
Блок преобразователей сигналов
Пульт управления (ПУ)
Кабели для подключения
Крепление для установки мачты на транспорте
Оттяжки (опционально)
Паспорт
Руководство по эксплуатации

Файлы для Электромеханические мачты Pergam MT

МАЧТЫ и ТРЕНОГИ
pdf, 4.48 MB
Таблица характеристики
pdf, 195.72 KB

Отзывы к Электромеханические мачты Pergam MT

Правила публикации отзывов

Спасибо, что решили поделиться опытом! Ваш отзыв будет опубликован после проверки модератором.

Ваша оценка

Опыт использования

Несколько дней
Менее месяца
Несколько месяцев
Более года

Достоинства

Недостатки

Комментарий

Отправить отзыв

Ваша оценка

Добавить отзыв

Оценка покупателей

0 отзывов

Пока нет отзывов.

Обсуждение Электромеханические мачты Pergam MT

Добрый день! Где можно посмотреть данные по расчету мачт на ветровую нагрузку? Требуется ли выполнять поверочный расчет мачт с установленным оборудованием на действие ветровой нагрузки.

ответить
Михаил 15.11.2020
- Добрый день!

  В паспорте на конкретную модель мачты будет указана информация о допустимой ветровой нагрузке на 1 кв.м.

  На этапе выбора конкретной модели мачты Вам необходимо сформулировать все требования, предьявляемые к мачте (масса и габариты полезной нагруки, требуемые высоты в рабочем и сложенном состояниях, способ установки). Исходя из этого мы подберем модель мачты и сообщим допустимую ветровую нагрузку.

  ответить
  Александр Кудрявцев, Пергам 16.11.2020
Здравствуйте.
Мачта Pergam-MT может управляться по каналу RS-485. А где взять протокол обмена для управления с компьютера?

ответить
Смелов Сергей, инженер-программист ВНИИФТРИ 31.10.2019
- Добрый день, Сергей!

  Вся техническая документация, включая протокол управления мачтой, поставляется в комплекте с мачтой.

  ответить
  Александр Кудрявцев, Пергам 31.10.2019
Скажите пожалуйста, какова собственная масса мачты Pergam MT.5112?

ответить
Игорь 23.10.2018
- Масса мачты 194 кг.

  ответить
  Александр Кудрявцев, Пергам 24.10.2018
