Подвес HL2-640B + Gimbal
Поставляется в минимальные сроки

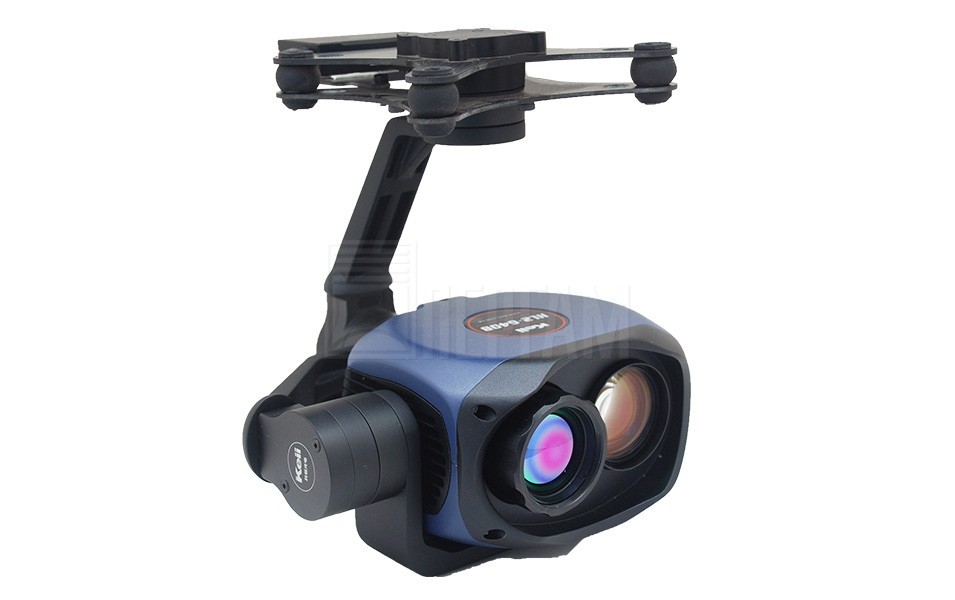

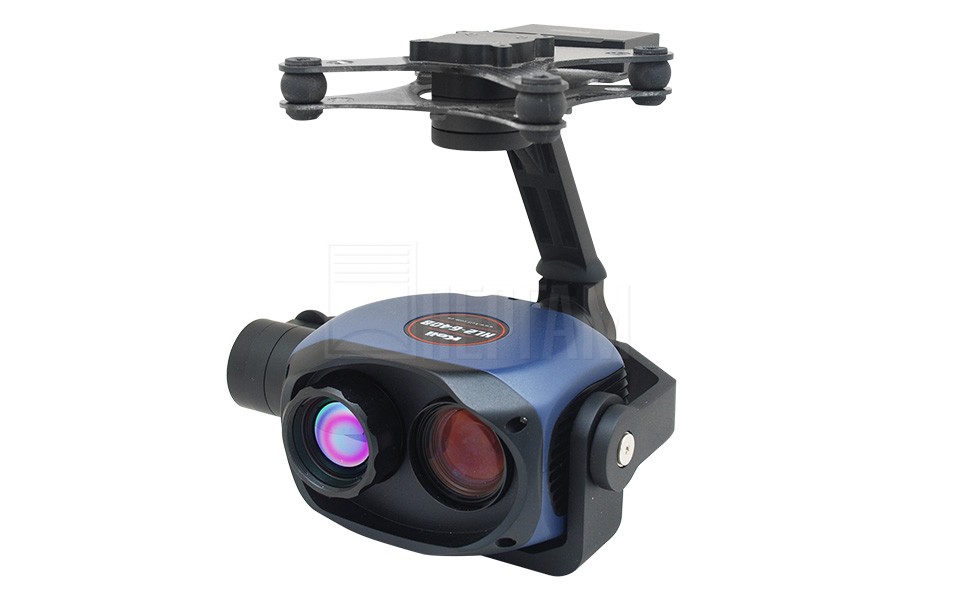

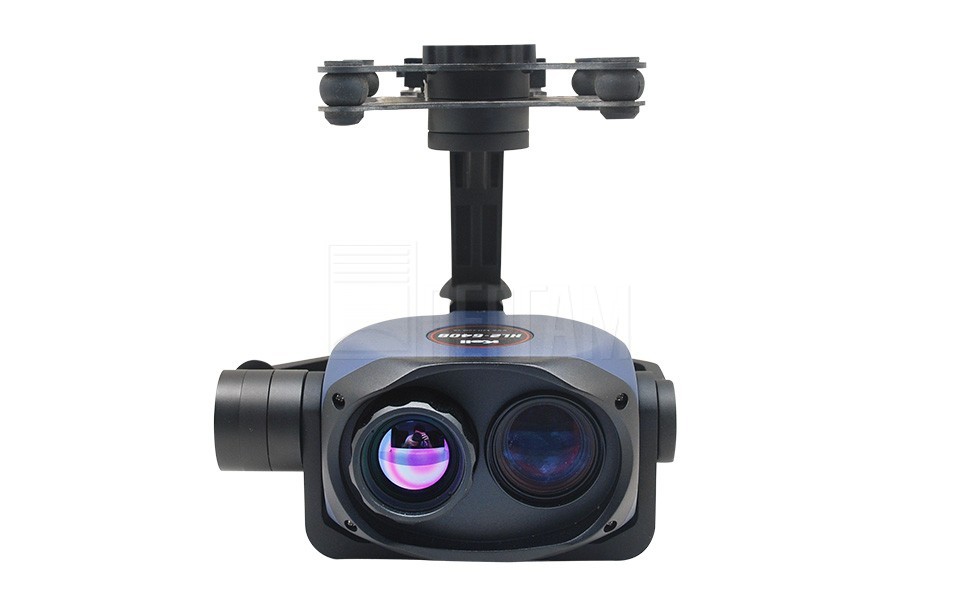

Подвес для БПЛА Gimbal с радиометрическим тепловизором HL2-640B и цифровой видеокамерой для тепловизионного обследования с воздуха. Тепловизор имеет матрицу с разрешением 640х480 пикселей, 25 мм объектив, в корпус устройства встроена портативная 16 мегапиксельная видеокамера. Тепловизор позволяет измерять температуру объектов в диапазоне от -20°С до +150°С. Есть функция автоматического захвата точки с максимально высокой температурой. Погрешность измерений ±2 градуса Цельсия. Дополнительно подвес может оснащаться GPS модулем.
Особенности тепловизионных подвесов
- Системы предназначены для установки на легких БПЛА, вес ≤360 г (без подвески).
- Поддержка ШИМ, S-BUS и последовательного интерфейса.
- 25 мм объектив с электрической фокусировкой (автофокусировка), разрешение ИК изображений 640х480 пикселей.
- Эквивалентная шуму разность температур (NETD): 50 мК, диапазон измерения температуры: от -20 до +150°С, погрешность:±2°С
- Видеоизображение 16 мегапикселей, 10 кратное оптическое масштаби-рование, запись видео в формате 1080P.
- Температура окружающей среды: -20°С до +50°С, исполнение корпуса IP54.
- Измерение и запись 16-битового радиометрического ИК изображения. Интеллектуальная динамическая настройка цветовой температуры.
- Частота кадров 50 Гц, частота кадров при полной динамической записи 20 Гц.
- Доступен модуль GPS-приемника для определения положения БПЛА. Привязка к GPS-координатам заголовков файлов изображений и видео, высокая эффективность управления данными.

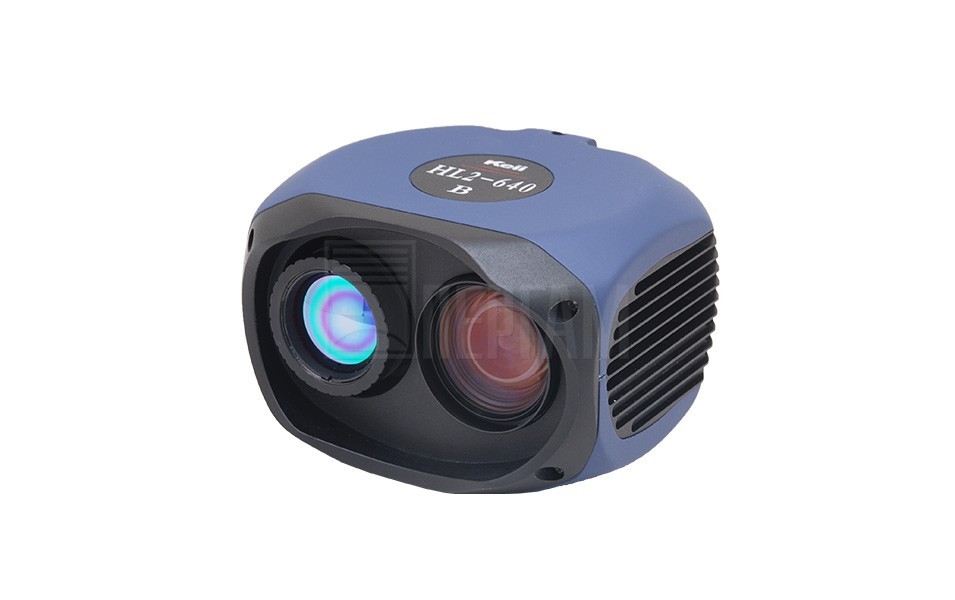

ИК камера
- Специально разработана для легких БПЛА;
- Запись в реальном масштабе времени 16-битовых радиометрических данных;
- Детектор с разрешением 640x480 пикселей или выше;
- Наложение в реальном времени географических данных и коорди-нат, синхронизация записи;
- Полная конфигурация системы.

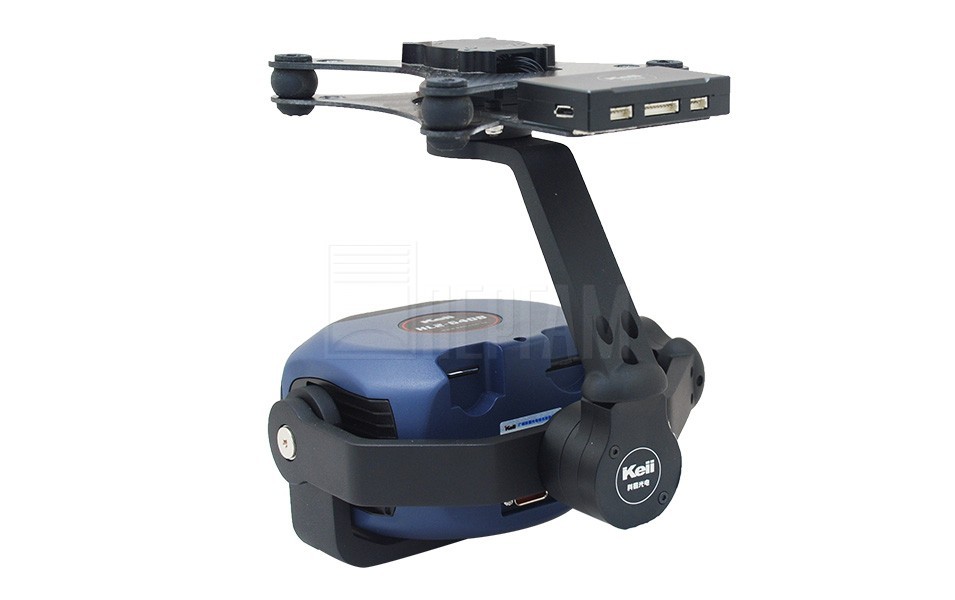

Подвес
- Точность управления позиционированием: ±0.01°;
- Диапазон перемещений: тангаж ±90°, рыскание ±150°;
- Интерфейс управления: ШИМ/ S-BUS/последовательный порт;
- Возможность адаптации к различным видам нагрузки;
- Режим сохранения: динамическая запись 16-битовых данных по температуре на SD-карту.
Технические характеристики Подвес HL2-640B + Gimbal
Технические характеристики
|

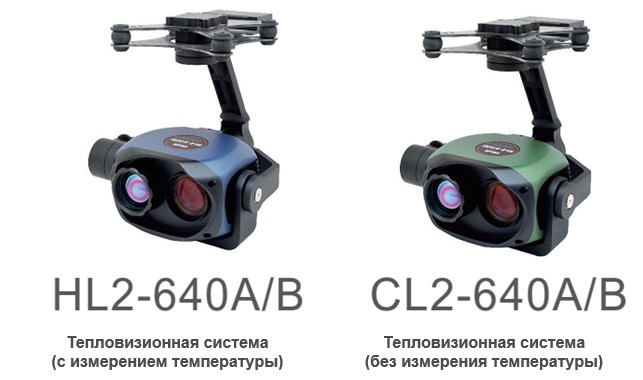

Параметр |
HL2-640A/B (с измерением температуры) |
CL2-640A/B (без измерения температуры) |
|
Температурная чувствительность |
0.05°С при 30°С |
– |
|
Частота кадров |
50 Гц / 60 Гц |
50 Гц / 60 Гц |
|
Оптический фокус |
Фокусное расстояние 25 мм, фиксированный фокус |
Фокусное расстояние 25 мм, фиксированный фокус |
|
Цифровое масштабирование |
4x, 8x, 16х |
4x, 8x |
|
Тип детектора |
Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов |
Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 640 × 480 элементов |
|
Спектральный диапазон |
7 ¸ 14 мкм |
7 ¸ 14 мкм |
|
Поле зрения |
25° × 18.7° |
25° × 18.7° |
|
Мгновенное поле зрения (IFOV) |
0.68 мрад |
0.68 мрад |
|
Диапазон измерения температуры |
-20°С ¸ +150°С |
– |
|
Погрешность |
±2°С или ±2% от показаний |
– |
|
Автоматическое отслеживание |
Автоматический захват максимальной температуры и |
– |
|
GPS-координаты (дополнительно) |
GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами |
GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами. |
|
Представление изображений |
|
|
|
Полный видеосигнал |
Полный видеосигнал NTSC / PAL |
Полный видеосигнал NTSC / PAL |
|
Палитра |
Белый-горячий / черный-горячий / "горячее железо" |
Белый-горячий / черный-горячий / "горячее железо" |
|
цифровая видеокамера |
|
|
|
Разрешение |
2 мегапикселя (A) или 16 мегапикселей (B) |
2 мегапикселя (A) или 16 мегапикселей (B) |
|
Частота |
1080px30 |
1080px30 |
|
Масштабирование |
10-кратное оптическое масштабирование |
10-кратное оптическое масштабирование |
|
Оптический фокус |
Автоматическая и ручная фокусировка |
Автоматическая и ручная фокусировка |
|
Параметры окружающей среды |
|
|
|
Температура окружающей среды |
-20°С ¸ +50°С |
-20°С ¸ +50°С |
|
Температура хранения |
-40°С ¸ +70°С |
-40°С ¸ +70°С |
|
Относительная влажность |
Рабочая и хранения от 10% до 95% без конденсации |
Рабочая и хранения от 10% до 95% без конденсации |
|
Подвеска |
|
|
|
Точность позиционирования |
±0.01° |
±0.01° |
|
Диапазон перемещений |
По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25° |
По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25° |
|
Интерфейс управления |
ШИМ / S-BUS / последовательный порт |
ШИМ / S-BUS / последовательный порт |
|
Сохранение данных |
Запись 16-бит. радиометр. ИК-изображений на SD-карту |
Запись ИК-изображений и видео на SD-карту |
|
электропитание |
|
|
|
Рабочее напряжение |
11 ¸ 50 В |
11 ¸ 50 В |
|
Средняя потребляемая мощность |
12 Вт |
12 Вт |
|
размеры и вес |
|
|
|
Размеры |
100 x 88 x 67 мм |
100 x 88 x 67 мм |
|
Вес |
£360 г |
£360 г |
