Подвес HL-640S + Gimbal

Подвес с полноценным тепловизором, объектив 25мм
Артикул: 22737
Цена по запросу
Поставляется в минимальные сроки

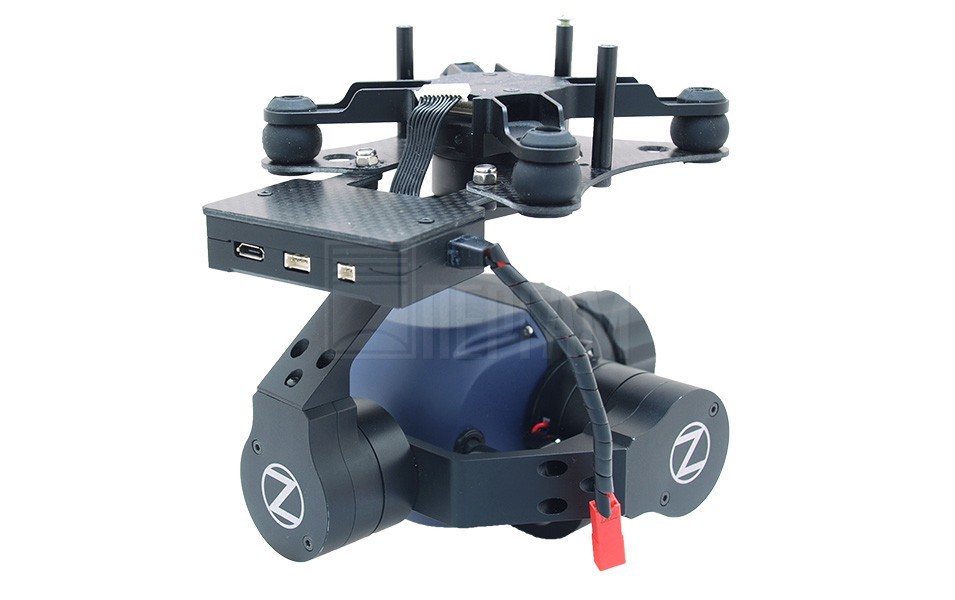

Подвес HL-640S + Gimbal
описание в pdf

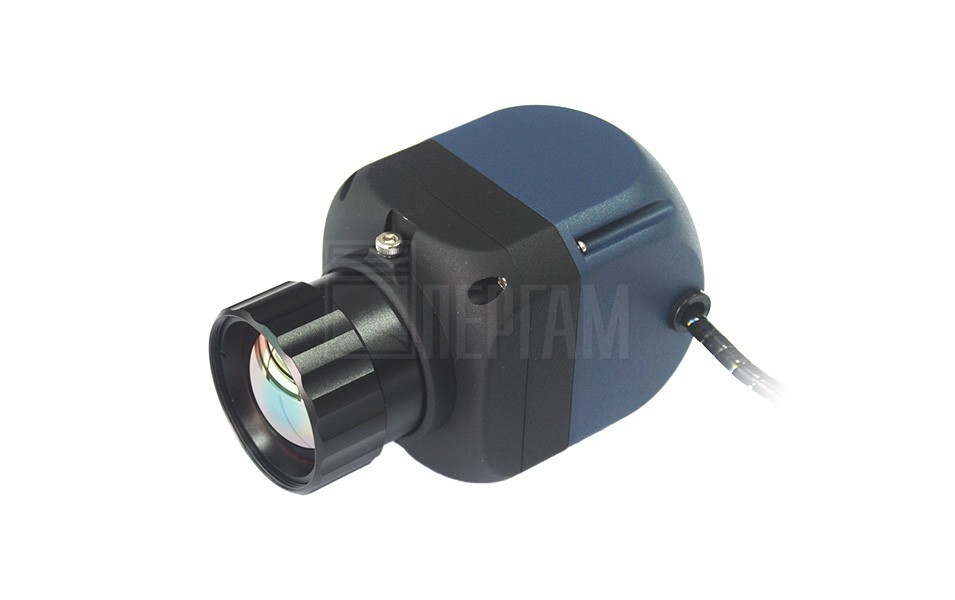

Лёгкий и прочный подвес оснащён радиометрическим тепловизором HL-640S с разрешением матрицы 640 × 480 пикселей. Тепловизор имеет стандартный 25 мм объектив, позволяет измерять температуру объектов в диапазоне от -20°С до +150°С, автоматически захватывает место с максимально высокой температурой.

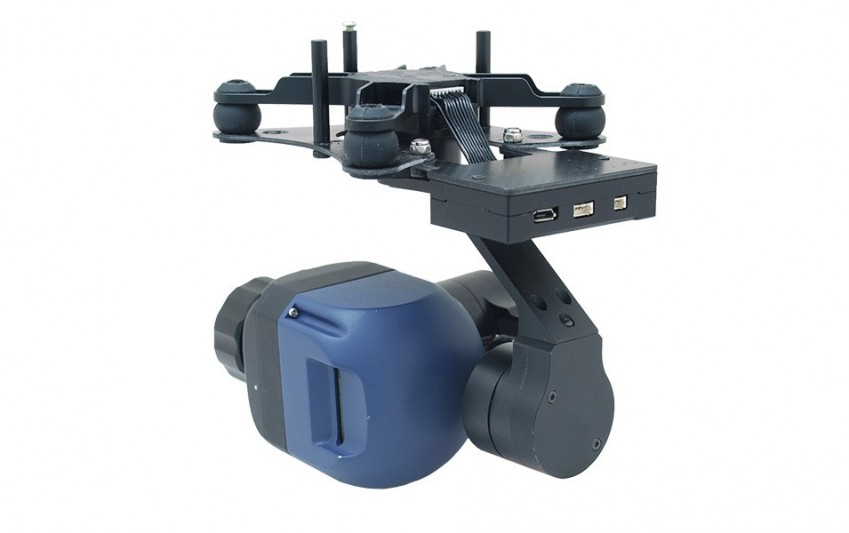

Подвес предназначен для установки на лёгкие беспилотные летательные аппараты. Применяется для тепловизионной инспекции зданий, ЛЭП и других промышленных объектов с воздуха, где требуется измерение температуры перегретых участков. Комплект тепловизора с подвесом весит 490 грамм.

Подвесы с тепловизорами

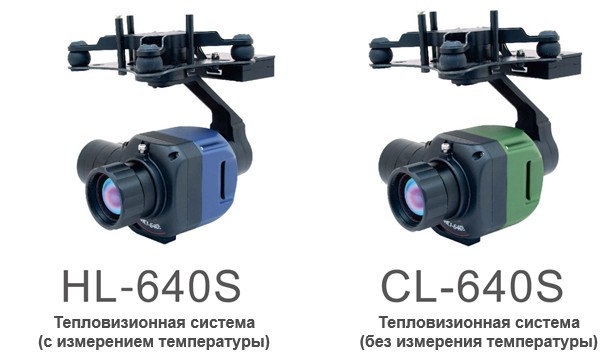

Особенности подвесов с тепловизорами HL и CL серии

  • Системы предназначены для установки на легких БПЛА, вес ≤210 г (без подвески); ≤490 г (с подвеской).
  • Поддержка ШИМ, S-BUS, последовательного интерфейса.
  • 25 мм объектив с постоянным фокусом, достаточен для основных задач.
  • Эквивалентная шуму разность температур (NETD): 50 мК, диапазон измерения температуры: -20° +150°С, погрешность: ±2°С
  • Рабочая температура окружающей среды: от -20°С до +50°С, доступна подвеска.
  • Сохранение 16-битового радиометрического видео на SD-карте.
  • Частота кадров 50 Гц, частота кадров при полной динамической записи 20 Гц.
  • Возможность изменения цветовой палитры с помощью пульта управле-ния.
  • Доступен модуль GPS-приемника для определения положения БПЛА.
  • Дополнительный выход HDMI HD с интерфейсом HDMI, HD-разрешение 1920×1080, возможность подключения приемника и передатчика HD-изображений.

Технические характеристики Подвес HL-640S + Gimbal

Технические характеристики тепловизоров и подвесок

Тепловизоры:

HL-640S (с измерением температуры)

CL-640S (без измерения температуры)

Температурная чувствительность

0.05°С при 30°С

Частота кадров

50 Гц / 60 Гц

50 Гц / 60 Гц

Оптический фокус

Фокусное расстояние 25 мм, фиксированный фокус
(на расстоянии 10 м свободный фокус)

Фокусное расстояние 25 мм, фиксированный фокус
(на расстоянии 10 м свободный фокус)

Цифровое масштабирование

4x, 8x

4x, 8x

Тип детектора

Матрица в фокальной плоскости (FPA),
неохлаждаемый микроболометр 640 × 480 элементов

Матрица в фокальной плоскости (FPA),
неохлаждаемый микроболометр 640 × 480 элементов

Спектральный диапазон

7 ¸ 14 мкм

7 ¸ 14 мкм

Поле зрения

25° × 18.7°

25° × 18.7°

Мгновенное поле зрения (IFOV)

0.68 мрад

0.68 мрад

Диапазон измерения температуры

-20°С ¸ +150°С

Погрешность

±2°С или ±2% от показаний

Автоматическое отслеживание
максимальной температуры

Автоматический захват максимальной температуры и
отображение этих данных на дисплее в реальном времени

GPS-координаты (дополнительно)

GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами

GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции. Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами.

Представление изображений



Полный видеосигнал

Полный видеосигнал NTSC / PAL

Полный видеосигнал NTSC / PAL

Палитра

Белый-горячий / черный-горячий / "горячее железо"

Белый-горячий / черный-горячий / "горячее железо"

Параметры окружающей среды



Температура окружающей среды

-20°С ¸ +50°С

-20°С ¸ +50°С

Температура хранения

-40°С ¸ +70°С

-40°С ¸ +70°С

Относительная влажность

Рабочая и хранения от 10% до 95% без конденсации

Рабочая и хранения от 10% до 95% без конденсации

Подвеска



Точность позиционирования

±0.01°

±0.01°

Диапазон перемещений

По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°

По наклону -90° ¸+30°, по азимуту ±150°, по крену ±25°

Интерфейс управления

ШИМ / S-BUS / последовательный порт

ШИМ / S-BUS / последовательный порт

Сохранение данных

Запись 16-бит. радиометр. ИК-изображений на SD-карту

Запись ИК-изображений и видео на SD-карту

электропитание



Рабочее напряжение

11 ¸ 50 В

11 ¸ 50 В

Средняя потребляемая мощность

6 Вт

6 Вт

размеры и вес



Размеры

99 x 54 x 65 мм

99 x 54 x 65 мм

Вес

£210 г / £490 г (с подвеской)

£210 г / £490 г (с подвеской)
