Комплект BAUR рaula

Комплект BAUR для определения фаз
Артикул: 22501
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
BAUR рaula
описание в pdf

Определение фаз высоковольтных кабелей безопасно, быстро, надёжно

Прибор для определения фаз paula предназначен для точной идентификации фаз средне- и высоковольтных кабелей в заземленном и замкнутом накоротко состоянии. Благодаря тому, что в процессе измерения нет необходимости изменять замкнутое накоротко и заземленное состояние измеряемого кабеля, прибор paula обеспечивает максимальный уровень безопасности для выполняющего испытание персонала и соответствует требованиям безопасности согласно стандарту EN 50110-1 (VDE 0105-1).

Преимущества комплекта paula:

  • Точное определение фаз для кабелей длиной до 40 км
  • Высочайший уровень безопасности благодаря использованию с заземленными и замкнутыми накоротко кабелями согласно стандарту EN 50110-1 (DIN VDE 0105-100)
  • Благодаря компактной конструкции сигнального зажима пригоден для распределительных устройств всех моделей
  • Работа в режиме готовности к эксплуатации до 2 недель (режим Standby)

Стандарт EN 50110-1:2013 (VDE 0105-1:2014-02) предписывает, что все части установки, с которыми выполняются работы, должны быть заземлены и замкнуты накоротко в зоне выполнения работ. Если для выполнения измерения необходимо удалить заземление и отменить закороченное состояние, следует принять другие надлежащие меры обеспечения безопасности.

Прибор чрезвычайно прост в использовании: на одном конце кабеля к заземленным и замкнутым накоротко проводам подключаются сигнальные зажимы, которые индуктивно передают в кабель сигналы на соответствующей каждой жиле специальной частоте. На другом конце кабеля детектор paula регистрирует и обрабатывает эти измерительные сигналы. При касании каждой жилы измерительным наконечником на дисплее детектора отображаются соответствующие фазы — L1, L2 или L3.
Сигнальные зажимы прибора paula предназначены специально для использования в компактных распределительных устройствах и в условиях ограниченного пространства (например, в элегазовых распределительных устройствах SF6).

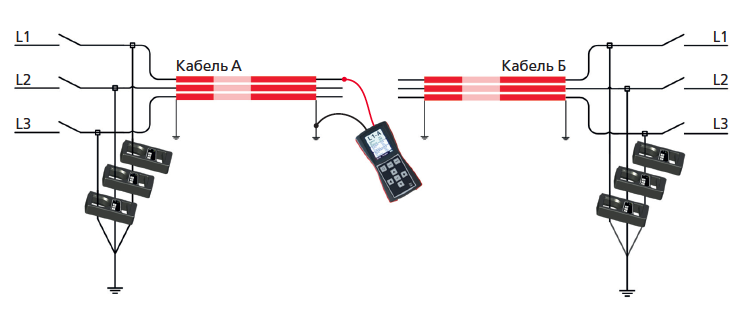

Схема подключения (2 кабеля)

Характеристики

  • Точная идентификация фаз в оба направления перед монтажом муфт
  • При низком уровне затухания кабеля возможно определение фаз кабелей длиной до 40 км, что позволяет измерять подводные кабельные линии
  • Эффективный метод измерения, исключающий ошибки
  • Возможность определения фаз в разветвленных кабельных сетях
  • Безопасность и простота подключения
  • Нет необходимости присутствия второго человека на другом конце кабеля для определения фаз
  • Инновационная конструкция сигнальных зажимов обеспечивает удобное и стабильное подключение к кабелю
  • Благодаря компактной конструкции сигнальных зажимов возможно подключение в компактных устройствах с ограниченным свободным пространством
  • Благодаря мощному литий-полимерному аккумулятору сигнальные зажимы могут находится в режиме
  • готовности к эксплуатации до 2 недель
  • Мощный литий-полимерный аккумулятор позволяет устанавливать сигнальные зажимы в режиме готовности к эксплуатации на срок до 2 недель.
  • Удобное для пользователя и интуитивно понятное управление
  • Информация, отображаемая на детекторе:
    • идентифицированная фаза
    • результаты двух последних измерений
    • состояние аккумулятора сигнального зажима
  • Автоматическая самодиагностика детектора после включения

Видео обзор Baur Paula

Технические характеристики BAUR рaula

Технические характеристики

Сигнальные зажимы
Определение фаз кабеля длиной до 40 км (при низком уровне затухания сигнала)
Макс. диаметр кабеля 70 мм
Макс. количество одновременно идентифицируемых фаз Десять 3-фазных кабелей (при определении фаз в кабельных сетях с Т-образным разветвлением)*
Аккумулятор Литий-полимерный аккумулятор
Продолжительность работы от аккумулятора Во включенном состоянии: мин. 12 ч
В автоматическом режиме: мин. 2 недели
Вид защиты IP 44
Габариты (Ш x В x Г) прибл. 200 x 110 x 42 мм
Вес 0,9 кг
Детектор
Срок службы аккумулятора не менее 100 измерений
Аккумуляторы Щелочные элементы 1,5 В IEC LR6 (4 шт.)
Дисплей Графический ЖК-дисплей (TFT), удобочитаем при солнечном свете
Вид защиты IP 55
Габариты (Ш x В x Г) прибл. 215 x 100 x 39 мм
Вес 0,4 кг
Языки микропрограммы английский, немецкий, испанский, голландский, польский, французский, итальянский
Транспортировочный кейс с зарядным блоком
Напряжение питания 90–300 В пер. т.
Потребляемая мощность 30 Вт
Вид защиты в закрытом состоянии IP 68
в открытом состоянии IP 42
Габариты (Ш x В x Г) прибл. 405 x 325 x 176 мм
Вес 7,0 кг
Общие данные
Температура окружающей среды (рабочая) от 0 до +40°C
Температура хранения от -20 до +60°C
Влажность воздуха 30–90%, без конденсации
Безопасность и электромагнитная
совместимость
Соответствует директивам ЕС по низковольтному оборудованию (2014/35/ЕС) и по электромагнитной совместимости (2014/30/ЕС)

Комплектация и опции

Объем поставки

  • Комплект сигнальных зажимов (3 шт.)
  • Детектор
  • Комплект соединительных кабелей для детектора
  • Транспортировочный кейс с зарядным блоком
  • Сетевой кабель
  • Руководство по эксплуатации

Опции

  • Комплект сигнальных зажимов, состоящий из:
    • 3 сигнальных зажимов
    • транспортировочного кейса с зарядным блоком
    • сетевого кабеля
  • Комплект детектора, состоящий из:
    • 1 детектора
    • комплекта соединительных кабелей
