Высокотемпературное измерение коррозии с помощью толщиномера 45MG

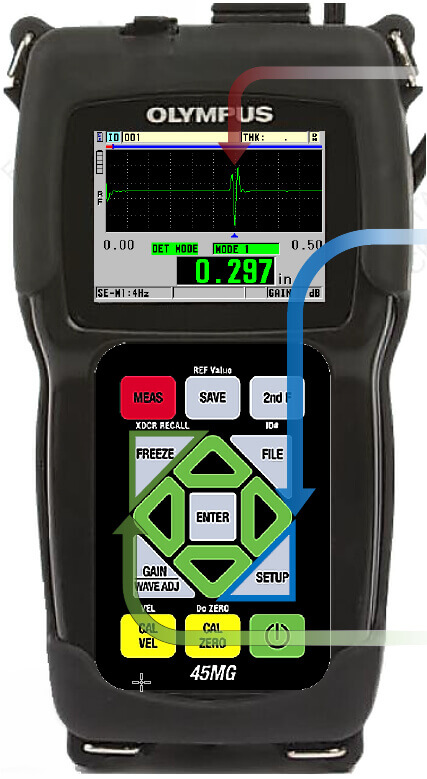

Толщиномер 45MG

Толщиномер 45MG – очень простой в использовании прибор, практически не требует подготовки оператора, способен решить любые задачи, связанные с толщинометрией. Прочная конструкция соответствует стандарту IP67, может применяться во взрывоопасной атмосфере. Одним из главных применений 45MG является измерение остаточной толщины труб, резервуаров, сосудов высокого давления, корабельных корпусов и других конструкций, подверженных коррозии или эрозии. Для этих целей, с прибором чаще всего используются раздельно-совмещенные преобразователи.

Полезные советы по работе с толщиномером 45MG

1) в 45MG (с активированной программной опцией 45MG -изображения развёртки А):
-отрегулировать усиление (добавить от 5 до 6 дБ) и длительность (диапазон) развертки так, чтобы видеть сигнал от обратной стороны, измеряемой стенки.

1.1) Если 45MG без программной опции 45MG, то просто увеличить усиление до максимума.

2) Перевести измерения в режим максимального обновления данных. Для этого:
- нажать кнопку [SETUP];
- выбрать [ИЗМ.];
- выбрать [РЕЖИМ ИЗМЕРЕНИЙ];
- в [СКОРОСТЬ ИЗМЕРЕНИЯ] установить [MAKC] ≈20 Гц.

3) нанести высокотемпературную акустическую контактную жидкость на ПЭП:
- среднетемпературная H-2, подходит при температурах до 398° C;
- высокотемпературная I-2, подходит при температурах для 675° C.

4) Прижать ПЭП с контактной жидкостью к измеряемой поверхности (не более 5 секунд). Если удовлетворительный результат получить не удалось, то дать ПЭП остыть, нанести на поверхность ПЭП больше акустической жидкости и произвести измерение снова (не более 5 секунд в контакте с поверхностью).

5) Нажать кнопку [FREEZE], при получении удовлетворительного результата (форма волны и значение толщины на экране прибора удовлетворяют). Если требуется, отрегулировать усиление и установить игнорирование ненужных сигналов.

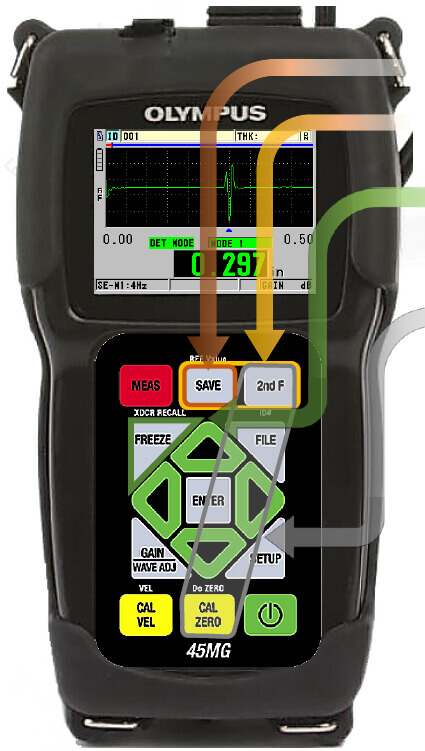

6) Нажать кнопку кнопку [Save] чтобы сохранить значение толщины

6.1) или комбинацию кнопок [2nd F], [Save] чтобы сохранить значение толщины с данными о форме волны.

7) Нажать кнопку [FREEZE] снова, чтобы перейти к измерению следующей точки объекта контроля.

8) Периодически удалять контактную жидкость с поверхности ПЭП и выполнять калибровку нуля, для этого нажать кнопку [2nd F] и [CAL ZERO]. Это устраняет погрешности от термических процессов в ПЭП.

9) Не позволять ПЭП сильно нагреваться. ПЭП нужно остыть после каждого измерения. Чтобы быстро охладить ПЭП, контактную поверхность можно опускать в холодную воду. После воды, вытереть контактную поверхность ПЭП выполнить калибровку нуля снова с помощью последовательности кнопок [2nd F] и [CAL ZERO].

Какие ПЭП можно использовать для высокотемпературных измерений:

• до 500°: D790, D791;
• до 50°: D7910, D7912, D7913, D794, D7906, MTD705;
• до 400°: D797;
• до 150°: D798, D799, D7226.
