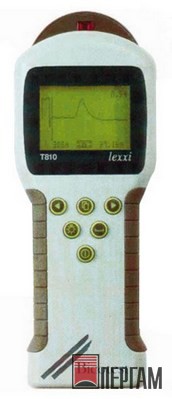

Рефлектометр Bicotest LEXXI T810

Ручной локатор для поиска неисправностей кабелей
Артикул: 21715
Снят с производства
Рекомендуемая замена
Гарантия производителя:
12 месяцев

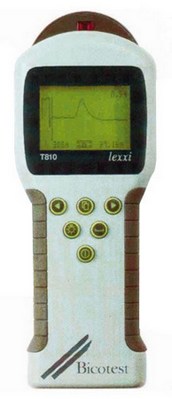

Bicotest LEXXI™ T810
описание в pdf

Локаторы неисправностей кабелей

Ручной локатор неисправностей кабелей Lexxi это времяимпульсный рефлектометр (Time Domain Reflectometry - TDR). Принцип работы заключается в следующем. Электрические импульсы подаются в кабель, часть энергии импульсов будет отражаться от различного рода нарушений однородности кабеля или его повреждений и возвращаться назад в прибор. Нарушение однородности кабеля обычно имеет место в точках соединения кабелей, при изменении типа кабеля или на дальнем конце тестируемого кабеля, в то время, как типичные повреждения кабеля представляют собой короткие замыкания, обрывы цепи или места соединений с высоким сопротивлением. Эти импульсы распространяются с определенной скоростью, которая зависит от вида изоляции между двумя проводниками. Информация на экране дисплея локатора Lexxi отображается в форме следа, где отраженные сигналы показаны как отклонения от горизонтальной линии. Кроме того, с левой стороны экрана отображается вводимый в кабель импульс.

Где используется кабельный локатор?

Кабельный локатор Lexxi вы можете использовать для тестирования практически любого типа кабеля, состоящего из двух и более металлических элементов — одним из которых может быть металлическая оплетка или экран кабеля. Прибор поставляется с одной из четырех опций использования тестовых проводов для оптимизации процесса измерения в кабелях витая пара сопротивлением 100 Ом, в коаксиальных кабелях сопротивлением 75 Ом или 50 Ом, либо в силовых кабелях сопротивлением 25 Ом. Провод для тестирования силовых кабелей защищен предохранителем и имеет блокирующий фильтр, позволяющий работать с кабелями, находящимися под напряжением до 600 В (эффективное значение или пик напряжения постоянного тока). Прибор имеет максимальный диапазон измерения 3000 метров.

Локатор Lexxi имеет прочную и надежную конструкцию, водонепроницаемое исполнение и широкий диапазон рабочих температур, позволяющий его эксплуатировать практически в любых погодных условиях.

  • Lexxi™ T810 представляет последнее поколение ручных локаторов для поиска неисправностей кабелей и обеспечивает за счет использования новейших технологий значительное сокращение затрат времени на локацию и исключительно высокие эксплуатационные характеристики.
  • Lexxi™ T810 является универсальным прибором, который может быть эффективно использован при локации как на небольших, так и значительных расстояниях любых типов металлических кабелей. Простое переключение режимов работы обеспечивает возможность локации сетей кабельного телевидения, телекоммуникационных и цифровых линий передачи информации, кабелей витая пара, а также коаксиальных кабелей с импедансом 75 и 50 Ом.
  • Применение новейших разработок (Патент № 2318465) обеспечивает универсальность и простоту использования этого прибора для тестирования кабелей.
  • Большой дисплей с подсветкой и функциональные клавиши позволяют работать с прибором при температуре -20°С и использовать его в самых различных условиях локации.
  • Точность локации неисправностей до 20 см на самом низком диапазоне.
  • Автоматическая компенсация ослабления сигнала в кабеле гарантирует простоту локации неисправностей на любых расстояниях при отсутствии необходимости в балансе импедансов и регулировании уровня усиления.
  • В зависимости от выбранного типа кабеля по умолчанию автоматически устанавливается скорость распространения импульсов, импеданс и параметры схемы компенсации ослабления сигнала в кабеле.

Отличительные характеристики

  • Простота использования с помощью одной руки
  • Универсальный ручной прибор для локации как на небольших, так и значительных расстояниях
  • Простое переключение режимов работы обеспечивает возможность локации различных типов кабелей, включая кабели переменного тока под напряжением при использовании провода с блокирующим фильтром
  • Компенсация ослабления сигнала в кабеле и узкий импульс, обеспечивающий возможность ясной и четкой трассировки по изображению на экране дисплея
  • Большой дисплей с высоким разрешением
  • Жидкокристаллический дисплей с возможностью эксплуатации при температуре -20°С
  • Удобные функциональные клавиши
  • Минимальная длительность импульсов 7 nсек
  • Традиционная надежность оборудования фирмы Bicotest
  • Гарантия два года

Опасно присоединять тестовые провода 50 Ом, 75 Ом и витая пара (используемые как стандартные или в качестве дополнительных принадлежностей) к кабелям, находящимся под опасным напряжением. Опасный уровень напряжения определен как напряжение выше 30 В (эффективное значение) (42,4 пиковое) переменного тока или 60 В по-стоянного тока. При этом, однако, допустимо присоединение проводов витая пара к телекоммуникационным сетям, имеющим соответствующие таким системам уровни напряжения.

Кабели, находящиеся под напряжением, представляют опасность из-за возможности удара током или возникновения электрической дуги (вызываемой коротким замыканием в цепи), которые в свою очередь могут привести к ожогам или воспламенению. Защищенные предохранителем тестовые провода с блокирующим фильтром используются для защиты от электрического удара или электрической дуги, когда выполняется тестирование кабелей под напряжением до 600 В (эффективное значение) переменного тока 50/60 Гц или 600 В постоянного тока; категория установки III (Installation Category III) с максимальной ожидаемой величиной тока неисправности системы 46 кА. Необходимые подключения к кабелям под напряжением должны выполняться только квалифицированным персоналом, имеющим соответствующий сертификат.

Тестовые провода должны подключаться вначале к локатору Lexxi, а только затем к тестируемому кабелю; и отключать их необходимо сначала от тестируемого кабеля, а потом - от локатора Lexxi. В зависимости от конкретной практической задачи, отрасли промышленности и расположения прибора может возникнуть необходимость в соблюдении дополнительных мер безопасности. Консультируйтесь, пожалуйста, в сервисном центре компании ПЕРГАМ.

Обслуживание

Этот прибор имеет ряд параметров и элементов (не батареи питания), которые не могут обслуживаться пользователем. В очень редких случаях появления неисправностей, пожалуйста, возвратите прибор в ближайший сервисный центр для замены. Для сохранения точности прибора рекомендуется его ежегодная калибровка и техническое обслуживание. Компания ПЕРГАМ имеет всё необходимое оборудование для выполнения технического обслуживания, если это потребуется.

Технические характеристики Bicotest LEXXI™ T810

Технические характеристики

Диапазоны локации (номинально): 10 м, 30 м, 100 м, 300 м, 1000 м, 3000 м при скорости распространения импульсов 0,67
Погрешность: ± 0,9% от диапазона
Разрешающая способность: ± 1% от диапазона
Скорость распространения: Изменяется в пределах от 0,2 до 0,99
Последнее из использованных чисел автоматически запоминается
Усиление: Автоматическое по вертикали
Параметры импульса:
Длительность: От 7 nсек до 2 mсек, выбирается в соответствии с диапазоном
Амплитуда: 5 В номинальная без нагрузки
Выходной импеданс: 25 Ω, 50 Ω, 75 Ω, 100 Ω; выбирается переключателем
Регулирования баланса: Не требуется
Выход:
Разъемы для подключения: 2 x 4 мм на высоте 19 мм
Защита: Прибор не выходит из строя при подаче на его вход напряжения 250 В (эффективное значение) переменного тока. Однако, по причине безопасности НЕ следует работать при этих условиях. Для обеспечения безопасного использования прибора при тестировании кабелей под напряжением ДОЛЖЕН применяться тестовый провод с предохранительным блокирующим фильтром.
Дисплей:
Тип: Жидкокристаллический с подсветкой, разрешение 128 x 64 пикселей
Курсор: Одна вертикальная линия
Режимы (реальное время): Трассировка отдельной линии
Выбор типа кабеля (установка скорости распространения, по умолчанию алгоритма усиления и величины импеданса)
Контрастность экрана с автоматической температурной компенсацией
Настройка скорости распространения
Питание: 6 алкалиновых АА батарей LR6
Рабочая температура: От -20°С до +55°С
Температура хранения: От -30°С до +70°С
Относительная влажность: 93% при +40°С
Защита от проникновения влаги: В соответствии с BS 2011, Part 2.1 R/IEC 68-2-18, Test Ra
Категория безопасности: В соответствии с требованиям директивы 73/23/EEC и правилами директивы 93/68/EEC; BS EN 41003: 1997
Соответствие соглашению ЕМС: ЕС директива 89/336/EEC и правила директивы 93/68/EEC
Размеры: 250 x 100 x 55 мм
Вес: 600 г (включая батареи, без проводов)
Обозначение при заказе: Выбирайте Т810/1 плюс провода в соответствии с конкретным применением
Т810/1: Локатор LEXXIä с пылевлагонепроницаемой наплечной сумкой с ремнем, 6 алкалиновых батарей АА и инструкция по эксплуатации; кабель
L810/1/PWR: Тестовый провод с предохранительным блокирующим фильтром для подключения к силовым кабелям под напряжением переменного тока. Максимальное напряжение 600 В (эффективное значение), 50/60 Гц
L810/1/50: Провод с импедансом 50 Ом для тестирования коаксиальных кабелей и силовых обесточенных кабелей
L810/1/75: Провод с импедансом 75 Ом для тестирования коаксиальных кабелей
L810/1/100: Провод с импедансом 75 Ом для тестирования кабелей витая пара
L810/1/BNC-F: Адаптер для подключения LEXXI™ к разъему BNC
Гарантия: 2 года

В комплект поставки входят

  • Lexxi T810 Локатор неисправностей кабелей
  • Сумка для переноски
  • Инструкция по эксплуатации
  • Зажим типа "крокодил" блокирующего фильтра - красный
  • Зажим типа "крокодил" блокирующего фильтра - черный
