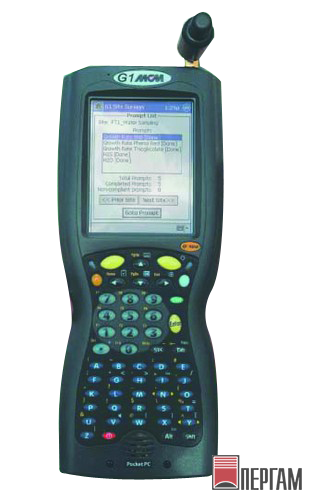

Вольтметр McMiller Gatherer One (G1)

Компактный цифровой вольтметр с GPS
Артикул: 21772
Поставка прекращена
В наличии на складе,
самовывоз
Гарантия производителя:
18 месяцев

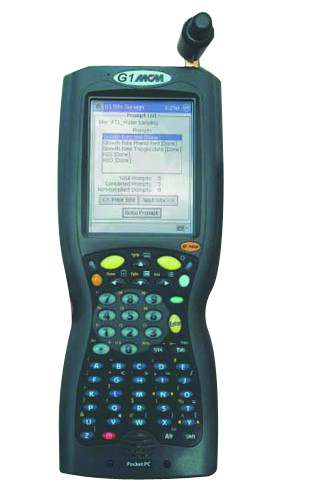

McMiller Gatherer One
описание в pdf

Безупречная регистрация данных начинается с использования проверенного и протестированного цифрового вольтметра компании MCM.

  • Предусмотрена возможность выбора величины входного импеданса (10, 75, 400 МОм)
  • Предусмотрена возможность выбора диапазонов измерений (по переменному и постоянному току)
  • Обеспечивается режекция колебаний переменного тока на диапазонах измерений по постоянному току
  • Изоляция по высокому напряжению – обеспечивается защита от воздействия установившегося напряжения до 1 кВ и от импульсной (моментальной) перегрузки величиной 15 кВ
  • В регистраторе данных предварительно установлены и подготовлены к работе прикладные программы картирования (съемки) компании MCM
  • Для сохранения ваших данных картирования имеется энергонезависимое ЗУ CompactFlash (съемное ЗУ) емкостью 512 Мбайт
  • Имеется встроенный активируемый системой панорамного обзора WAAS приемник сигналов системы глобального позиционирования GPS для автоматической регистрации отметок местоположения (имеется также в готовности к работе отдельный приемник сигналов системы глобального позиционирования GPS)
  • Вольтметр выдерживает падение на бетонный пол с высоты 1,8 м (конструкция выполнена из магниевого сплава для литья под давлением)
  • Отвечает требованиям стандарта IP 67 (по пылезащищенности/проникновению воды)
  • Интервал рабочих температур от -20°C до 60°C.

Варианты картирования трассы прокладки трубопровода с помощью G1:

  • CIS-картирование в режиме запуска (ручной и автоматический запуск)
  • CIS-картирование во временном режиме
  • DCVG-картирования
  • Комбинированные DCVG/CIS-картирования (за один проход)
  • Синхронная регистрация данных в стационарном режиме (с использованием отметок времени по сигналам системы глобального позиционирования GPS для точной компенсации данных, когда во время CIS-картирования принимаются/разряжаются теллурические и/или паразитные токи).

Экран картирования графически воспроизводит данные в то время, когда они регистрируются, включая зарегистрированные флажки картирования (F) и испытательные станции (D), для обычного контроля в реальном времени собираемых данных картирования.
Могут быть легко получены графические отчеты, включая наложение трубопровода на топографическую карту, путем загрузки данных, собранных в приборе G1, в ProActive, нашу усовершенствованную легкую в использовании программно реализованную программу.

Сбор данных при картировании места работ (ежегодного и через каждые два месяца) с использованием G1:

  • Создаются маршруты при использовании программно реализованной программы ProActive компании MCM,и данные маршрута легко загружаются в регистратор данных G1.
  • Для каждого приглашения выполнить считывание в программе ProActive выбираются настройки вольтметра, они воспроизводятся в удобном для просмотра месте на каждом экране приглашения выполнить считывание.
  • Когда G1 подсоединен к прибору, показания вольтметра воспроизводятся на каждом экране приглашения выполнить считывание.
  • Данные предшествующих показаний загружаются вместе с данными маршрута и воспроизводятся на каждом экране приглашения выполнить считывание для использования в качестве удобных опорных данных.
  • Данные завершенных картирований места работы легко загружаются в программу ProActive для интегрирования с ретроспективными CP-данными.

Дополнительное техническое описание G1

  • Операционная система: Windows® CE.NET 4.2
  • Источник питания: ионно-литиевая аккумуляторная батарея емкостью 2800 мА-ч.
  • Время работы от аккумуляторной батареи: непрерывная работа в течение: 24 часов
  • Сохранение данных в ОЗУ: резервная батарейка обеспечивает сохранность данных в ОЗУ в течение 40 часов.
  • Экран дисплея: диам. 3,8 дюйма (9,7 см), 320 ? 240 пикселей, цветной ЖКД с сенсорным экраном.
  • Связной порт: последовательный порт RS232/универсальная последовательная шина USB
  • Размеры, дюймы: 25 см (длина), 5 см (глубина), 10 см (ширина)
  • Масса системы: 656 грамм (включая аккумуляторную батарею)

Технические условия на средства программного обеспечения для регистратора данных G1 и ProActive

Комплект программного обеспечения регистратора данных G1 позволяет запрограммировать картирование трубопроводов различных типов (см. внизу), и при совместном применении с опорными электродными датчиками компании MCM и с соответствующей аппаратурой регистратор данных G1 может быть использован для проведения картирования трассы проложенного трубопровода. Система программного обеспечения регистратора данных G1 работает совместно с программно реализованной программой сбора, хранения, редактирования и составления графических отчетов, известной как программа ProActive.

Типы картирования трубопроводов, программируемые в регистраторе данных G1:

  • CIS-картирование в режиме запуска (ручной и автоматический запуск) и CIS-картирование во временном режиме
  • DCVG-картирования
  • Комбинированные DCVG/CIS-картирования (за один проход)
  • Картирования поверхностного потенциала (картирование потенциалов «грунт-грунт» для случая трубопровода без покрытия или с некачественным защитным покрытием).
  • Режим считывания показаний вольтметра может быть выбран следующим образом, основываясь на типе картирования, а также на том, используется ли прерывание тока:
  • Режим одиночного считывания – для CIS-картирования по способу Always On или Always off (по умолчанию)
  • Режим пар импульсных колебаний On/Off - с использованием цифровой обработки сигнала DSP или с синхронизацией по сигналам системы глобального позиционирования GPS; применяется в тех случаях, когда используются прерыватели тока системы GPS (в обоих этих режимах считывания устраняются ошибки считывания вследствие присутствия импульсных помех)
  • Минимум/максимум (лишь CIS-картирование) – применяется, когда импульсные колебания On/Off являются зашумленными, а их фронты не являются очевидными (хорошо очерченными).

Встроенный активируемый системой панорамного обзора WAAS приемник сигналов системы глобального позиционирования GPS позволяет обеспечивать автоматическую регистрацию отметок местоположения (включая регистрацию местоположения трубопроводного оборудования, особенностей рельефа местности и DCVG-аномалий). Регистратор G1 подготовлен также для использования внешнего приемника сигналов системы глобального позиционирования GPS (например, могут быть использованы приемники Trimble Pathfinder).

Данные картирования, сохраняемые в регистраторе данных G1 (в виде двоичных данных в плоских файловых системах), направляются в программу ProActive и сопоставляются с релевантными линейными сегментами в базе данных программы ProActive в вашем ПК (или в сервере в случае версии Клиент/Сервер программы ProActive). Программа ProActive обеспечивает постоянную регистрацию данных вашего картирования, причем к таблице с данными картирования всегда имеется доступ, поскольку такой таблице может быть придана удобная конфигурация с учетом картирований конкретных трубопроводов или типов картирований и пр. После сохранения программой ProActive данные картирования можно редактировать (править), если в этом есть необходимость, до генерации отчетов (текстовых или графических). Кроме того, отредактированные данные с программы ProActive могут экспортироваться в файлы Excel или Win/CIS, если в этом есть необходимость.

В случае данных позиционирования по сигналам системы глобального позиционирования GPS, направляемых в базу данных ProActive (посредством загрузки в ProActive данных картирования из регистратора G1), можно легко составлять графические отчеты, которые включают карты (топографические, фотографические и планы города) с наложенным трубопроводом, причем все это воспроизводится совместно с данными картирования трубопровода.а.
Программа ProActive обеспечивает также получение трассы, который позволяет данные картирования (такие, как SmartPig, PCM, данные электропроводности почвы и пр.), зарегистрированные на данной линейном сегменте, импортировать и включать в графическом виде в отчет вместе с данными картирования CIS и DCVG, импортируемыми непосредственно с регистратора данных G1.

Анализ формы сигналов:

Данные импульсного колебания On/Off (трубопровод-грунт) могут воспроизводиться на экране регистратора G1 и сохраняться (для последующего ввода в данные проверяемой строительной площадки в базе данных ProActive). Могут воспроизводиться (и сохраняться) одиночные и множественные периоды колебаний.
