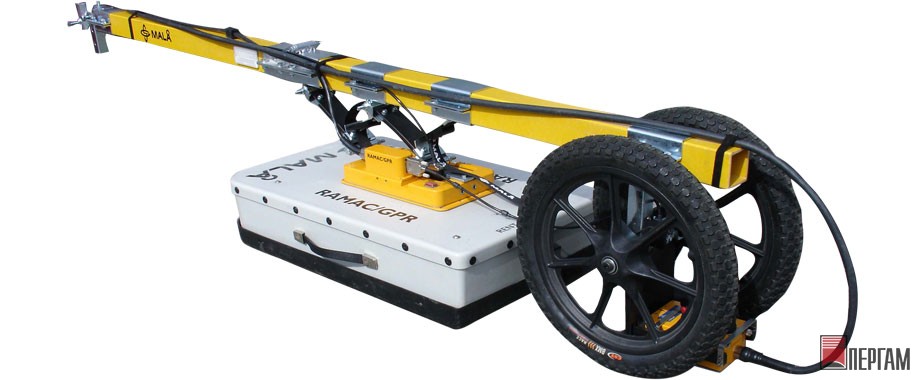

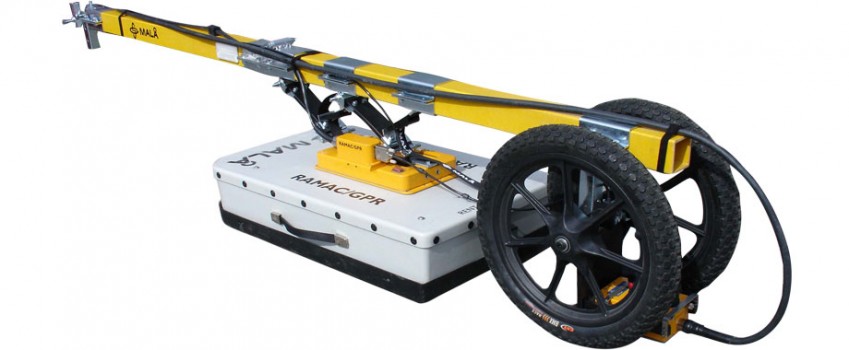

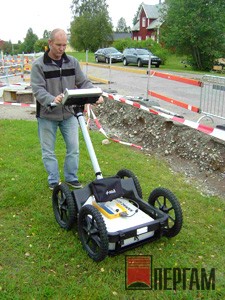

Георадар MALA GPR ProEx System

Профессиональная георадарная система подповерхностного зондирования
Артикул: 21756
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Георадар MALA GPR ProEx System
описание в pdf

Mala Professional Explorer (ProEx) — георадарная система от компании Mala GeoScience с полным набором функциональных возможностей. ProEx является следующим этапом развития системы RAMAC/GPR, завоевавшей признание во всем мире благодаря своей модульности, гибкости и превосходному качеству получаемых данных. Комбинируя различные модули системы Professional Explorer, можно получить несколько десятков конфигураций георадара для решения самых разнообразных задач подповерхностного зондирования.

Форма для подбора георадара

Частотный диапазон зондирования от 25 до 2300 МГц позволяет проводить исследования на глубину от первых сантиметров до 60 метров. Работы могут проводиться в обычном режиме профилирования, в многоканальном режиме или в режиме послойного определения скоростей волн Методом Общей Глубинной Точки.

Области применения георадаров ProEx:

Инженерная геология — построение детальных геологических разрезов, зон повышенной трещиноватости, зон развития карста и суффозии. Изучение строения вечномерзлых пород. Доразведка запасов строительного сырья.
Транспортное строительство — определение толщины конструктивных слоёв дорожной одежды, оценка оснований под транспортные сооружения, определение глубины промерзания в грунтовых массивах и дорожных конструкциях, содержания влаги в грунте земляного полотна и грунтовых основаниях.
Промышленное и гражданское строительство — определение состояния бетонных и кирпичных конструкций, состояния дамб и плотин, выявление оползневых зон, местоположения инженерных сетей (металлических и пластиковых труб, коллекторов, кабелей и других объектов коммунального хозяйства).
Охрана окружающей среды — оценка загрязнения почв, обнаружение утечек из нефте- и водопроводов. Обследование полигонов промышленно-технических и бытовых отходов.
Археология — обнаружение и картирование погребенных археологических объектов. Построение детальных разрезов участка раскопок с минимальным количеством земляных работ. Выявление неоднородностей и перекопов в культурном слое.

Особенности:

  • Уникальный блок управления ProEx может вести съемку, одновременно используя от 1 до 8 физических каналов.
  • Система ProEx способна вести перекрестную запись сигналов внутри каждой из четырех возможных пар физических каналов (до 16 каналов записи).
  • Вместо портативного компьютера можно использовать мониторы серии XV.
  • Четыре типа антенн: экранированные, неэкранированные, скважинные и антенны для пересеченной местности.
  • Передающий и приемный модули совместимы с разными антеннами одного типа.
  • Оптические кабели позволяют разнести антенны на несколько сотен метров при работе методом общей глубинной точки или при многоканальной съемке.
  • Скважинные антенны могут использоваться до глубины 1000 м.
  • Альтернативный одноканальный блок управления X3M для работы с экранированными антеннами.

В общем случае георадарная система ProEx состоит из портативного компьютера или монитора серии XV, блока управления ProEx с соответствующими антенными блоками и одной или нескольких антенн с приемно-передающими модулями.

Блок управления Professional Explorer

Ключевая часть системы — уникальный блок управления ProEx.

  • Блок управления ProEx соединяется с любой из стандартных антенн производства Mala GeoScience посредством антенных модулей, крепящихся к блоку управления, и модулей приемника и передатчика, закрепляемых непосредственно на антенне.
  • В стандартной конфигурации блок управления является двухканальным, при использовании обоих каналов два встроенных 32-битных процессора (по одному на канал) управляют процессом сбора и передачи данных на компьютер.
  • К основному блоку управления можно подключить до трёх модулей расширения функциональности, получив, таким образом, георадарную систему с восемью физическими каналами.
  • Эффективная частота повторения зондирующих импульсов 100 кГц на каждый физический канал.
  • Для облегчения работы все настройки профилирования сохраняются во встроенной памяти блока управления.
  • Волоконно-оптическая связь между всеми электронными блоками и связь по протоколу Ethernet между ProEx и компьютером гарантируют высокоскоростную и безопасную передачу данных.

Антенные модули

Три типа антенных модулей позволяют подключать одну или несколько антенн MALA в любом их сочетании. Таким образом, появляется возможность производить георадарные исследования любым из известных способов.

ProEx Optical Module
Оптический модуль используется для работы с антеннами, имеющими оптоволоконную связь с блоком управления. Это основной антенный модуль, который работает со следующими типами антенн:

  • Экранированные антенны диапазона 100 - 800 МГц
  • Неэкранированные антенны диапазона 25 - 200 МГц
  • Антенны для пересеченной местности RTA 25 - 100 МГц
  • Скважинные антенны для малых глубин 100 - 250 МГц

ProEx HF Module
Высокочастотный модуль используется только для работы с высокочастотными экранированными антеннами диапазона 1.2 - 2.3 ГГц. Модуль позволяет также работать с высокочастотными антеннами со встроенным кабелеискателем. ProEx Coax Module
Коаксиальный модуль требуется при работе с глубинными скважинными антеннами.

Монитор серии XV

  • Монитор серии XV – специализированный модуль управления и визуализации со встроенным микропроцессором и жидкокристаллическим экраном.
  • Большой цветной дисплей с антибликовым покрытием позволяет выполнять работу даже при ярком солнечном свете и в экстремальных погодных условиях.
  • Все управление осуществляется одной кнопкой типа «поверни и нажми».
  • Программное обеспечение на платформе Linux значительно ускоряет работу и снижает расход энергии.
  • Программное обеспечение позволяет создавать и обрабатывать псевдообъемные проекты из сетки профилей непосредственно на участке работ.
  • Монитор может быть использован для сбора и визуализации данных в комплекте с блоками управления ProEx или X3M, заменяя собой портативный компьютер повышенной защищенности.

Блок управления X3M™

  • Этот альтернативный блок управления предназначен для работы только с экранированными антеннами 100, 250, 500 и 800 МГц в одноканальном режиме.
  • В едином корпусе собрана вся управляющая электроника, включая приемник и передатчик сигналов.
  • Блок управления крепится непосредственно на антенну, без каких-либо проводов.

 Четыре типа антенн системы ProEx

  • Неэкранированные антенны с частотами зондирования 25, 50, 100 и 200 МГц используются для исследований на самых больших глубинах. Приемная и передающая части антенны могут быть разнесены друг от друга для проведения работ методом общей глубинной точки.
  • Экранированные антенны имеют частоты зондирования 100, 250, 500, 800, 1200, 1600 и 2300 МГц. Эти антенны предназначены для исследований на глубинах от первых сантиметров до 15 метров, с различной разрешающей способностью. Экранированные антенны – наиболее удачное решение для обследования территории в условиях городской или промышленной застройки. Экраны антенн позволяют практически полностью исключить влияние различных надземных объектов и помех на результаты исследований.
  • Скважинные антенны имеют частоты 100 и 250 МГц, могут вести съемку вокруг отдельной скважины, проводить межскважинное зондирование и работы, подобные вертикальному сейсмическому профилированию, когда передатчик находится в стволе скважины, а приемники на поверхности. Антенны с частотой 100 МГц имеют две модификации: для неглубоких скважин (до 150 м) малого диаметра, и для скважин глубиной до 1000 м.
  • Антенны для пересеченной местности (RTA) с частотами зондирования 25, 50 и 100 МГц имеют гибкую змееобразную форму, что дает антенне возможность легко маневрировать в густо заросшей местности или в условиях сильно изрезанного рельефа. Антенны имеют относительно большую глубину зондирования по сравнению с обычными неэкранированными антеннами той же частоты и меньшее количество отражений от локальных объектов (деревья, валуны и т.п.) за счет линейного расположения приемного и передающего элементов. Гибкая конструкция антенн повышает производительность полевых работ в 2 - 3 раза.

Программное обеспечение:

Основное программное обеспечение Ground Vision, позволяет вести съемку в одноканальном или многоканальном режиме, фильтрацию данных и распечатку их на принтере. Ground Vision поставляется в комплекте с блоком управления.

Easy 3D™ — программа для получения псевдообъемного изображения среды из нескольких параллельных профилей. Возможна обработка данных как одноканального, так и многоканального зондирования. Результаты работы этой программы могут быть переданы в любую САПР или ГИС.

Object Mapper™ — программа для прослеживания отмеченных на серии профилей объектов в плане. Результатом работы является план-схема с отмеченными объектами. Результаты работы этой программы могут быть переданы в любую САПР или ГИС.

RadInter™ — программа для обработки данных скважинных антенн, при работе методом отражений в одной скважине.

WinTomo™ — программа обработки томографических данных скважинных антенн. Кроме этих программ обработка данных георадара ProEx может проводиться в программе RadExPro™, RadExplorer™ или REFLEXW™. Данные программные продукты поддерживают различные форматы георадарных данных, в том числе и формат RAMAC, с которым работает система ProEx.
