Тепловизор FLIR SC5000-series

Тепловизор с уникальными характеристиками
Артикул: 21854
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

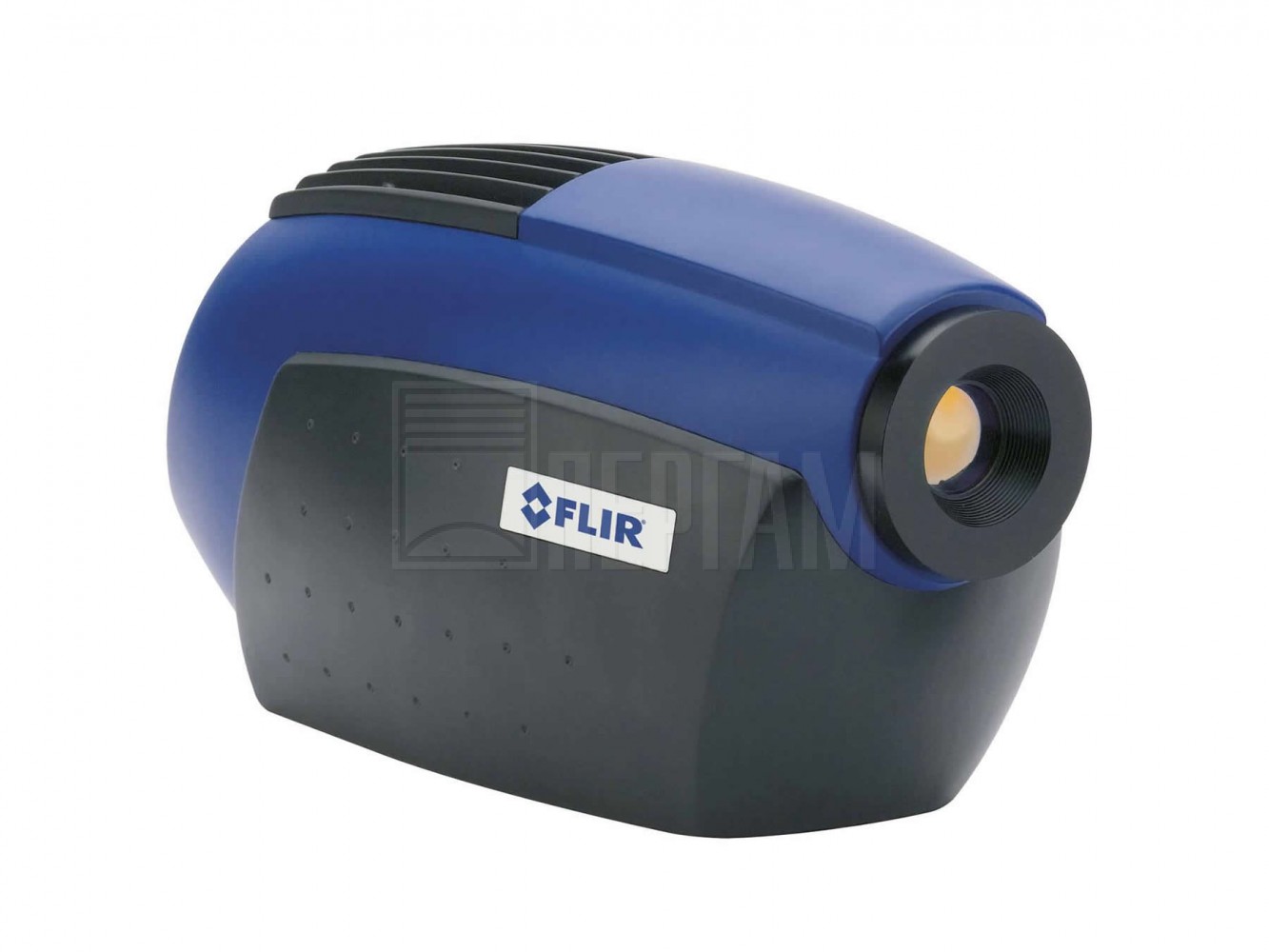

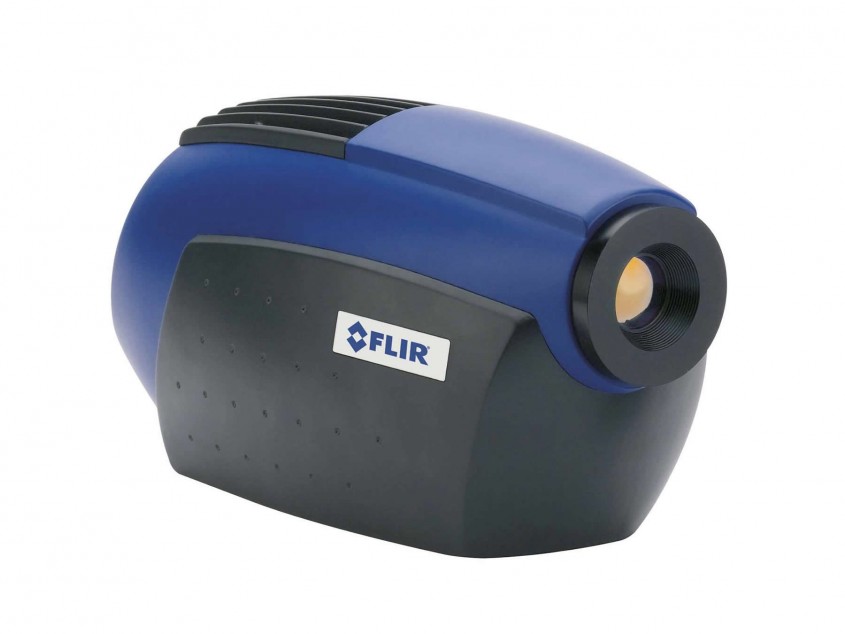

FLIR SC5000-series
описание в pdf

Тепловизоры FLIR серии SC5000 отличаются высоким пространственным разрешением и максимальными чувствительностью и точностью. Детектор на антимониде индия (InSb) или MCT (КРТ – теллурид кадмия-ртути) с разрешением 320 х 256 или 640 х 512 пикселей формирует отличные изображения со скоростью кадров 380 или 100 Гц, отличаясь прекрасными показателями линейности и чувствительности. Использование новейшей технологии производства интегральных схем позволяет минимизировать шум и повысить разрешение, не ухудшая при этом чувствительность.

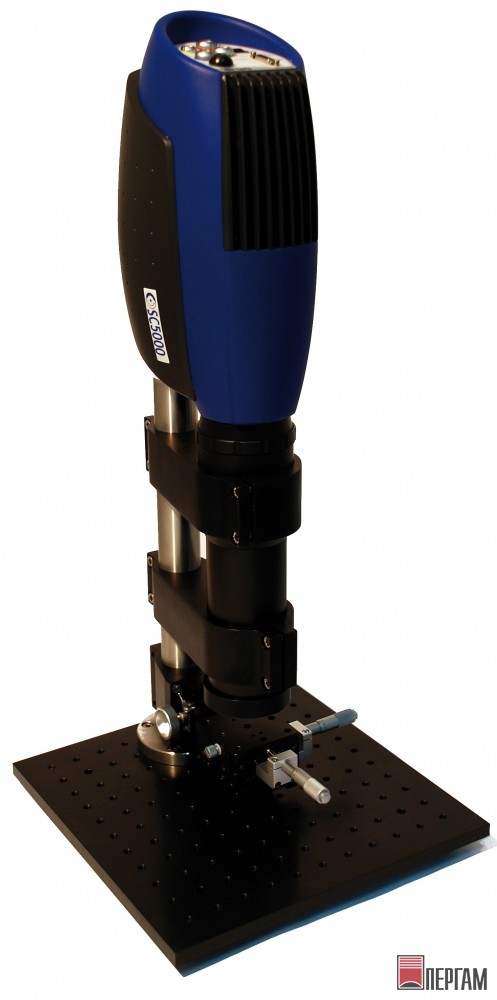

изображения FLIR SC5000

Функция внешнего запуска позволяет синхронизировать запись изображений с самыми быстротекущими событиями. FLIR SC5000 исключительно просто подключить к другим устройствам благодаря интерфейсам GigE и CAMLINK, которые передают как управляющие сигналы, так и цифровое видео в полном динамическом диапазоне. Объектив с автофокусировкой упрощает настройку камеры.

  • Выбор детектора. Тепловизоры FLIR серии SC5000 оснащены охлаждаемыми детекторами из антимонида индия, который работает в диапазоне 2,5 – 5,1 мкм и реагирует на малейшие разницы температур. Также доступна модель с детектором из теллурида кадмия-ртути (MCT).
  • Высокое разрешение. Тепловизионные камеры серии SC5000 снимают четкие тепловые изображения разрешением 640 х 512 пикселей. Если вам не нужно такое высокое разрешение, вы можете выбрать модель с разрешением 320 х 256 пикселей.
  • Чувствительность до 20 мК. Благодаря тепловой чувствительности в 20 мК вы увидите мельчайшие детали изображения и разницы температур.
  • Высокая частота кадров в многооконном режиме. В зависимости от модели и детектора, тепловизор FLIR SC5000 может снимать ИК-изображения с частотой до 31,7кГц. С помощью многооконного режима можно вывести выбранные кадры в отдельное окно изменяемого размера с еще большей частотой кадров. Размер и положение дополнительных окон можно выбирать в произвольном порядке с помощью ПО тепловизора.
  • Внешний запуск. Функция внешнего запуска позволяет синхронизировать запись изображений с самыми быстротекущими событиями. Вместе с изображением синхронно записываются три внешних аналоговых сигнала, позволяя добавить на изображение данные измерений с внешних датчиков.
  • Расширенный температурный диапазон. Расширенный температурный диапазон (TRE) позволяет тепловизорамSC5000 одновременно получать тепловые данные максимум в четырех заданных температурных диапазонах, а затем объединять их в единый поток в режиме реального времени для отображения или записи. TRE эффективно расширяет динамический диапазон с 14 бит до 16 бит.
  • Съемный диск-кассета фильтров. Тепловизоры FLIR SC5000 оснащены в стандартной комплектации моторизованным 4-позиционным диском-кассетой фильтров. Благодаря этому возможно отображение изображения в очень узкой части электромагнитного спектра.
  • Несколько видео-выходов. Камеры FLIR серии SC5000 имеют несколько независимых видео-выходов, включая:
    • Аналоговый – Композитный (BNC)
    • Цифровой – CameraLink
    • Цифровой – Gigabit Ethernet
  • Точный временной код IRIG на всех изображениях. Временной модуль IRIG встроен в тепловизор SC5000, позволяя проставлять точные временные коды на каждом кадре. IRIG – это стандартный временной код, позволяющий синхронизировать устройство с эталонным временем. Наиболее распространенная версия – IRIG-B – она кодирует день года, час, минуту и секунды с частотой в 1 КГц с обновлением раз в секунду.

Технические характеристики FLIR SC5000-series

Технические характеристики

SC5200 SC5500 SC5600/5650
Создание изображений
Тип детектора InSb InSb InSb
Разрешение 320x256 пикселей 320x256 640x512
Шаг датчика 30 μm 30μm 15μm
Полнокадровый режим 170 Hz 383 Hz 100 Hz
до 11 kHz в оконном режиме до 31,7 kHz в оконном режиме до 3.425 kHz в оконном режиме
Оконный режим съемки 160x128 / 64x120 / 64x8 Выбираемые размер и положение дополнительных окон Выбираемые размер и положение дополнительных окон
Индекс диафрагмы f/3,0 f/3.0 f/3.0 - f/4.0 for SC5650
Создание изображений
Спектральный диапазон MW
Динамический диапазон 14 бит
Спектральные диапазоны 2,5-5,1 μm
NETD <20 mK
Измерения
Стандартный температурный диапазон от 5°C до 300°C
Опциональный температурный диапазон от -20°C до 50°C
от-280°C до 1500°C
до 2500°C
до 3000°C
Компенсация ухода частоты Да
Hypercal™ / CNUC™ Да
Интерфейсы
Вывод цифрового сигнала GigE, Camera Link
Аналоговое видео Composite and S-Video
Управление и контроль GigE, Camera Link
Фокус
Ручная фокусировка            Нет
Моторизованная фокусировка Да
Автофокусировка Да
Функции
Встроенный временной модуль IRIG-B Опция
Внешний запуск Да
ПО
Поддержка SDK Да
Совместимость с Lab View Да
Спектральные фильтры Моторизованный 4-позиционный диск-кассета. Сменный
Поддержка Matlab Да

Дополнительные объективы

FLIR SC5000
Фокусное расстояние Индекс диафрагмы Поле зрения

Номер детали
27 мм f/3 20° x 16° L0504
54 мм f/3 10° x 8° L0506
Приближение x0.5 f/3 19.2 x 15.4 мм L0510x0.5
Приближение x1 f/3 9.6 x 7.7 мм L0510
Приближениеx3 f/3 3.2 x 2.6 мм L0605
Приближениеx5 f/3 1.9 x 1.5 мм L0808
