Аэродверь Retrotec QMG

Диагностика воздухопроницаемости больших зданий
Артикул: 21959
Снят с производства
Гарантия производителя:
24 месяца
Сертификат Госреестр РФ
Аэродверь QMG
описание в pdf

Аэродверь Retrotec QMG нагнетает в помещение огромный поток воздуха тремя вентиляторами модели 3300SR, которого достаточно для определения воздухопроницаемости строительных конструкций коммерческих объектов: больших зданий, крупных складов, офисных и торговых центров. Для испытаний коттеджей и квартир можно использовать вентиляторы по отдельности. Производительность их внушительна: по 14000 м3/час каждый. С этой уникальной системой тестирования зданий на воздухопроницаемость у вас нет ограничений по размеру обследуемого объекта. Вы сможете выполнить любой тест для ваших заказчиков. Аэродверью QMG был успешно выполнен самый большой в Европе тест на воздухопроницаемость — обследован склад Amazon объемом 1142000 м³.

Отличительные особенности Retrotec QMG

  • Система QMG обеспечивает огромный поток воздуха 42000 м /ч, достаточный для тестирования
    больших складов и торговых центров
  • Эта, специально созданная для этих целей, система используется для тестирования больших объектов чаще комбинированных систем
  • Для меньших зданий используйте вентиляторы по-отдельности
  • Объемный расход воздуха от 65 м3/час до 42 000 м3/час
  • Измерение перепада давлений до 1150 Па
  • Погрешность измерения расхода воздуха не более 5%
  • Погрешность измерения перепада давлений не более 2%
  • Максимальная потребляемая мощность 7200 Вт
  • Температура эксплуатации от 0°С до 50°С
  • Масса всего комплекта не более 60 кг
  • Срок службы не менее 10 лет

Система QMG состоит из трех вентиляторов повышенной мощности серии 3000, которые могут работать целый день на любой скорости без перегревания.Жесткая складная дверная панель с настраиваемым размером позволяет установить все три вентилятора практически в любой дверной проем, и может быть собрана и разобрана в считанные минуты.

При рассмотрении преимущества тепловизионного обследования с гарантированным перепадом давления, используя системы измерения воздухопроницаемости Retrotek и тепловизионные системы FLIR, прежде всего обращают внимание на факторы, которые мешают сделать качественное тепловизионное обследование, т.е. неопределённость перепада давления в естественных условиях.

Тестирование на воздухопроницаемость с помощью QMG

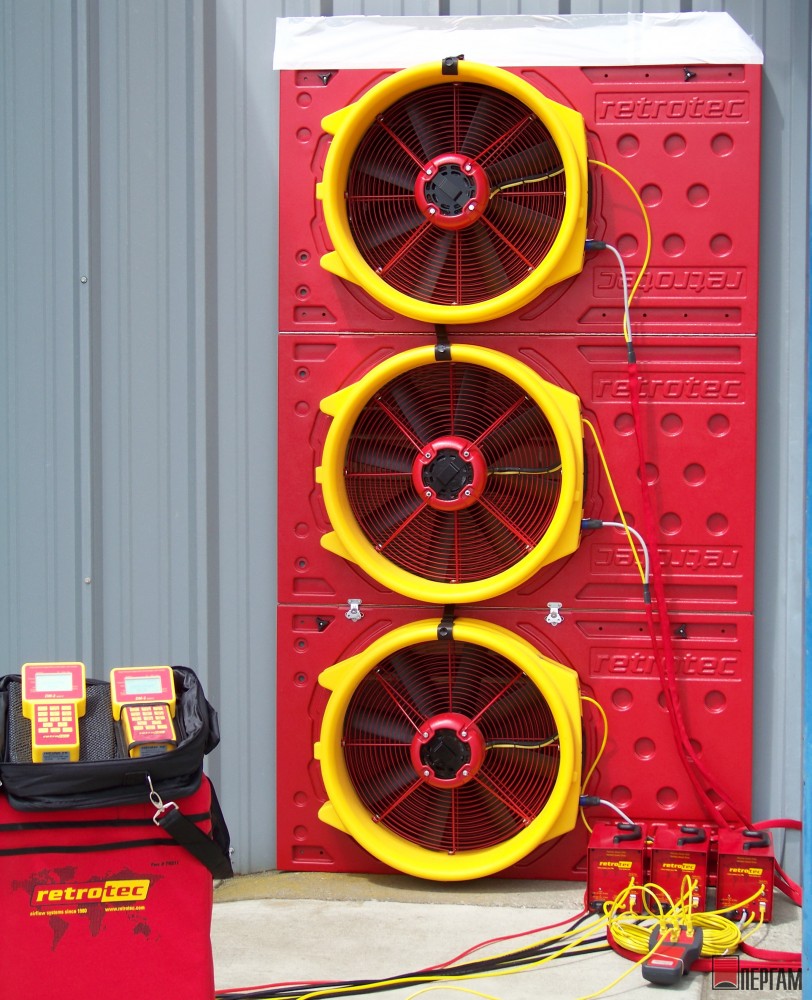

Вентиляторы 3300SR мощностью 14 000 м3/час каждый, устанавливаются в модульную плстиковую дверную панель. На время испытаний она устанавливается в один из дверных проемов здания. Два манометра DM-2 измеряют перепады давления и вычисляют расход воздуха вентиляторами. Управлять процессом тестирования вы можете в ручном режиме и режиме «круиз контроль», есть полностью автоматический режим управления с компьютера при помощи программного обеспечения FanTestic Pro.

Одной установкой QMG вы можете протестировать:

  • при n50 = 0,6 помещения объемом до 70 000 м3
  • при n50 = 2,0 помещения объемом до 21 000 м3
  • при n50 = 4,0 помещения объемом до 10 500 м3
Регламент обследования зданий на воздухопроницаемость и протокол по итогам контроля соответствуют требованиям ГОСТ 31167-2009 Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях.

Технические характеристики Аэродверь QMG

Модель Аэродверь QMG
Вентилятор 3 x Model 3300
Питание 240В, 50Гц
Мощность вентилятора 2 л.с.
Поток
(1 вентилятор)
10700м3/ч (Свободный)
8-9514 (50 Па)
Погрешность +/-5%
Размеры модульных дверных панелей
Ширина 81 - 124 см
Высота 152 - 280 см
Футляр 79x76x18см
Вес 11 кг
Вес в упаковке 14 кг
Размеры складной 3х-вентиляторной двери
Ширина макс. 120 см.
Высота 205 см.
Футляр 127х77,5х12,5 см.
Вес 11 кг
Вес в упаковке 14 кг

Комплектация системы QMG:

  • Комплект цифрового микроманометра DM-2A (3 шт.)
  • Комплект вентилятора 3300 измерительный с цифровым выходом (3 шт.)
  • Комплект модульных панелей в чехле
  • Крышка на вентилятор 3300 (3 шт.)
  • ПО MultiFan Testic
  • Жёсткий ящик для 3-ёх вентиляторов 3300
