Baker Hughes

Расходомер TransPort PT900

Портативный ультразвуковой расходомер жидкости с накладными датчиками
4.7
Артикул: 22671
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Расходомер TransPort PT900
описание в pdf

Взрывобезопасный ультразвуковой расходомер с накладными датчиками

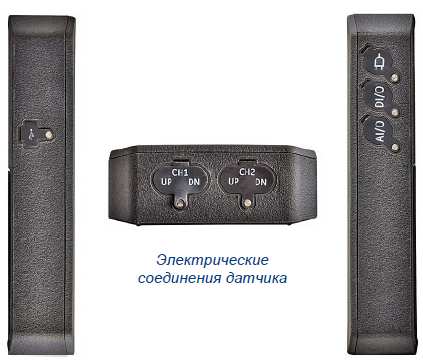

Электрические соединения датчика

В PT900 реализованы наиболее востребованные пользователями на сегодняшний день функции средств измерения расхода Panametrics. Несколько лет изучения опыта практического применения пользователями портативных расходомеров и их пожеланий и потребностей при измерении расхода были учтены при разработке расходомеров PT900. В Panametrics проверили результаты этих исследований и усовершенствовали методы разработки, предоставив пользователям доступ к исходным концепциям и опытным образцам устройств. Каков результат? Идеальный портативный расходомер должен быть универсальным, удобным для установки, интуитивно-понятным в использовании и способным давать достоверные результаты измерений даже в самых сложных условиях.

Преимущества PT900

  • Широкий выбор преобразователей, пригодных для применения в различных условиях
  • Беспроводной планшетный ПК, осуществляющий обмен данными с электронным блоком с помощью технологии Bluetooth®
  • Легок в программировании благодаря цветному сенсорному дисплею и многоязычному пользовательскому интерфейсу
  • Быстродействующий, высокоточный электронныйблок с зеленым/красным световым индикатором работоспособности и памятью регистрации данных на 8 Гб
  • Измерения скорости, объема, массы, общего расхода и потребления тепловой энергии
  • Удобное для установки зажимное устройство

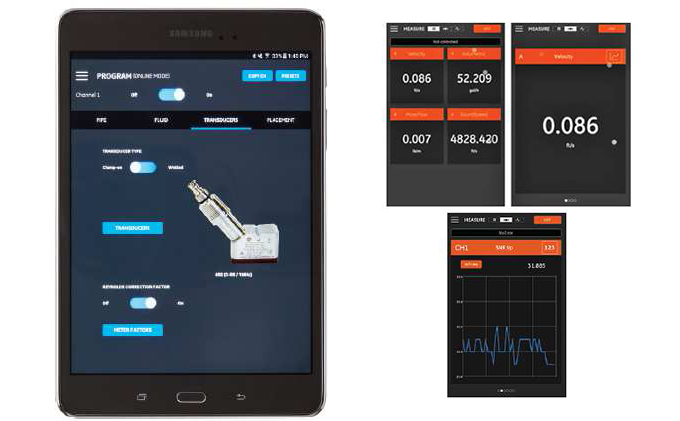

Отображение PT900 APP на планшетном ПК и экраны измерений

Что нового в PT900?

PT900 сохранил те же высокие метрологические характеристики, что и PT878, но имеет полностью модернизированный электронный блок расходомера, зажимное устройство и пользовательский интерфейс. Ключевые улучшения включают усовершенствованное крепление и пользовательский интерфейс, совместимый с ОС Android. PT900 спроектирован таким образом, чтобы улучшить его восприятие пользователем и обеспечить измерения, вызывающие высокий уровень доверия к результатам. Все пользователи, независимо от их опыта использования расходомеров, смогут:

  • Установить зажимное устройство без особых затруднений или повторной установки
  • Правильно соединить кабели датчиков и преобразователей
  • Включить планшетный ПК и связать его с датчиком посредством Bluetooth®
  • Начать проведение измерений в считанные минуты

Как задавать команды Системе PT900

Дополнительные компоненты
Чехлы • Мягкая нейлоновая сумка с лямкой и специальными отделениями для оборудования (стандартный)
• Твердый кожух с колесами и специальными отделениями для оборудования (дополнительный)
Кабели • Входные и выходные кабели: Аналоговые и цифровые
• Переходники кабеля: Соединители разъемов TNC с BNC или UTDR
Комплект для измерения тепловой энергии Дополнительный комплект для измерения тепловой энергии рассчитывает расход тепловой энергии и общую энергию • Датчик температуры: С питанием от контура, 4-проводные терморезисторы PT1000 для поверхностного монтажа, имеющий сертификат NIST (Национальный институт стандартизации и технологии США)
• Погрешность: ± 0,12 °C (± 0,22 °F) от показаний
• Диапазон: от 0°до 149 °C (от 32° до 300 °F) стандарт
Толщиномер PocketMike компании Panametrics • Компактное устройство из нержавеющей стали, IP67
• Поворотный, высококонтрастный ЖК дисплей
• Удобное управление посредством четырех кнопок
• Интегрированный, сменный сенсор на 5 МГц
• Диапазон от 1 до 250 мм (от 0,040 до 10 дюймов)
• Стандартные батарейка типа AA
Запасная батарея • Комплект батарей: Литий-ионные, мощные, перезаряжаемые
• Зарядное устройство батареи: 100 - 240 В перем. тока (50/60 Гц)
Переходник кабеля Соединители разъемов TNC с BNC или UTXDR
Накладные преобразователи
Температурный диапазон* • Стандартный: от -40 до 302 °F (от -40 до 150 °C)
• Дополнительный: от -328 до 752 °F (от -200 до 400 °C)
* См. точный температурный диапазон в технических характеристиках отдельных моделей преобразователей
Монтаж • Новое зажимное устройство PT для труб размером > 2 дюймов (50 мм)
• Зажимное устройство CF-LP для труб размером от 1/2 дюйма (15 мм) до 2 дюймов (50 мм)
Кабели преобразователя PT9 • Стандартная длина: 25 футов (8 м) коаксиального кабеля RG316
• Максимальная длина: 100 футов (30 м) коаксиального кабеля RG316
• Температурный диапазон: от -40° до 302 °F (от -40° до 150 °C)

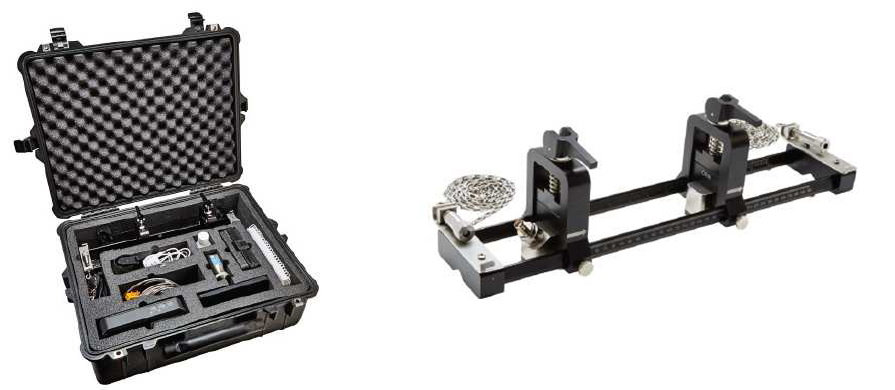

 Система PT90 0 в твердом корпусе для переноски / Зажимное устройство с преобразователями CRR

Технические характеристики Расходомер TransPort PT900

Технические характеристики

Эксплуатация и производительность
Типы жидкостей Жидкости: жидкости с высокой звукопроводимостью, в т. ч. большинство чистых жидкостей и многие жидкости с небольшим содержанием механических примесей или пузырьков газа
Измерение расхода Запатентованный способ Transit-Time™.
Размеры трубопроводов Стандарт: 0,5 - 24 дюйма (15 - 600 мм)
Дополнительно: до 300 дюймов (7500 мм) доступны по запросу
Толщина стенки трубопровода до 3 дюймов (76,2 мм)
Материал трубы Все металлы и большая часть пластиков
Проконсультируйтесь с компанией Panametrics относительно бетонных, трубопроводов из композиционных материалов, сильно корродированных или футерованных трубопроводов.
Погрешность ± 1 % показаний (2 дюйма/50 мм или трубы более крупных размеров)
± 2 % показаний (трубы размерами от 0,5 дюйма/15 мм до< 2 дюймов/50 мм)
Установка предполагает наличие полностью развитого, симметричного профиля потока (обычно, прямой участок трубопровода на 10 диаметров трубы вверх по потоку и 5 диаметров вниз по потоку). Окончательная погрешность
установки зависит от множества факторов, среди прочих включающих тип жидкости, диапазон температур, центричность трубы.
Повторяемость ±0,2 % от показаний
Диапазон измерений (в двух направлениях) От 0,1 до 40 футов/с (от 0,03 до 12,19 м/с)
Время отклика До 2 Гц
Параметры измерения Скорость, объемный расход, массовый расход,, расход тепловой энергии, общий расход
Каналы 1 или 2 канала
Датчик расхода PT900
Корпус Класс взрывобезопасности IP66
Масса 3 фунта (1,4 кг)
Размеры (В x Ш x ИГ) 7,9 x 4,3 x 1,5 дюйм (200 x 109 x 38 мм)
Монтаж Гибкий хомут вокруг трубы или магнитный фиксатор
Аналоговые входы 4 - 20 мА (кол-во 2)
Аналоговый выход 4 - 20 мА
Цифровой выход Импульс (Счетчик), Частота, Аварийная сигнализация (кол- во 1)
Цифровой обмен данными
  • Modbus через порт RS485
  • Беспроводной Bluetooth®
  • Микро-USB Порт
Батарея Тип: Литий-ионная (мощная, перезаряжаемая)
Срок службы (непрерывной работы): 18 - 20 часов
Срок службы (энергосберегающий режим): > 4 дней
Зарядное устройство: 100 - 240 В перем. тока (50/60 Гц)
Время зарядки: до 3 часов (от 0 % до 100 %)
Рабочая температура от -20 до 55 °C (от -4 до 131 °F)
Класс электронных устройств
  • CE (Директива по ЭМС) IEC (МЭК) 61326-1:2013, IEC (МЭК) 61326-2-3:2013, Директива по низковольтному оборудованию 2006/95/EC, Стандарт ЕС EN 61010-1 2010
  • Стандарт ANSI/UL. 61010-1, Стандарт CAN/CSA. C22.2 № 61010-1
  • Соответствует Директиве ЕС об утилизации электрического и электронного оборудования WEEE
  • Соответствует Директиве ЕС по ограничению вредных веществ RoHS
Пользовательский интерфейс
Отображение Планшетный ПК с операционной системой Android (версия 4.4 или выше), ЖК емкостный сенсорный экран, разрешение 800 x 1280
Размеры
  • Планшетный ПК 7 дюймов Стандартный 7,75 x 4,75 x 0,75 дюйм (196 x 120 x 19 мм)
  • Планшетный ПК 8 дюймов Стандартный 8,75 x 6,00 x 0,75 дюйм (222 x 152 x 19 мм)
Срок службы батареи > 12 часов непрерывной работы
Зарядное устройство батареи 100 - 250 В перем. тока (50/60 Гц)
Рабочая температура от 0 до 50°C (от 32 до 122°F)
Связь с датчиком расхода Bluetooth®
Прикладное программное средство (PT900 APP)
Интуитивный интерфейс с сенсорным экраном
  • Цветное, графическое изображение
  • Программирование в виде учебного пособия
  • Предварительная установка параметров площадки
  • Различные опции отображения
  • Всесторонняя онлайн-справка
Языки Английский, китайский (упрощенный), голландский, французский, немецкий, итальянский, японский, корейский, португальский, русский, испанский, шведский, турецкий

Общие вспомогательные компоненты

PT9-TG Толщиномер
PT9-E Комплект измерения тепловой энергии (Температуры)
PT9-C48 48 дюймов (120 см) Зажимное устройство с футляром
PT9-AI Аналоговый входной кабель
PT9-ADO Аналоговый и цифровой выходной кабель
PT9-BAT Запасная батарея
PT9-CH Дополнительное зарядное устройство для батареи
PT9-ExtPlug Переходники соединителей кабельных удлинителей
