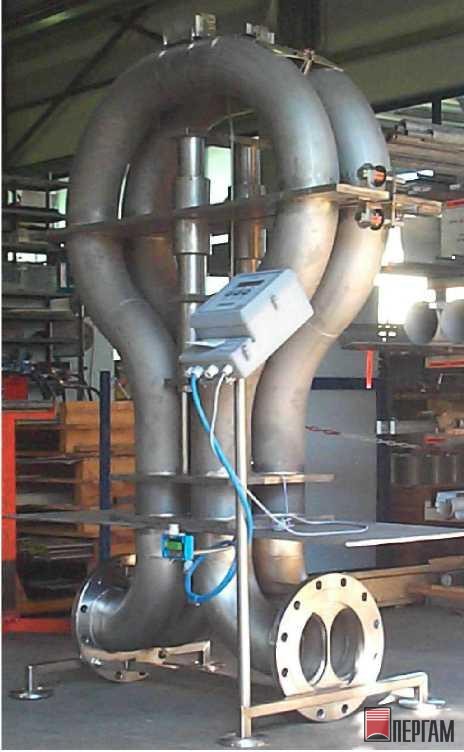

RHM 160 может измерять расходы до 1500 т/ч, с применением патентованной технологии измерительной части в форме омеги, изготовлен Rheonik, экспертами по измерителям массового расхода.

RHM 160 - самый большой в мире кориолисовый измеритель массового расхода, который спроектирован для очень высоких расходов или применений, которые требуют чрезвычайно низких перепадов давления. Этот измеритель может легко быть приспособлен к существующей рабочей трубопроводной системе посредством 10" или 12" фланцевого подключения к трубопроводу. Его уникальная конструкция, обеспечивающая превосходную работу и надежность, привлекла множество клиентов во всем мире. В отличие от других изготовителей массовых расходомеров, Rheonik использует патентованную торсионную колебательную систему в форме омеги со стабилизирующими планками, которая дает в результате высокую точность измерений, независимую от давления даже при очень низких расходах. Измеритель также имеет чрезвычайно хорошую сходимость и высокую стабильность в критических условиях применения.

Применение

Загрузка судов, сосудов, железнодорожных цистерн
Любой другой вид измерений при откачке по закрытой системе
Очень вязкая среда (низкий перепад давления и превосходная работа в условиях низких значений расхода)
Разведка нефти

Особенности

Малое расстояние между фланцами
Патентованная торсионная колебательная система
Возможна адаптация к условиям заказчика для оптимизированного применения
Типовые диапазоны измерений от 500 до 25.000 кг/мин
соответствует требованиям PTB/NMI к оборудованию для откачки по закрытой системе соответствует требованиям EEx ATEX/CENELEC и CSA

Преимущества

Точность лучше чем 0.2%
Сходимость лучше чем 0.05%
Высокие расходы для быстрого заполнения
Патентованная конструкция торсионной колебательной системы обеспечивает самые стабильные и свободные от дрейфа измерения
Повышенное отношение сигнал-шум за счет применения торсионной колебательной системы
Повышенный срок службы и увеличенная безопасность (низкое напряжение в сварных швах и устойчивость к абразивному воздействию за счет увеличенной толщины стенки)
Нет движущихся частей, фактически не требует никакого обслуживания

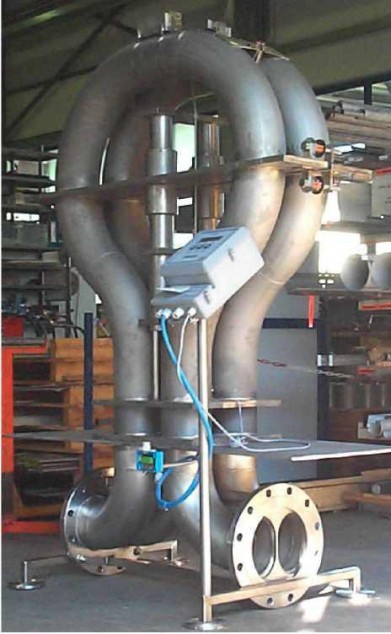

Технические характеристики Расходомер Rheonik RHM 160

Технические характеристики

Диапазон давления

Согласно подключениям к трубопроводу 10" CL 300 - максимальное 27.5 бар (398 psi)

Температурный диапазон

Модели NT от -20 до +120 °C (от -4 до +248 °F)
Модели ET от -45 до +120 °C (от -49 до +248 °F)

Электрическое подключение

Клеммная коробка / алюминий с покрытием IP 65 (Nema 4X)
Клеммная коробка из нержавеющей стали по запросу IP 65 (Nema 4X)
Кабельный ввод M25 x 1.5 (½" и ¾" NPT дополнительно)
Максимальная длина кабеля между RHM и RHE: 100 м (330 футов) 200 м (660 футов) только с разрешения изготовителя

Материал частей, находящихся в контакте с жидкостью

1.4571 / SS 316Ti
Прочие материалы – дополнительно

Соответствие стандартам

ATEX (CESI 02 ATEX 053 X): Ex II 1 G, EEx ia IIС Т6-Т1
CSA (220705) Class I, Div 1 and 2, Groups А, В, С and D;Type 3
Соответствует требованиям, предъявляемым к оборудованию, применяемому для откачки по закрытой сис- теме (PTB 1.32-97027224 и NMI TC 3382)
Соответствует требованиям, предъявляемым к оборудованию, работающему под давлением (PED), согласно директиве 97/23/EC

Корпус
