Olympus

Дефектоскоп OmniScan MX2

Дефектоскоп на фазированных решетках
Артикул: 21788
Цена по запросу
Поставляется в минимальные сроки
Доставка по Москве и МО
бесплатно, в регионы 2 месяца
Гарантия производителя:
24 месяца
Сертификат Госреестр РФ
48833-12
Olympus NDT OmniScan MX2
описание в pdf

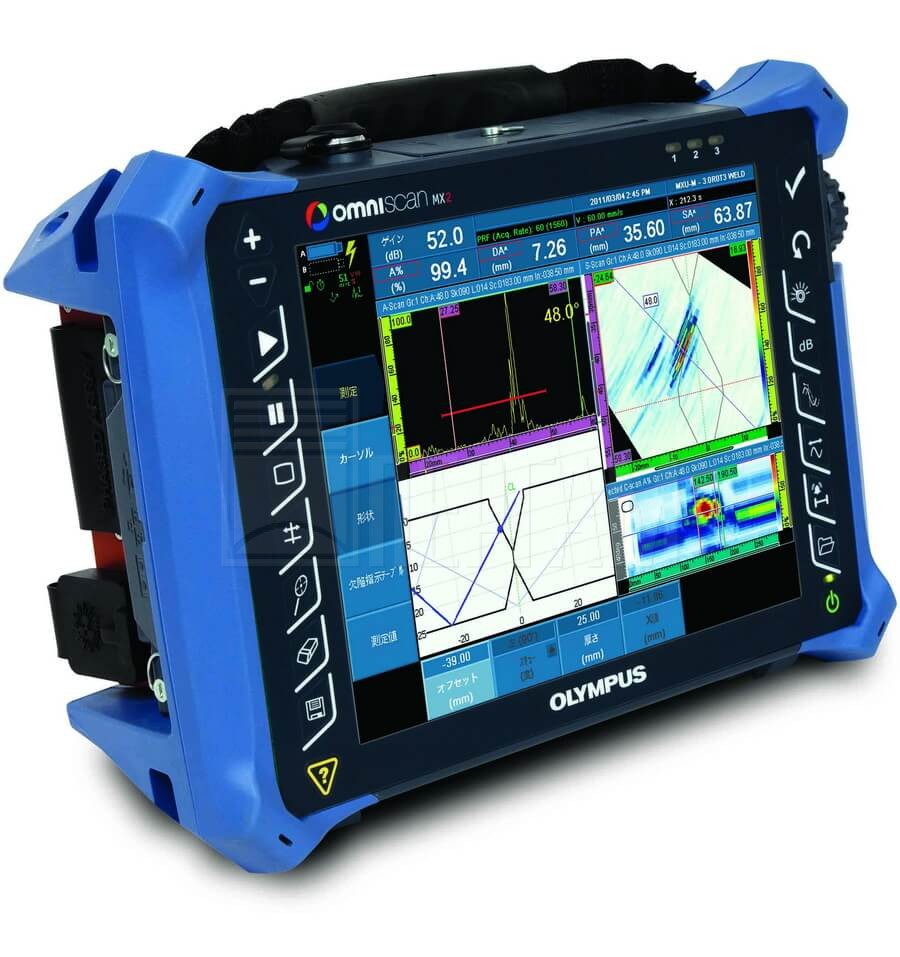

Универсальный дефектоскоп OmniScan MX2

Второе поколение дефектоскопов на фазированных решетках OmniScan MX2 отличается улучшенной эффективностью обнаружения разнородных дефектов металла и композитных материалов. С дефектоскопом можно работать в ручном режиме и в режиме АУЗК, который позволяет ускорить процессы настройки дефектоскопа, сократить длительность цикла тестирования и подготовки отчета.

Дефектоскоп ОмниСкан МХ2 совместим с различными ФР-модулями: с предыдущими, текущими и будущими моделями. Усовершенствованная платформа для ФР-тестирования позволяет проводить неразрушающий контроль с использованием новых методов. Тысячи дефектоскопов Olympus нашли применение по всему миру. Дефектоскоп OmniScan MX2 обеспечивает высокую скорость сбора данных. Новые программные функции объединены в одной портативной системе с модульной конструкцией. Это позволяет эффективно выполнять контроль как в ручном, так и в автоматическом режиме.

Чем быстрее, тем лучше!

Начните правильно свой рабочий день с прибором OmniScan MX2. OmniScan MX2 упрощает и ускоряет процесс настройки благодаря новому программному модулю Weld Overlay, а значит, Вы сможете начать контроль сварных швов незамедлительно. Прибор предлагает стандартный для отрасли пользовательский интерфейс ФР-тестирования, увеличенную скорость работы, более широкий и более яркий дисплей диагональю 10,4 дюйма, новые уникальные интуитивно-понятные функции сенсорного управления и более быстрый обмен данными — все это поможет пользователю выполнять процессы контроля еще быстрее.

Еще надежнее, чем раньше

Прибор OmniScan MX2 теперь имеет степень защиты IP66. Он защищен от падений, разлива жидкости и чрезмерных нагрузок, которые обычно возникают в сложных условиях работы.

Не просто поставщик приборов, а поставщик решений

Дефектоскоп на фазированных решетках OmniScan MX2 — это важная часть всей системы контроля качества сварных швов. Его можно интегрировать с другими важными компонентами для создания полноценной системы контроля. Компания Olympus предлагает широкий ассортимент продукции, включая ФР-датчики, сканеры, программное обеспечение для анализа, а также аксессуары, которые объединены в удобные и специализированные готовые решения, помогающие быстро вернуть вложенные инвестиции. Помимо этого, компания Olympus предлагает высококачественные услуги калибровки и ремонта оборудования по всему миру. При этом мы полагаемся на команду профессиональных экспертов в области фазированных решеток. Наши специалисты всегда смогут оказать Вам требуемую поддержку.

Мнение специалиста
Игорь Беляев

Игорь Беляев

Руководитель направления НК ЗАО «Аэрокомпозит»
3-й уровень по ультразвуковому контролю композитных структур в соответствии с EN 4179/NAS 410

«Используем систему для контроля листовых материалов (в т.ч. ТПКМ) , состоящую из OmniScan MX2, ФР ПЭП со 128 элементами и манипулятора WingScannerV2. Последний, благодаря штанге на присосках, позволяет картографировать площади до 1940х510мм без смены положения. Все сканы автоматически «сшиваются» в один файл и пригодны для дальнейшего анализа, либо вывода на печать.При работе задействован всего один дефектоскопист. Операции контроля стали выполняться в разы быстрее»

Сферы применения дефектоскопа

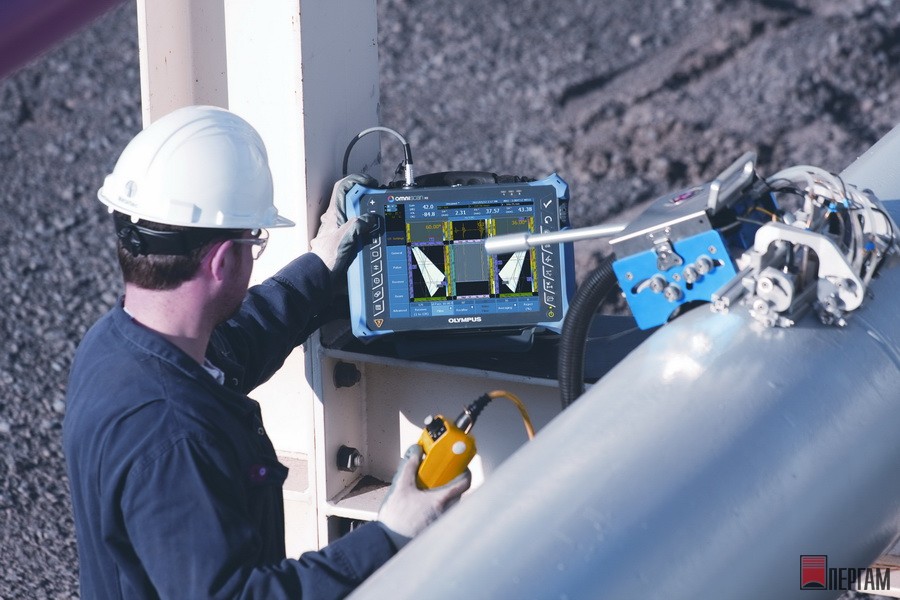

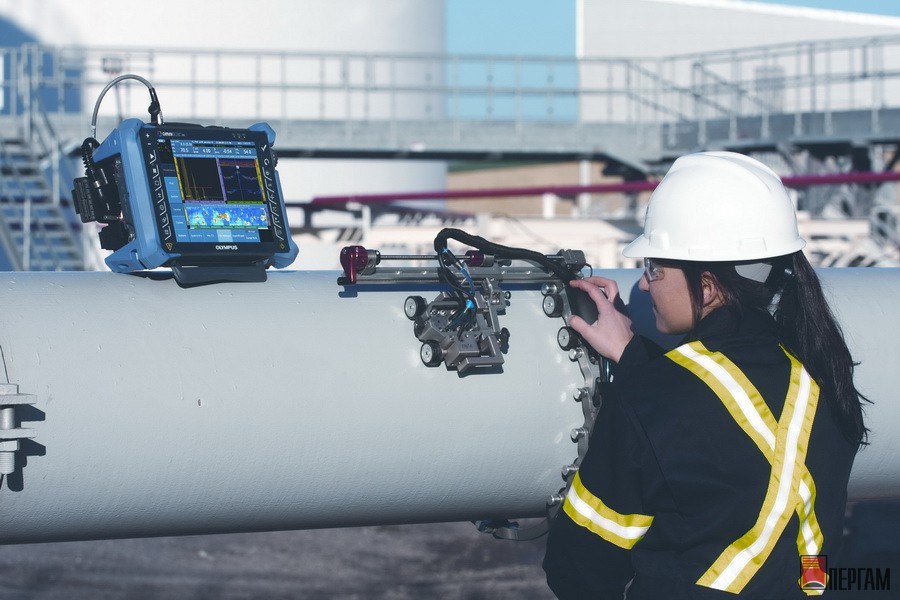

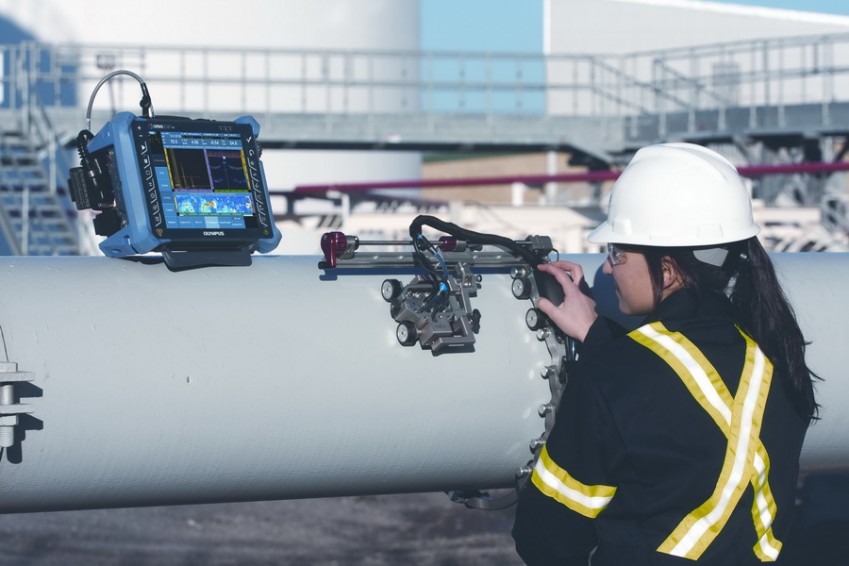

Контроль кольцевых сварных швов

OmniScan MX2 специально разработан для ручного или полуавтоматического контроля кольцевых сварных швов, с учетом требований нефтяной и газовой промышленности. OmniScan MX2 сертифицирован и предназначен для контроля труб в соответствии с ASME, API. Прибор гарантируют высокую скорость выявления дефектов, а так же обеспечивает возможность обработки результатов.

Контроль сварных швов на сосудах высокого давления

Полноценное исследование сварных швов на сосудах высокого давления может быть произведено за счет использования OmniScan MX2 и моторизированного сканера как, например, WeldROVER. За счет сочетания технологий фазированных решеток и TOFD в рамках одной системы достигается существенное снижение временных затрат. Более того, результаты инспекции доступны незамедлительно, что позволяет выявлять и сразу устранять недостатки в сварных швах.

Контроль сварных швов труб малого диаметра

В сочетании с ручным сканером COBRA дефектоскоп OmniScan MX2 способен проводить контроль стандартных труб с наружным диаметром от 0,84 до 4,5 дюймов. Компактный дизайн ручного сканера обеспечивает возможность исследования труб при ограниченном доступе. Смежные конструкции как, например, трубы, основания и прочие структуры могут находиться на расстоянии 12 мм (0,5 дюйма).

Ручное и полуавтоматическое получение карты коррозии

OmniScan MX2 в сочетании со сканером HydroFORM является идеальным решением для контроля возникающего в результате коррозии или эрозии утонения стенок трубопровода. Более того, HydroFORM выявляет водородные повреждения или расслаивания в толще трубы, а так же легко дифференцирует эти аномалии от случаев коррозионного утонения стенок. В подобных приложениях ультразвуковая технология фазированных решеток обеспечивает высокое разрешение и скорость контроля, а также быстрое обследование всего объема.

Контроль композиционных материалов

Исследование деталей, выполненных из ламинированных композиционных материалов, затруднено вследствие их различной формы и толщины. Компания Olympus NDT предлагает комплексное решение для контроля полимерных структур, армированных углеродным волокном. Это система базируется на дефектоскопе OmniScan MX2, сканере GLIDER™, а так же датчиках и призмах, разработанных для CFRP-контроля плоских и искривленных поверхностей.

Технические характеристики Olympus NDT OmniScan MX2

Технические характеристики OMNISCAN MX2

Размеры 325×235×130 мм
Вес 5 кг с батареей
Максимальный размер файла данных 300 Мб
Дисплей 10,4″ 26,4 см, 800×600 пикселей, 16 млн. цветов
Питание Аккумулятор Smart Li-ion
Диапазон рабочих температур От –10 до 45 °C
Порты входа/выхода USB (3 шт.), SVGA, Ethernet
Устойчивость к ударам Испытания на падение MIL-STD-810G 516.6

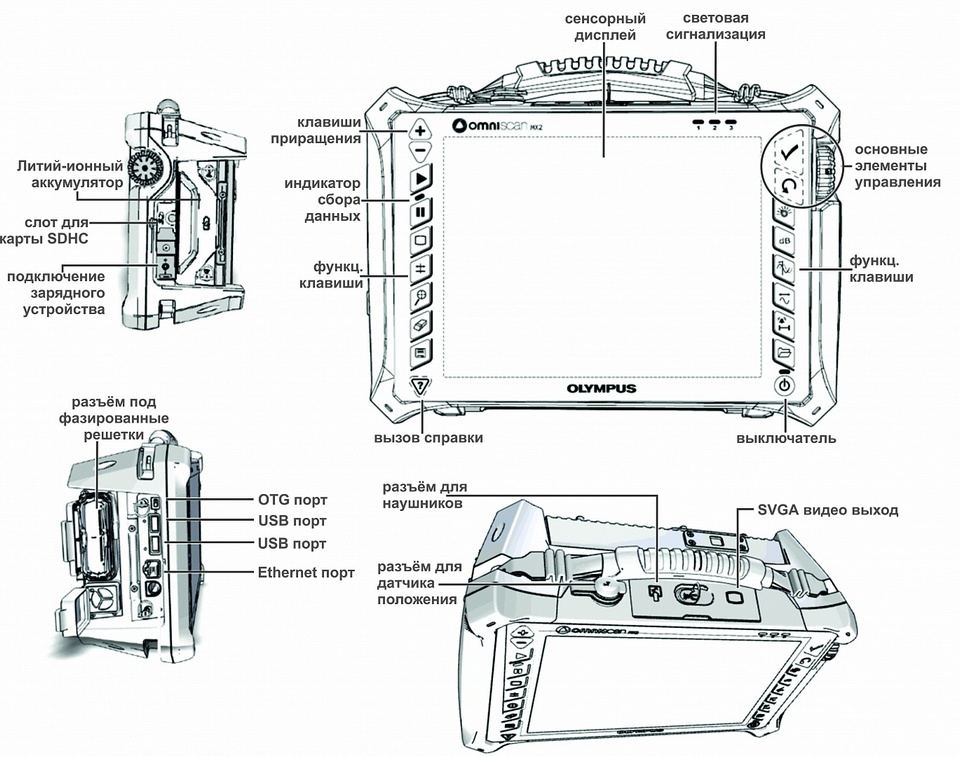

Схема элементов управления дефектоскопа
