Электротехническая лаборатория ПЕРГАМ ЭТЛ-35К
Артикул: 21635
Цена по запросу
Поставляется в минимальные сроки
ПЕРГАМ ЭТЛ-35К
описание в pdf

ПЕРГАМ ЭТЛ-35К

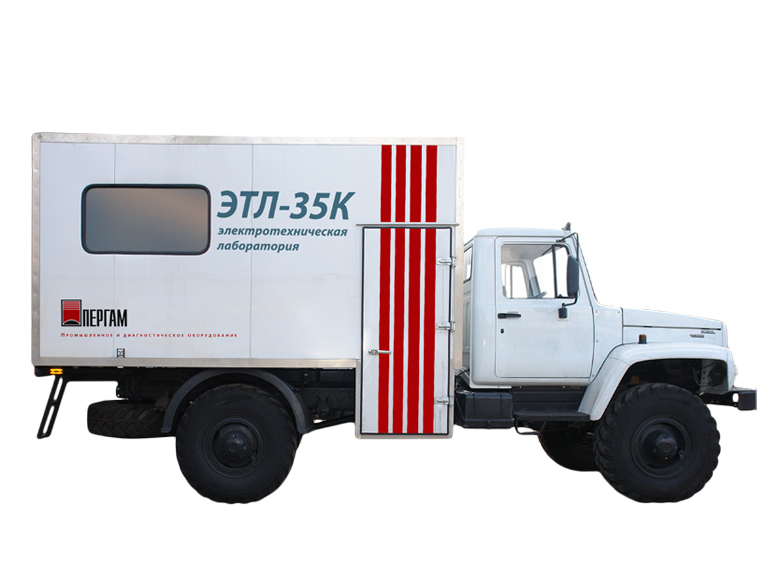

Электротехническая лаборатория ЭТЛ-35К может быть смонтирована на базе фургонов автомобилей ГАЗ-3308, КАМАЗ, УРАЛ и предназначена для: испытания изоляции высоковольтных изоляторов, изоляции кабелей и других устройств, для прожига и дожига дефектной изоляции кабелей, низковольтных измерений, топографирования мест повреждения кабельных линий, определения трассы залегания кабельных линий.

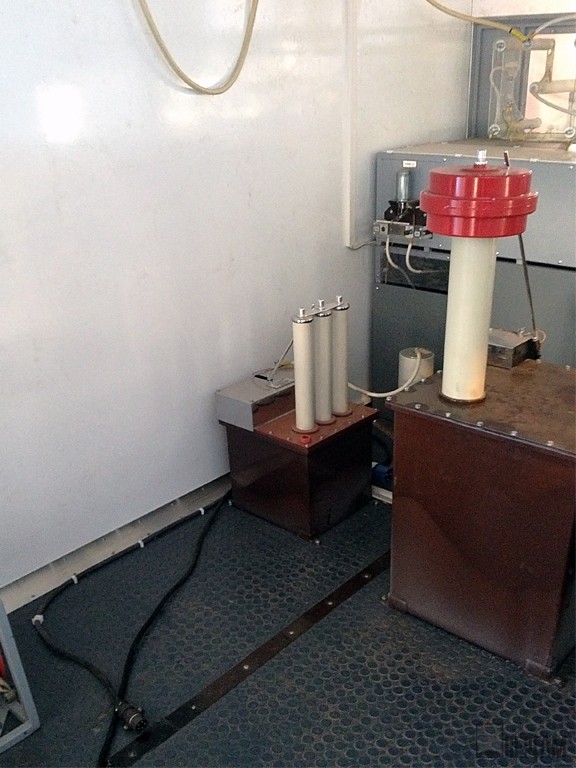

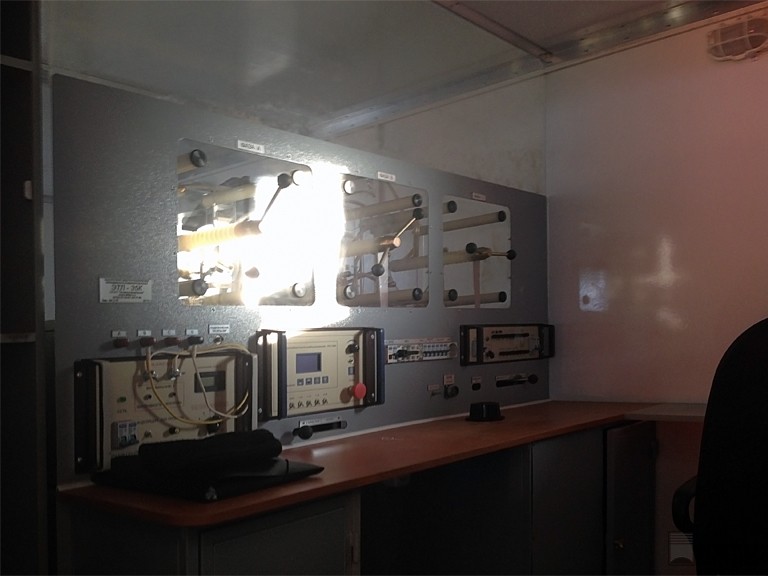

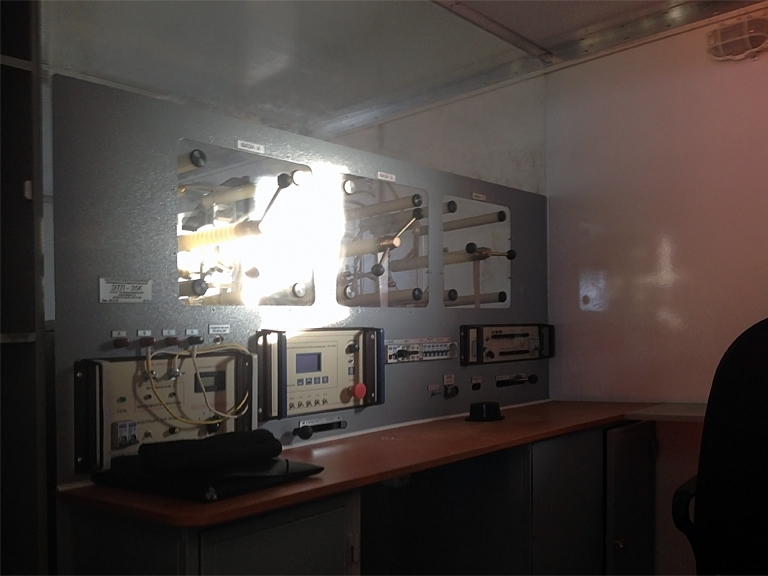

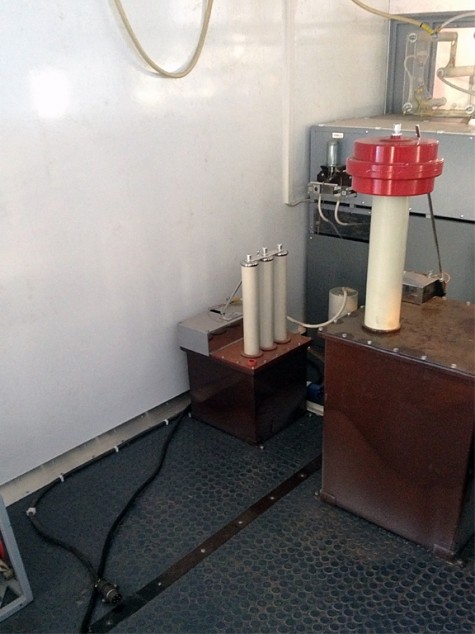

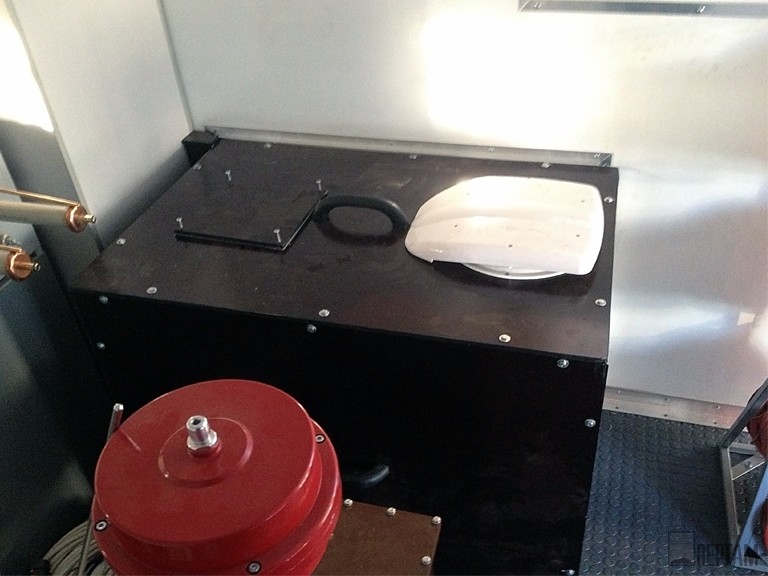

Комплект электролаборатории определяется Заказчиком. Мобильная лаборатория ЭТЛ-35К монтируется в фургоне автомобиля, где оборудуется высоковольтный отсек и отсек оператора разделённые прозрачной перегородкой. В отсеке оператора размещены измерительные приборы и органы управления установкой ИУ-100 и Р-07к, щиток ввода и защиты электропитания, рубильник с видимым разрывом, устройства индикации и сигнализации, стол-тумба для хранения электро-приборов и принадлежностей, розетки для подключения внешних измерительных приборов, пульт-планшет для проведения низковольтных измерений с места оператора, сиденья для перевозки трёх человек.

Автолаборатория ЭТЛ-35К позволяет проводить:

  • Испытание изоляции повышенным напряжением (до 100 кВ) переменного тока промышленной частоты
  • Испытание изоляции повышенным напряжением (до 60 кВ) выпрямленного тока
  • Измерения выходного тока (тока утечки) при испытаниях напряжением выпрямленного тока по высокой и низкой стороне (примечание: параметры испытательных напряжений соответствуют требованиям НТД и аттестованы в органах Госстандарта)
  • Измерения емкости и тангенса угла диэлектрических потерь элементов силовых подстанций на высоком (до 10 кВ) напряжений прибором СА7100.2, или «Вектор-2.0М», или Р5026
  • Низковольтные измерения параметров силовых трансформаторов комплектом электроизмерительных приборов или автоматическим измерителем «Вектор 63»
  • Прожиг и дожиг повреждённой изоляции и поиск места повреждения кабельных линий 0,4–10 кВ
  • Определение расстояния до мест повреждений кабельных линий на низком напряжении и импульсным беспрожиговым методом на высоком напряжении
  • Определение трассы кабельных линий
  • Топографическое определение мест повреждений кабельных линий индукционным и акустическим методами

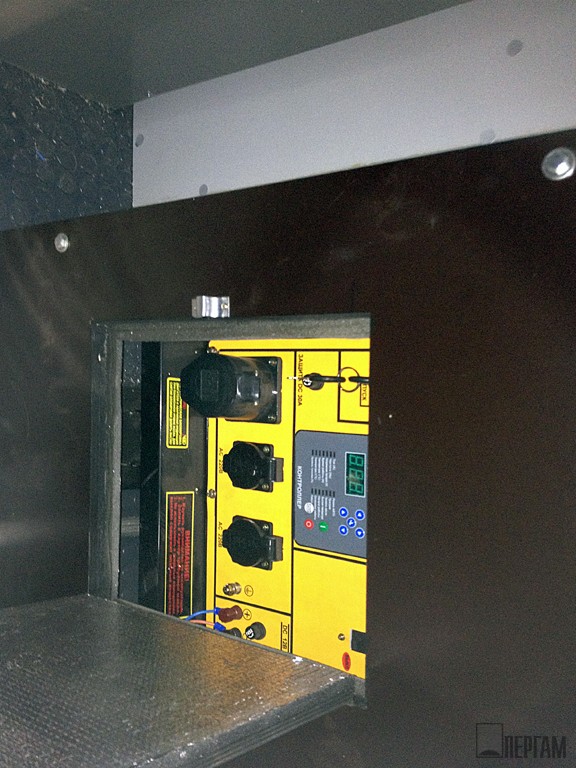

Питание ЭТЛ-35К производится от промышленной однофазной сети 220 В, 50 Гц. Допускается питание ЭТЛ-35К от автономного генератора электроснабжения соответствующей мощности.

Все передвижные лаборатории ЭТЛ оснащаются системой обеспечения электробезопасности персонала автолаборатории. Система блокировки подачи напряжения питания при открытии дверей в высоковольтный отсек, блокировка цепи питания при отсутствии заземления, кнопка аварийного выключения мобильной лаборатории, подача звукового и светового сигнала при включении автолаборатории. Указанные в описании комплектации лабораторий не являются конечной и могут дополняться другим диагностическим оборудованием, также возможна разработка лаборатории полностью нестандартной комплектации, специально под поставленные цели и требования определенного Заказчика. Так же имеется возможность доукомплектовывать передвижные лаборатории ЭТЛ различными функциями. ОАО «Пергам-Инжиниринг» реализует любой проект поставки диагностического оборудования и проектирования передвижных электротехнических лабораторий ЭТЛ, согласно Вашим требованиям, дополнительно мы можем укомплектовывать мобильные лаборатории оборудованием для измерения показателей качества электрической энергии, тепловизорами, системами поиска утечек метана и другим электроизмерительным инструментом.

Комплект лаборатории ЭТЛ-35К

№ П/П СОСТАВ НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Стойка основная Несущая конструкция, включающая в себя приборную панель, столик, шкафчик и т.д.
2 Блок управления БУ (универсальный с жидкокристаллическим дисплеем) Предназначен для управления устройством высоковольтных испытаний УВИ, блоком низковольтных измерений БНИ, измерителем диэлектрических потерь ИДП-10. Измерения входных и выходных параметров с погрешностью до 3 %.
3 Регулятор РНО (40А) Предназначен для регулировки выходного напряжения устройства высоковольтных испытаний УВИ.
4 Устройство высоковольтных испытаний УВИ, включает в себя блок высоковольтных испытаний БВИ-60/50-М5 и трансформатор вольтодобавочный ТВ-3, либо трансформатор ИОМ-100/20 (ИОМ-100/16, ИОМ-100/26) Наибольшее выпрямленное напряжение в продолжительном режиме — 60 кВ; наибольший рабочий ток при выпрямленном напряжении, среднее значение — 50 мА; наибольшее переменное напряжение (действующее значение) — 50 кВ; наибольший рабочий ток при переменном напряжении (действующее значение) — 50 мА. В УВИ-100 обеспечивается измерение токов утечки под высоким потенциалом на постоянном напряжении до 60 кВ и переменном до 100 кВ измерителем тока ИТВ-140Р.
5 Блок низковольтных измерений БНИ Предназначен для измерения потерь холостого хода силовых трансформаторов; измерения сопротивления обмоток постоянному току методом вольтметра-амперметра; определения коэффициента трансформации трансформаторов.
6 Блок прожига БПР-25/10 Максимальное выходное напряжение в режиме холостого хода — 20 кВ; минимальное выходное напряжение в режиме холостого хода — 1 кВ; количество ступеней прожига — 6; максимальный ток блока прожига в режиме короткого замыкания — не менее 8 А; максимальное напряжение дожига в режиме холостого хода — 500 В; максимальный ток дожига в режиме короткого замыкания — не менее 16 А; потребляемая мощность блока прожига — не более 18 кВА; мощность, отдаваемая в нагрузку — не менее 8,5 кВА; режим работы блока прожига — длительный; габаритные размеры — 430×620×500 мм; масса — 90 кг.
7 Генератор акустики ГАУВ-6-05 Емкость накопителя — 5÷13 мкФ; максимальное выходное напряжение — 20 кВ; максимальная энергия импульса разряда — 2200 Дж; режимы работы — ручной и автоматический с частотой следования импульсов разряда — 0,4 Гц; габаритные размеры — 470×420×340 мм; масса — 30 кг.
8 Измеритель диэлектрических потерь ИДП-10
9 Измеритель тока высокопотенциальный ИТВ-140Р с конденсатором фильтрующим КФ-60 Пределы измерения — 0,1÷3 мА; предельная приведенная погрешность измерения — 4%; наибольшая кратность перегрузки микроамперметра — 10; наибольший допустимый потенциал корпуса прибора относительно земли — 140 кВ; наибольшее падение напряжения от измеряемого тока между клеммами прибора — 2 В; габаритные размеры — 165×100 мм; масса — не более 1 кг (без учета массы конденсатора).
10 Комплект короткозамыкателей Содержит короткозамыкатели с электромеханическим приводом для автономного заземления высоковольтных выходов электролаборатории.
11 Комплект барабанов и кабелей Стойка с тремя барабанами защитного и рабочего заземлений и сетевого кабеля (длина — 30 м); стойка с тремя барабанами высоковольтного (70 кВ) кабеля (длинна — 30 м); кабели для БНИ, в бухте, «крокодил-разъем» и «крокодил-клеммы» (длина — 25 м) и 2 кабеля (длина 30 м); высоковольтный провод в бухте (длинна — 30 м); высоковольтный кабель, в бухте, для измерения токов утечки (длина — 30 м).
12 Рефлектометр высоковольтный осциллографический ИСКРА-3 в комплекте с датчиком Предназначен для определения расстояния до места повреждения кабелей электроснабжения и связи.
13 Генератор звуковой частоты ГЗЧ-2500 Предназначен для поиска мест повреждения силовых кабельных линий электроснабжения. работает совместно с приёмником П-806. Выходная мощность в согласованном режиме — не менее 2 500 Вт.; Максимальное выходное напряжение холостого хода — 300 В.; Максимальный выходной ток — 50 А.; Частота генерации — 1024 и 2048 Гц.; Частота модуляции — 1,5 — 3 Гц.; Количество ступеней согласования с нагрузкой — 12.; Диапазон сопротивления нагрузки 0,5 — 150 Ом.; Питание — однофазная сеть переменного тока 220±22 В, 50±2 Гц.; Потребляемая мощность — не более 3000 Вт.; Габаритные размеры — 320×360×200 мм.; Масса — не более 15 кг.
14 Приёмник П-806 Предназначен для: поиска трассы, мест повреждений межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом (совместно с генератором ГЗЧ-2500); обнаружение мест утечки изоляции подземных кабелей электроснабжения, не имеющих металлической оболочки, потенциальным методом с помощью бесконечных потенциальных датчиков (совместно с генератором ГЗЧ-2500); для обнаружения мест повреждения оболочки кабеля из сшитого полиэтилена (совместно с генератором ГЗЧ-2500).
15 Комплект электротехнического оборудования Конечный выключатель для блокировки двери; светильник сигнальный красный; сирена СС-1; фонари освещения (2 шт.); связь с шофером (в зависимости от марки автомобиля).
