Heath Consultants

Пробоотборник Hi Flow Sampler

Прибор для измерения интенсивности утечки природного газа
Артикул: 21532
Снят с производства
Гарантия производителя:
12 месяцев

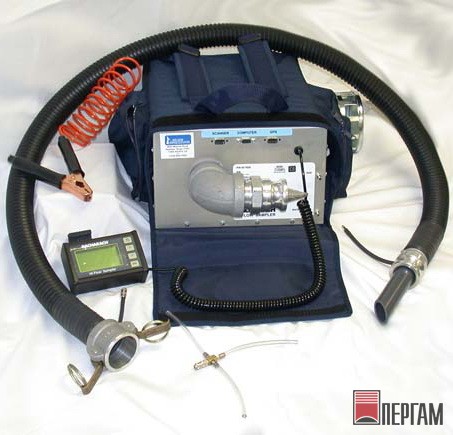

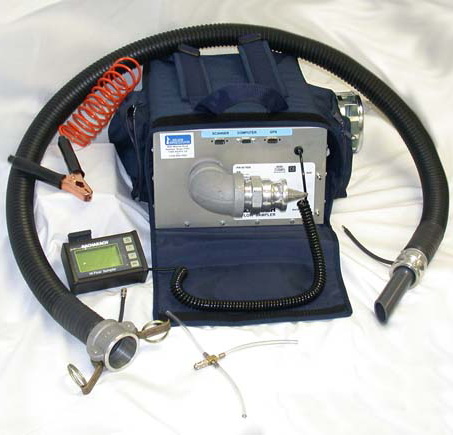

HEATH CONSULTANT Пробоотборник Hi Flow Sampler
описание в pdf

Детектор утечек метана

Детектор метана - пробоотборник Hi Flow Sampler конструктивно-безопасный инструмент с питанием от встроенной батареи. Предоставляет вам возможность точно измерять объем и интенсивность утечки природного газа из любой трубопроводной арматуры, золотниковых уплотнений и компрессорных уплотнений в магистральных линиях, хранилищах, и компрессорных станциях для природного газа. Интенсивность утечки из компонента измеряется отбором пробы при высокой скорости (от 1,42 до 297 л/мин), для полного улавливания всего утекающего газа из узла оборудования. Точное измерение скорости потока пробы и концентрации природного газа в этом потоке позволяет рассчитать интенсивность утечки. Прибор производит автоматическую компенсацию разницы в удельном весе воздуха и природного газа, таким образом обеспечивая точность расчета интенсивности утечки.

Принцип измерения утечки пробоотборником

Два измерения при разных скоростях потока выполняются для обеспечения улавливания прибором всего газа, утекающего из компонента. Первое измерение выполняется при наивысшей возможной скорости потока, а второе измерение при скорости, равной 70-80% первой скорости. Если разница между двумя расчетными интенсивностями утечки меньше 10%, тогда можно допустить, что весь газ был уловлен при испытаниях.

Для тех математиков, которые удивляются, как могут оба расчета быть одинаковыми при разной скорости потока: обратите внимание, что измеряемый уровень CH4 при низшей скорости потока будет выше благодаря меньшему объему воздуха, всасываемого в пробу; этим балансируется низшая скорость потока.

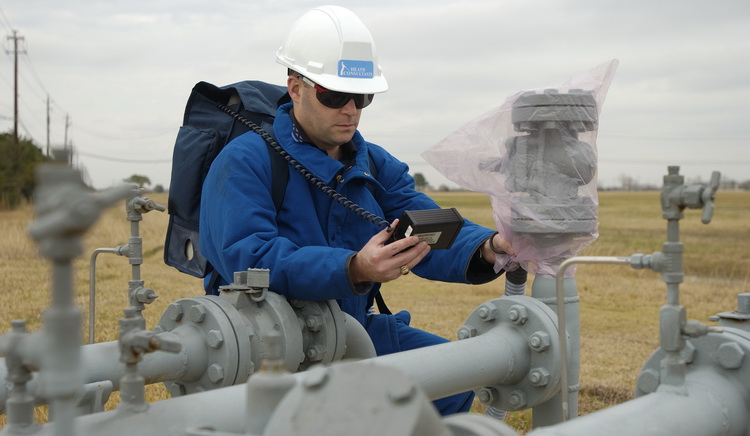

Удобство: Прибор устанавливается в рюкзаке, оставляя руки оператора свободными для пользования при восхождении по лестницам и при спуске в канализационные люки. Простое управление ручным блоком, содержащим ЖКИ и контрольный узел с 4-я кнопками, присоединенный к главному блоку спиральным шнуром длиной 2 метра.

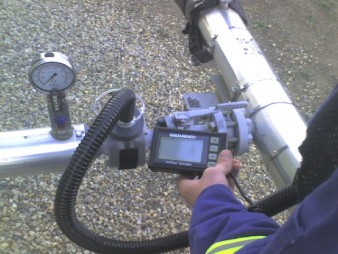

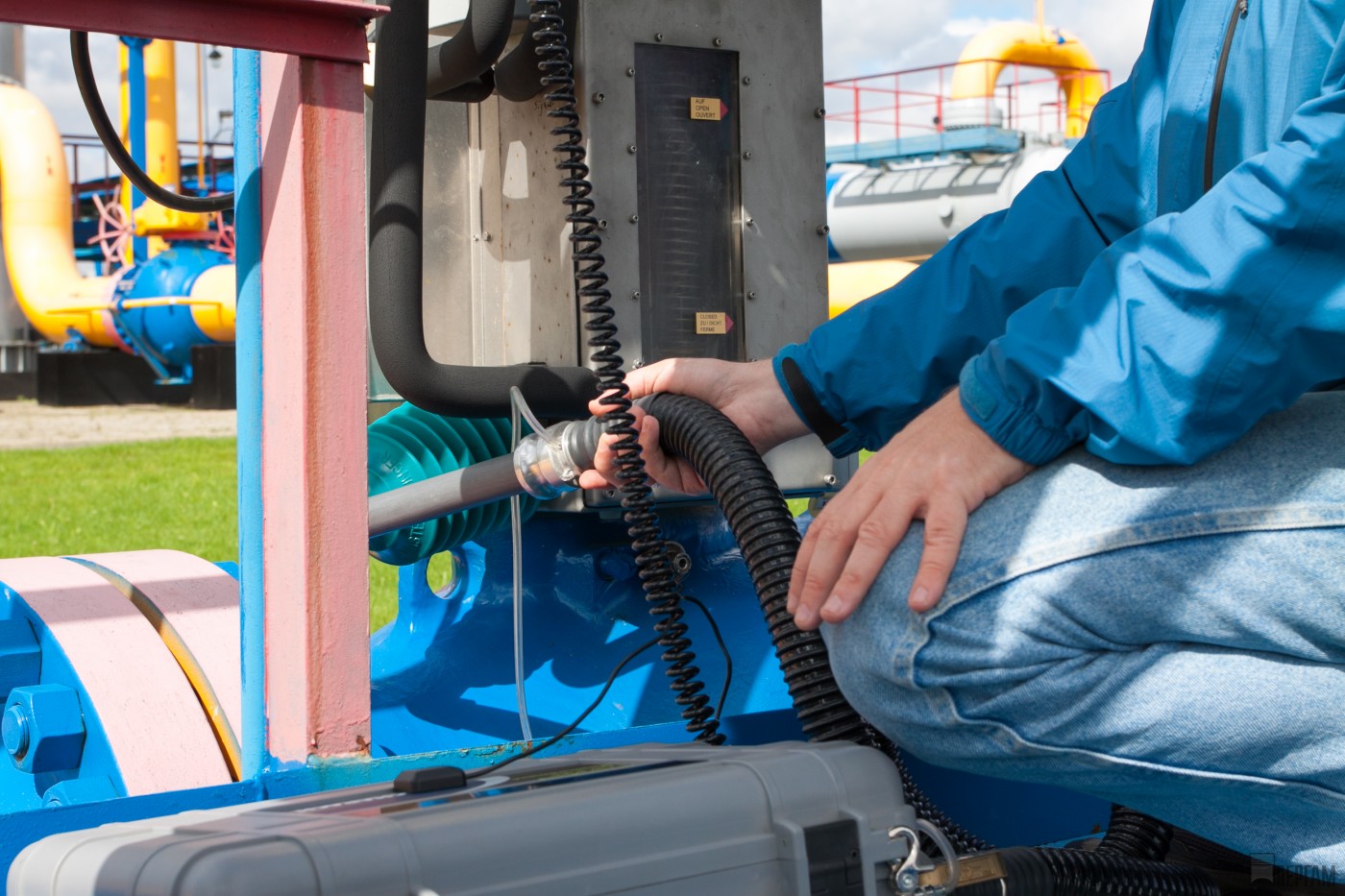

Области применения Hi Flow Sampler:

Применение пробоотборника Hi Flow позволяет оптимизировать бюджет техобслуживания, т.к. укажет какие компоненты необходимо обслуживать, зная объем потерянного газа и период окупаемости ремонта.

  • Диагностика узлов газопроводов высокого и низкого давления, ПХГ, крановых узлов;
  • Диагностика узлов газохранилищ, резервуаров и газораспределительных станций;
  • Экологический мониторинг, в том числе для проектов «Киотского протокола» о сокращении выбросов парниковых газов.

Принцип действия пробоотборника Hi Flow Sampler:

  • Расчет интенсивности утечки основан на точном измерении скорости потока пробы и концентрации природного газа в этом потоке.

Пробоотборник

Кому нужен пробоотборник «Hi Flow»?

  • Компрессорные станции транспортных магистралей
  • Инспекторы надежности
  • Отделы обнаружения и измерения утечек
  • Перерабатывающие предприятия Экологические управления, отвечающие за выделения в атмосферу
  • Члены организации "ЕРA Gas STAR"

Зачем пользоваться пробоотборником «Hi Flow»?

  • Для определения суммарных выделений в атмосферу и потерь газа из предприятий
  • Для определения рентабельных ремонтных стратегий
  • Для документального доказательства контроля эмиссии, с целью получения кредитов на выброс парниковых газов
  • Позволяет классифицировать утечки в порядке их интенсивности
  • Дает возможность оценить потенциальные сбережения устранением утечки газа
  • Дает возможность более эффективного использования ремонтного бюджета
  • Отождествляет зоны неисправности
  • Определяет исходный уровень утечек
  • Обеспечивает постоянную регистрацию утечек и ремонтов
  • Короткий период окупаемости, от 3 до 10 месяцев

Как часто нужно проводить калибровку пробоотборника?

Для правильной нулевой установки прибора при запуске, обязательно включайте пробоотборник Hi Flow в чистом воздухе (свободном от горючих газов или паров). Калибруйте прибор примерно раз в месяц для достоверности показаний. Частота калибровки зависит от того, как часто пользуетесь пробоотборником и от объёма опробованного газа. Составьте журнал обслуживания и ведите учет калибровки прибора; на основании этого журнала затем сможете составить график калибровки. Например, если показания прибора неверные после одной калибровки, значит прибор нуждается в более частой калибровке.

Важно: Избегайте опробование паров этилированного бензина или паров или газов, содержащих соединения кремния или серы. Тетраэтил свинец, силиконы, и соединения серы могут образовать загрязняющие соединения на чувствительном элементе (отравить датчик), что приведет к потере чувствительности.
Рекомендуем калибровать ваш пробоотборник Hi Flow в ПЕРГАМ раз в месяц. Калибровку можно выполнять и в полевых условиях, если вы владеете всем необходимым оборудованием и в наличии есть квалифицированный персонал для выполнения процедур:
  1. Просмотра дат выполнения калибровки
  2. Поверки прибора
  3. Калибровки датчиков фонового газа и газа утечки
  4. Высвечивания коэффициентов усиления в схемах усилителей калибровки
  5. Стирания калибровки

Профилактическое обслуживание

Профилактическое обслуживание пробоотборника Hi Flow состоит из следующего:
  1. Зарядка блока батарей
  2. Замена внутренних фильтров
  3. Замена газовых датчиков
  4. Поверка скорости потока
  5. Установка даты и времени
  6. Восстановление исходного состояния микропроцессора.

Ремонт пробоотборника

Рекомендуем ограничить обслуживание пробоотборника Hi Flow в полевых условиях следующими операциями:
  1. Чистка сетки газозаборного отверстия
  2. Замена внутренних фильтров
  3. Замена датчиков
  4. Замена насоса блока датчиков
  5. Визуальная проверка соединений на печатной плате
