ДЛС-КС (LMS) — стационарный лазерный детектор метана

Уникальное оборудование для поиска утечек метана на компрессорных станциях, ГРС и ПХГ
Артикул: 22191
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

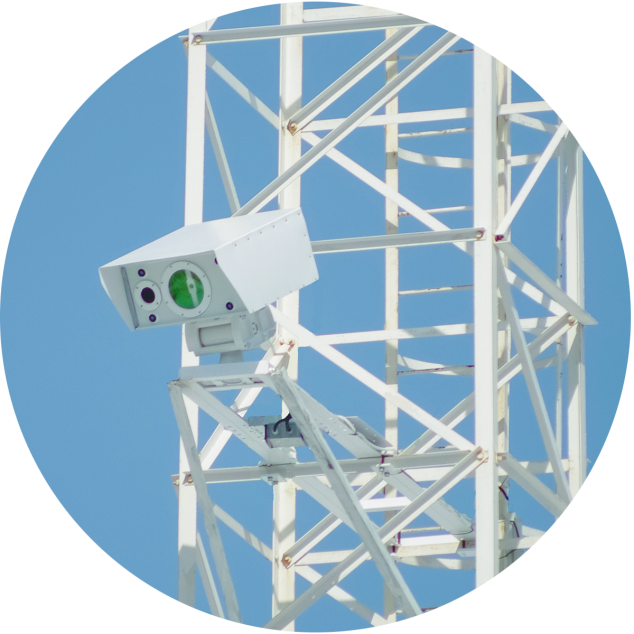

Стационарный детектор ДЛС-КС (LMS)
описание в pdf

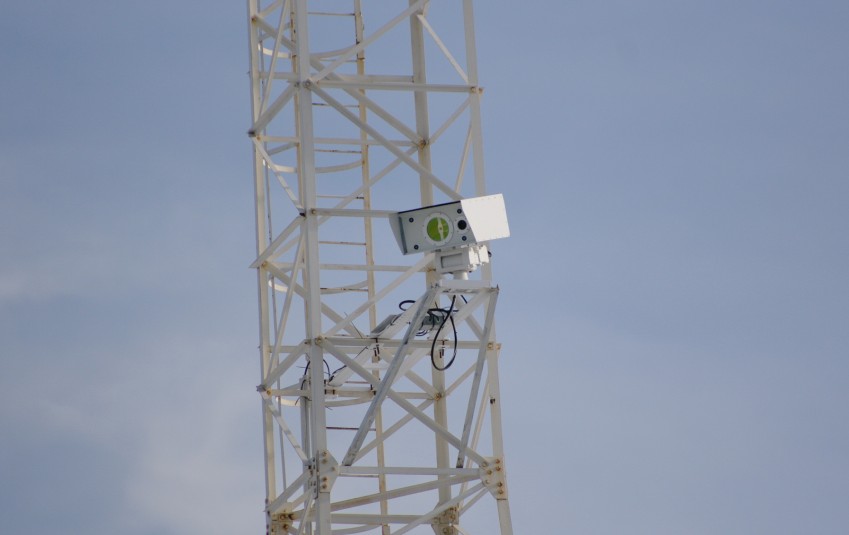

Стационарный детектор утечек метана для площадных объектов

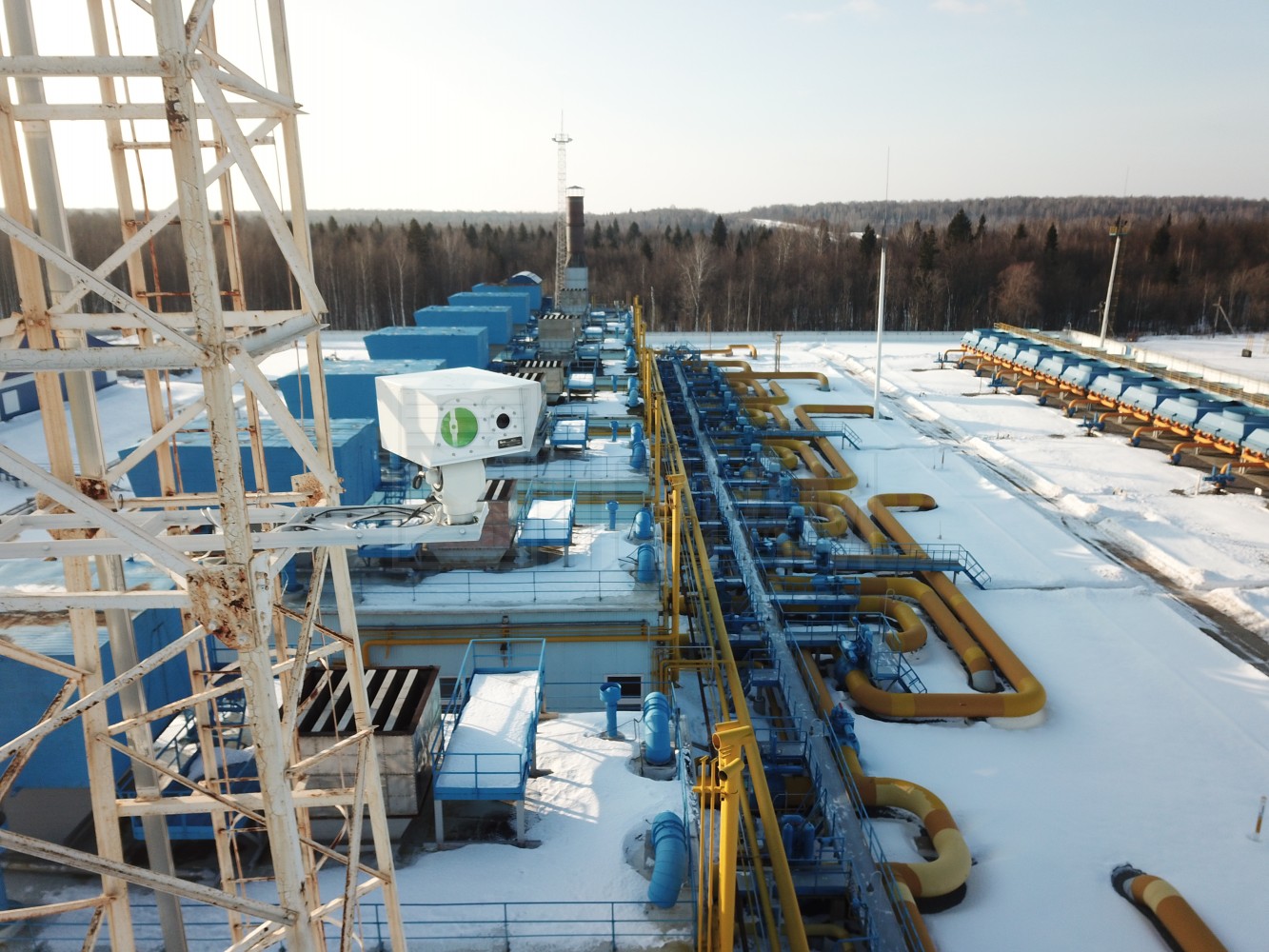

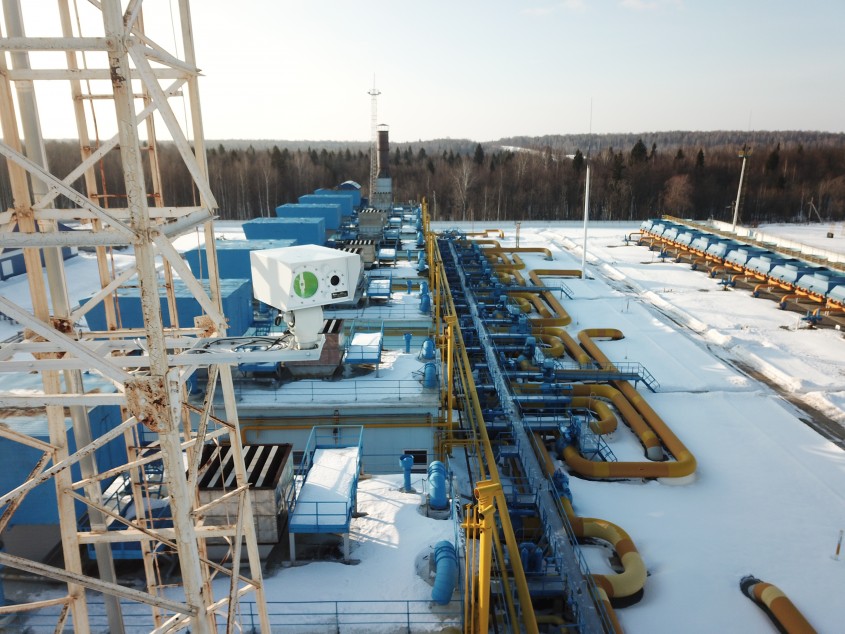

Дистанционный лазерный детектор утечек метана ДЛС-КС служит для повышения надёжности и безопасности при эксплуатации технологического оборудования компрессорных станций (КС). Своевременно оповещает персонал о повышенной концентрации метана в воздухе.

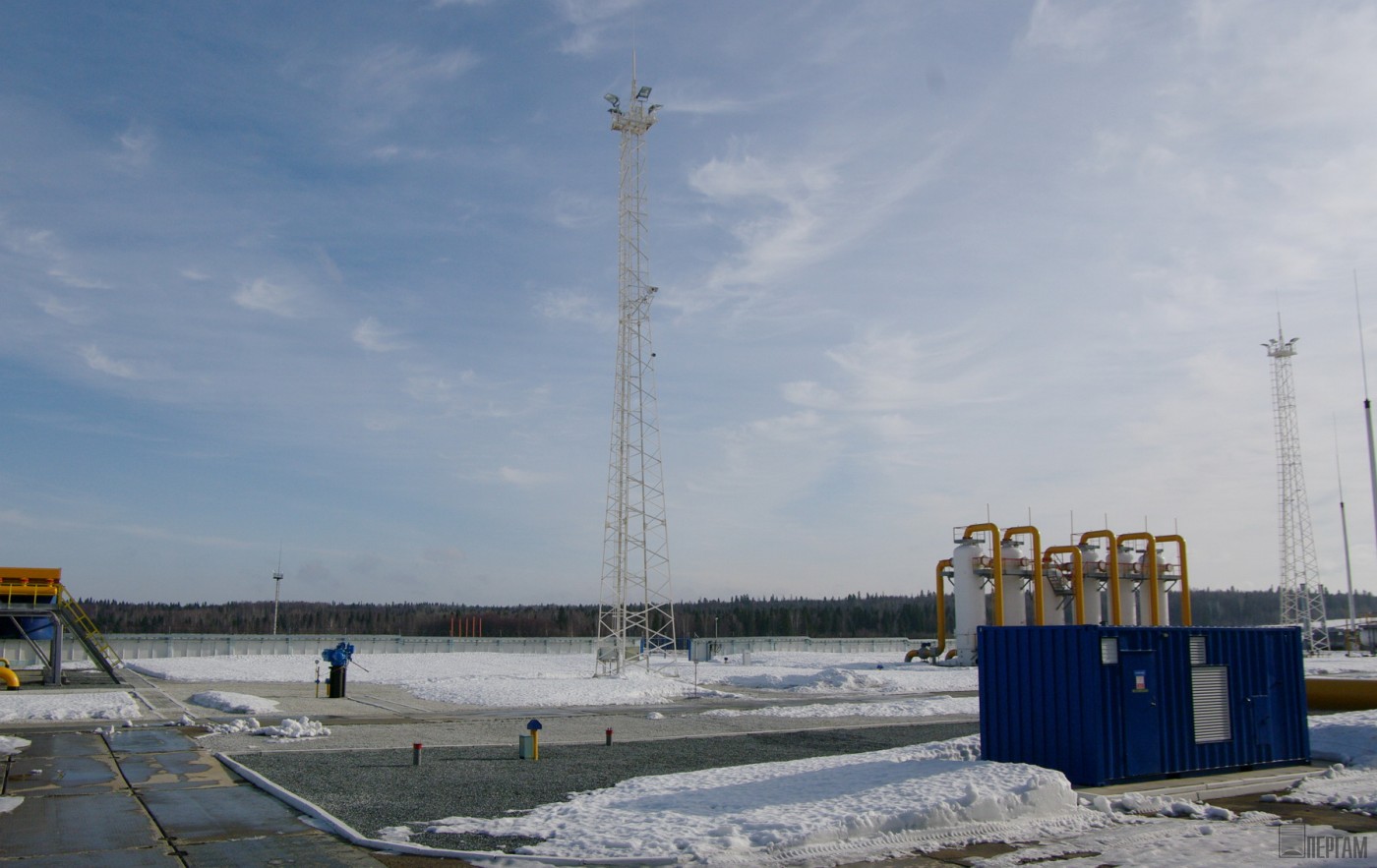

Стационарный комплекс ДЛС-КС разработан инженерами научного и производственного отделов компании ПЕРГАМ. Используется крупнейшими компаниями России на магистральных газопроводах и компрессорных станциях. Надёжный и безопасный комплекс ДЛС-КС прекрасно справляется со своими задачами мониторинга, обнаружения и оповещения об утечках природного газа. Предназначен для установки на компрессорных станциях, подземных хранилищах газа, газоперерабатывающих заводах, заводах по сжижению природного газа.

Детектор предназначен для работы в условиях умеренного и холодного климата. Состоит из оптического блока, шкафа с сетевым оборудованием, которые имеют исполнение для установки на взрывоопасных объектах и автоматическое рабочее место оператора. По условиям эксплуатации прибор относится к исполнению УХЛ категории 4.2 по ГОСТ 15150-69.

Система обнаружения метана в атмосферном воздухе технологических площадок компрессорных станций «ДЛС-КС» по ТУ 4215-145- 52398851-2013». «ДЛС-ПЕРГАМ» сертифицирована и активно используется во многих отечественных энергетических компаниях, в том числе почти десятке дочерних предприятий ОАО «Газпром».

Как это работает?

Дистанционный лазерный детектор метана «ДЛС-КС» обнаруживает метан в атмосферном воздухе и автоматически оповещает о превышении концентрации его свето-звуковой сигнализацией. Система измеряет концентрацию метана в воздухе, зондируемом лучом лазера, который отражается топографическим объектом (земля, трава, деревья, асфальт, кирпич, и т.д.), находящимся на расстоянии 20 – 150 метров от прибора.

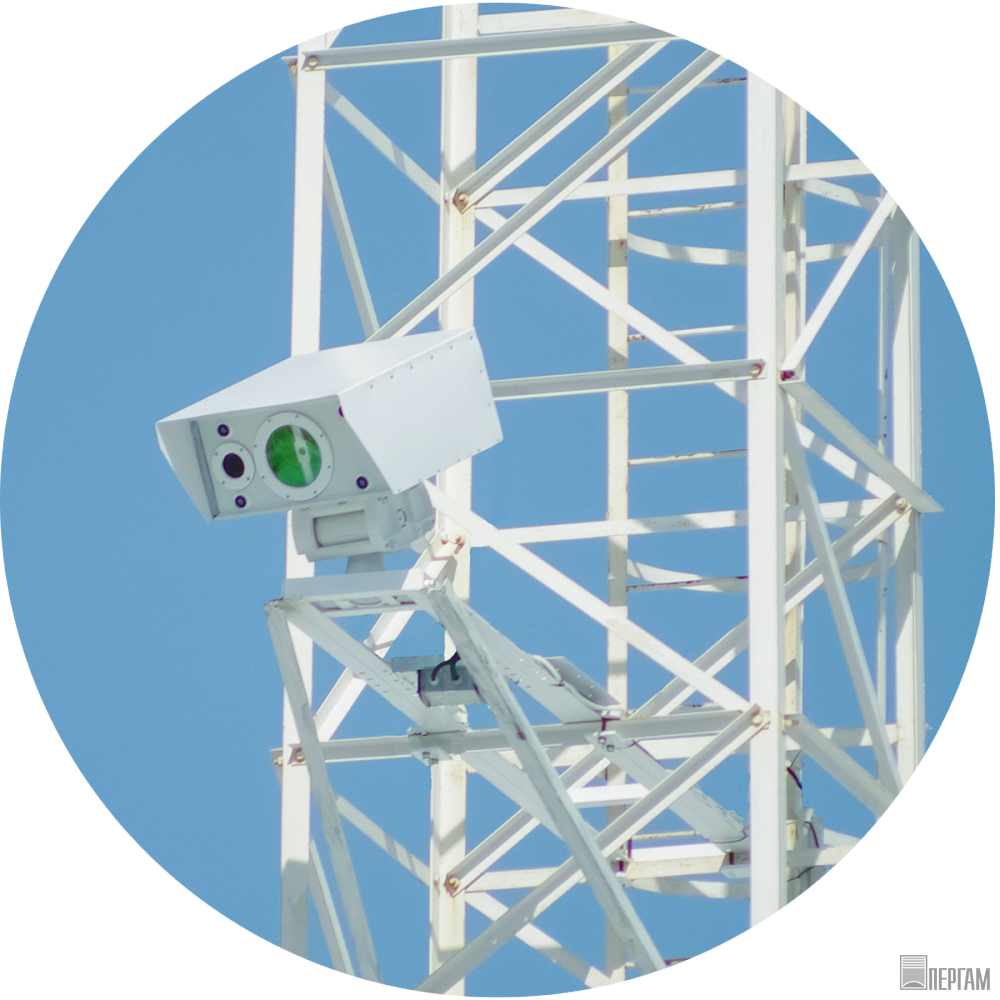

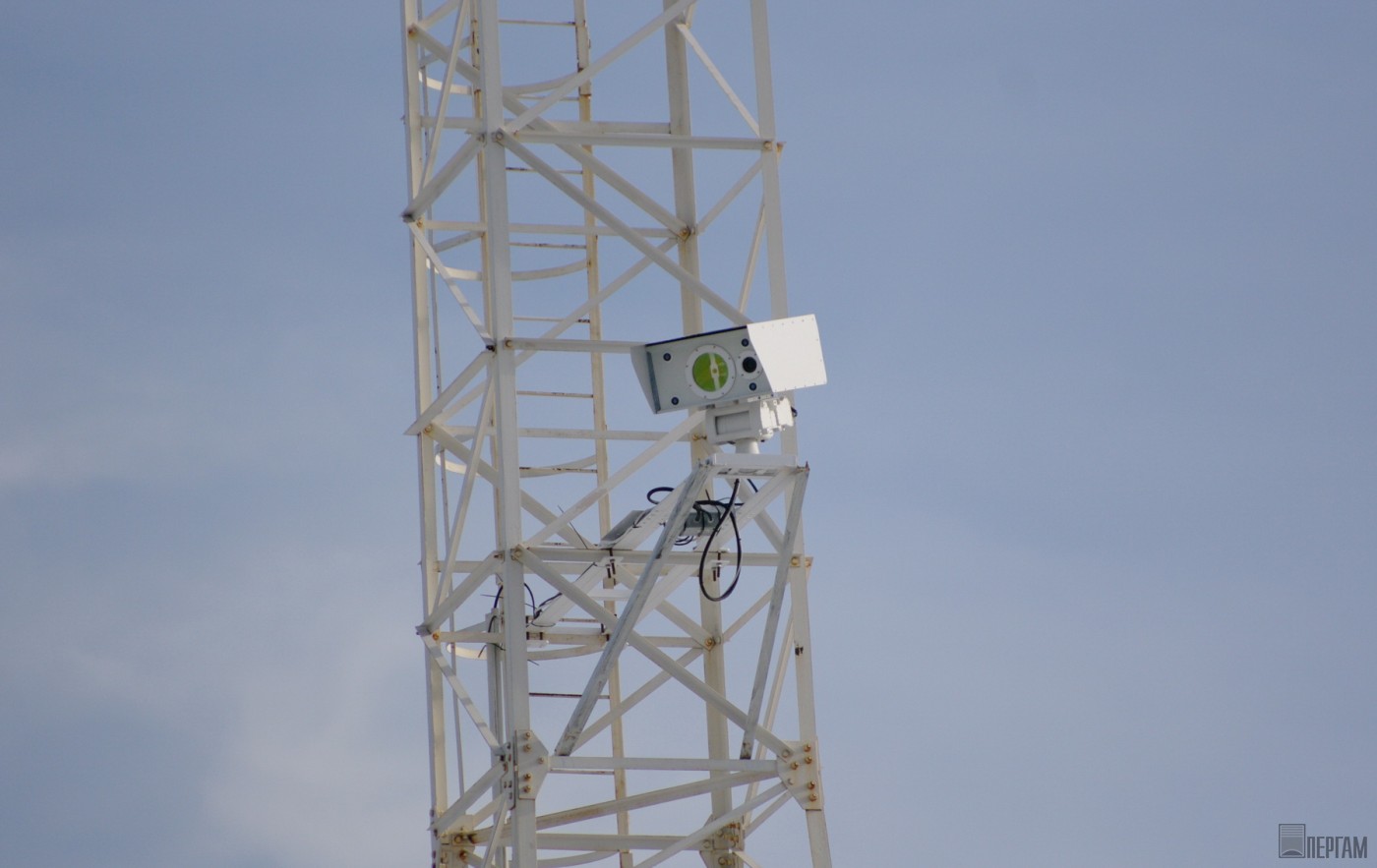

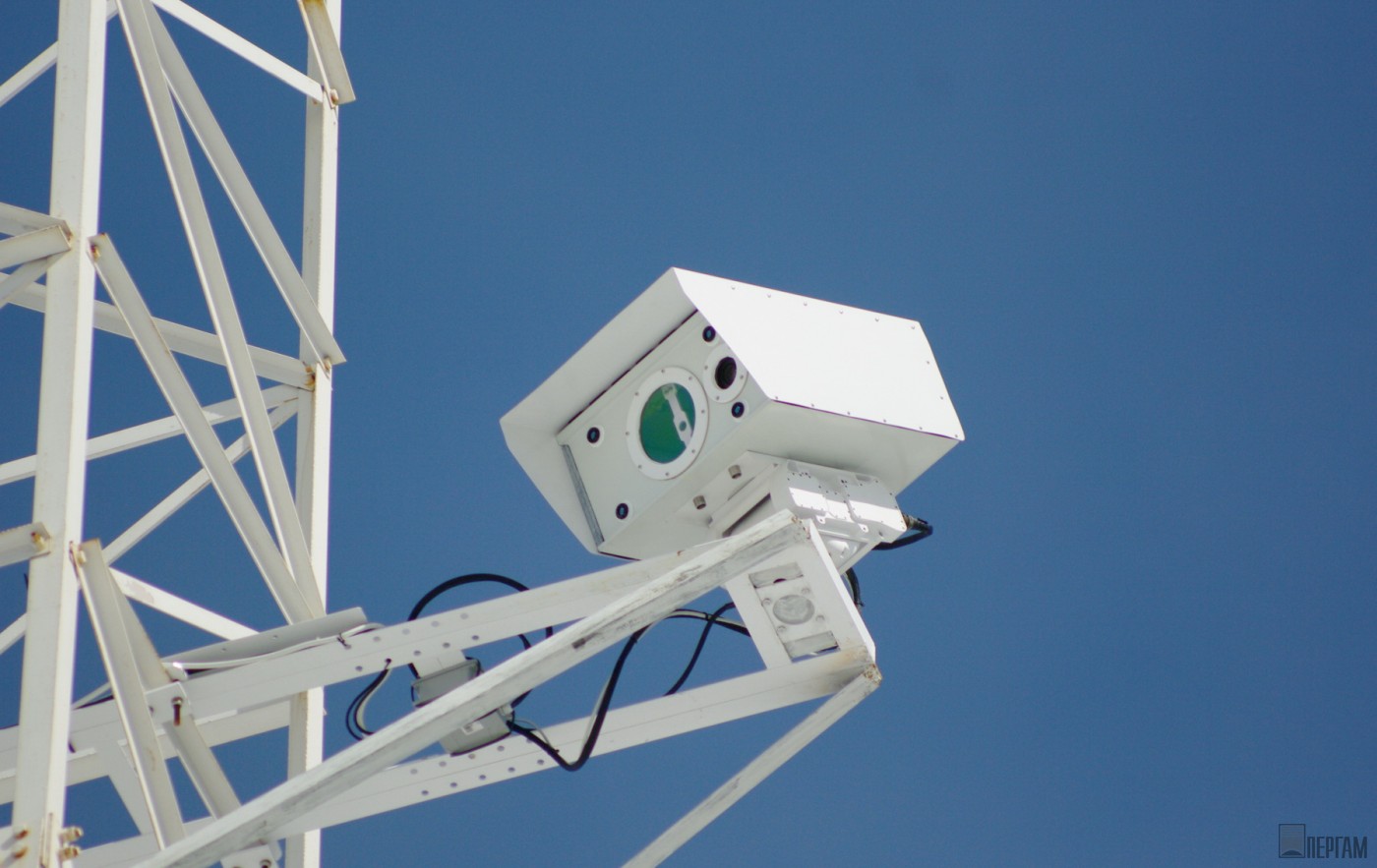

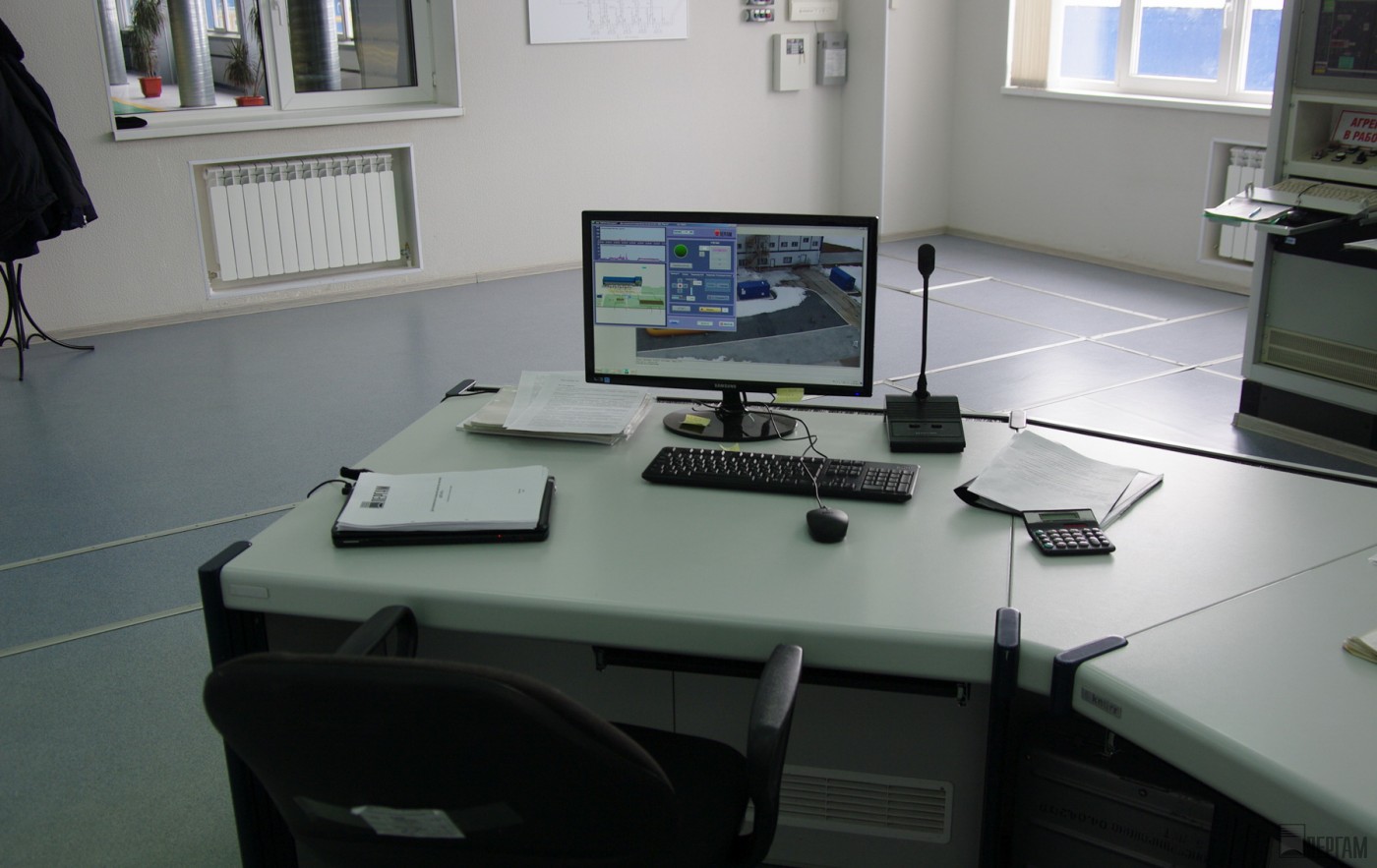

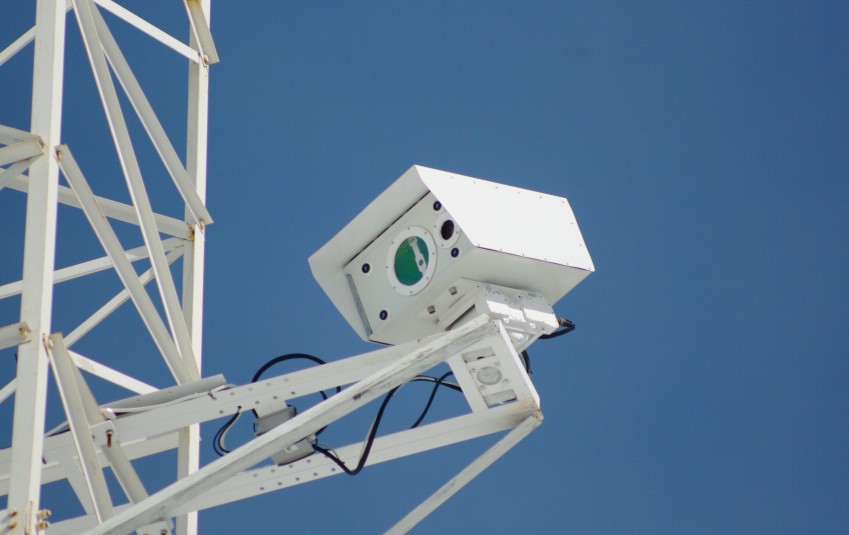

Работает в условиях умеренного и холодного климата. Состоит из оптического блока, взрывобезопасного шкафа с сетевым оборудованием и автоматизированное рабочее место оператора под управлением ПО — ДЛС-ПЕРГАМ. Внутри оптического блока установлена видеокамера высокого разрешения для точного обнаружения места утечки газа.

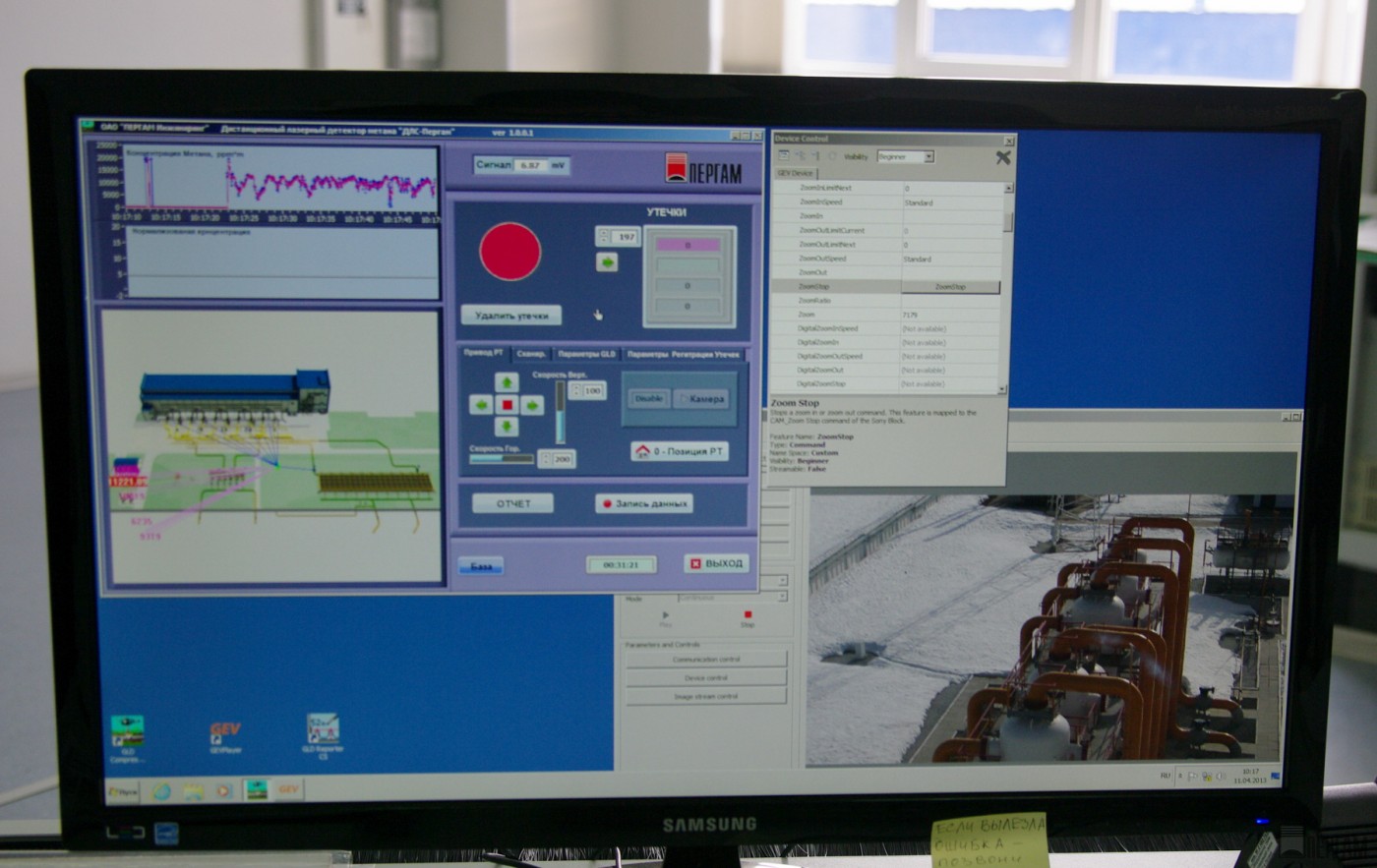

Демонстрация интерфейса ПО оператора ДЛС-КС

Принцип действия

Принцип действия прибора основан на свойстве метана поглощать лазерное излучение определенных длин волн, (так называемые полосы поглощения метана). При этом лазер излучает в импульсном режиме с длительностью импульсов 300 мксек, а длина волны излучения сканируется в течение импульса в окрестности одной из сильных линий поглощения метана. Часть лазерного излучения, рассеянного объектом, собирается приемным зеркалом и фокусируется на фотоприемнике. При обработке сигнала фотоприемника в компьютере вычисляется концентрация метана на оптическом пути от прибора до объекта и выводится на экран монитора в режиме реального времени с сохранением в памяти компьютера. При помощи программного обеспечения, можно получать пространственное распределение метана в окрестности места утечки с привязкой к координатам. Места зарегистрированных утечек отображаются на мнемосхеме, которая представляет собой общий вид исследуемого объекта. Полученная информация выводится на экран оператора в виде графиков и видео, все данные сохраняются на компьютере. Система ДЛС-КС работает 24 часа в сутки, 7 дней в неделю.

Подобные системы дистанционного обнаружения утечек природного газа ранее не создавались не только в России, но и на всем постсоветском пространстве. Даже за рубежом аналогичных по возможностям систем сегодня существует не так уж и много. Мы первые познакомили вас в 1996 году с тепловизором и первые разработали уникальное оборудование для дистанционного поиска утечек метана на магистральных газопроводах и в городских условиях.

Где применяется?

Система применяется в газодобывающей промышленности на предприятиях транспортировки, хранения природного газа и в других отраслях.

  • Компрессорные станции
  • Подземные хранилища газа
  • Газоперерабатывающие заводы
  • Магистральные газопроводы

По условиям эксплуатации в части воздействия климатических факторов внешней среды детекторы относятся к исполнению УХЛ 1.5 по ГОСТ 15150-69.

Технические характеристики Стационарный детектор ДЛС-КС (LMS)

Технические характеристики ДЛС-КС

Максимальная дальность детектирования 150 м (стационарная версия системы с ретрорефлектором до 1 км)
Углы сканирования По азимуту 360°
По углу места ± 40°
Время измерения 0,02 сек, 0,1 сек (одновременно)
Пороговая чувствительность при усреднении 0,1 сек с расстояния 50 м — 25 ppm*м
с расстояния 100 м — 100 ppm*м
с расстояния 200 м — 400 ppm*м
Длина волны лазера (безопасен для глаз человека) 1,65 мкм
Источник питания DC 22 - 32 В, 280 Вт
Степень защиты IP66
Диапазон рабочих температур от –50 до +70 °C
Видеокамера 1920 х 1080/30p высокого разрешения;
200-кратный вариообъектив

Комплектация ДЛС-КС

№ п/п

Наименование оборудования

Един. измер.

Кол-во

1

Блок системный Dell OptiPlex 9020 MT

шт

1

2

Монитор

шт

1

3

Клавиатура Dell

шт

1

4

Мышь оптическая Dell

шт

1

5

Акустическая система Logitech Speaker System S-150

компл.

1

6

Оптический блок лазерного детектора ДЛС-КС

шт

1

7

Опорно-поворотное устройство PTR-406

шт

1

8

Коробка соединительная взрывозащищенная 2ExellT6 IP66 в сборе с сетевым оборудованием

шт

1

9

Медиаконвертер MOXA IMC-101G SFP-1GLXLC

шт

1

10

Коробка соединительная с панелью W4 с ложементом КДЗС

шт

1

11

Оптоволоконные компоненты

компл.

1

12

Источник бесперебойного питания APC Smart-UPS 1500VA/980W

шт

1

13

Кабель оптический ОКБ-0,22-4(одномод)-30

км

1

14

Кабель Hyperline ISF4-C5e-P-I-CMR 2x4x0.5 в сборе с ПВС 3×4

м

30

15

Кабель контрольный медный бронированный КВБбШв 4×1,0

м

250

16

БП 24 В для крепления на din-рейку

шт.

2

17

Модуль MOXA ioLogik удаленного дискретного ввода/вывода

шт.

1

18

Паспорт и Руководство по эксплуатации

компл.

1

19

ПО «ДЛС-КС ПЕРГАМ»

шт

1
