Квадрокоптер с лазерным детектором газа

БПЛА с лазерным детектором утечек метана LMC и видеокамерой
Артикул: 22464
Цена по запросу
Поставляется в минимальные сроки
Квадрокоптер для поиска утечек газа
описание в pdf

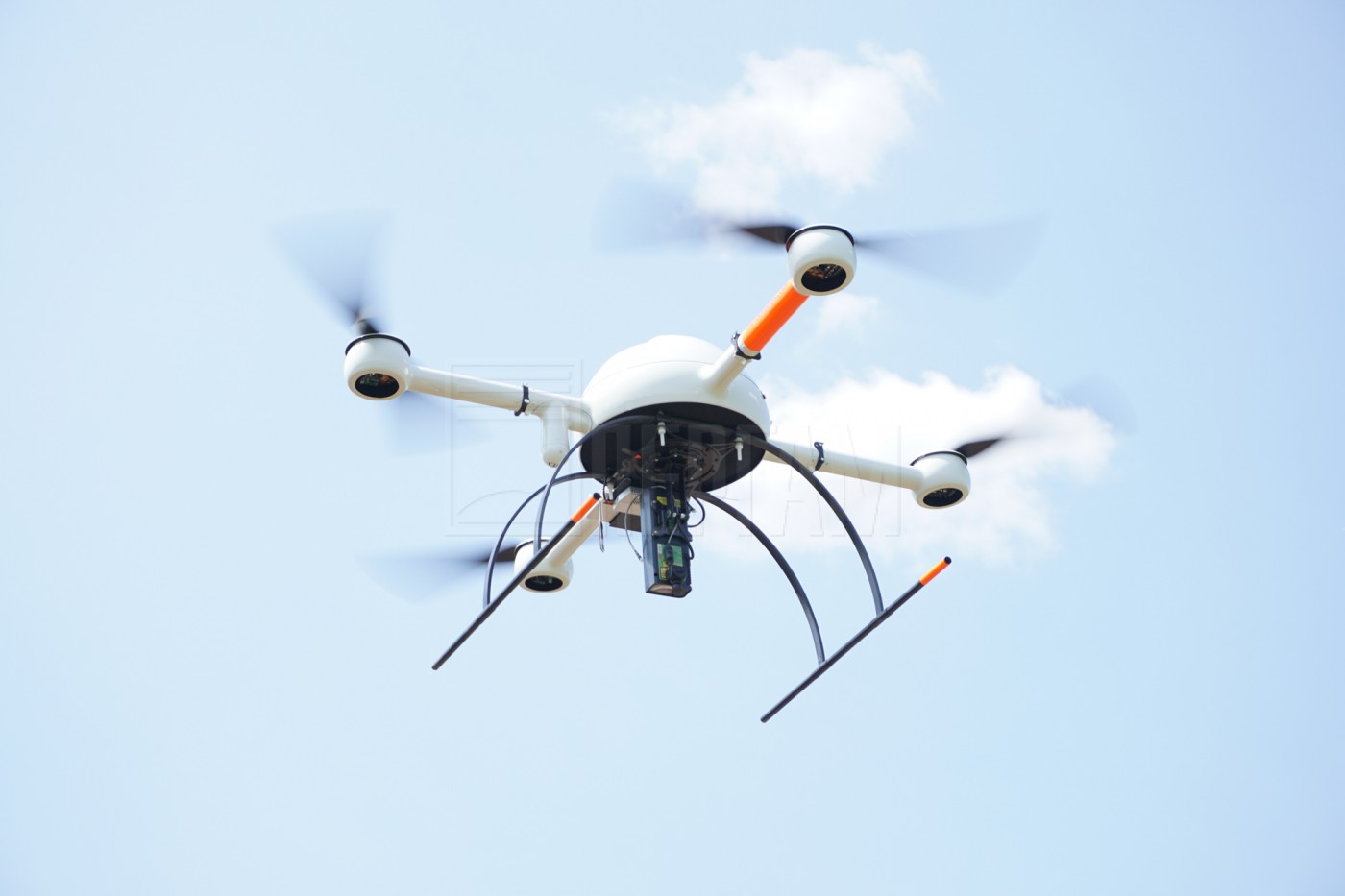

Дрон с газоанализатором для обследования трубопроводов и других труднодоступных объектов

Представляем беспилотный летательный аппарат (БПЛА), оснащённый портативным лазерным детектором метана и миниатюрной видеокамерой для обнаружения утечек природного газа с воздуха.

Специалисты компании ПЕРГАМ неоднократно проводили и проводят испытания собственных приборов российского производства для мониторинга утечек газа на магистральных трубопроводах. БПЛА, оснащенный этими чувствительными к метану приборами определяет повышенную концентрацию газа на разных расстояниях от источников утечки.

Использование квадрокоптера позволяет обнаружить утечки метана не только в горизонтальных трубопроводах, но и в высоких вертикальных конструкциях, обследовать газопроводы в труднодоступных условиях, например, в болотистой и лесной местности. Позволяет проводить мониторинг на территории заводов, газоперекачивающих и газозаправочных станциях и других объектах газового хозяйства. Датчик прибора чувствителен только к метану и газовым смесям содержащим метан, поэтому нет никаких ложных срабатываний в процессе обследования объекта.

  • Начального уровня
  • Дешёвый в эксплуатации
  • Объектного назначения
  • Простой в транспортировке
  • Монтируется на любой носитель

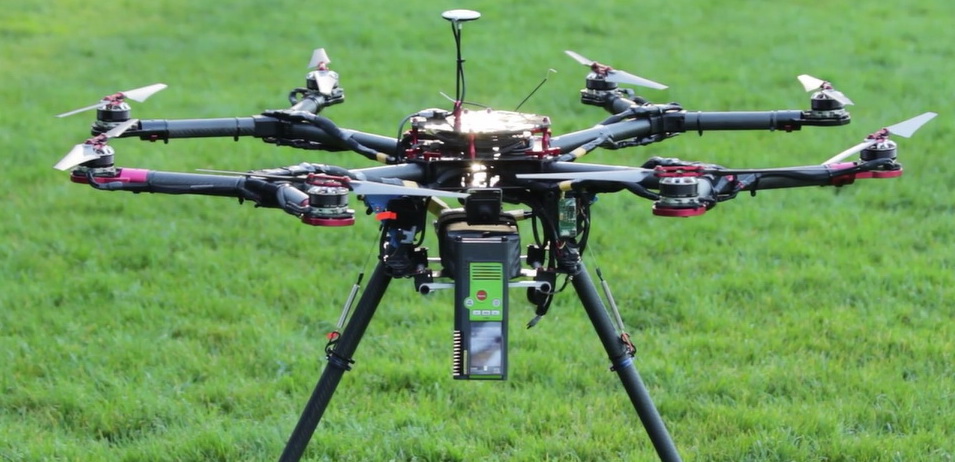

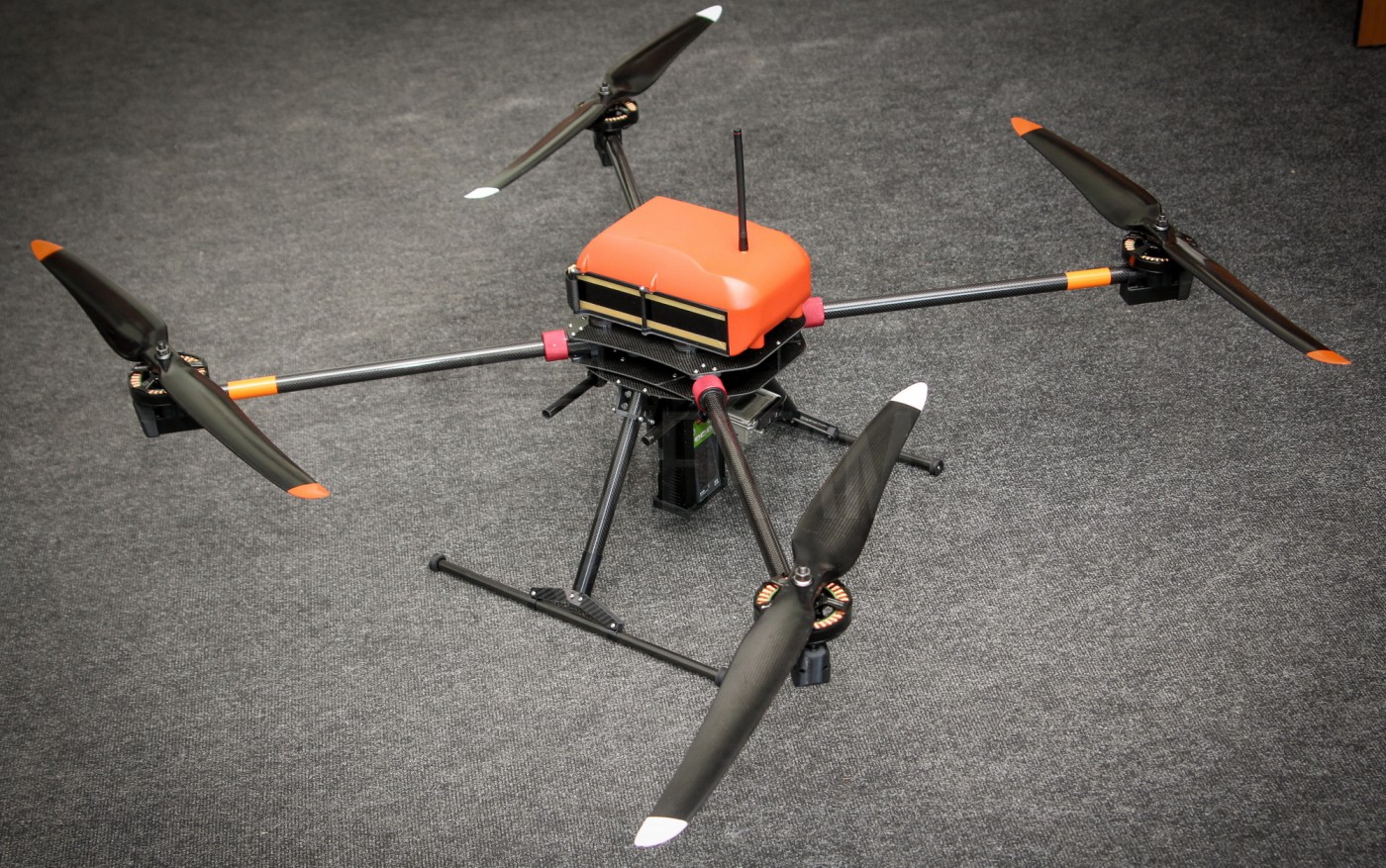

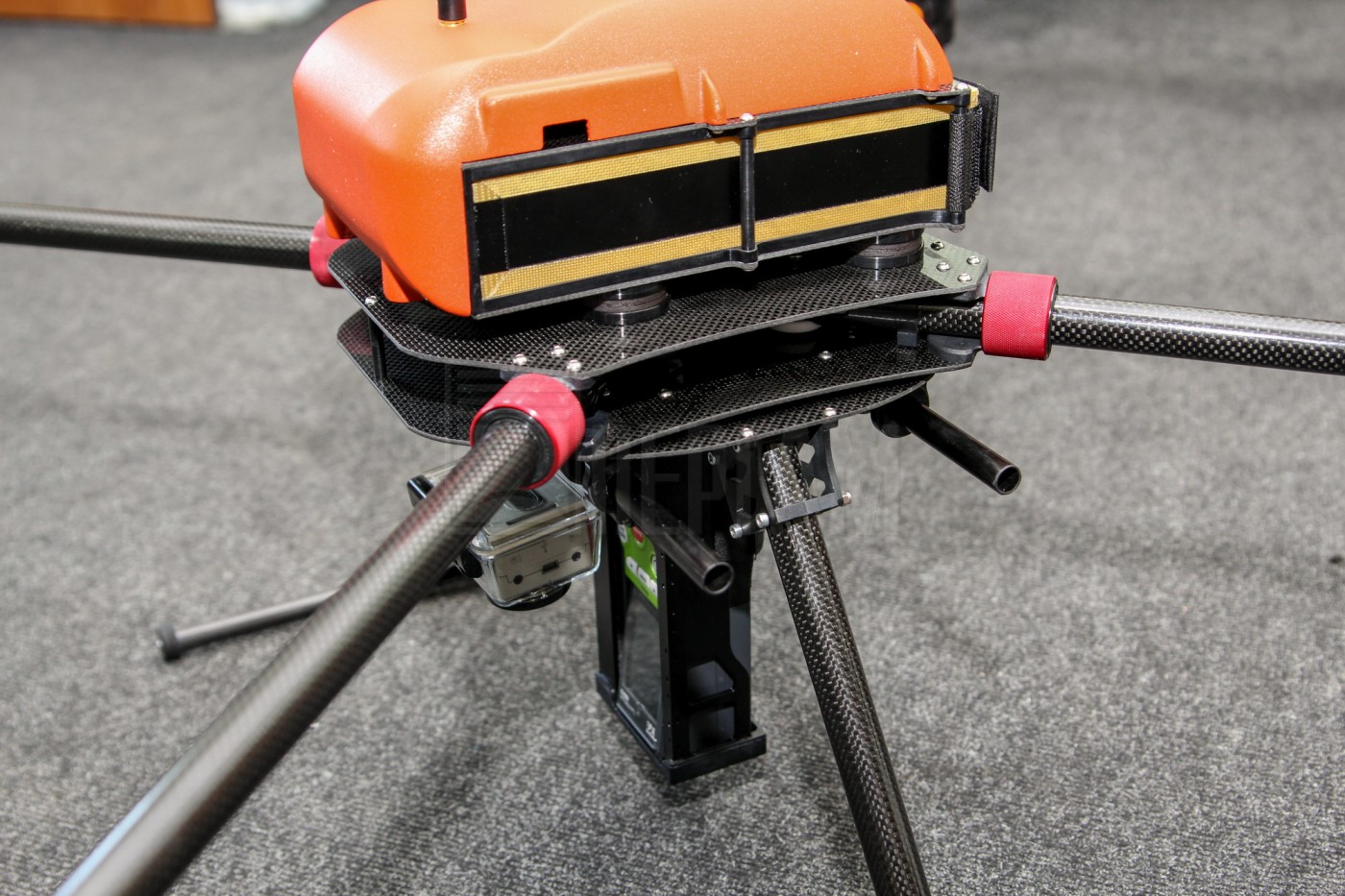

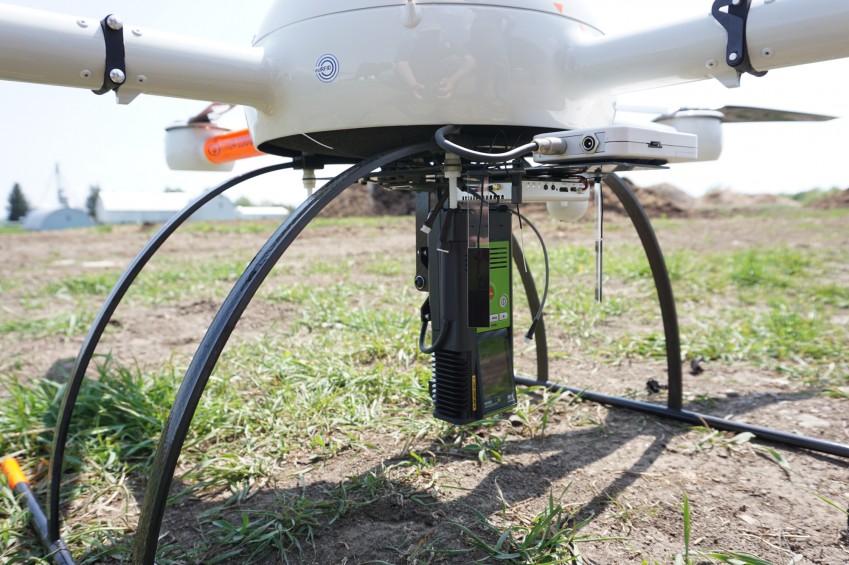

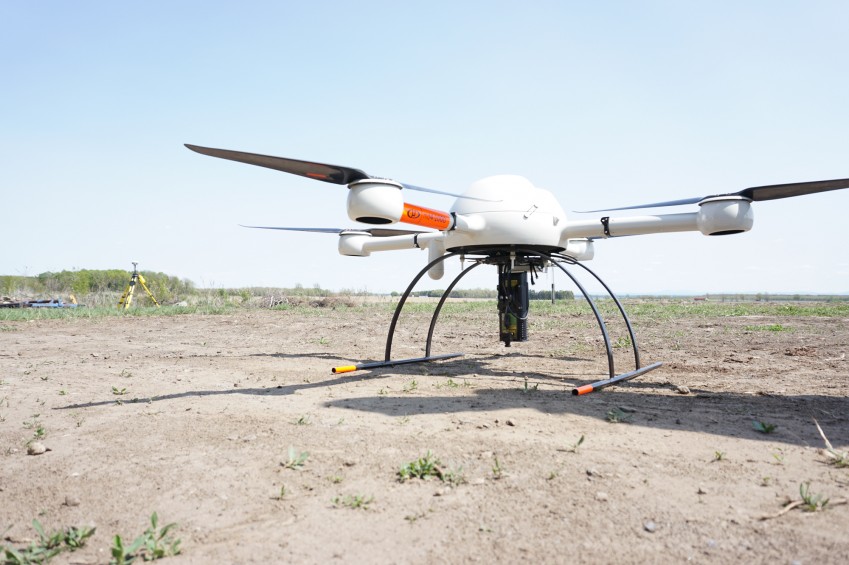

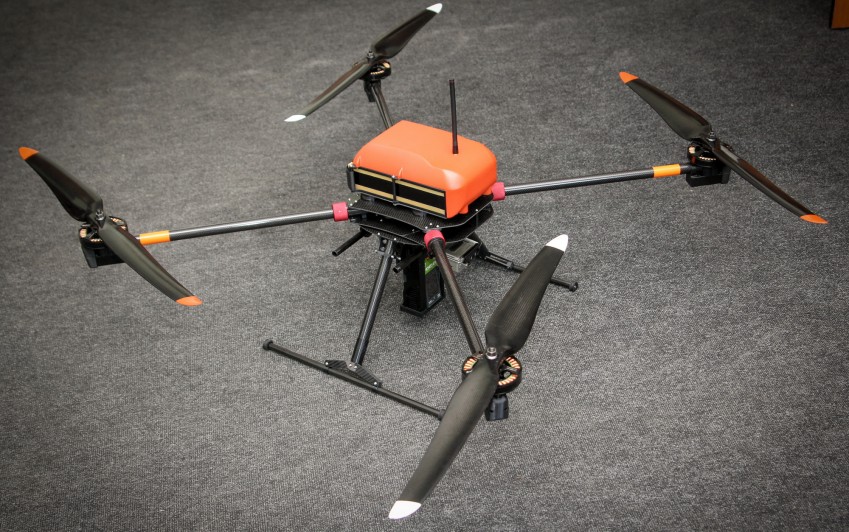

Квадрокоптер с лазерным детектором утечек метана

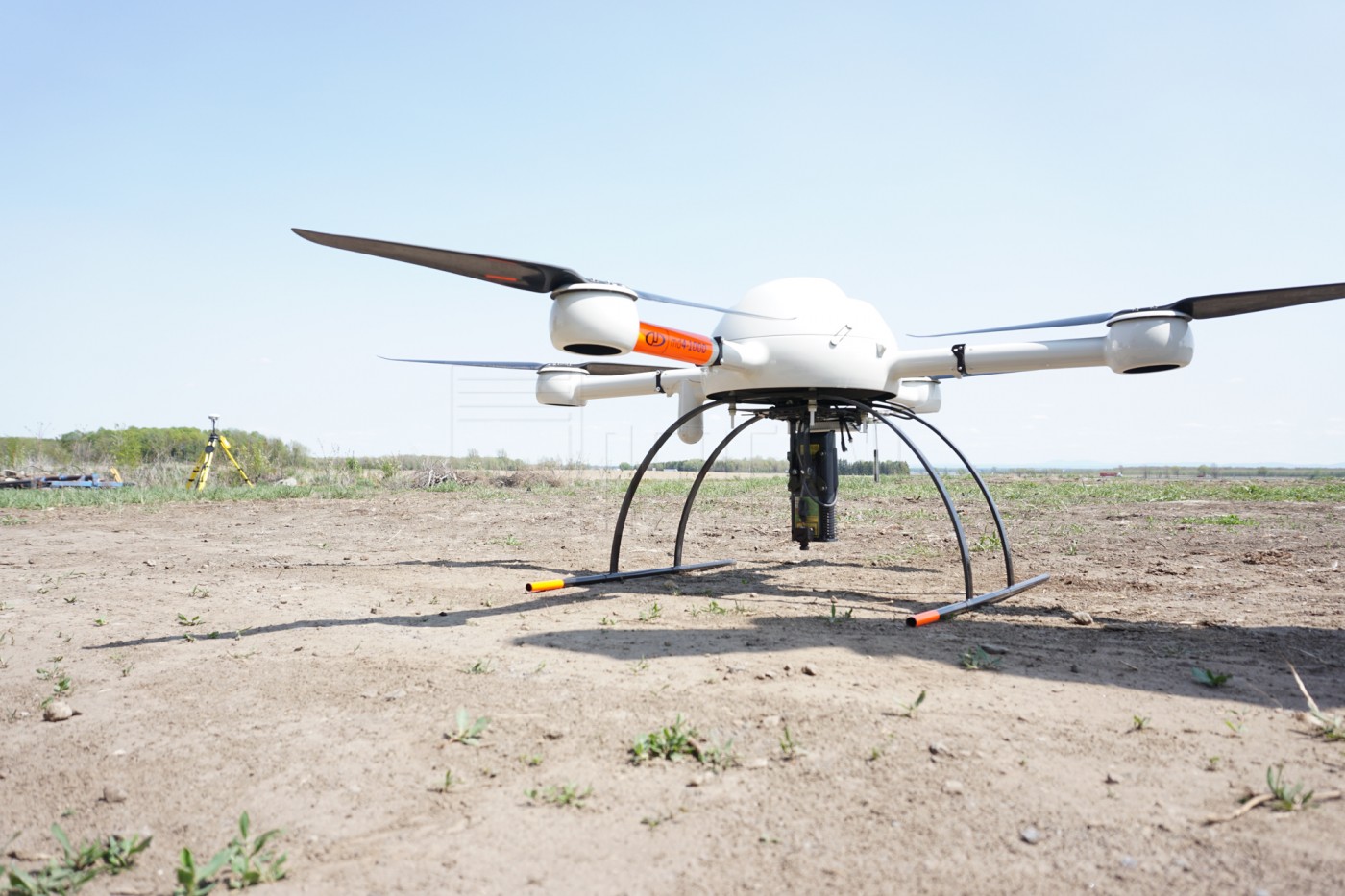

Обнаружение утечек газа с беспилотника

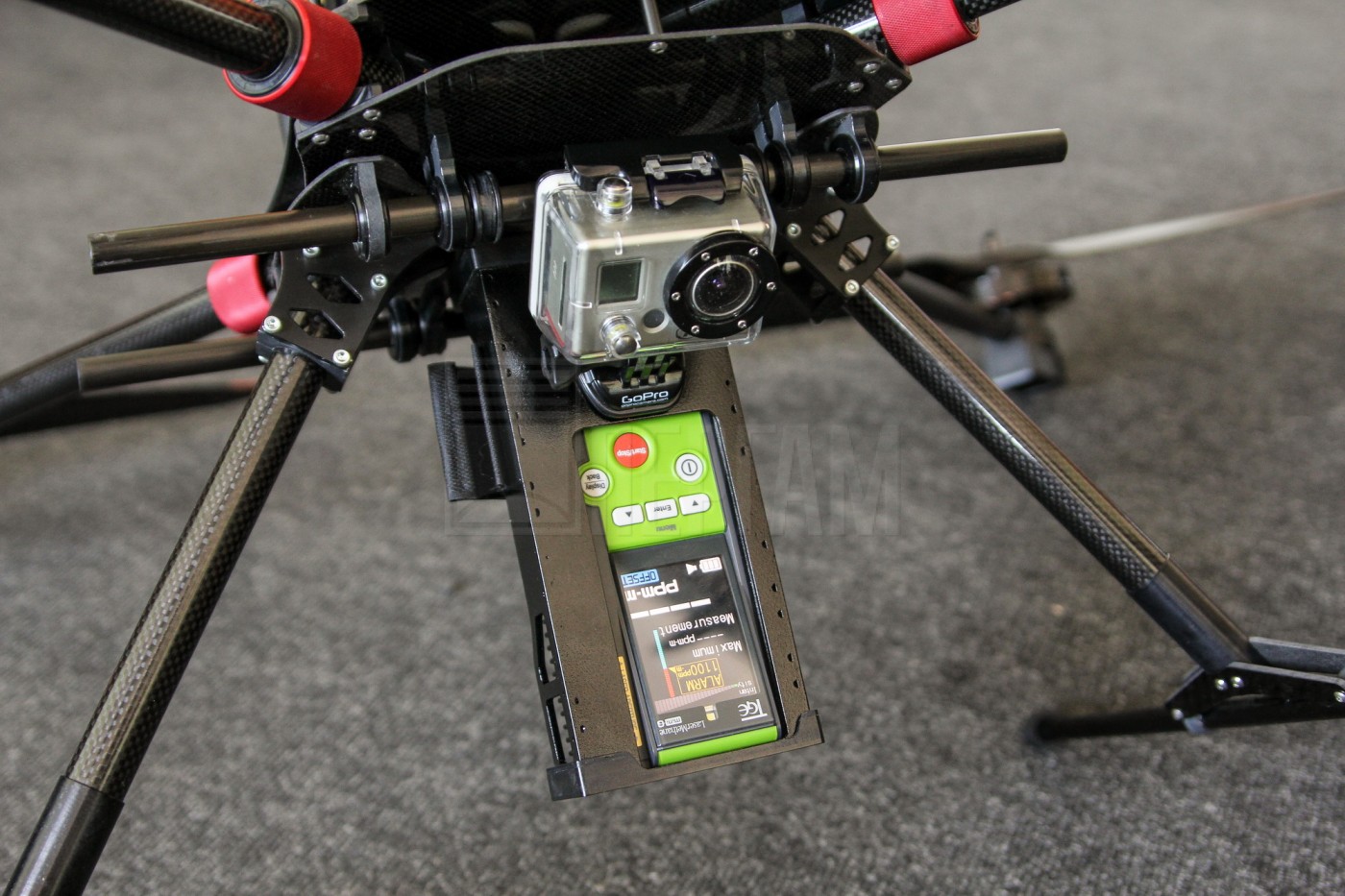

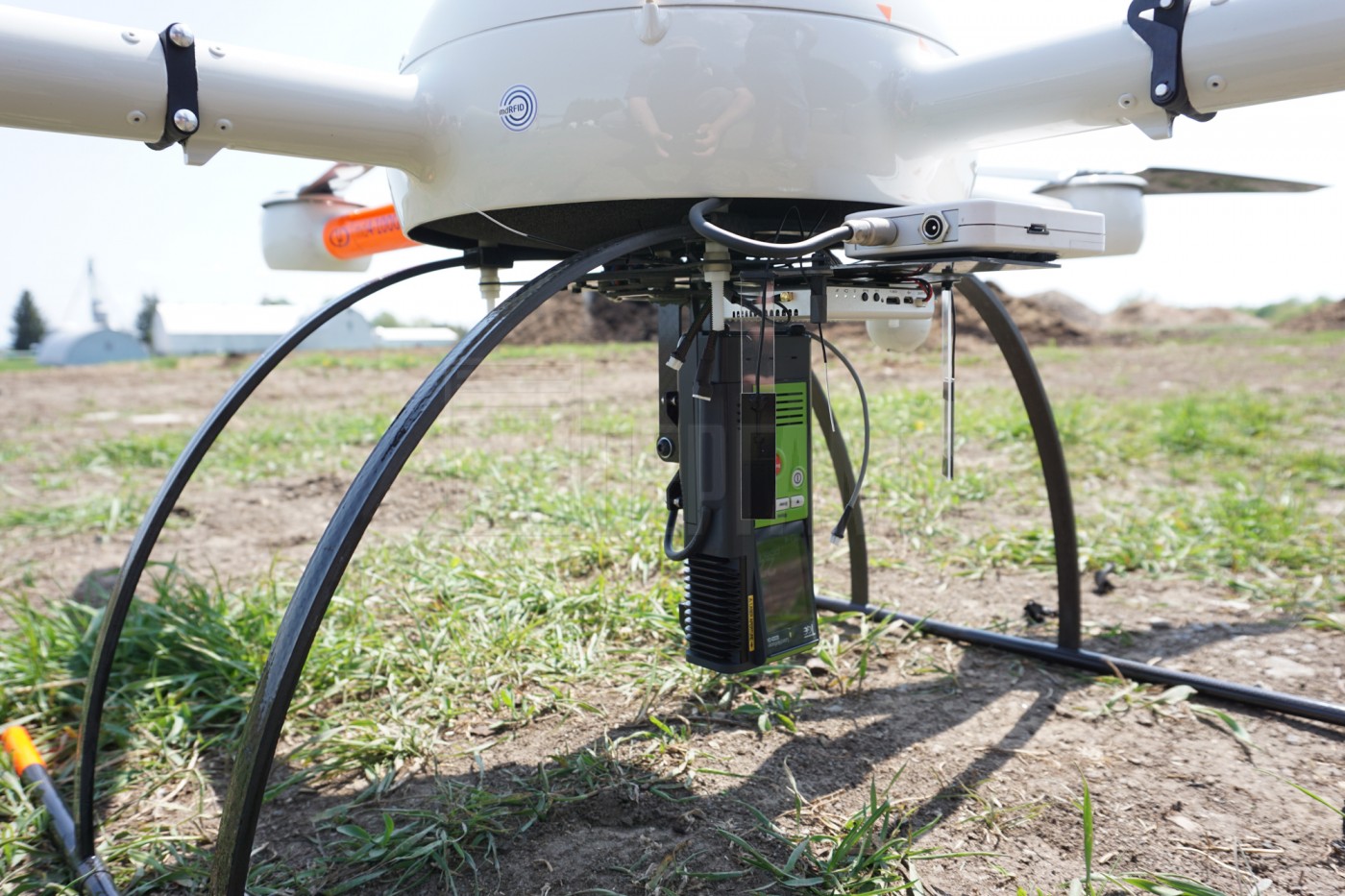

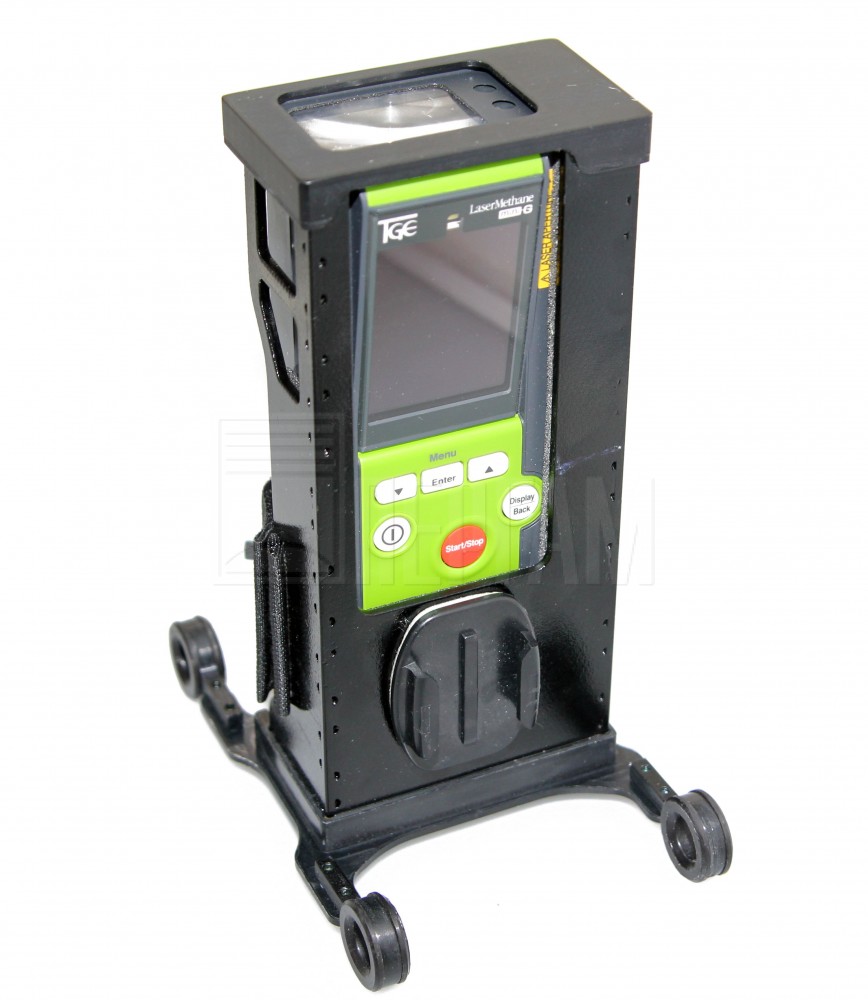

Детектор Laser Methane mini-G установленный на квадрокоптер позволяет обследовать объекты и находить места утечек метана с предельно малых высот, фиксирует на Google картах места найденных утечек при помощи встроенного GPS-навигатора, синхронизируется с планшетами и смартфонами на базе Android.

  • Готовое решение для БПЛА с дистанционным детектором газа
  • Инспекция загазованности по заданному маршруту
  • Простой экспорт данных для отчётности
  • 50 минут полёта от одной батареи питания
  • Встроенная камера FullHD

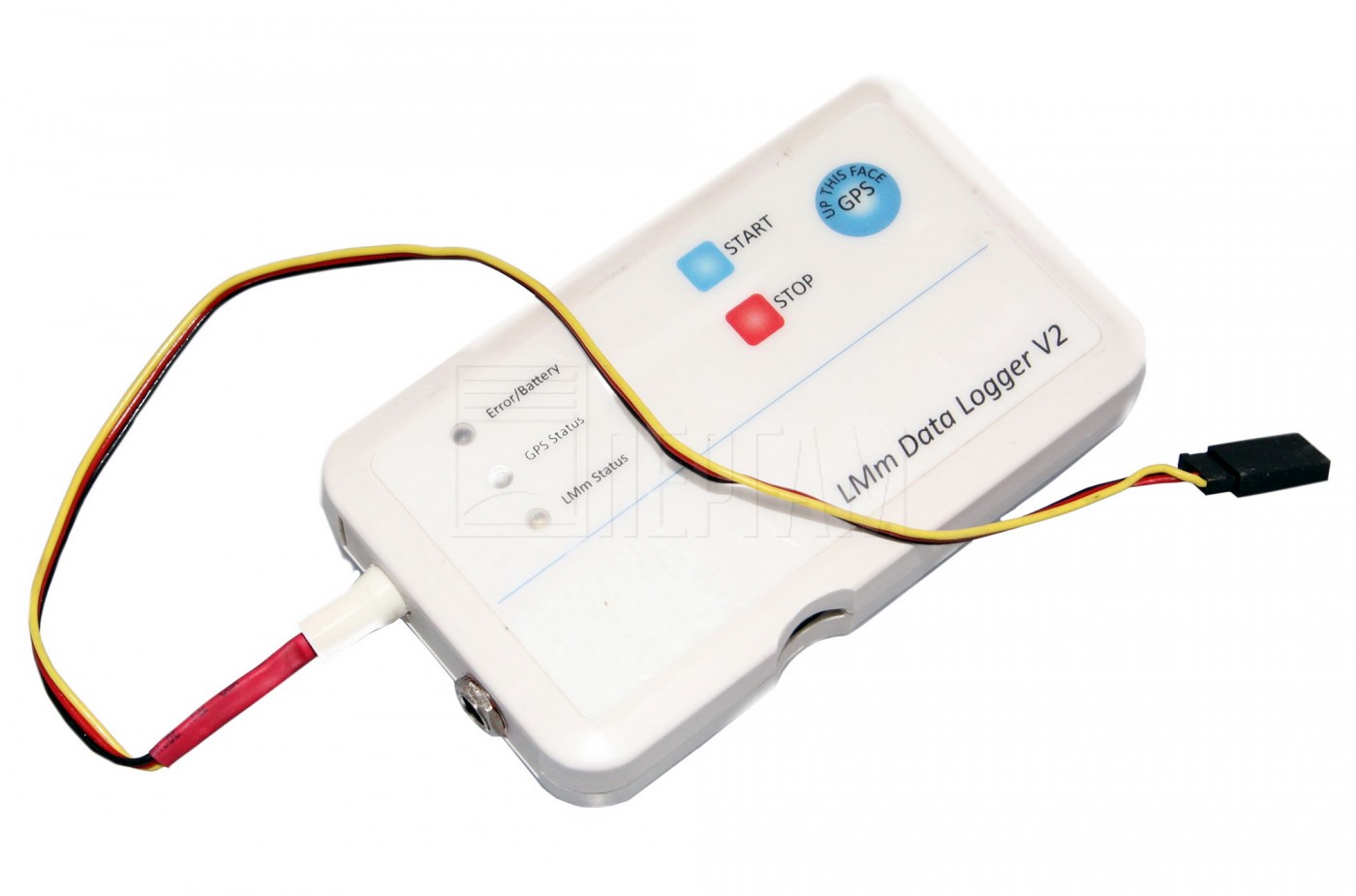

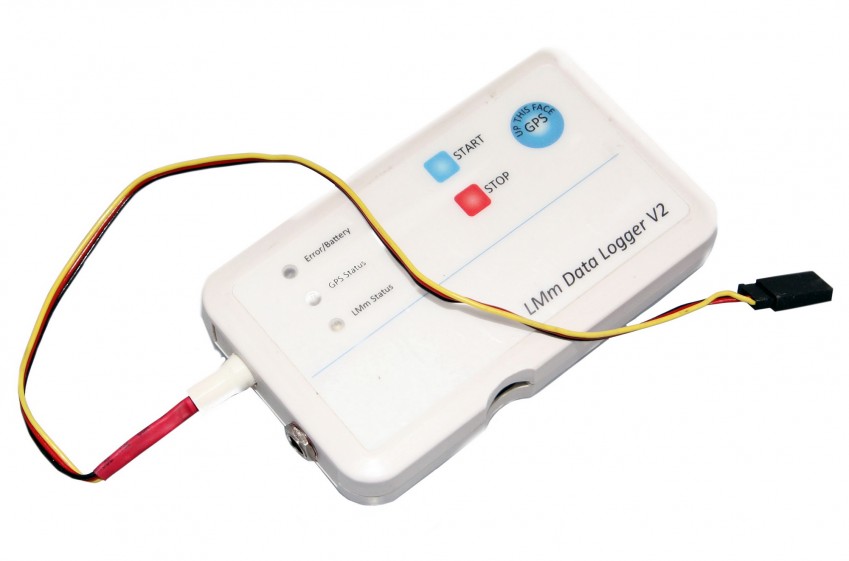

  • Координаты и концентрации газа в местах утечки сохраняются на SD-карте, 10 измерений в секунду
  • Отображение мест проведения измерений, а так же величины и времени измерений на карте
  • Сохранение изображений карт
  • Передача различных данных по email

Принцип измерения утечек метана

Принцип измерения этого прибора основан на способности метана поглощать инфракрасное (ИК) излучение лазера определенной длины волны (абсорбционный инфракрасный метод). Лазерный луч, направленный на объекты контроля (например, газовые трубы, грунт и т.п.), частично отражается. Прибор принимает этот отраженный поток излучения и измеряет степень его поглощения, которая затем пересчитывается в приборе в плотность метана в зондируемом слое газа (ppm-м; ppm – part per million "число частей на миллион").

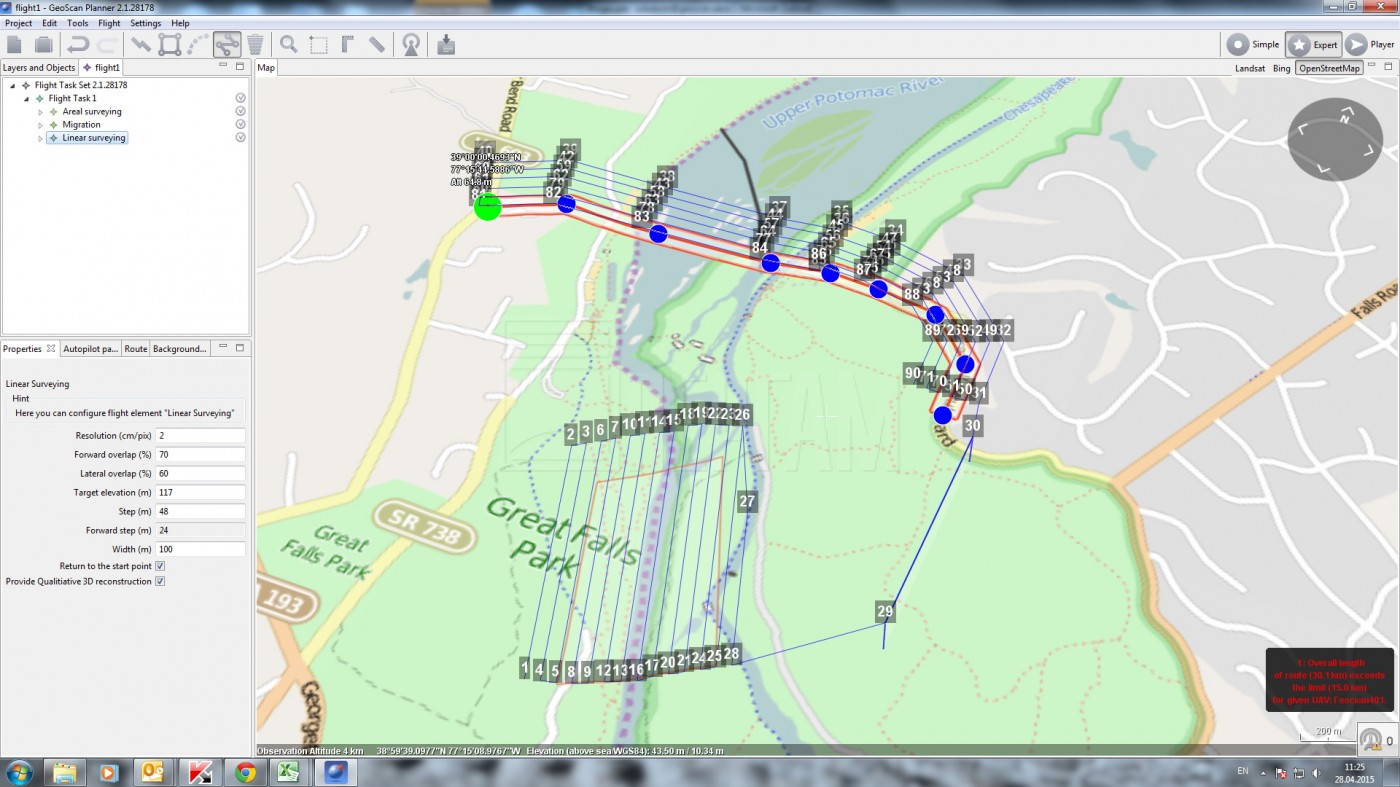

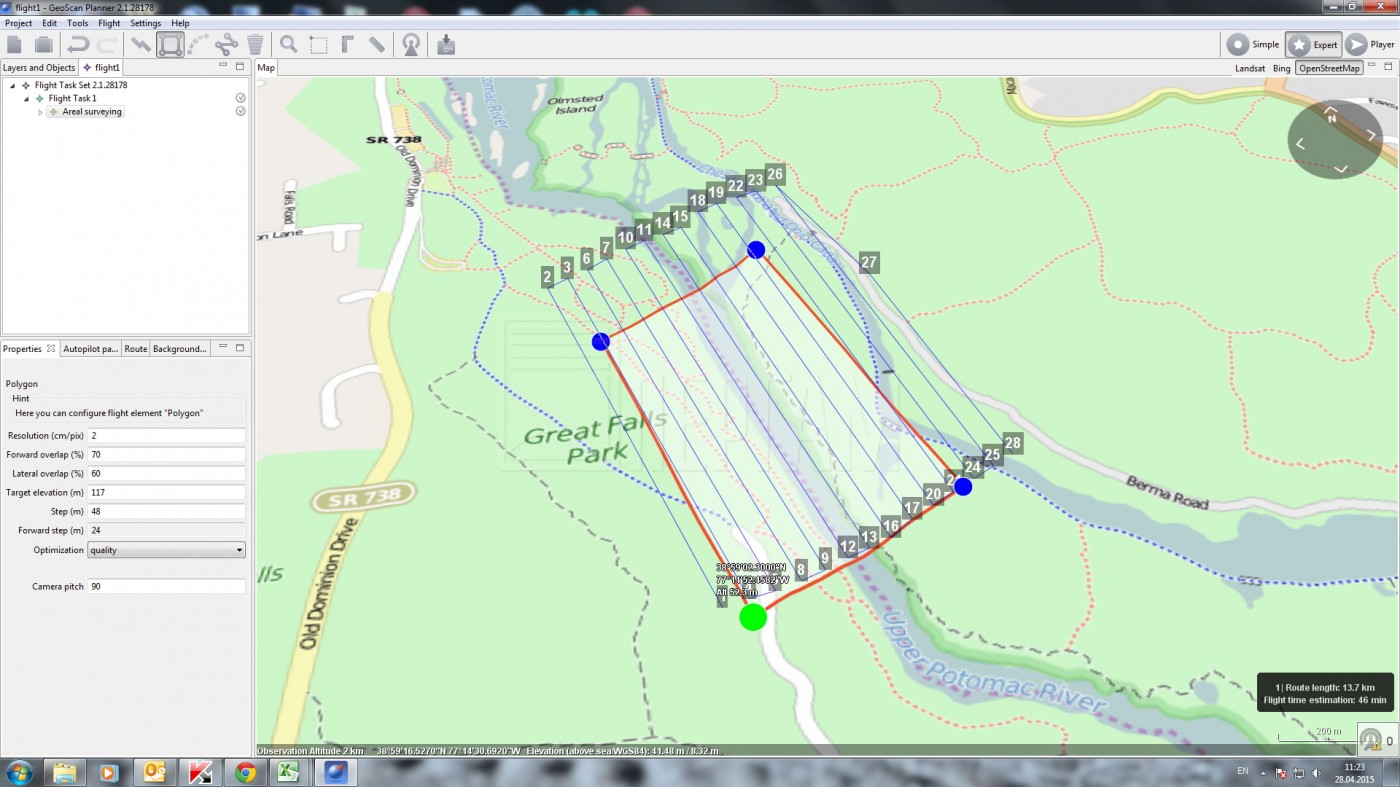

Данные о траектории полёта и найденных утечках
Данные о траектории полёта и найденных утечках
Координаты мест утечек на Google картах
Координаты мест утечек метана на Google картах

Безопасность

Измерительный лазер в этом приборе по своему излучению классифицируется как лазер Класса 1 в соответствии с требованиями IEC 60825-1 (International Electrotechnical Commission – Международная электротехническая комиссия, МЭК). Лазерный целеуказатель по своему излучению классифицируется как лазер Класса 2 в соответствии с требованиями IEC 60825-1. Безопасность лазеров обеспечивается корректным применением средств контроля выходной мощности лазера.

  • Класс 1:
    Лазерное излучение, которое является безопасным при корректных предсказуемых условиях применения, включая применение оптических приборов наблюдения за источником излучения.
  • Класс 2:
    Лазерное излучение в видимой части спектра в диапазоне длин волн от 400 до 700 нм, где защита глаз, включая мигательный рефлекс, обычно в состоянии предотвратить нежелательное воздействие. Предполагается, что эта реакция может обеспечить адекватную защиту при правильных условиях выполнения работы, включая применение оптических приборов для наблюдения за источником излучения.

Видео: обнаружение утечек метана с помощью дрона

Видео: испытания квадрокоптера с детектором метана

Технические характеристики Квадрокоптер для поиска утечек газа

Технические характеристики детектора утечек метана

Измеряемый газ

Метан (CH4) и газовые смеси, содержащие метан (природный газ или подобные газы)

Пределы измерений

1 ~ 50000 ppm-м
±10% *1

Погрешность измерений

±10% *1

Скорость измерений

0,1 секунды

Расстояние измерений

От 0,3 до 30 м

От 0,5 до 50 м
От 0,5 до 100 м (с отражателем)

Источник питания

Специальная аккумуляторная батарея

Время непрерывной работы

~4,5 часа или более (при 25°С, уровне отображения 5 и мигающем целеуказателе)

Класс безопасности лазера

Целеуказатель (зеленый лазер): Класс 3R
Измерительный луч (ИК-лазер): Класс 1

Условия эксплуатации

Рабочая температура: -10 – 50°С
Брызгозащищенная и пыленепроницаемая конструкция

Размеры и масса

70 (ширина) х 179 (глубина) х 42 (высота) мм
530 г или менее (включая батарею)

Стандартные принадлежности

Специальная батарея (Ni-MH) Зарядное устройство (включая сетевой адаптер), наплечный ремень, протектор
