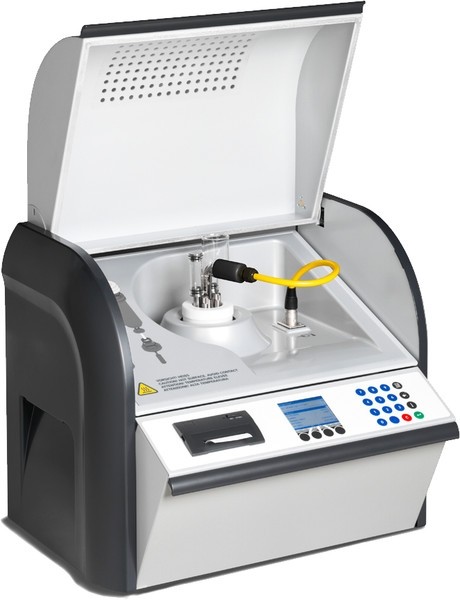

Тестер BAUR DTL C

Автоматический тестер трансформаторного масла BAUR DTL C
Артикул: 21474
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Тестер BAUR DTL C
описание в pdf

Прибор для испытания изоляционных масел трансформаторов

Автоматический тестер трансформаторного масла BAUR DTL С предназначена для измерения тангенса угла потерь, удельного электрического сопротивления и диэлектрической проницаемости электроизоляционных жидкостей. Полностью автоматизированное измерение тангенса угла потерь, удельного электрического сопротивления и диэлектрической проницаемости изоляционных масел. Простое использование на практике благодаря 12 запрограммированным стандартам для быстрого и обширного анализа масла.

Система измерения DTL разработана для определения тангенса угла потерь, относительной диэлектрической проницаемости и удельного электрического сопротивления (МОм) электроизоляционных жидкостей с целью оценки степени их старения. Прибор DTL предназначен для контроля качества масла в технологических установках (в частности, в установках для очистки и дегазации масла). При использовании совместно с соответствующим программным обеспечением фирмы «BAUR», данный прибор позволяет существенно упростить процедуру управления технологическим процессом. В прибор встроены процедуры испытаний по всем существующим стандартам (IEC 247, VDE 0370, BS 148, ASTM 924, и т.д.), которые выбираются при помощи программного обеспечения. Дополнительно можно задать два пользовательских цикла испытания.

Функциональные особенности системы DTL

  • Автоматическая калибровка пустой измерительной ячейки при помощи высокоточного образцового конденсатора
  • Измерение сопротивления в диапазоне 2,5 МОм - 20 ТОм путём прикладывания напряжения до 500 В постоянного тока
  • Измерение сопротивления до 100 ТОм (опция)
  • Измерение тангенса угла потерь в диапазоне 4,0 - 1 x 10-5
  • Измерение относительной диэлектрической проницаемости
  • Высокочастотный индукционный нагрев измерительной ячейки: кратковременный равномерный нагрев
  • Дружественный интерфейс пользователя: измерения тангенса угла потерь и удельного сопротивления выполняются автоматически, в соответствии с выбранным стандартом
  • Непосредственное измерение температуры с использованием датчика, расположенного внутри измерительного электрода
  • Встроенный RS232 интерфейс для связи с ПК
  • Широкий набор средств защиты для обеспечения безопасности эксплуатации
  • Подключаемый калибратор с фиксированным значением (опция)

Испытания изоляционных материалов на электрическую прочность

Изоляционным материалом для высоковольтных кабелей, трансформаторов, преобразователей и распределительных устройств обычно служит масло или газ. Чтобы убедиться в том, что качество изоляции не ухудшилось, следует регулярно проводить испытания изоляционных материалов на электрическую прочность. Пробой изоляции может привести к длительным простоям, что повлечёт за собой значительные финансовые потери. По этой причине операторы на регулярной основе проводят испытания электрической прочности изоляции.

Одним из наиболее эффективных методов оценки состояния изоляции является испытание на пробой. Помимо этого, рекомендуется выполнять измерения тангенса угла потерь, а также содержания воды. Такие испытания следует проводить в соответствии с действующими национальными или международными стандартами. Оборудование фирмы «BAUR» для испытаний изоляционных материалов на электрическую прочность имеет электромагнитное экранирование; таким образом, оно не вносит помех в работу расположенных рядом приборов (компьютеров, микроэлектронных устройств).

Технические характеристики Тестер BAUR DTL C

Технические характеристики

Измерения Диапазон Разрешение
Измерение коэффициента диэлектрических потерь 4 – 1 x 10-6 1 x 10-6
Диэлектрическая проницаемость 1 – 30 1 x 10-2
Измерение удельного сопротивления 2,5 MΩm – 100 TΩm 1 x 10-2 (полный диапазон)
Измерение температуры 11 – 110 °C 0,1 °C
Общие данные
Питание 90–264 В (50/60 Гц)
Макс. потребление мощности 500 ВА
Дисплей Цветной ЖК-дисплей (320 x 240)
ПО предлагается Немецкий, английский, французский,
испанский, итальянский,
португальский, голландский,
польский, русский, китайский (Китай),
китайский (Тайвань), чешский
Запрограммированные
стандарты
IEC 60247:2004 Standard, IEC
60247:2004 Routine, VDE 0380-
2:2005_01 Standard, VDE 0380-
2:2005_01 Routine, BS 5737:1979
Standard, BS 5737:1979 Routine, ASTM
D924-08 Standard, ASTM D924-08
Routine, ASTM D1169-11 Standard,
ASTM D1169-11 Routine, IEC
61620:1998-11, JIS C2101:2010
Свободно программируемые испытания 10
Порт USB 2.0
Принтер Матричный принтер, 24 знака, обычная 57-мм бумага
Температура окр. среды (рабочая) от -10 до +45 °C
Температура хранения от -20 до +55 °C
Относительная влажность воздуха без конденсации влаги
Габариты (Ш x В x Г)

545 x 458 x 384 мм (в закрытом состоянии)
545 x 770 x 465 мм (в открытом состоянии)

Вес 28 кг
Вид защиты IP 32
Сконструировано и изготовлено по стандартам IEC 61010-1, EN 61010-1
Испытательная ячейка, согласно МЭК 60247,
Содержание 45 мл
Диапазон значений емкости пустой измерительной ячейки 67,8 - 73 пФ
Пробивное напряжение по воздуху 2 000 Вдейст
Вязкость масла <150 мм2/сек. при 20 °C
  • Измерение тангенса угла потерь в диапазоне 4,0 - 1 x 10-6
  • Измерение удельного электрическогосопротивления до 100 TΩм (обе полярности)
  • Измерение диэлектрической проницаемости εr
  • Высокочастотный индукционный нагрев измерительной ячейки с точнейшим управлением температурой
  • Эргономичная конструкция, обеспечивающая высокую производительность, удобство в управлении и безопасность при минимальном занимаемом пространстве
  • Измерительная ячейка с предохранительным кольцом, тремя электродами и кольцами из кварцевого стекла
  • Испытательная ячейка, согласно МЭК 60247, рис. 3
  • Калибровка пустой измерительной ячейки
  • Возможна очистка измерительной ячейки без демонтажа
  • Непосредственное измерение температуры с использованием датчика, расположенного внутри измерительного электрода
  • Полностью автоматизированный цикл измерения с 12 запрограммированными испытательными стандартами и 10 свободно программируемыми процессами измерения
  • Пользовательский интерфейс на 13 языках
  • Эргономичный пульт управления с маслостойкой мембранной клавиатурой, легко читабельным цветным ЖК- дисплеем и встроенным принтером
  • Эффективное управление параметрами измерений посредством ПО BAUR ITS Lite
