Megger TRAX

Система комплексной диагностики подстанционного оборудования
Артикул: 22242
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Megger TRAX
описание в pdf

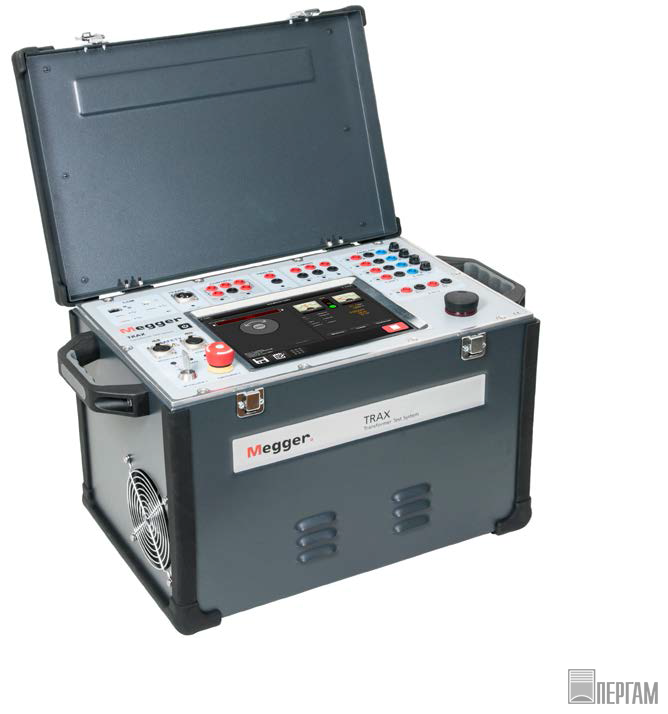

Тестер силовых трансформаторов и оборудования подстанций

Система комплексной диагностики подстанционного оборудования TRAX является многофункциональным прибором для тестирования трансформаторных подстанций. Система заменяет многочисленные приборы для отдельных испытаний, что делает испытание с помощью TRAX эффективным с точки зрения экономии времени и денег, по сравнению с использованием набора обычных приборов.

TRAX  - уникальный прибор для тестирования силовых и распределительных трансформаторов, а также большого количества другого подстанционного оборудования. Генерация до 800 А (TRAX 280) и 2200 В (2000 А и 12 кВ с принадлежностями), с частотным диапазоном регулируемым от 1 до 500 Гц, можно использовать TRAX со встроенным сенсорным экраном или внешним компьютером при управлении через веб-браузер.

Интерфейс пользователя

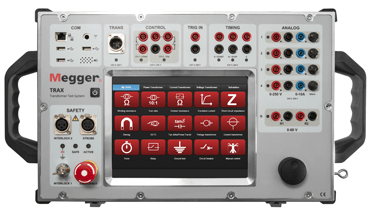

TRAX 220Структура пользовательского интерфейса TRAX основана на ряде отдельных инструментов / приложений, в которых по умолчанию отображается только необходимая функциональность. Для ручного тестирования доступен общий инструмент, где пользователь выбирает выходы, входы измерения и как данные должны быть обработаны.

Для  комплексного тестирования (например, силовых трансформаторов), результаты измерения нескольких приборов могут быть собраны и представлены в одном отчете.

Особенности и преимущества

Один многофункциональный прибор для тестирования трансформатора/подстанции

  • Позволяет производить большое количество типов тестов
  • Экономит время, устраняя необходимость изучать большое количество приборов
  • Дружественный интерфейс снижает время обучения и тестирования
  • Легкий для перевозки, портативный и компактный

Исключительную гибкость при выборе выходного тока или напряжения для различных тестов

  • Переменный ток до 2000 А (с TCX 200)
  • Постоянный ток до 100 А
  • Напряжение переменного тока до 12 кВ (с TDX 120)
  • Напряжение постоянного тока до 300 В

Структура тестирования для проведения расширенной диагностики

  1. Тестирование 3-фазного силового трансформатора
  • Коэффициент трансформации
  • Сопротивление обмотки
  • Непрерывность работы РПН, временные и динамические токовые характеристики DRM (патент заявлен)
  • Ток возбуждения( потери ХХ)
  • Сопротивление короткого замыкания
  • Размагничивание
  • 3-фазное измерение (с TSX300)
  1. Тестирование ТТ и ТН

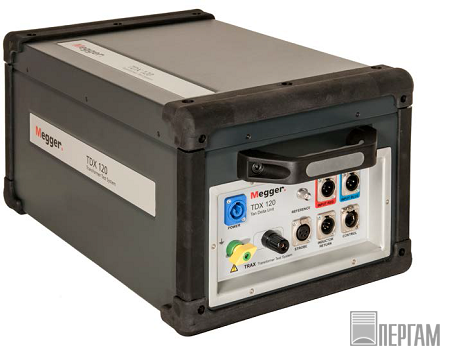

  2. Измерение тангенса дельта на высоком напряжении(с TDX 120)

Компактный и легкий

  • TRAX 220 26 кг (основной блок), вес <32 кг
  • Интеллектуальная технология для снижения массы кабеля

Демонстрация Megger TRAX

Встряхните мир тестирования трансформаторов

Технические характеристики Megger TRAX

Выходы

Выход тока 100 DC

100 А, 1 мин

0-70, непрерывно

Частотный диапазон для всех выходов AC

5-505 Гц

Выход тока 16 DC

0-16 непрерывной

0-1 непрерывного

Мощность выхода переменного тока

Макс 5 кВА, 10 сек

Макс 2,5 кВА, 1 мин

Макс 1 кВА, 30 мин

Выход 250 В AC

Макс 2500 ВA

0-250 В / 10, 1 мин

Выход тока 200 AC

0-200A, 1 мин

0-20A непрерывно

Выход тока 2200 В АС

Макс 2500 ВA

0-2200 В / 1, 1 мин

Выход тока 800 AC

0-800 A / 6 В, 10 сек

0-250 / 10 В, 1 мин

Выход 12 кВ AC

0-12кВ/450мА, 1мин

0-12кВ/300мА, 4мин

0-12кВ/100мА, непр.

Выход тока 2000 AC

0-2000 / 2,5 В, 1 мин

0-1000 / 5 В, 1 мин

Выход 300 В DC

0-300 В / 10 А

Мощность выхода постоянного тока

Макс 1000 ВА, 1 мин Макс 700 ВА, продолжительно

Макс 50 В

Двоичный выход

2 х 0-10000 S

Входы

Главный AC/DC ток

4 x 0-10 A

DC напряжение

4 x 0-50 В

Главный AC/DC напряжение

4 x 0-250 В

Бинарный вход для измерения времени

3 x 0-10000 сек

Температура

Рабочая

-20 ° C до + 55 ° C

Хранения

-20 ° C до + 70 ° C

Влажность

<90% без конденсации

Общее

Питание

100-240 В, 50/60 Гц (± 10%)

Входной ток

≤ 16 А непрерывно

до 30 А <60 с краткосрочно
