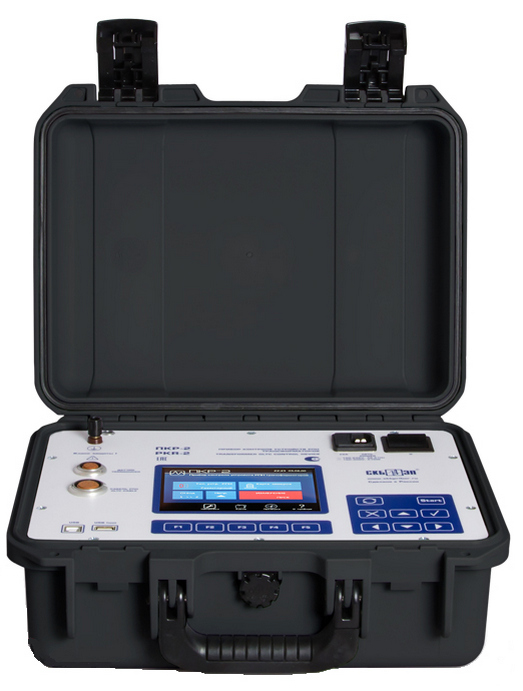

Прибор контроля устройств РПН трансформаторов ПКР-2

Прибор для разборной проверки технического состояния устройств регулирования под напряжением
Артикул: 22611
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
3 года
Сертификат Госреестр РФ
№ 59602-15
Прибор контроля устройств РПН трансформаторов ПКР-2
описание в pdf

Прибор проверки технического состояния устройств РПН

Прибор ПКР-2 предназначен для разборной проверки технического состояния резисторных и реакторных устройств регулирования под напряжением (РПН) в составе силового трансформатора и вне его. Прибор позволяет проводить осциллографирование методом прямой диагностики со вскрытием бака, частичным или полным сливом масла, а также снимать круговые диаграммы.

Снятие круговых диаграмм резисторных и реакторных устройств РПН

Для снятия круговых диаграмм прибор комплектуются специальным датчиком. Его сопряжение с валами различных приводов обеспечивается набором осей и втулок, при этом их установка производится без применения какого-либо инструмента простым надеванием на вылет вала.

Все характеристики снимаются:

  • одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
  • пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

Снятие осциллограммы переключения контактора резисторных устройств РПН

Снятие осциллограмм переключения контактора резисторных устройств РПН позволяет выявить затягивание срабатывания, неодновременность срабатывания по фазам, дребезг при переключении.

Все характеристики снимаются:

  • одновременно по трем фазам для устройств РПН, расположенных в "нейтрали" обмоток, соединенных по схеме "звезда";
  • пофазно для устройств РПН, расположенных в "линии" обмоток, соединенных по схеме "звезда" или "треугольник".

Проверка устройства РПН в статическом режиме

С помощью прибора ПКР-2 реакторные устройства РПН можно проверить в "статическом" режиме. Пользователь вращает вал привода рукояткой в замедленном темпе, а на дисплее в этот момент отображаются моменты замыкания/размыкания контактов в градусах и в значениях напряжения и тока.

Автоматическая самонастройка к устройству РПН

Для измерения параметров устройств РПН не требуется подключение дополнительных элементов (например, резисторов) или знание сопротивлений токоограничивающих резисторов проверяемого устройства. Все подстройки к конкретному устройству РПН выполняются в приборе автоматически, а осциллографирование и снятие круговых диаграмм фиксируется одновременно по трём фазам.

Эргономичные щупы или кабель с зажимами типа "крокодил"

Для удобства прямого подключения к контактам устройства РПН, когда происходит открытие бака, частичный или полный слив масла, приборы комплектуются специальными длинными щупами. Без контактных щупов подключение к устройству возможно посредством кабеля с зажимами типа "крокодил", в этом случае проводят частичный или полный слив масла из бака контактора, либо полностью извлекают устройство из бака трансформатора.

Сенсорный экран и работа с результатами диагностики

Для представления информации в графическом или табличном виде прибор оборудован большим цветным графическим дисплеем с высокой яркостью и контрастностью, облегчающим обработку графиков. Сохранение результатов измерений происходит в энергонезависимой памяти прибора, а также возможна передача их на компьютер. Управление может осуществляться через клавиатуру, сенсорный экран или от ПК, что позволяет снимать диаграммы, находясь с компьютером в салоне автомобиля, что немаловажно в зимнее время.

Высокий уровень безопасности при эксплуатации

Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011. Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ Р 52319-2005.

Прибор представлен в двух модификациях

ПКР-2 ПКР-2М
Режим проведения проверки устройств РПН разборный разборный и безразборный (метод DRM)*
Встроенное аккумуляторное питание - +
Передача данных на внешний Flash-накопитель - +

* Режим "Безразборной проверки устройств РПН" позволяет проводить проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим основан на методе DRM и заключается в измерении силы тока через обмотку, в которую включено устройство РПН.

Пользователи прибора ПКР-2, также имеют возможность проведения безразборной диагностики устройств РПН (DRM-тест) - для этого необходимо подать заявку производителю на активацию данного режима. Стоимость программного обеспечения для ПКР-2 на активацию DRM равна 70 800 руб. с НДС. Кроме того, для проведения такой диагностики необходимо заказать один из кабелей закорачивания.

Технические характеристики Прибор контроля устройств РПН трансформаторов ПКР-2

Технические характеристики

Характеристики Значение
Диапазон измерений интервалов времени 0,01 ÷ 1200 с
Точность ±(3+tx)×10-4с,
где tx - измеряемый интервал времени, с
Разрешающая способность ±0,1 мс
Диапазон измерений угловых перемещений 2° ÷ 360°
Точность ±0,56°
Диапазон измерений силы постоянного тока 1 ÷ 4 А
Диапазон измерений электрического напряжения постоянного тока 1 ÷ 20 В
Диапазон измерений электрического сопротивления постоянному току 1 ÷ 20 Ω
Точность ±5 %
Частота дискретизации измерения сопротивления на канал 10 ±0,1 кГц
Максимальное время регистрации круговой диаграммы 20 мин
Связь с ПК USB и USB host
Дисплей Цветной графический TFT
сенсорный, 640x480 точек
Потребляемая мощность в режиме ожидания < 15 Вт
Потребляемая мощность в режиме измерений < 210 Вт
Питание (сетевое напряжение) ~ 150-242 В, 47-63 Гц
= 150-300 В
Габариты 360×290×165 мм
Масса прибора 5,1 кг
Защита от окружающей среды IP 64 (крышка прибора закрыта)
IP 20 (крышка прибора открыта)
Диапазон температуры при работе с прибором от -20 °C до +40 °C
Гарантийный период 3 года
Межповерочный период 3 года
Межкалибровочный период 3 года
Язык интерфейса и руководства пользователя Русский / Английский
