Techimp Датчики частичных разрядов

Датчики частичных разрядов Techimp
Артикул: 21500
Цена по запросу
Поставляется в минимальные сроки
Techimp Датчики частичных разрядов
описание в pdf

Ёмкостные датчики

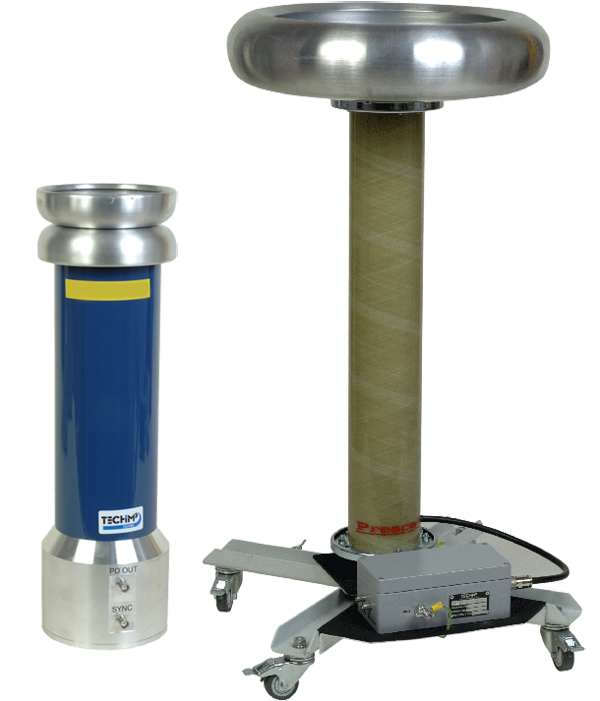

Устройство емкостной связи для лабораторных измерений ЧР

Ёмкостный разделитель Techimp - это квадруполь для измерения частичных разрядов. Он прекрасно подходит в качестве датчика-детектора для приборов Techimp PDSystems. С помощью встроенного конденсатора связи, он обеспечивает и синхронизацию, и захват ЧР-сигнала. Синхро-сигнал проходит через высокочастотный фильтр, освобождающий шумов от тестового напряжения. ЧР-сигнал проходит через низкочастотный фильтр. Конденсатор не производит ЧР (<2 пикоКулон, 50кВ, 50-60Гц).

Технические характеристики датчика
Ёмкость 1 нФ±5%
Сдвиг фазы (синхро-вход-выход) <1° (50-60Гц)
Высокое напряжение на 1В-синхровыход 1,0кВ
Максимальное входное напряжение 50кВ ср квадр (50-60Гц)
Затухание при 50 Гц >140 дБ (50-60Гц)

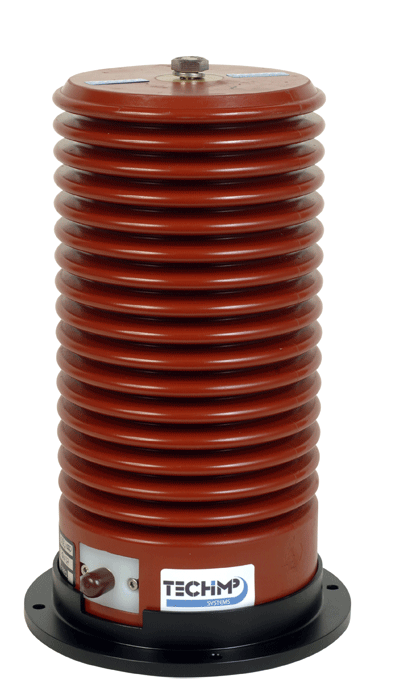

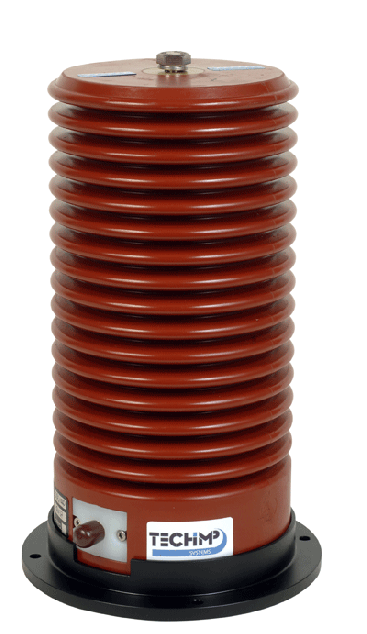

Устройство емкостной связи для измерений ЧР на месте эксплуатации оборудования.

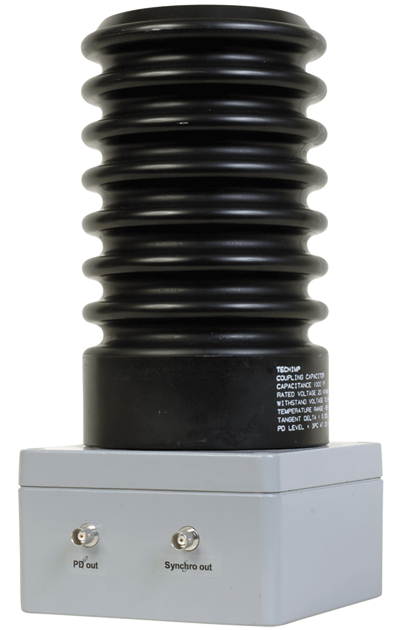

Устройство емкостной связи для установки на вращающиеся машины

Устройство емкостной связи для применеия в измерении ЧР. Применим для работ с подключенной и отключенной линией. Может быть установлен постоянно. Может быть подключен по коаксиальному кабелю через разъем BNC. Внешняя часть разъема должна быть заземлена.

Технические характеристики датчика 1 nF
Ёмкость 1 нФ±5%
Диапазон частот 50-60 Гц
Номинальное напряжение 20 кВ
Выдерживаемое напряжение постоянного тока (1 мин) 70 кВ
Максимальное выходное напряжение через BNC 100 В
Tan δ <5x10-4
Уровень ЧР (при 20кВ) <3пКл
Температурный диапазон от -55°С до 125°С
Резьба М10
Размеры Высота: 255мм, ∅175мм
Путь тока утечки 425мм
Переключатель напряжения BNC (внутренняя резьба)

Индуктивные датчики

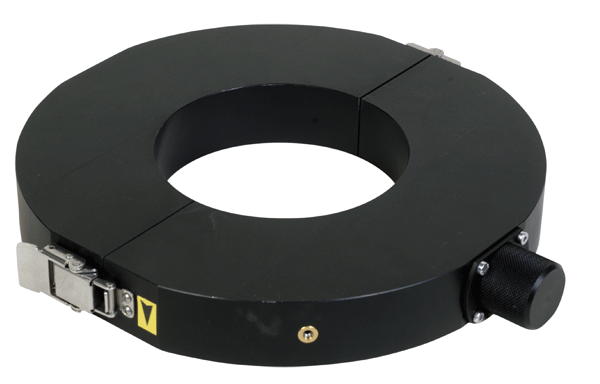

Высокочастотный токовый трансформатор с разомкнутой магнитной системой.

Датчик HFCT-140 предназначен для измерения ЧР кабелях большого диаметра, штырях заземления и т.д. Для подключения датчика к приборам Techimp (PDBasePDCheck) используется разъем TNC.

Технические характеристики датчика
Ширина полосы 2 МГц - 100 МГц
Чувствительность (напряжение/ток при 10МГц, 50 Ом нагрузка) 10 мВ/мА
Нагрузочный импенданс 50 Ом
Габариты 310мм х 320мм х 40мм
Размер отверстия ∅140мм
Масса 6,0кг

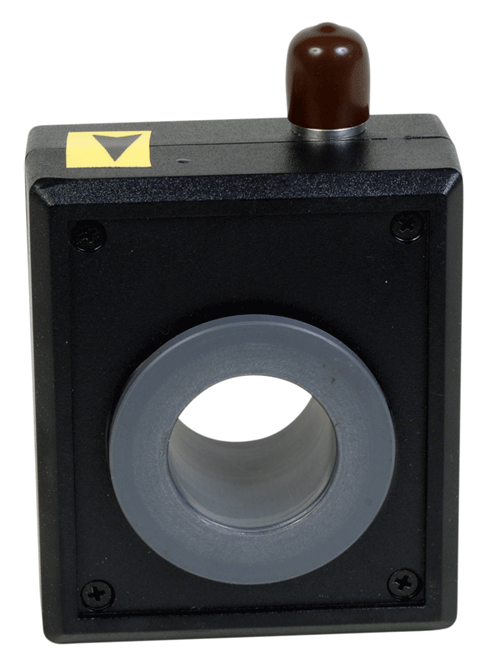

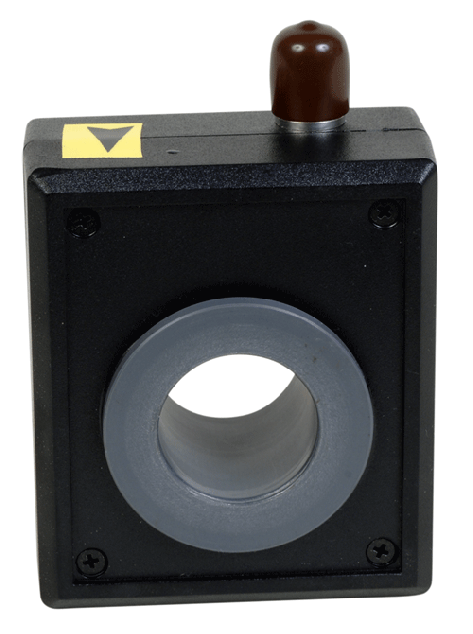

Высокочастотный токовый трансформатор с замкнутой магнитной системой.

Индуктивный датчик для измерения частичных разрядов. Подходит для онлайновых и офлайновых ЧР-тестов самых разных электростистем (кабелей, трасформаторов, вращающихся машин и тд). Датчик подключается к заземлению тестируемой системы. Датчик подключается к анализатору с помощью BNC-разъема и коаксиального кабеля.

Технические характеристики датчика
Ширина полосы 1 МГц - 80 МГц
Чувствительность (напряжение/ток при 10МГц, 50 Ом нагрузка) 17 мВ/мА
Нагрузочный импенданс 50 Ом
Габариты 72мм х 97мм х 35мм
Размер отверстия ∅30мм

Индуктивный датчик FMC (гибкая магнитная соединительная пластина)

Датчик частичных разрядов, основанный на прямом подсоединении к проводнику и экрану. Датчик захватывает магнитный сигнал, который сопровождает частичные разряды. Датчик чувствителен к направлению сигнала. Компактность и прочное исполнение делают FMC оптимальным датчиком для прямой установки на аксессуарах высоковольтных кабелей (стыках и разъемах). Для улучшения чувствительности доступны дополнительные усилители и преобразователи сигнала.

Технические характеристики датчика
Ширина полосы 30 кГц - 200 МГц при использовании датчика отдельно (При использовании с PDCheckрекомендуется использовать преобразователь частот Techimp Frequency Shifter)
Принцип действия Индуктивная связь.
Габариты 120 х 480 х 9мм
Масса 330г
Разъем BNC
Источник питания Только для дополнительных устройств (преобразователь частоты)
Установка На кабель вблизи терминала или соединения

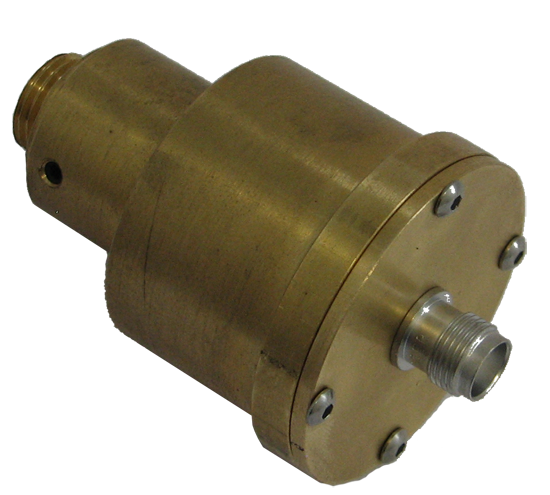

Адаптер для отводов

Адаптер напряжения для разветвителей высоковольтных трансформаторов.

Датчик ЧР для выделения ЧР- и синронизационных сигналов из разветвителей во время однократных и продолжительных измерений ЧР. Он представляет из себя вилку для постоянной установки на электросистемах, оснащенных разветвителями тока/напряжения/емкости (такими как высоковольтные разветвители на трансформаторах). Датчик подсоединяется к разветвителям напрямую, поэтому должен быть настроен заранее по чертежу, предоставленному клиентом. Установка производится при отключенной системе.

Для подключения адаптера к распределительной коробке Techimp коаксиальным кабелем, используется разъем TNC. Адаптер обладает достаточным сопротивлением и защитой от перегрузки. Они назначаются клиентом в зависимости от емкости разветвителя.

Датчики TEV

Датчики TEV (напряжения с нестационарным заземлением)

Датчик частичных разрядов, основанный на прямом емкостном соединении с металлическим заземленным корпусом выключателя или металлическим внешним проводником и экраном газоизолированной системы (КРУЭ). Магнитные окончания датчика могут быть подсоединены практически к любой металлической поверхности или к заземленным секциям трубы, разделенным кольцевыми прокладками как на КРУЭ. Датчик реагирует на электрический сигнал, которым сопровождается ЧР-активность на двух металлических поверхностях. Благодаря особому исполнению, датчик обладает более высокой чувствительностью по сравнению с другими TEV-датчиками с одним концом. TEV-датчик Techimp - оптимальное решение для установки на высоко- и средневольтных выключателях или КРУЭ.

Технические характеристики датчика
Ширина полосы 0,1 МГц - 300 МГц при использовании датчика отдельно (При использовании с PDCheckрекомендуется использовать преобразователь частот Techimp Frequency Shifter)
Принцип действия Ёмкостная связь.
Габариты 130 х 70 х 25мм
Масса 80г
Разъем BNC
Источник питания Только для дополнительных устройств (преобразователь частоты)
Установка На заземленный металлический корпус выключателя или внешнюю металлическую трубу КРУЭ
Параметры окружающей среды Температура 0-65°С,
Отн. влажность: 0-100%

Антенны

Рупорная антенна.

Датчик частичных разрядов, улавливающий электромагнитное излучение от ЧР, возникающее в электрооборудовании, типа КРУЭ, линий с газовой изоляцией, или высоко- и средневольтных трансформаторов. Это широкополосная антенна с плоской частотной характеристикой, что позволяет использовать данный прибор в самых разных областях применения. Она оптимизирована для работы в частотном диапазоне, который подходит для мониторинга ЧР-активности. Антенна разработанна, чтобы предоставлять максимальную чувствительность и усиление сигнала. Компактность и прочность делают датчик оптимальным для прямой установки на высоко- и средневольтные КРУЭ и трансформаторы. Антенна может использоваться практически с любым электрооборудованием, при условии что на нем есть отверстия или поверхности, прозрачные для электромагнитного излучения.

Технические характеристики датчика
Ширина полосы 500 МГц - 3 ГГц при использовании датчика отдельно (При использовании с PDCheckрекомендуется использовать преобразователь частот Techimp Frequency Shifter)
Усиление 2,7-7,1 дБи
КСВН 5:1
Ширина луча 3дБ 60°-140°
Поляризация Линейная
Импенданс 50 Ом
Габариты 70 х 100 х 50 мм
Масса 260г
Разъем N
Источник питания Только для дополнительных устройств (преобразователь частоты)
Установка Вблизи отверстий в тестируемом оборудовании
Параметры окружающей среды Температура -20-65°С,
Отн. влажность: 0-100%

TEM-антенна

Датчик ЧР для приема электромагнитных излучений, исходящих от ЧР в тестируемом оборудовании (средневольтных выключателях или низко- или средневольтных индукционных электродвигателях с питанием посредством электронных импульсов). Эта широкополосная антенна с плоской амплитудно-частотной характеристикой может эффективно применяться в самых разных областях. Датчик оптимизирован для работы в частотном диапазоне типичном для частичных разрядов, обеспечивая максимальную чувствительность и усиления. Компактное и прочное исполнение делает датчик оптимальным для установки непосредственно на средневольтных выключателях и электродвигателях. Возможна установка датчика на любом электрооборудовании при наличии отверстий или поверхностей пропускающих электромагнитное излучения.

Технические характеристики датчика
Ширина полосы 100 МГц - 3 ГГц при использовании датчика отдельно (При использовании с PDCheckрекомендуется использовать преобразователь частот Techimp Frequency Shifter)
Усиление 1,8-4,25 дБи
КСВН 5:1
Ширина луча 3дБ 100°-210°
Поляризация Линейная
Импенданс 50 Ом
Габариты 80 х 150 х 50 мм
Масса 250г
Разъем N
Источник питания Только для дополнительных устройств (преобразователь частоты)
Установка Вблизи отверстий в тестируемом оборудовании
Параметры окружающей среды Температура -20-65°С,
Отн. влажность: 0-100%
