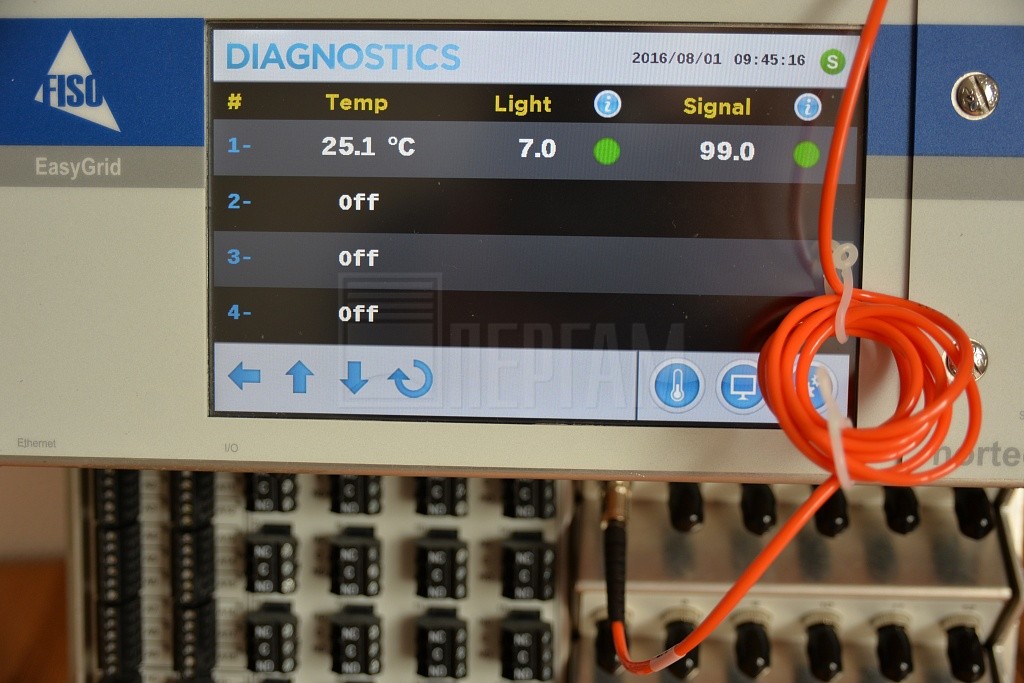

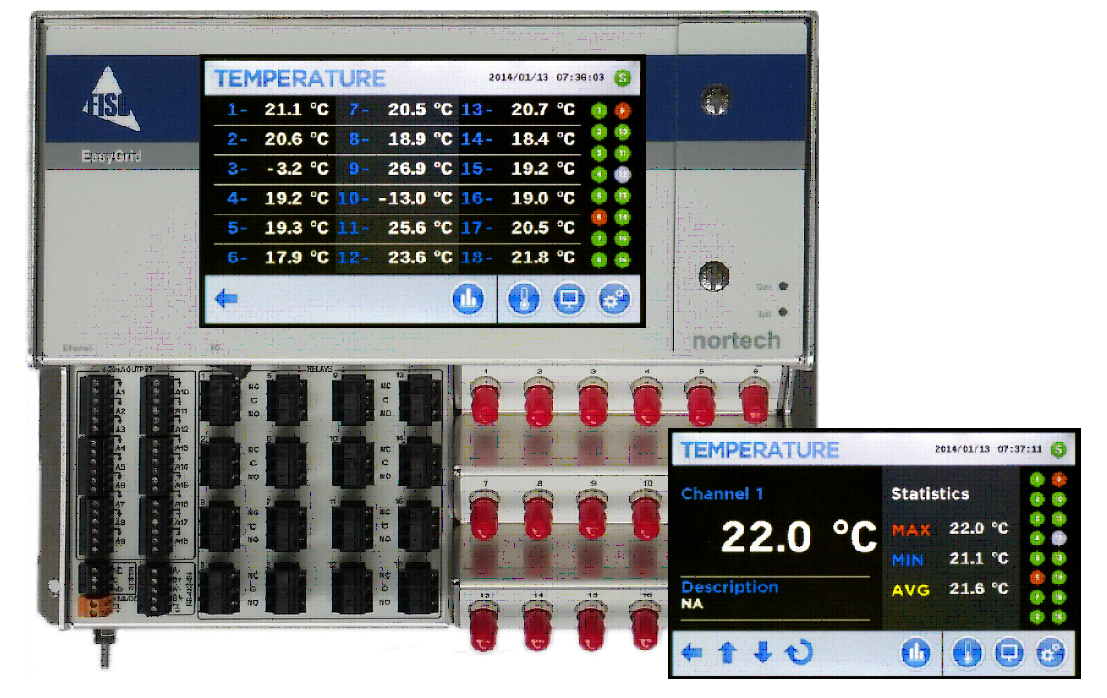

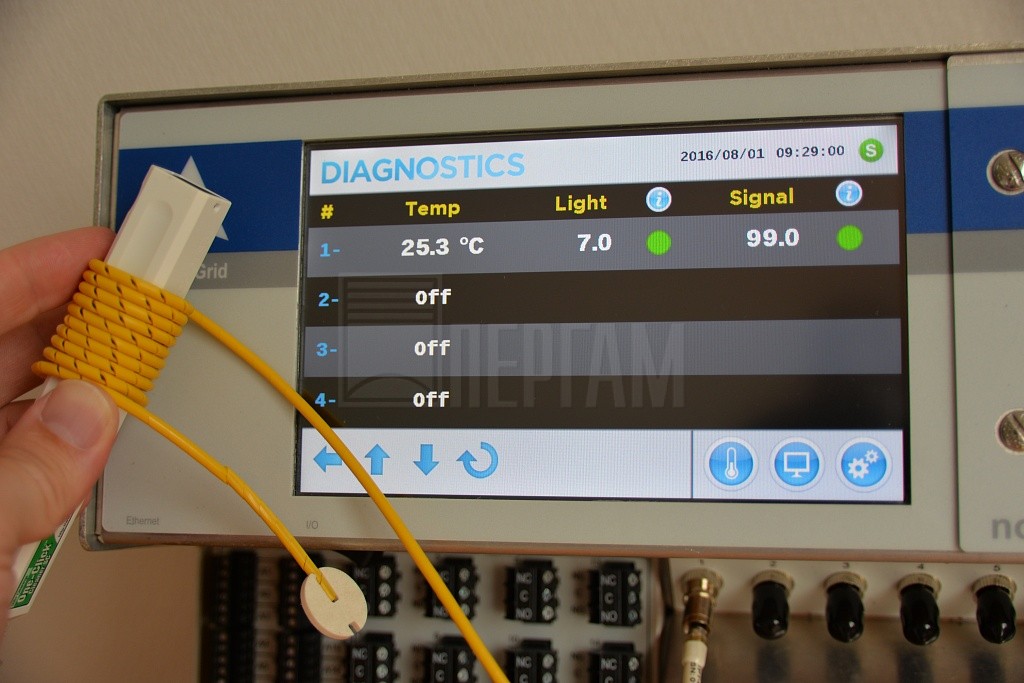

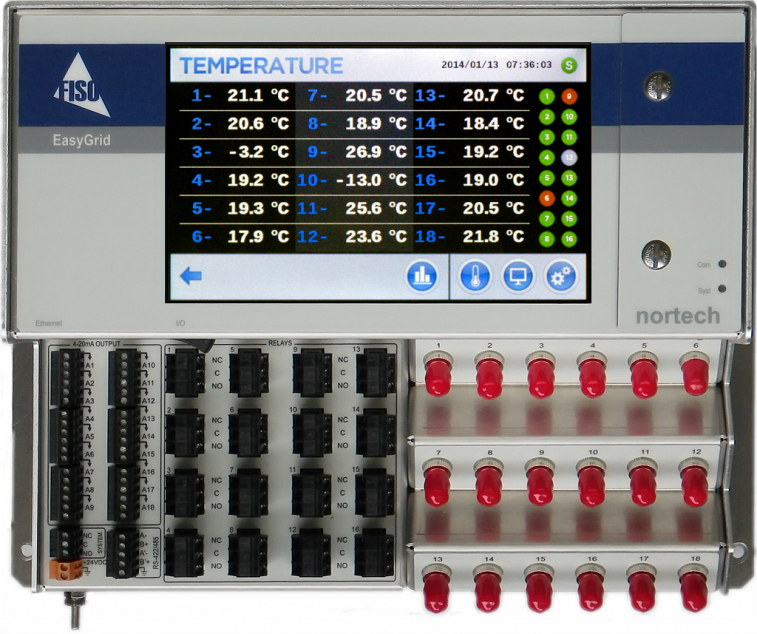

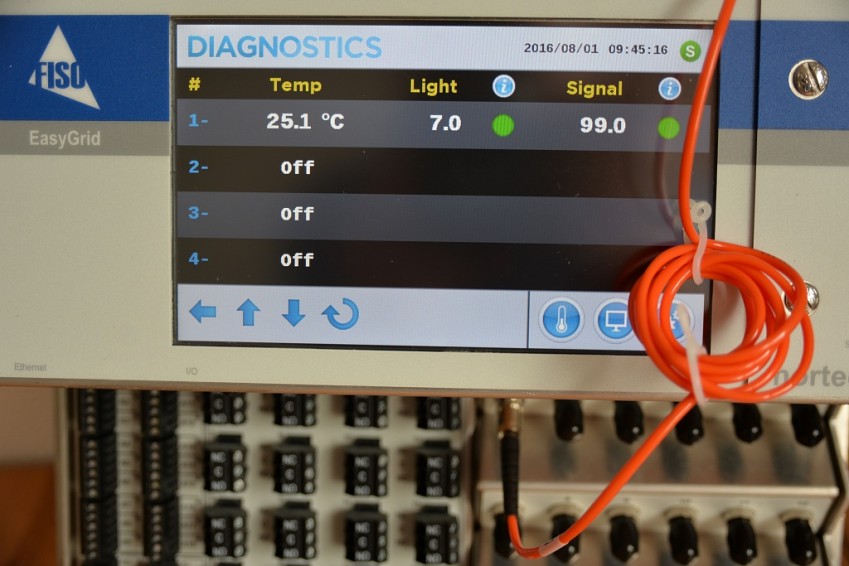

Оптоволоконный монитор FISO Nortech EasyGrid

Многоканальный оптоволоконный монитор для контроля состояния трансформаторов
Артикул: 22682
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
FISO Nortech EasyGrid
описание в pdf

Многоканальный оптоволоконный монитор для контроля состояния трансформаторов

Nortech EasyGrid – это прекрасное дополнение к вашей интеллектуальной сети электропередачи (Smart Grid). Блок преобразования оптических сигналов предназначен для прямого и точного контроля температуры в реальном масштабе времени с целью управления и максимизации к.п.д. трансформаторов.

EasyGrid обеспечивает получение критически важной информации об уровне теплового напряжения и управлении сроком эксплуатации любого трансформатора или реактора. Экономически эффективное устройство EasyGrid соответствует самым высоким требованиям – от трансформаторов сверхвысокого / ультравысокого напряжения, высоковольтной передачи постоянного тока и до распределительных трансформаторов. Большой 7 дюймовый (800 x 480) цветной ЖК-дисплей с сенсорным экраном позволяет контролировать и конфигурировать до 18 каналов и 16 программируемых реле Form-C. Графический интерфейс пользователя обеспечивает легкую настройку по требованиям пользователя. Программа Nortech Client позволяет выполнять полное конфигурирование и текущий контроль состояния вашей системы, а также просмотр записанной информации обо всех данных в реальном масштабе времени на вашем ПК без остановки сбора данных или перегрузки любого файла.

Более 20 лет компания FISO является лидером в оптоволоконной технологии белого света. EasyGrid реализует зависимый от температуры сдвиг запрещенной зоны кристалла GaAs для обеспечения быстрого и точного измерения. Система, основанная на этой технологии, не имеет дрейфа, не требует никакой перекалибровки, а функция автокорректировки монитора Auto-Correct непрерывно компенсирует внутренние температурные эффекты. Кроме того, запись данных о внутренней температуре монитора позволяет отслеживать состояние вашего оборудования при экстремальных окружающих условиях.

Основные характеристики

  • Контроль температуры в реальном времени.
  • От 4 до 18 каналов, 1 аналоговый выход/канал.
  • Большой 7 дюймовый (800 x 480) цветной ЖК-дисплей с сенсорным экраном.
  • 0, 8 или 16 программируемых реле Form-C.
  • Память данных 4Гб
  • Modbus, Modbus TCP-IP*, IEC 61850*, IEC 60870-5-104*, DNP3.0*.
  • Калибровка не требуется.
  • Простая коммутация на передней панели.
  • Источник света со сроком службы, равном времени эксплуатации трансформатора.
  • Автодиагностика и автокоррекция.
  • Прочная конструкция, 5 лет гарантии.

 Области применения

  • Горячие зоны обмоток и магнитопроводов силовых трансформаторов.
  • Температура масла в верхней и нижней части силовых трансформаторов.
  • Все типы трансформаторов (среднего напряжения, высоковольтные, сверхвысокого и ультравысокого напряжения, высоковольтная передача постоянного тока).
  • Реакторы, генераторы, коммутационная аппаратура.
  • РПН.

Технические характеристики FISO Nortech EasyGrid

Технические характеристики

Число каналов

4, 6, 8, 9, 10, 12, 14, 16 или 18

Диапазон показаний температуры

От -40 °C до 225 °C

Погрешность по температуре

±1 °C

Разрешение

0.1 °C

Частота опроса (на канал)

500 мс

Рабочая температура

От -20°C до 60°C

Температура хранения

От -30°C до 85°C

Срок службы источника света

Срок эксплуатации трансформатора

Относительная влажность

95%, без конденсации

Дисплей

Большой 7 дюймов TFT цветной
дисплей (800x480)

Конфигурация системы

Сенсорная панель или удаленная USB

Информационная безопасность

Защита паролем

Внутренняя температура монитора

Температура CCD, платы и системы

Доступна с записью данных

Порты связи

USB, RS-485, RS-422 и Ethernet (RJ45)*

Протоколы связи

Nortech, Modbus (ASCII / RTU),
Modbus TCP-IP*, IEC 61850*,
IEC 60870-5-104*, DNP3.0*.

Аналоговый выход

4-20 мА, настраиваемый пользователем

Реле

8 или 16 реле Form-C, конфигурируемые
пользователем
Также доступны модели без реле

Реле неисправности системы

1 специально назначенное реле

Индикатор статуса системы

Светодиод

Память

4 Гб, конфигурируемая пользователем
> 30 лет при 1 измерении в минуту

Автокоррекция

Непрерывная компенсация изменений внутренней температуры

Автодиагностика

Уровень освещения, уровень сигнала

Питание

24 В постоянного тока

Потребляемая мощность

40 Вт (максимум)

Защита от перенапряжения

4000V (IEEE C37.90.1 -2002)

* Дополнительно

Стандарты защиты

MIL-STD-810G

Вибрации при транспортировке

IEC 60255-21-1

Вибрация: реакция, износостойкость

IEC 60255-21-2

Ударопрочность

IEC 60255-21-3

Сейсмические испытания

Стандарты помехоустойчивости

IEC 61000-4-2

IEC 61000-4-6

IEC 60255-22-3

IEC 61000-4-3

IEC 61000-4-8

IEC 60255-22-6

IEC 61000-4-4

IEC 61000-4-9

IEC 60255-5

IEC 61000-4-5

IEC 61000-4-11

IEC 60255-22-1
