GE Energy

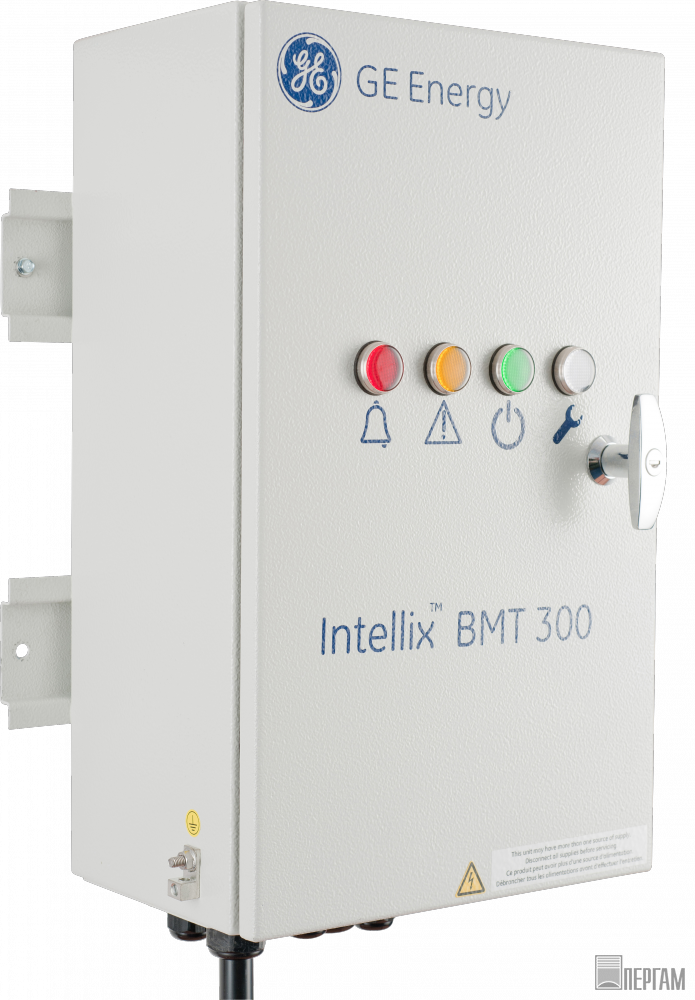

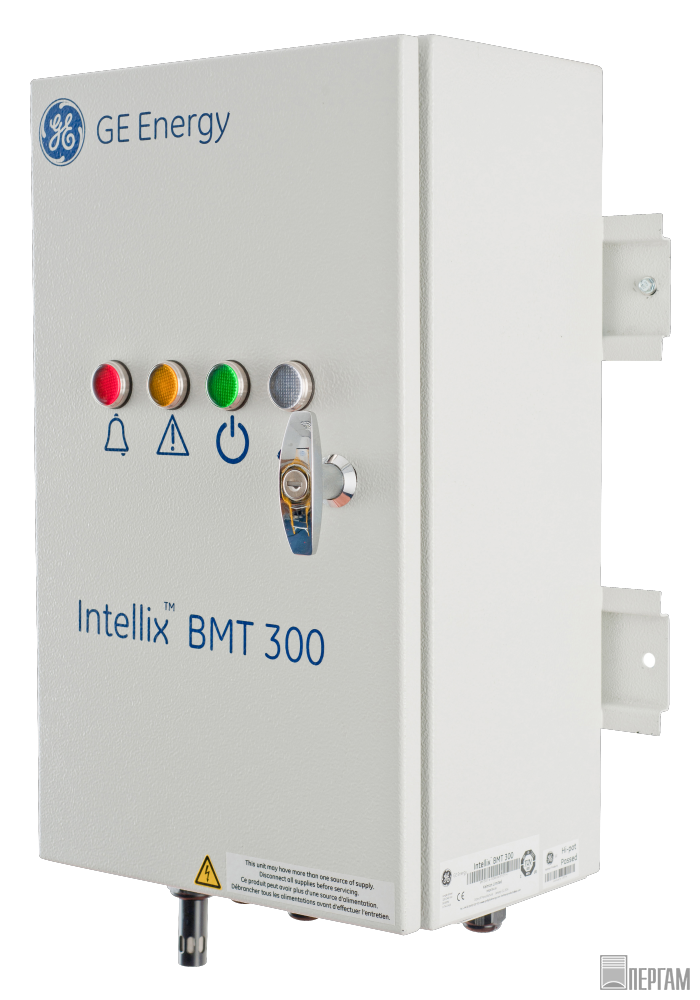

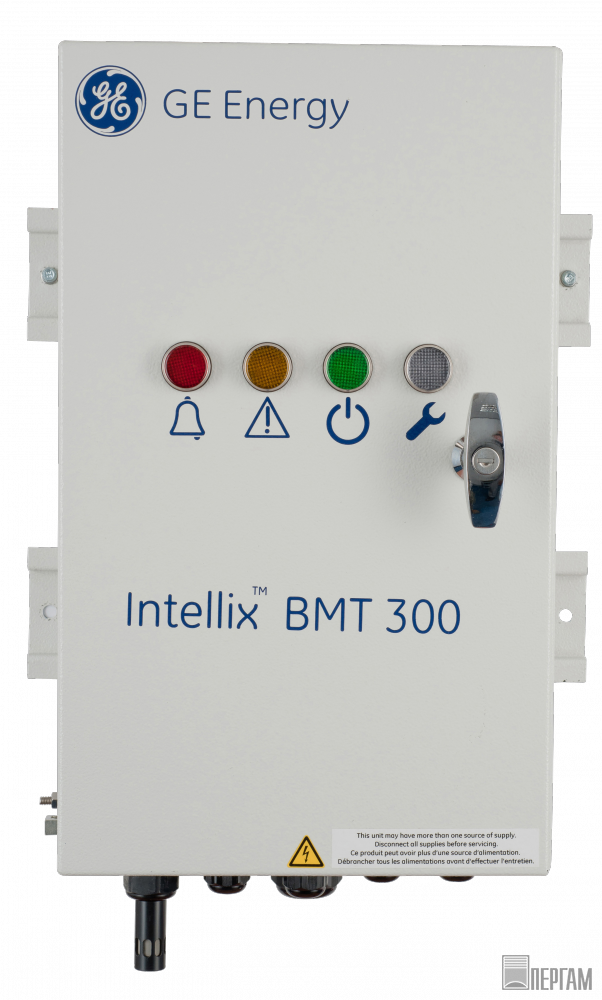

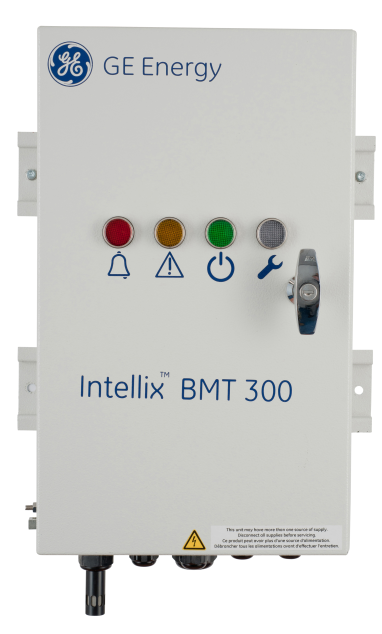

Intellix BMT 300

Intellix BMT 300 - контроль высоковольтных вводов и детектирование частичных разрядов в трансформаторе
Артикул: 22243
Цена по запросу
Поставляется в минимальные сроки
Intellix BMT 300
описание в pdf

Сегодня вводы повсеместно применяются в высоковольтных (ВВ) подстанционных трансформаторах, токовых трансформаторах и коммутационной аппаратуре. Они являются причиной большей части отказов ВВ подстанций, и половина этих случаев являются катастрофическими с серьезными и опасными последствиями. В прошлом на решение этой проблемы были нацелены профилактическое обслуживание, ранняя замена и регулярное офлайн тестирование. В настоящее время имеется технология, которая позволяет владельцам этих объектов обнаруживать приближающиеся отказы и снижать свои затраты на обслуживание.

Intellix BMT 300 – это система реального времени компании GE, которая постоянно контролирует не только состояние вводов (емкость и коэффициент мощности), но и также активность частичных разрядов (ЧР) в главном трансформаторном баке. Это позволяет предупреждать персонал об условиях отказа на ранней стадии и предоставляет необходимую информацию о состоянии вводов и трансформатора.

Система Intellix BMT 300 может использоваться как автономное устройство или она может применяться в сочетании с семейством многокомпонентных газоанализаторов Kelman TRANSFIX™ компании GE для анализа растворенных газов (DGA). Комбинация систем Intellix BMT 300 и TRANSFIX предоставляет пользователям комплексную информацию из одного источника, что обеспечивает возможность более глубокого анализа состояния трансформатора и контроля основных причин неисправностей большинства трансформаторов.

Основные преимущества

  • Один прибор, объединяющий непрерывный контроль вводов и детектирование активности ЧР в главном баке, используя один и тот же тест-адаптер вводов.
  • Одно диагностическое программное обеспечение (ПО) Perception™ компании GE, используемое для получения простой для анализа информации об активности ЧР и содержании растворенных газов.
  • Один поставщик оборудования – обеспечение установки, корректной связи и минимизация административной нагрузки с целью снижения общих затрат владельца вашего трансформатора.

Области применения

Силовые коммуникации

  • Обслуживание по текущему техническому состоянию вводов трансформаторов.
  • Детектирование активности ЧР в главном баке трансформатора с целью ее корреляции с анализом содержания растворенных газов.

Производство металлов

  • Контроль состояния вводов для исключения незапланированной остановки производства.
  • Контроль ЧР объектов с повышенной концентрацией напряжений на алюминиевых и сталелитейных заводах.

Нефтехимия

  • Детектирование развития дугового замыкания в трансформаторах.
  • Контроль "здоровья" вводов для исключения катастрофических отказов трансформаторов.

Технические характеристики Intellix BMT 300

Электрические входы

Вход

Измерения на 3-фазных вводах (ВВ)

Дополнительно

Дополнительные 3 фазы (НВ)

Частота опроса

НЧ для вводов: 100 кГц
ВЧ для ЧР: 100 МГц

Разрешение

Ток: 0.01 мА
Фазовый угол: 0.01 градуса

Электрический выход (прибор в корпусе)

Данные по вводам

  • % изменения емкости
  • % изменения коэффициента относительной
    мощности

Данные по частичным разрядам

  • Амплитуда импульсов ЧР (pC – пикокулоны)
  • Счет импульсов ЧР (единицы)
  • Индекс частичных разрядов (мВт)

Индикаторы, видимые при солнечном свете

  • Красный - сигнализация
  • Желтый – предупреждение
  • Зеленый – питание
  • Синий – сервис

Реле для настраиваемой сигнализации

  • Два реле сигнализации SPDT (однополюсные на два направления) тип С для предупреждения и уровней сигнализации
  • Одно реле сигнализации SPDT (тип С), предназначенное для сигнализации неисправностей системы
  • Номинальные параметры контактов реле: 2 А при 240 В переменного тока и резистивной нагрузке или 2 А при 30 В постоянного тока

Связь

Стандартная

Modbus удаленный терминал/ASCII через изолированный RS-485

Дополнительно

  • Modbus удаленный терминал через последовательный многомодовый оптоволоконный канал с разъемом ST

Стандартный интерфейс связи с одним главным устройством (single-master) может быть заменен опцией с несколькими главными устройствами (multi-master) с передачей через Ethernet (до 3-х masters), обеспечивая следующее:

  • Modbus TCP через Ethernet RJ-45
  • Modbus TCP со скоростью 10 Мб/с через последовательный многомодовый оптоволоконный канал со стандартный разъемом

Корпус

Рабочая температура

Окружающая

От -30°C до +55°C

Когда имеется опция связи с несколькими главными
устройствами (multi-master):

от -20°C до +55°C

Рабочая влажность

5 - 95% (без конденсации)

Исполнение корпуса

IP 55

Электропитание

100-240 В переменного тока, ±10%, 50-60 Гц, 1.24-0.41 A
