GE Energy

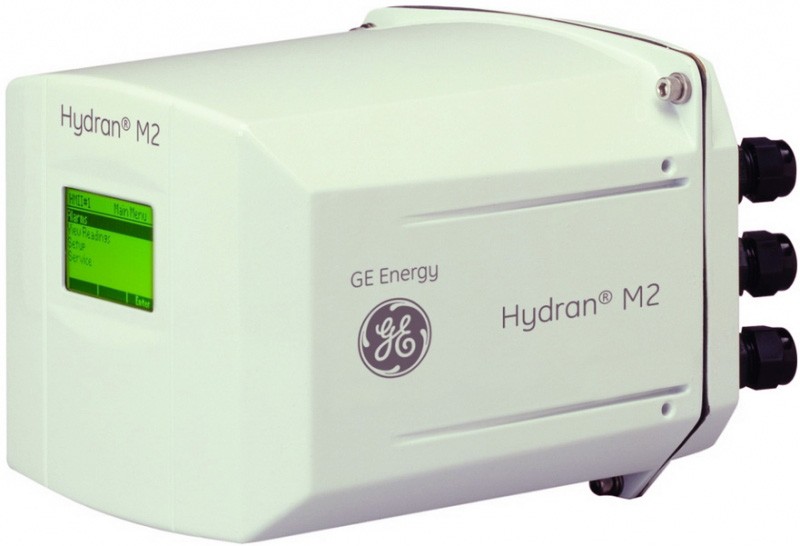

GE Energy Hydran M2M Mark III

Система мониторинга Hydran M2M Mark III является устройством, которое заранее предупреждает персонал о наличии развивающегося дефектов трансформаторного оборудования.

Система мониторинга силовых трансформаторов

  • GE Energy Hydran M2M
  • Поставляется в минимальные сроки

Мониторинг трансформаторов

Трансформаторы являются одними из наиболее важных и дорогих компонентов электрических сетей, поэтому для надежной работы сети крайне важно знать их техническое состояние. Под действием избыточных нагрузок в системе изоляции трансформаторов вырабатываются газы, которые растворяются в масле. Анализ растворенных в масле газов (DGA) признан как один из наилучших способов раннего обнаружения развивающихся неисправностей.

Hydran M2 является устройством непрерывного контроля концентрации растворенных газов и влаги в масле, предупреждающим персонал в режиме реального времени о появлении и развитии дефектов в трансформаторе. Прекрасное решение для автоматизации подстанций. Прибор является интеллектуальной (основывающейся на применении микропроцессора) системой контроля в реальном времени, которая измеряет уровень (концентрацию) горючих газов и влагосодержания в трансформаторном масле для оценки опасных состояний, температуры кипения, скорости старения, а также для раннего обнаружения зарождающихся отказов в трансформаторах (или в любом другом маслонаполненном электрооборудовании).Устройство отслеживает ключевые параметры состояния трансформатора и снижает до минимума риск незапланированных простоев. Первичный измерительный преобразователь системы HYDRAN M2 оснащается детектором (обнаружителем) присутствия газа, чувствительным к четырем газам, которые являются четырьмя основными индикаторами зарождающихся отказов в маслонаполненном электрооборудовании. Это надёжное решение для автоматизации подстанций.

Под воздействием температур и электрических факторов диэлектрическое трансформаторное масло выделяет множество различных газов, которые свидетельствуют о приближающейся поломке электрического оборудования. Владельцы трансформаторов должны быть предупреждены о выделении подобных газов не только потому, что обнаружение на ранней стадии заставляет принять меры по предотвращению поломки дорогостоящего оборудования, но и потому, что оно позволяет определить существующие тенденции, ведущие к повреждению оборудования.

Подключение датчиков температуры и нагрузки

Возможность подключения дополнительных датчиков (например, датчиков температуры масла в верхней и нижней частях масляного резервуара, датчика нагрузки на трансформатор или датчика температуры окружающей среды) обеспечивает сбор дополнительных данных, которые могут быть сопоставлены со значениями концентрации растворенных газов и содержания влаги, позволяя тем самым точнее оценить состояние трансформатора.

Более того, собранная информация может быть не только передана в неизменном виде с помощью широких возможностей M2 по передаче данных, информация может быть преобразована с помощью встроенного мастера расчета математических моделей трансформаторов, в соответствии со стандартом IEEE, обеспечивая дополнительные возможности по оценке состояния трансформатора.

Основные преимущества

  • Непрерывное измерение концентрации опасных газов + определение содержания влаги в масле.
  • Подключение дополнительных датчиков (датчик нагрузки, датчик температуры и т.п.).
  • Встроенный мастер расчета моделей трансформаторов в соответствии со стандартом IEEE.
  • Многочисленные опции обмена данными.
  • Конструкция, проверенная временем — большое количество устройств работает по всему миру.

Соответствует высоким требованиям международных стандартов

В последней версии анализатора Hydran М2i, Mark III, применяются совершенно новые электронные платы и блок управления. Таким образом, этот прибор теперь не только соответствует директиве RoHS, ограничивающей содержание вредных веществ, но и продолжает занимать ведущие позиции по продажам и уровню развития технологий.

Новые отличительные особенности прибора:

  • усовершенствованный датчик;
  • возможность интеграции в любую систему энергоснабжения;
  • поддержка до четырех дополнительных плат ввода/вывода;
  • внутренний многорежимный обмен данными по оптоволокну;
  • совместимость с новейшей разработкой GE — программным обеспечением Perception, позволяющим загружать, отслеживать тенденции изменения и анализировать данные так же, как и с помощью другого оборудования GE для контроля текущего состояния оборудования.

Области применения

Энергосистемы общего пользования

  • Универсальное решение для трансформаторов, питающих менее ответственные линии.
  • Основное внимание уделяется стратегии замещения активов, считающейся приоритетом.

Промышленное производство

  • Снижение вероятности остановки производственного процесса вследствие прекращения энергоснабжения
  • Минимизация экономического ущерба от простоев.

Математические модели трансформаторов

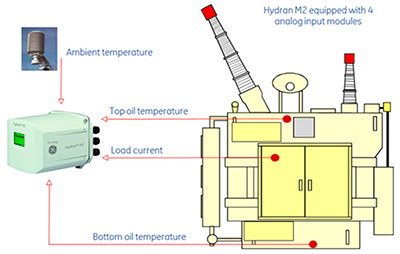

Схема работы Hydran M2

Hydran M2 позволяет вести расчет математических моделей трансформаторов на основе стандарта IEEE, а также сопоставлять их с данными, полученными на месте эксплуатации. Входные сигналы, полученные с датчиков, преобразуются в данные, поступающие в реальном масштабе времени, позволяя лучше оценить общее состояние трансформатора. Возможные примеры созданных моделей:

  • оценка температуры обмотки в зоне температурного максимума;
  • уровень влаги в бумажной изоляции;
  • температура кипения влаги;
  • старение изоляции;
  • допустимые перегрузки;
  • эффективность охлаждения;
  • перепад температур на переключателе ответвлений под нагрузкой.

Особенности обновлённого Hydran M2

Контроль состояния оборудования

  • Стационарная установка на одном кране масляной магистрали трансформатора. Отсутствие необходимости в сети трубопроводов и насосе. Наличие входов для подключения дополнительных датчиков.
  • Прибор улавливает 100% водорода (основной опасный газ), а также чувствителен к угарному газу (возникает при перегреве бумаги), ацетилену (появляется в результате дуговых разрядов) и этилену (признак перегрева масла), позволяя, таким образом, контролировать все ключевые причины отказов трансформаторов.
  • Датчик содержания влаги измеряет содержание воды в масле, появляющейся в результате ухудшения свойств изоляционной бумаги (образование CO + вода) или нарушения герметичности уплотнений.

Изменение конфигурации сигналов оповещения

  • Сигналы оповещения генерируются при превышении критического уровня содержания влаги.
  • Пользователь может установить два уровня опасности (оповещение и тревога), чтобы вовремя оценить ухудшение состояния.
  • Активация сигналов оповещения может быть настроена на основе значений, полученных с опционных входных плат аналоговых данных или на основе опционных расчетных моделей трансформаторов.
  • Генерация сигнала оповещения в случае обнаружения неисправности, например нарушения энергоснабжения, запирания масляного крана, отказа датчика или автономного источника питания (необходима замена) в ходе автоматической самодиагностики, выполняемой раз в 15 дней.

Связь

  • Наличие ЖК-дисплея по месту измерения.
  • Наличие большого количества протоколов передачи цифровой информации (Hydran, Modbus, DNP 3.0) и способов связи (RS-485, модем, локальная сеть Ethernet, оптоволокно) в зависимости от комплектации.
  • Наличие выводов аналогового сигнала (4–20 мА) (по заказу).
  • В приборе установлены пять реле с сухими контактами.
