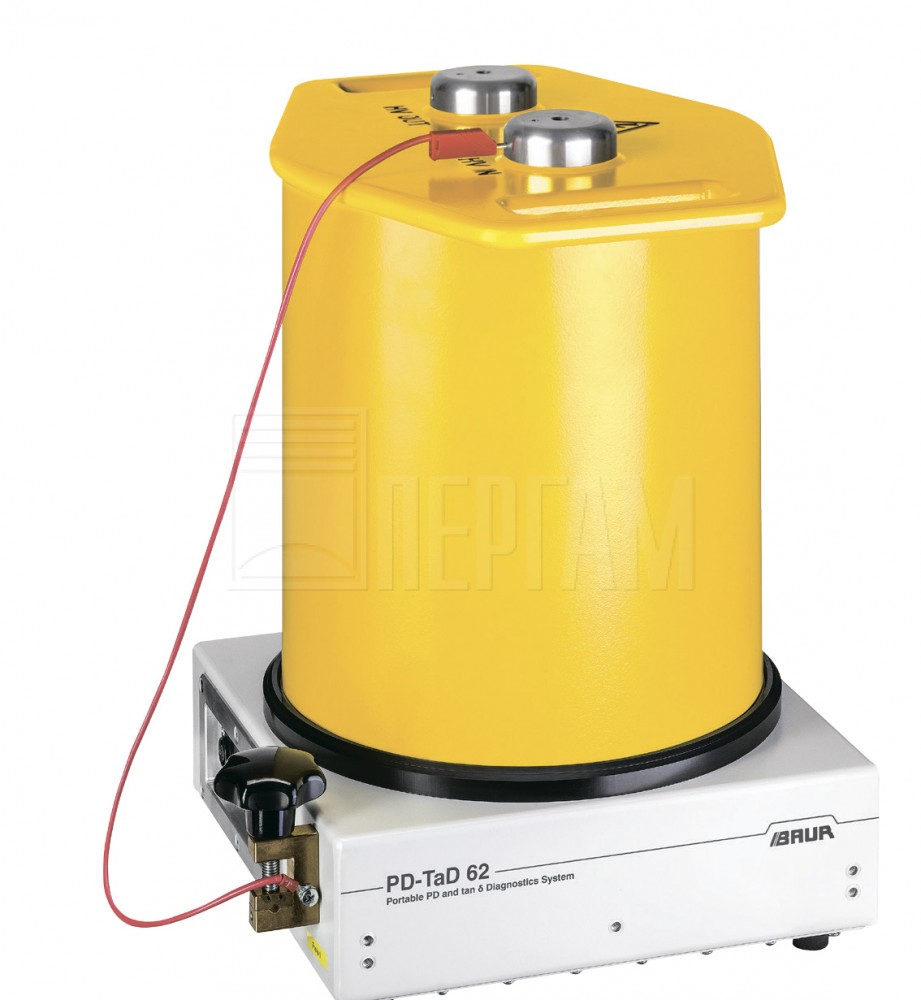

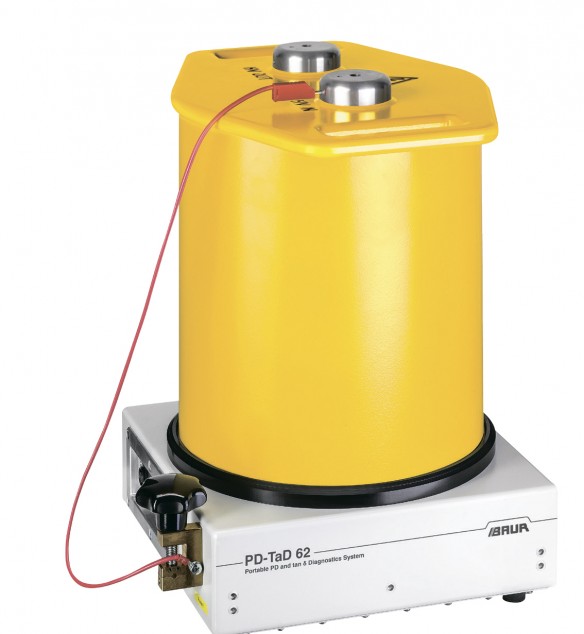

Система диагностики ЧР BAUR PD-TaD 62

Портативная система диагностики ЧР PD-TaD 62 в сочетании с высоковольтным генератором СНЧ BAUR предназначена для диагностики и локализации частичных разрядов.

Система диагностики и локализации частичных разрядов

  • BAUR PD-TaD 62
  • Поставляется в минимальные сроки
  • 18
    Гарантия на BAUR PD-TaD 62: 18 месяцев

Диагностика силового кабеля частичными разрядами (ЧР)

Портативная система диагностики ЧР PD-TaD 62 в сочетании с высоковольтным генератором СНЧ BAUR предназначена для:

  • диагностики и локализации частичных разрядов в изоляции кабеля, муфтах и концевых муфтах;
  • одновременного измерения частичных разрядов и коэффициента диэлектрических потерь;
  • испытания СНЧ с одновременным измерением частичных разрядов;
  • регистрации и локализации активности частичных разрядов в изоляции кабеля;
  • оптимизированного испытания установленным напряжением с сокращением длительности испытания для кабеля в хорошем состоянии;
  • более эффективного обнаружения скрытых повреждений (например влажных муфт) благодаря выявлению проблемных мест и одновременному мониторингу значений тангенса дельта и активности ЧР;
  • комплексного испытания MWT: испытания СНЧ с одновременным измерением частичных разрядов и коэффициента диэлектрических потерь.

Для измерения коэффициента диэлектрических потерь и комплексного испытания MWT необходим высоковольтный генератор СНЧ с функцией измерения коэффициента диэлектрических потерь. В то время как испытание кабеля показывает, способен ли он выдержать определенную нагрузку в течение определенного времени, измерение ЧР позволяет регистрировать и локализовать активность частичных разрядов в изоляции кабеля. Одновременное испытание кабеля СНЧ и измерение ЧР позволяет сократить длительность испытания для кабелей, находящихся в хорошем состоянии.

Благодаря возможности одновременно измерять ЧР и коэффициент диэлектрических потерь этот компактный прибор объединяет в себе два наиболее эффективных и доказавших свою надежность метода оценки степень старения средневольтных кабелей и кабельной арматуры. Видимость кабеля на 360° позволяет получить исчерпывающую картину в ходе одного испытания: раннее обнаружение и локализация проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на базе значений коэффициента диэлектрических потерь. Если требуется выполнить измерение частичных разрядов на нескольких фазах и при этом нельзя сказать однозначно, что все фазы имеют одинаковую длину и параметры, фазы сравниваются друг с другом.

Одновременное измерение ЧР и коэффициента диэлектрических потерь экономит время и позволяет более эффективно выполнять испытание всей кабельной сети. Кроме того, одновременный мониторинг значений тангенса дельта и активности ЧР позволяет обнаруживать скрытые дефекты (например, при проникновении воды в муфты). Легкий, прочный и переносной: Система PD-TaD идеально подходит для работы в полевых условиях. Сам прибор и все принадлежности размещены в прочном транспортировочном кейсе, удобном для переноски.

Новое поколение технологий оценки состояния кабеля

  • Комплексная диагностика кабеля на 360° благодаря параллельному измерению частичных разрядов (ЧР) и измерению коэффициента диэлектрических потерь (совместно с генератором СНЧ с функцией измерения тангенса дельта: frida TD, viola TD);
  • Оптимизированная по времени и щадящая оценка состояния кабеля;
  • Самый компактный и легкий прибор для измерения ЧР при напряжении до 62 кВпик;
  • Разработан для портативного использования в месте эксплуатации.

Оценка состояния кабеля

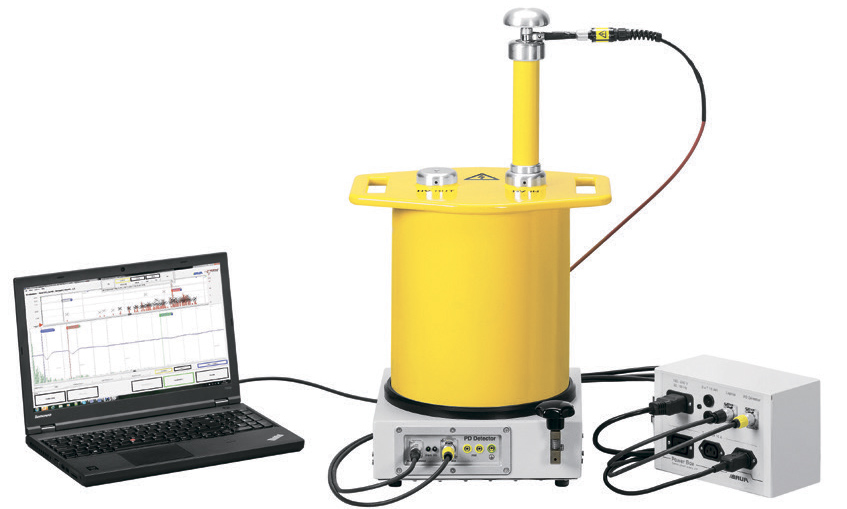

Преимущества PD-TaD 62

Простота в использовании – все функции в одном компактном и легком приборе.

  • Легкость (17,5 кг) и компактность — для измерения ЧР в полевых условиях;
  • Одновременное измерение ЧР и коэффициента диэлектрических потерь;
  • Более подробная информация о состоянии кабеля по результатам полностью контролируемого комбинированного испытания на электрическую прочность (комплексного испытания MWT).

Экономия времени и затрат для проведения измерений в полевых условиях.

  • Одновременное измерение ЧР и тангенса дельта (TD);
  • Простая подготовка к проведению испытания: идентичная испытательная система для измерения частичных разрядов и тангенса дельта;
  • Технология разъемов позволяет обеспечить эксплуатацию и надежную передачу данных (PoE – Power over Ethernet) без батарей и аккумуляторов.

Высококачественная измерительная техника для соблюдения специальных повышенных требований на месте измерений.

  • Высокая емкость конденсатора связи — 10 нФ позволяет обеспечить точную регистрацию ЧР;
  • Граница чувствительности/уровень собственных шумов 1 пКл;
  • Интегрированная регистрация и компенсация поверхностного тока утечки для точного измерения тангенса дельта;
  • Подавление сигналов помех за счет гальванической развязки измерительного блока и ноутбука.

Комплексное контролируемое испытание на электрическую прочность

Прибор BAUR PD-TaD 62 в сочетании с одним из СНЧ-генераторов BAUR с функцией измерения тангенса дельта позволяет в ходе СНЧ-испытания кабеля измерять диэлектрические потери и испытывать кабельный участок на частичные разряды. Эта комбинация методов называется Комплексное испытание MWT и предоставляет значительно больше информации по сравнению с простым испытанием кабеля. Во время испытания определяется, выдержит ли кабель определенной длины соответствующую нагрузку в течение определенного времени, что позволяет измерить коэффициент диэлектрических потерь, оценить состояние кабельной изоляции, а с помощью измерения частичных разрядов — отобразить источники ЧР и выполнить их точную локализацию. Главной особенностью метода MWT является ориентированная на состояние кабеля длительность испытания: если допустимо, длительность испытания может быть сокращена, что позволяет уменьшить расходы. При этом кабель подвергается повышенному испытательному напряжению в течение лишь необходимого времени.

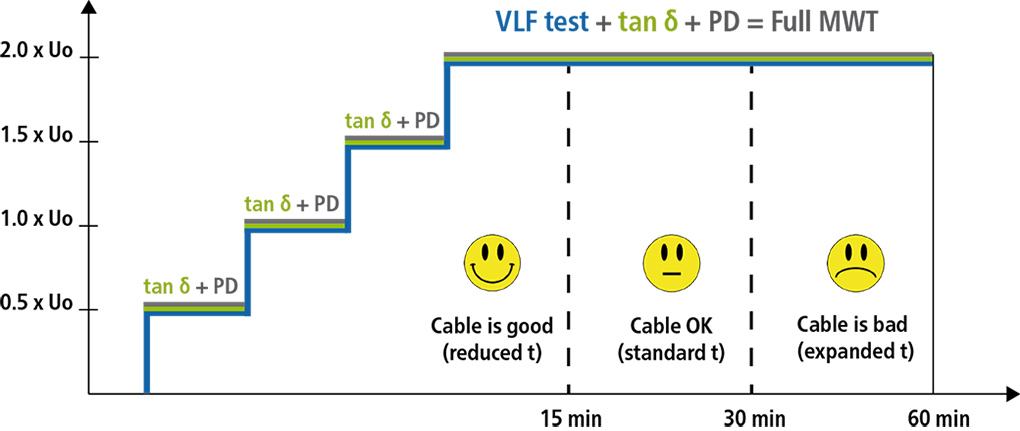

СНЧ truesinus

СНЧ truesinus — форма напряжения для всех методов и их комбинаций

СНЧ truesinus — единственная форма напряжения, которая позволяет провести надежные испытания напряжением, а также точно определить коэффициент потерь и измерить частичные разряды. В отличии от других форм напряжения СНЧ truesinus не зависит от нагрузки, выдаёт симметричную форму волны и позволяет получать сравнимые результаты испытаний. Это является важной предпосылкой для обеспечения высокой точности, а также воспроизводимости и сопоставимости результатов измерений.

Метод

Информация и преимущества

Мобильное оборудование BAUR*



Измерение ЧР

  1. Диагностика проблемных мест кабельных участков
  2. Поиск дефектов кабельной изоляции

PD-TaD 62 &
frida / viola

Испытание СНЧ с одновременным измерением ЧР

  1. Оптимизированное испытание установленным напряжением
  2. Диагностика проблемных мест кабельных участков
  3. Поиск дефектов кабельной изоляции

PD-TaD 62 &
frida / viola

Коэффициент диэлектрических потерь

  1. Оценки диэлектрического состояния изоляции
  2. Индикация ЧР, водных триингов, влажных муфт и т.д.

PD-TaD 62 &
frida TD / viola TD

Одновременное измерение тангенса дельта и ЧР

  1. Комбинация информации, полученной при измерении тангенса дельта и ЧР
  2. Сокращение длительности испытания благодаря одновременному измерению тангенса дельта и ЧР
  3. Более эффективное обнаружение скрытых повреждений (например влажных муфт) и одновременный анализ значений тангенса дельта и активности ЧР

PD-TaD 62 &
frida TD / viola TD

Комплексное испытание MWT

  1. Комбинация информации, полученной при измерении тангенса дельта и ЧР
  2. Сокращение длительности испытания благодаря одновременному измерению тангенса дельта и ЧР
  3. Оптимизированное испытание установленным напряжением с сокращением длительности испытания для кабеля в хорошем состоянии
  4. Более эффективное обнаружение скрытых повреждений (например влажных муфт) и одновременный мониторинг значений тангенса дельта и активности ЧР

PD-TaD 62 &
frida TD / viola TD

Разрешение ЧР по фазе (опция)

Для точной расшифровки результатов измерения вы можете вывести отображение уровня частичных разрядов и частоты их возникновения в зависимости от угла сдвига фаз. Зная положение частичного разряда по фазе, можно определить категорию повреждения кабеля. Измеряемый уровень ЧР хоть и пропорционален реальному заряду, однако может лишь частично использоваться для оценки возможной причины. Величина частичного разряда зависит от диэлектрика в месте повреждения и обратно пропорциональна плотности изолирующей среды, она регистрируется тем слабее, чем удаленнее местонахождение разряда от места расположения прибора. Таким образом абсолютная величина частичного разряда предоставляет не так много информации. На основании определения положения по фазе можно независимо от уровня относительно четко различать внутренние и внешние частичные разряды.

Типы и причины повреждений по внешним и внутренним частичным разрядам

Различить внутренние и внешние частичные разряды можно в том случае, если имеется информация о фазе, поскольку:
  • внутренние ЧР возникают, как правило, при подъеме напряжения синусной полуволны (кроме того, при внутренних ЧР напряжение гашения ниже напряжения возникновения);
  • внешние частичные разряды наиболее часто регистрируются в месте максимального отклонения синусной полуволны, т.е. рядом с пиковой точкой.

Местоположение повреждения

Причина

Эффект

Шаблон фазы

Концевая муфта

Загрязнение, окисление

Скользящие разряды на поверхности

Внешние ЧР



Ошибка монтажа, дефект изготовления

Частичные разряды внутри изоляции

Внутренние ЧР

Кабель

Трещины, воздушные каверны, загрязнения

Частичные разряды, медленное разрушение изоляции

Внутренние ЧР



Водяные триинги / электрические триинги

Частичные разряды, быстрое шунтирование изоляции

Внутренние ЧР

Муфты с изоляцией СПЭ

Ошибка монтажа, дефект изготовления, старение

Частичные разряды, медленное разрушение изоляции

Внутренние ЧР



Влажность

Скользящие разряды между фазой и экраном

Внешние ЧР

Оценка в системном программном обеспечении BAUR

Если частичные разряды возникают во многих местах, в системном программном обеспечении BAUR можно ввести отрезки, в пределах которых осуществляется анализ. Например, вы можете ввести окно с 50 до 60 метра от места подключения и получить положение по фазе только для частичных разрядов, возникающих на этом 10-метровом отрезке. Таким образом возможен индивидуальный анализ различных источников ЧР на одном кабельном участке.

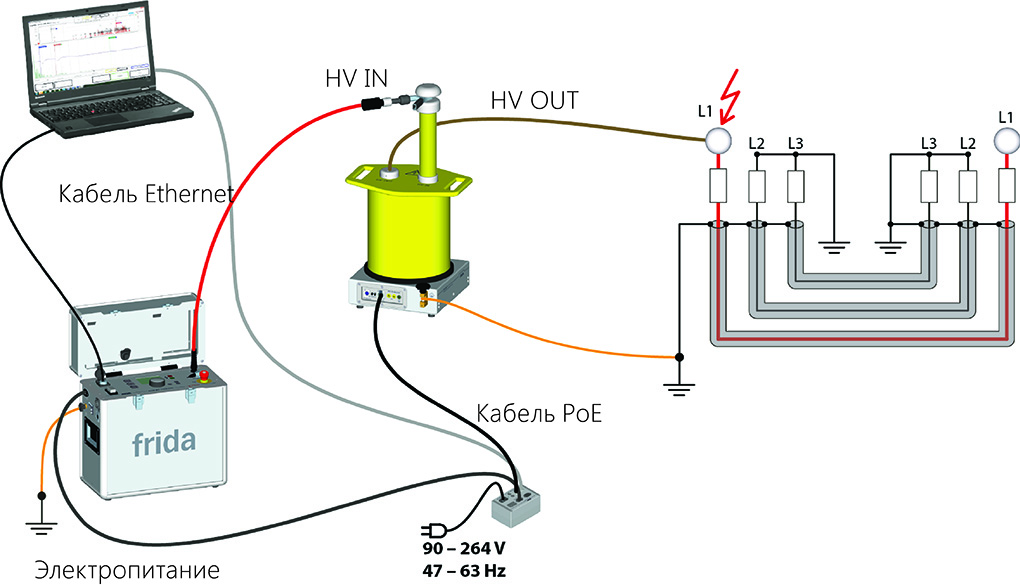

Измерение частичных разрядов с помощью генераторов frida/frida TD, viola/viola TD

Измерение частичных разрядов с помощью генераторов

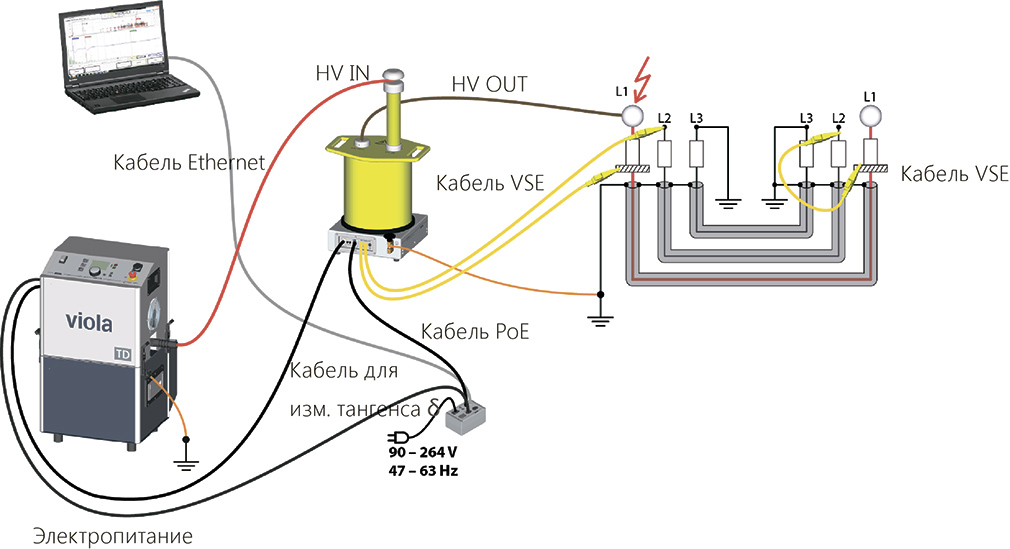

Параллельное измерение ЧР и тангенса дельта или комплексное испытание MWT с генераторами frida TD и viola TD

Параллельное измерение ЧР и тангенса дельта

Испытание на частичные разряды:
  • Уровень ЧР;
  • Начальное напряжение/напряжение гашения ЧР;
  • Частота ЧР;
  • Локализация ЧР;
  • Отображение ЧР с разрешением по фазе.

Сравнение установок ЧР

Сравнение установок ЧР

Аргументы для скептиков

Сомнения

Контраргументы

«СНЧ-Синус не может эффективно измерять ЧР, поскольку он имеет
иную частоту, чем рабочая частота».

СНЧ-синус — это форма напряжения, по которой было проведено достаточное количество научных исследований и имеется более чем 15-летний полевой опыт работы. Все результаты однозначно показывают, что результаты СНЧ-Синуса 0,1 Гц точнее всего совпадают с результатами измерений 50-Гц синусом. В общем и целом можно сказать, что это зависит более от формы напряжения, чем от частоты.

Кроме того, источник напряжения СНЧ-Синус - единственный в своем роде, позволяющий провести достаточно точные измерения ТД, испытания на ЧР, а также подлинное контролируемое испытание на электрическую прочность.
Более подробная информация по данному вопросу приведена в информационном буклете
«СНЧ-Sinus 0,1 Гц как универсальный источник напряжения для испытаний и диагностики средневольтных кабелей».

«Для чего мне требуется измерение тангенса дельта? Ведь с помощью измерения ЧР я тоже могу определить все дефекты кабельного участка!»

Это не так. С помощью измерения на ЧР в принципе можно обнаружить и локализовать неоднородность изоляционного материала. Однако с помощью измерения тангенса дельта можно обнаружить такие эффекты как водные триинги, наличие влажности, наличие воды     в муфтах или общее старение кабеля. Поэтому использование обоих методов (ЧР + тангенс дельта) обеспечивает существенные преимущества.

Поскольку измерение тангенса дельта приборами BAUR  отличается  чрезвычайной простотой, оно часто используются в качестве первичного  индикатора  состояния кабельного участка. Если в результате измерения тангенса дельта система выдает сообщение «рекомендуется дальнейшее исследование», тогда можно провести измерение ЧР. Новая система PD-TaD 62 в сочетании с генератором frida TD или viola TD позволяет одновременно выполнять измерение ЧР и тангенса дельта.

«Неважно, использую ли я в качестве источника напряжения СНЧ-кос.- прямоуг. формы, 50 Гц- градиент или источник СНЧ-синусообразного напряжения. Все такие источники напряжения подходят для любого измерения!“

Источник синусоидального напряжения СНЧ — это единственный источник, позволяющий проводить:
Испытание кабеля напряжением СНЧ Измерение тангенса дельта напряжением СНЧ Измерение ЧР напряжением СНЧ
Одновременное измерение тангенса дельта и ЧР напряжением СНЧ
Комплексное испытание MWT с измерением тангенса дельта и ЧР напряжением СНЧ

«Почему мне нужно
подключать PD-TaD 62 для переноса измерительных данных с помощью кабеля?»
«Почему нельзя реализовать беспроводную передачу данных?»

Беспроводная связь имеет два недостатка: Система PD-TaD 62 не нуждается в аккумуляторе, который должен быть всегда заряжен, а аккумулятор означает дополнительный вес.
Кроме того, с PD-TaD 62 работают в среде (распределительные станции), характеризующейся высоким уровнем ЭМ-помех. Также невозможно гарантировать надежную беспроводную связь на большом расстоянии.

Поэтому компания BAUR выбрала в качестве оптимального решения технологию «питание через Ethernet (PoE). Такое решение обладает следующим преимуществом: питание и передача измерительных данных ЧР для PD-TaD 62 осуществляется по одному кабелю.
Дополнительно обеспечивается гальваническая изоляция.

«Зачем мне нужен блок питания?»

Блок питания обеспечивает централизованное питание для всех необходимых компонентов. Централизованное питание обладает следующим преимуществом - минимизация эл. помех.

Дополнительно блок питания обеспечивает гальваническую развязку с PD-TaD 62. Это дает определенные технические преимущества с точки зрения безопасности. Также исключаются эл. помехи между PD-TaD 62 и ноутбуком. Это позволяет упростить проведение измерений  ЧР.

Краткие характеристики

  • Испытание на частичные разряды и калибровка процесса измерения по МЭК 60270
  • Легкая (всего 17,5 кг) и компактная
  • Высочайшая точность благодаря большой емкости конденсатора связи (10 нФ) и высокой чувствительности (≤ 1 пКл)
  • Конденсатор связи с измерением полного сопротивления и блок измерения ЧР в одном приборе.блок измерения ЧР
  • Интегрированный фильтр дляподавления сигналов помех
  • Надежные обмен данными и обеспечение электропитанием по одному кабелю по технологии Power over Ethernet (PoE); нет необходимости в аккумуляторах или батареях
  • Высокоэффективное подавление помехблагодаря: компактной конструкции; гальванической развязке между детектором ЧР и ноутбуком; централизованному обеспечению электропитанием.
  • Интегрированное устройство для регистрации поверхностных токов утечки приизмерения коэффициента диэлектрических потерь
  • Простота в управлении, удобное меню
  • Возможность интеграции в мобильную электротехническую лабораторию

Технические данные

PD-TaD 62

Высоковольтный блок связи:

Входное напряжение

44 кВдейств./62 кВпик.

Емкость конденсатора связи

10 нФ

Детектор ЧР:

Обеспечение питанием и передача данных

через блок питания Power Box (технология Power over Ethernet)

Усиление сигнала

0–75 дБ

Вид защиты

IP54

Габариты (Ш x В x Г)

прибл. 410 x 463 x 369 мм

включая ВЧ-фильтр

прибл. 410 x 668 x 369 мм

Вес

прибл. 17 кг

включая ВЧ-фильтр

прибл. 17,5 кг

Калибратор CAL1B

Электрический заряд (импульсы)

0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 нКл

Питание

9-вольтная батарея типа «крона», DIN/МЭК 6F22

Программное обеспечение системы BAUR

Пользовательский интерфейс

на 23 языках

Подробную информацию см. в техническом паспорте системного ПО BAUR (для измерения ЧР)

Локализация частичных разрядов

Теоретический диапазон изме- рения

10–12 800 м (при v/2 = 80 м/мкс)

Скорость распространения сигнала

50–120 м/мкс

Частота дискретизации

100 Мсэмплов/с (10 нс)

Диапазон измерения ЧР

1 пКл – 100 нКл

Точность

прибл. 1% длины кабеля

Разрешение

0,1 пКл / 0,1 м

Измерение коэффициента диэлектрических потерь и MWT

Автоматическая регистрация и компенсация токов утечки

интегрирована

Управление процессом измерения

с помощью СНЧ-генератора BAUR frida TD или viola TD

Подробную информацию см. в техническом паспорте соответствующего СНЧ-генератора BAUR

Ноутбук

Процессор

Intel Core i5

Операционная система

Windows 7 Ultimate 32-разрядная (или выше)

Оперативная память

не менее 4 Гб

Жесткий диск

не менее 256 Гб, SSD

Блок питания

Входное напряжение

90–264 В, 47–63 Гц

Потребляемая мощность

макс. 3 500 ВА

Макс. ток

16 A

Интерфейс PD-TaD 62

Ethernet (PoE)

Габариты (Ш x В x Г)

160 x 120 x 240 мм

Вес

прибл. 1,7 кг

Общие данные

Температура окружающей среды (рабочая)

от -10 до +50 °C

Температура хранения

от -20 до +60 °C

Относ. влажность воздуха

без отвода конденсата

Безопасность и ЭМС

Соответствует директиве ЕС (знак "СЕ") по низковольтному оборудованию (2014/35/ЕС)
и директиве по электромагнитной совместимости (2014/30/ЕС),
а также стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее

Транспортировочный кейс: Вес и габариты (Ш x В x Г)

Транспортировочный кейс 1 с системой PD-TaD 62

прибл. 38 кг; 800 x 581 x 482 мм

Транспортировочный кейс 2 для принадлежностей

прибл. 22,5 кг; 627 x 497 x 303 мм

С PD-TaD 62 в комплекте

  • Высоковольтный блок связи с интегрированным детектором ЧР
  • ВЧ-фильтр, крепежные элементы
  • Блок питания Power Box
  • Калибратор ЧР CAL 1B
  • Комплект для подключения, вкл. соед. кабели и адаптеры
  • Руководства по эксплуатации
  • Ноутбук, включая сумку
  • Системное программное обеспечение BAUR 3.x на USB накопителе
  • ОС Windows 7 Ultimate на USB накопителе

Опции

  • Отображение ЧР с разрешением по фазе
  • Калибратор CAL 1E (Электрический заряд (импульсы): 0,5 / 1 / 2 / 5 / 10 / 20 / 50 нКл)
  • Прибор для испытаний СНЧ BAUR frida
  • Прибор для испытаний СНЧ BAUR viola
  • Прибор для испытаний и диагностики СНЧ BAUR frida TD
  • Прибор для испытаний и диагностики СНЧ BAUR viola TD

Отзывы к BAUR PD-TaD 62

Ваша оценка

Добавить отзыв

Оценка покупателей

0 отзывов

Пока нет отзывов.

Обсуждение BAUR PD-TaD 62

    Пока нет обсуждений.

Рекомендуем посмотреть

  • BAUR PD Portable

    Портативная система для измерения и локализации частичных зарядов BAUR PD Portable

    Цена по запросу
    0KZT
  • BAUR PHG 70 TD/PD

    Система испытаний и диагностики кабелей на сверхнизких частотах BAUR PHG 70 TD/PD

    Цена по запросу
    0KZT
  • BAUR PHG 80 TD/PD

    Система испытаний и диагностики кабелей на сверхнизких частотах BAUR PHG 80 TD/PD

    Цена по запросу
    0KZT
  • BAUR Liona

    Прибор для измерения ЧР в онлайн-режиме BAUR Liona

    Цена по запросу
    0KZT
  • новинка
    BAUR PD-SGS

    Портативный прибор для оперативного обнаружения ЧР

    Цена по запросу
    0KZT
  • новинка
    BAUR tracy

    Устройство для точной локализации источника ЧР

    Цена по запросу
    0KZT
  • новинка
    BAUR PD-TaD 60

    Портативная система диагностики ЧР

    Цена по запросу
    0KZT
О компании

Почему наши клиенты выбирают Пергам?

Поставляем, производим и обслуживаем оборудование неразрушающего контроля с 1996 года. Помогаем решать сложные задачи в области промышленной безопасности. Вы ставите задачу, мы предлагаем решение и подбираем оборудование, подходящее именно вам. Промышленное оборудование Пергам — надёжный фундамент успешности вашего предприятия.

Подробнее

Сертифицированный сервисный центр ПЕРГАМ в 2016 году, как и сама компания, отметит 20 летний юбилей. За это время мы накопили солидный практический опыт по обслуживанию, ремонту, калибровке, интеграции и поверке оборудования всех производителей с которыми мы сотрудничаем. Сделав выбор на покупку техники в нашем интернет-магазине, вы приобретаете в лице ПЕРГАМ надёжного партнера, всегда готового предоставить квалифицированную поддержку.

Подробнее

Под брендом ПЕРГАМ произведено более 30 моделей приборов неразрушающего контроля, некоторые из которых уникальны и не имеют аналогов в России. Программное обеспечение для диагностического оборудования нашего производства пишут программисты компании в партнёрстве с научно-исследовательским институтом.

Подробнее

Научим использовать функционал и возможности приобретённого оборудования на всё 100%. Компания ПЕРГАМ проводит обучение специалистов в собственном учебном центре, а также на территории заказчика и за рубежом в учебных центрах фирм-производителей (в Швеции, США, Ирландии, Великобритании, Германии, Италии, Франции, Австрии, Швейцарии и Израиле).

Подробнее

ПЕРГАМ — постоянный участник крупных международных выставок и конференций. В 2007 году мы были признаны самым привлекательным работодателем отрасли. В  2013-м получили почётное звание — компания-резидент Сколково.

Подробнее

Поставляемое нами промышленное оборудование имеет международные сертификаты соответствия, в России мы проводим его сертификацию по РОСТЕСТ, поверку, занимаемся локализацией. Сертификаты РОСТЕСТ и свидетельства об утверждении средств измерений смотрите в соответствующем разделе и в карточках товаров.

Подробнее

В Пергам работают 135 человек в 13 филиалах по всему миру. Уникальное оборудование и разработки компании внедрены и успешно работают по всему земному шару. Центральный европейское представительство находится в Цюрихе — координационный центр офисов в Италии и США.

Подробнее
Задать вопрос Обратный звонок
Добавить к заказу Добавить в избранное Добавить к сравнению
Наверх
Мой мир
Вконтакте
Одноклассники
Google+
