Baur

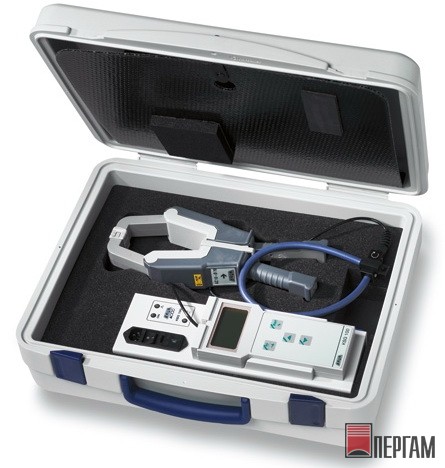

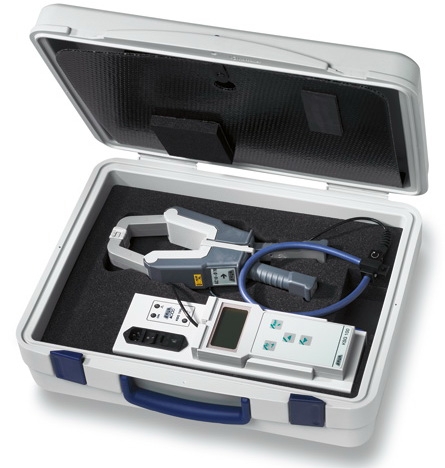

BAUR KSG 100

Система идентификации кабелей BAUR KSG 100
Артикул: 21524
Снят с производства
Рекомендуемая замена
Гарантия производителя:
18 месяцев
BAUR KSG 100
описание в pdf

Портативный идентификатор кабелей

Система идентификации кабелей KSG 100 является сложным прибором для идентификации (распознавания) одножильных или многожильных кабелей в пучке или скрутке кабелей. Новейшие технологические достижения и ориентированные на пользователя программные средства обеспечивают прибору KSG 100 уникальные преимущества. Данным прибором легко пользоваться. Прибор KSG 100 состоит из генератора (передатчика) и приемника с гибким устройством связи (катушкой Роговского). Оба блока оснащаются микроконтроллерами и поэтому могут сообщаться (связываться) друг с другом. Новейшие программные алгоритмы выполняют многочисленные проверки, что обеспечивает максимальную надежность результатов измерений. К особенностям относятся, например, полностью автоматическая регулировка усиления, работа под управлением дружественного по отношению к пользователю меню, а также небольшие размеры KSG 100.

Принцип работы

Передатчик содержит конденсатор, который заряжается, а затем разряжается в требуемый кабель. Во время этого процесса испытуемый объект должен быть так подсоединен, чтобы через него мог протекать ток. Гибкое устройство связи используется для обнаружения импульса тока в испытуемом кабеле; направление прохождения импульса тока и его амплитуда индицируются на экране дисплея приемника. Амплитуда импульса тока зависит от сопротивления цепи. Для обеспечения возможности четкого определения направления протекания тока выход импульса положительной полярности подается на красный провод, а гибкое устройство связи маркируется стрелкой.

Особенности системы KSG 100T:

  • Прямой подвод сигналов к находящимся под напряжением кабелям, максимум 400 В, 50/60 Гц;
  • Позволяет выбирать определенный кабель из одножильных или многожильных кабелей и линий;
  • Чрезвычайно надежный сбор сигналов посредством 3- факторного анализа (Амплитуда – Время – Фаза, Amplitude-Time- Phase, ATP);
  • Прямой подвод сигналов даже к находящимся под напряжением кабелям, до 400 В;
  • Надежное распознавание кабелей вплоть до сопротивления шлейфа 400 Ом;
  • Индуктивный ввод сигнала посредством зажима токового трансформатора на находящихся под напряжением кабелях (AZ 10);
  • Прием сигналов посредством гибкого устройства связи (катушки Роговского);
  • Измерение тока нагрузки до 199 А посредством нажатия кнопки;
  • Приемник эргономичной конструкции со встроенным графическим дисплеем;
  • Полностью автоматическая регулировка усиления;
  • Работа под управление дружественного по отношению к пользователю меню;
  • Для работы приемника батарейки не требуются;
  • Автоматическая синхронизация передатчика и приемника.

Технические характеристики BAUR KSG 100

Технические характиристики

Параметр Значения
Импульсный генератор (передатчик) KSG 100
Выходное напряжение 300 В (15 импульсов/мин)
Выходной ток (в импульсе) 180 A (максимум)
Сетевое питание 115/230 В, 50/60 Гц
Индикация импульсной работы Посредством СИД и показа частоты текущего импульса
Интервал рабочих температур от -10 до + 55 °С
Энергопотребление 50 ВА
Размеры футляра для переноски 455 х 165 х 365 мм
Масса, включая футляр для переноски приблизительно 5 кг
Генератор встраивается в футляр для переноски
Приемник импульсов KSG 100
Дисплей Графический ЖКД
Чувствительность при прямом подсоединении генератора (передатчика) 100 %; при 400-Ом сопротивлении шлейфа (i = 0,75 A)
Чувствительность при индуктивном вводе сигнала 100 %; при сопротивлении шлейфа <6 Ом
Электропитание Батарейки не требуются. Автоматический заряд.
Время заряда 20 секунд
Развязка по сигналу гибкое устройство связи, 150 мм
Интервал рабочих температур от -10 до + 55 °С
Размеры (Ш х В х Г) 100 х 25 х 211 мм
Масса приблизительно 361 г
