Система локализации мест повреждений кабелей Locator Set
Система локации Locator Set используется для точного определения мест повреждения и расположения подземных кабелей и трассировки металлических газовых и водопроводных труб. При использовании локатора с дополнительными принадлежностями, Locator Set становится универсальной и незаменимой системой при обслуживании электрических сетей, промышленных и коммунальных систем водоснабжения.
В комбинации с генераторами импульсных напряжений SSG/STG или генератором сигналов звуковой частоты (TG20/50 и TG600), локатор UL 30 используется для локализации отказов (дефектов) в кабелях определения положения (обнаружения) трасс прокладки зарытых в грунте кабелей или металлических труб, измерения времени распространения, локализации дефектов в кабельной оболочке, совместного определения положения (обнаружения) трассы прокладки и локализации дефектов.
Система LOCATOR SET применяется для решения следующих задач:
- точная локация неисправностей кабелей, используя акустический метод;
- точная локация неисправностей кабелей с использованием т.н. эффекта скручивающего поля (Twist method), который реализуется с помощью;
- мощного радиочастотного генератора TG 20 / 50;
- измерение времени распространения звука между моментом ввода магнитного импульса и моментом появления шума пробоя для точного
- определения положения неисправности кабелей, например, кабелей, расположенных в трубах (универсальный локатор UL 20);
- трассировка кабелей и металлических газовых и водопроводных труб;
- оценка глубины залегания кабелей и металлических труб;
- идентификация кабелей;
- детектирование кабелей, находящихся под напряжением;
- локация кабелей и мест их соединений.
Комплект аппаратуры системы локатора звуковой частоты предназначается исключительно для определения (обнаружения) трассы прокладки и локализации дефекта в электрических кабелях и в металлических газопроводных и водопроводных трубах.
Основные принципы работы комплекта:
Универсальный приемник UL 30 используется совместно с устанавливаемым на поверхности грунта наземным микрофоном BM 30 и генератором высоковольтных импульсов напряжения (Syscompact 2000) для поиска места повреждения в кабельной линии. При использовании встроенных в BM 30 средств измерения времени распространения акустического сигнала может быть измерена и оценена разность между моментами времени прихода электромагнитного импульса и приемом акустического сигнала пробоя. На основе этого UL 30 воспроизводит расстояние до дефекта и индицирует, достигли ли вы места дефекта или отдаляетесь от него. Это является особенно полезным для дефектов в кабелях, акустическая локализация которых затруднительна.
В комбинации с передатчиком сигналов звуковой частоты (TG 20/50) и катушкой (SP 30) локатор UL 30 используется для трассировки маршрутов и оценки глубины залегания кабельных линий. В соответствии с методом формирования ступенчатого напряжения может производиться локализация дефектов в оболочке при использовании имеющихся в комплекте поставки двух заглубляемых в грунт зондов.
С помощью генератора звуковых частот (TG20/50 или TG600) в кабеле создается электромагнитное поле. Его распознание осуществляется - в зависимости от метода поиска и измерения - при помощи электромагнитного датчика.
Принятый электромагнитный и акустический сигнал усиливается приемником звуковой частоты UL 30 и выводится на индикатор. Воспроизведение сигнала происходит:
- акустически - через встроенный динамик или подключенные наушники
- оптически - встроенный жидкокристалличсекий монитор
При дополнительной локализации с генератором импульсного тока SSG магнитный импульс выводится на дисплей. Шум пробоя воспринимается наушниками или динамиком. Измерение времени прохождения сигнала - временная разницу между магнитным и акустическим импульсом. Минимальная разница по времени указывает на место дефекта.
Особые преимущества
- Если дефект кабеля локализуется тяжело, акустическое измерение замедления звука помогает идентифицировать места дефекта
- Повреждения кабелей проложенных в трубах, можно точно определить проводя измерения над кабельной трассой
Технические характеристики Кабельный локатор Locator set
Технические характеристики
Технические данные UL 30
Трассировка | |
Частоты в поисковой катушке | 2 кГц, 10 кГц, по желанию заказчика |
Пассивный приём | 50 / 60 Гц |
Чувствительность | < 10 nA |
Общие | |
Фильтр | цифровой |
Усиление | ≥ 120 дБ, устанавливаема |
Выход для наушников | 3–польное гнездо, 6,3 мм |
Рабочая температура | ‐20C….+55C |
Питание | 4 x 1.5 В Mignon (IEC LR 6) |
Длительность работы | прим. 40 ч. |
Вес | 550 г. |
Технические данные TG 20 / 50
Выходная мощность | 0 ‐ 50 ВА при сетевом питании, 0 ‐ 20 ВА при автономном питании |
Сила тока на выходе | Макс. 8 А |
Frequenzen | 2 частоты 2 кГц ± 0,1 % КНИ ≤ 1,5 % при 4 ВА 10 кГц ± 0,1 % КНИ ≤ 3 % при 4 ВА |
Импеданц на выходе | в 7 ступенях, 1 Ω / 3 Ω / 10 Ω / 30 Ω / 100 Ω / 300 Ω / 1000 Ω автоматическая или ручная настройка |
Зарядное устройство (встроено) Защита от глубокой разрядки |
Защита от перезарядки – при сетевом подключении происходит зарядка батареи в любом режиме Отключение прибора при глубокой разрядке аккумуляторное батареи |
Продолжительность эксплуатации | при 20 ВАA; прим. 2,5 ч. |
Рабочая температура | ‐ 20 до + 50° C |
Питание | Встр. аккум. батарея 12 В; 9,5 А/ч Внешн. питание 12 В ‐ 24 В DC |
Габариты (Ш x В x Г) | 290 x 130 x 240 мм |
Вес | 9,5 кг |

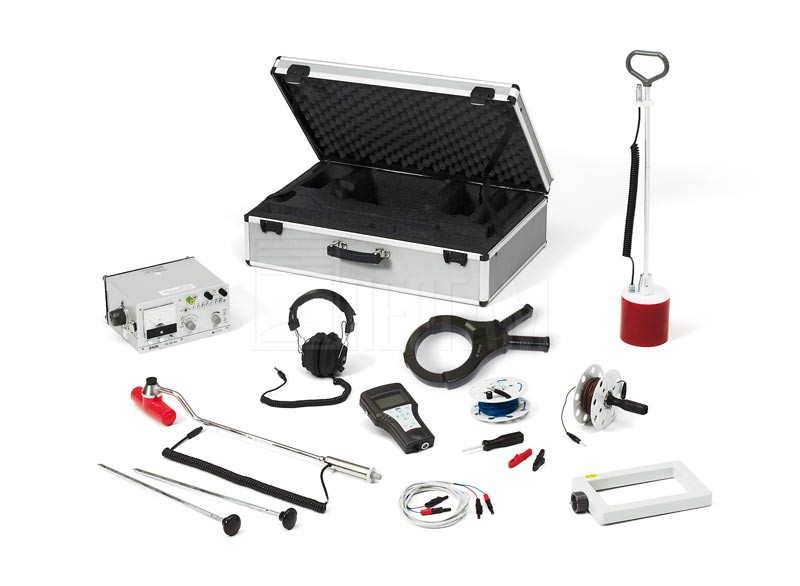

Комплект поставки оборудования:

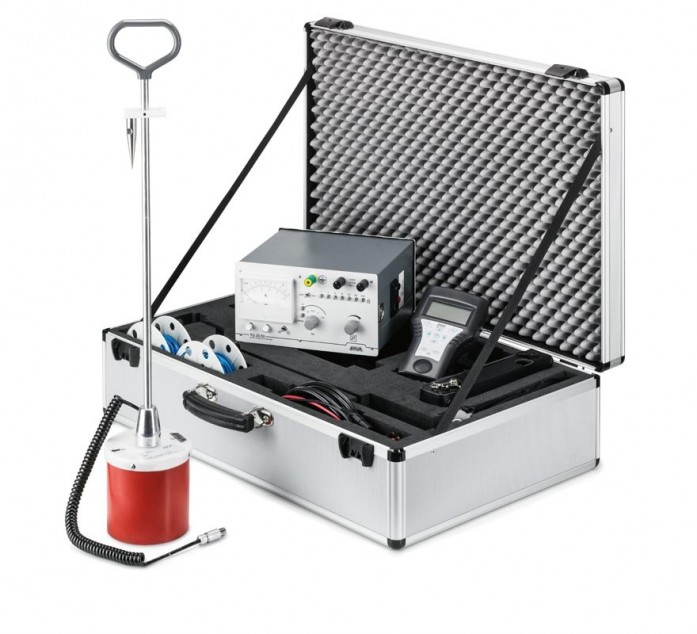

- Кейс для транспортировки Locator Set
- TG 20/50 без аксессуаров
- Подвесной ремень для TG 20/50
- Кабель питания для TG 20/50
- Кабель заземления 3 м
- Соединительный кабель 2 м, черный
- Соединительный кабель 2 м, красный

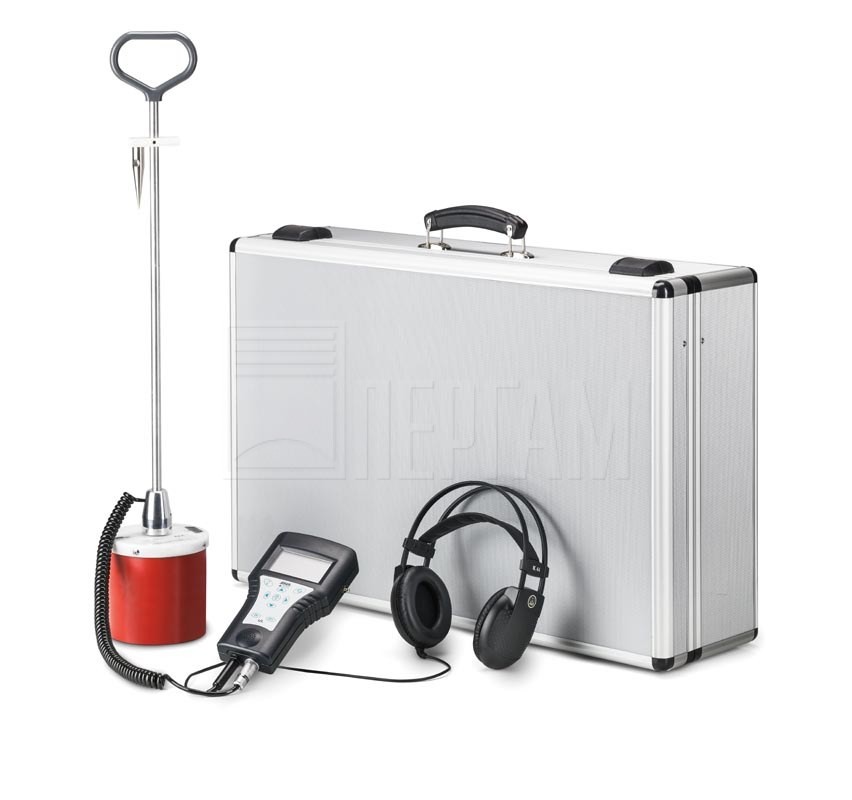

- Универсальный приемник UL 30 с аксессуарами
- Батарейки 1,5 V; IEC LR 6 (4 шт.)
- Ремень для UL 30
- Наушники
- Индуктивная катушка SP 30
- Вспомогательный кабель 25 м, ручная катушка
- Контактные зажимы, черный/красный
- Заземляющий щуп
- Руководство по эксплуатации
Опциональное оборудование
- Геомикрофон BM 30
- Поисковые зонды для 2 кГц AS 2/30
- Поисковые зонды для 10 кГц AS 10/30
- Рамочная антена RA 10
- Токовые клещи AZ 10/D70 мм
- Токовые клещи AZ 10/D80 мм
- Токовые клещи AZ 10/D125 мм
- Соединительный кабель для батареи
- Герметичные наушники для подавления шумов KH S
- Аксессуары для поиска повреждений оболочки к UL 30
