FLIR Muon - тепловизионный модуль

Тепловизионный модуль для OEM разработчиков
Артикул: 22307
Поставка прекращена
Гарантия производителя:
12 месяцев
Muon
описание в pdf

Интегрируемый тепловизионный модуль для OEM устройств

FLIR Muon — это калиброванный неохлождаемый тепловизионный модуль. Разработан для ОЕМ-производитлей с целью его интеграции в собственные разработки. «Движок» тепловизионной камеры с отлично сбалансированным размером, весом и потребляемой мощностью (SwaP), Muon требует только наличия стандартных протоколов питания и связи для формирования выходного видеосигнала через параллельный интерфейс (КМОП). Так как каждый модуль Muon калибруется в диапазоне температур для работы вне зависимости от термоэлектрического преобразователя, ОЕМ-производителям больше не нужно разрабатывать собственные сложные системы заводской калибровки и оборудования или процессов, что помогает сделать производство быстрее, проще и дешевле.

Простота интеграции

  • Стандартные интерфейсы предусматривают вход питания, видеовыход через параллельный интерфейс (КМОП).
  • Магниевый корпус  в сборе с коннектором Hirose.
  • Интуитивно понятное соединение.

Откалиброванный тепловизионный модуль

  • Откалиброван с использованием ведущего в отрасли термостабилизаированного процесса FLIR.
  • Требует оптимизации изображения только после окончательной сборки.
  • Muon содержит заедомо бездефектный кристалл (KGD), увеличивающий выход продукции, годной с первого предъявления.

Преимущества, позволяющие лидировать на рынке

  • 17 мкм VOx матрица в фокальной области (FPA) - разрешение 640 х 512 и 336 х 256 (кадровая частота 60 Гц и 9 Гц).
  • Оптимизирован по размеру, весу и мощности - 22 х 22 х 7 мм и менее 5 грамм.
  • Питание < 300 мВт / <450 мВт (для разрешения 336/640) и время запуска < 0,5 секунды.

Технические характеристики Muon

Технические характеристики модуля

Muon 336

Muon 640

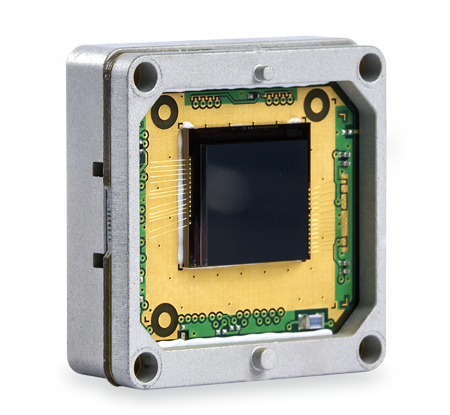

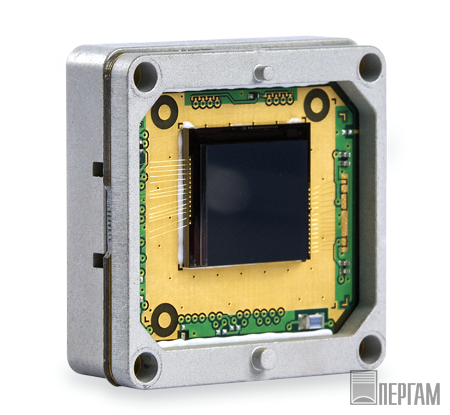

FLIR Muon 336

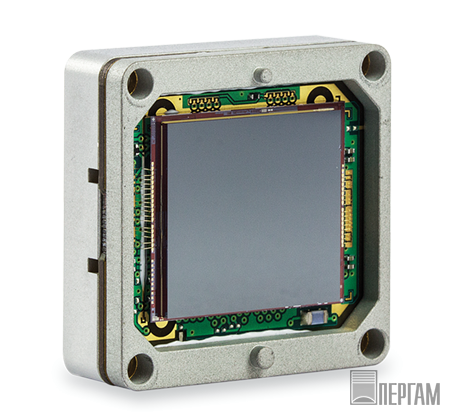

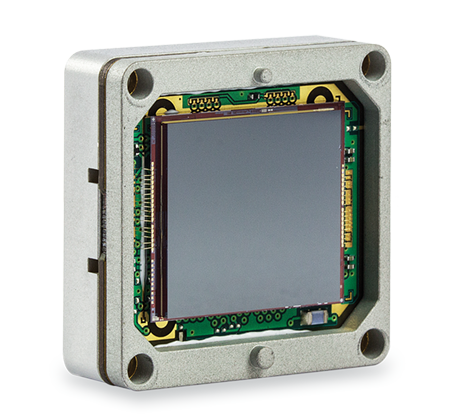

FLIR Muon 640

Обзор

Тип системы

336 × 256 VOx Microbolometer

640 × 512 VOx Microbolometer

Диапазон

7.5 – 15.0 мкм

Размер пикселя

17 микрон

Чувствительность

<50 мK

< 60 мK

Тепловая постоянная времени

≤15 мс (≤12 мс стандартноl)

Выходы

Частота кадров

16-бит температура калибровка Параллельный интерфейс видеовыход (КМОП)

Frame Rate (Full Window)

60Гц, 50Гц and <9Гц

Работа и управление

Фильтр подавления шума (NUC)

Калибровка FLIR обеспечивает постоянное цифровой выходной уровень над диапазоне температур (четыре таблицы). ОЕМ контролировать одну точку NUC (затвора) и переключение таблицы

Bad Pixel Replacement

Плохой Pixel Замена (БНР) данные, предоставляемые, требуется пользователю применять

Управление камерой

I2C коммуникации, дискретной управления

Интерфейс сигнала

Connector 60-контактный Hirose: мощность, комм цифровые данные, внешней синхронизации

телеметрические данные

Температура FPA, тип FPA, частоту кадров, текущая таблица КНУ

Физические характеристики

Размер/вес

22 × 22 × 8 мм / <5 г

Интерфейс крепления

Четыре M1.6x0.35 резьбовые отверстия для крепления

Питание

Входное напряжение

Стандарты Imaging Device: 3,3, 2,5 В, 1,8 В, 1.2V

Рассеивание мощности

<300 мВт (336), <450 МВт (640) при комнатной температуре

Время получения изображения

<500 мс

Условия экусплуатации

Диапазон рабочих температур

от -40°C до + 80°C внешней температуры

Диапазон температур хранения

от -55°C до + 105°C внешней температуры

Температура объектов измерения

50 ° С выше и ниже температуры окружающей среды

Ударостойкость

250 1.0 мс полусинусоида и 500 мс 0,8 полусинусоидальном

Вибрации

4,3 г; 3 оси, 8 часов каждый

Температурный удар

5 ° С / мин

Влажность

5 - 95% без конденсации

Рабочая высота

+40,000 футов

Соответствие директива ROHS, REACH и WEEE

Да
