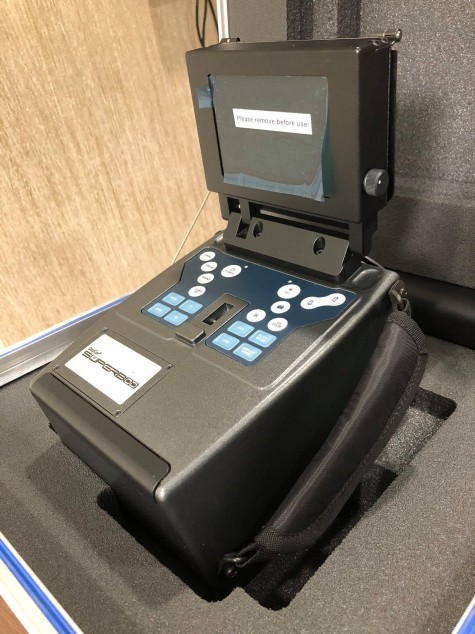

Портативная УФ камера Superb-OD/XD

Ультрафиолетовые камеры для определения коронных разрядов
Артикул: 22850
Цена по запросу
Поставляется в минимальные сроки

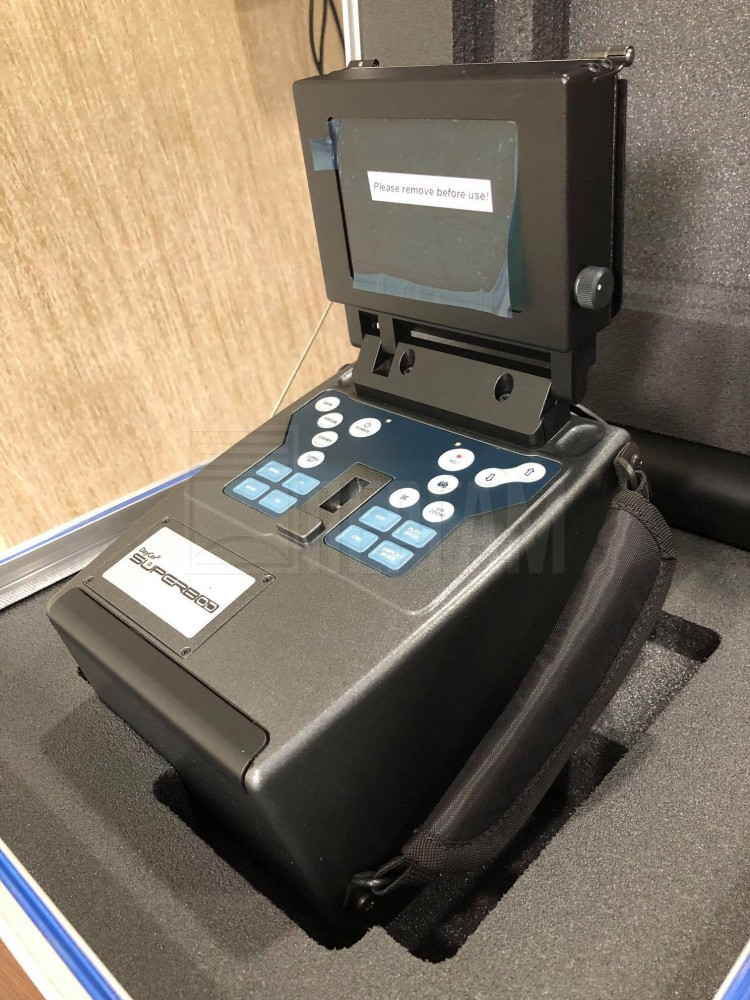

УФ камера Superb-OD/XD
описание в pdf

Ультрафиолетовые камеры для визуализации коронных разрядов

Superb-OD и Superb-XD – это портативные ручные ультрафиолетовые камеры для детектирования коронных и дуговых разрядов при дневном свете. Модели Superb – это прочные, «слепые» к солнцу, биспектральные (УФ – видимый свет) камеры с высокой чувствительностью к поверхностным частичным разрядам, которые выявляются в их устройствах отображения. Любая модель позволяет обнаруживать УФ излучение при полном дневном свете с высоким отношением сигнал-фоновый шум от далеко расположенных и близких источников, и они считаются наиболее удобными и надёжными в эксплуатации средствами контроля.

Камеры Superb используются для неразрушающего контроля (НК), обследования и мониторинга аппаратуры высокого и среднего напряжения. Эти портативные уф-камеры используются сервисными службами в тяжелой промышленности, шахтах, центрах сбора и обработки данных, лабораториях и т.п., там, где необходима оценка ситуации и отсутствие коронных разрядов. Эргономичность конструкции способствует расширению интервалов непрерывного контроля без усталости оператора.

Особенности

  • Высокая эффективность обнаружения коронных разрядов;
  • Быстрое масштабирование видеоканала;
  • Цифровое масштабирование УФ канала;
  • Автоматическая фокусировка каналов УФ и видео;
  • Подавление фонового шума;
  • Встроенная запись видео, снимков и аудио;
  • Интегрированный складывающийся ЖК-дисплей высокого разрешения 5 дюймов | 6.5 дюйма;
  • Счетчик событий коронных разрядов;
  • Удобная поддерживающая накладка для переноски;
  • Дополнительный многоязычный дисплей.

Преимущества УФ-камер Superb-OD и Superb-XD

ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ К УФ СИГНАЛАМ

Камеры Superb могут обнаруживать УФ излучение коронных разрядов, как минимум, 1 пК с расстояния 10 м, имеют минимальное детектируемое напряжение радиопомех 7.7 дБμВ (RIV) при 1 МГц и позволяют отображать как сигналы, так и излучающие их источники, обеспечивая точное наложение изображений с индикацией интенсивности коронных разрядов.

ВСТРОЕННЫЕ ФУНКЦИИ ЗАПИСИ И СОХРАНЕНИЯ

Камеры Superb имеют встроенные возможности записи, воспроизведения и сохранения видеоклипов высокого разрешения с голосовыми аннотациями и фотоснимков. Средство сохранения – съемная компактная флэш-карта. Совместимость со стандартами NTSC/PAL.

ТОЧНАЯ ЛОКАЛИЗАЦИЯ КОРОННЫХ РАЗРЯДОВ

Камеры Superb, имеющие первоклассные объективы и мощные возможности масштабирования, позволяют определять точное положение короны на объектах, расположенных на большом и близком расстоянии. Эти возможности и исключительно высокая чувствительность позволяет считать камеры Superb идеальным средством НК воздушных линий передачи и распределения электроэнергии.

ПРОЧНЫЕ И ЛЕГКИЕ КАМЕРЫ

Камеры Superb – это прочные и надежные в эксплуатации системы, пригодные для работы в тяжелых окружающих и погодных условиях. Анатомическая форма накладки для переноски распределяет вес камеры и позволяет работать длительное время без усталости.

ПРОСТОТА РАБОТЫ

Управление работой камер осуществляется с помощью клавиатуры путем прямого доступа к функциям и экранной индикации выбранных функций. Это простая и интуитивно-понятная работа.

ЗАМЕЧАТЕЛЬНАЯ ЭРГОНОМИКА

Камеры Superb имеют уникальный эргономический дизайн, который обеспечивает возможность обследования в течение длительного времени, исключая напряжение рук, глаз и спины. При этом нет необходимости удерживать камеру для ее фиксации.

ТЕХНОЛОГИЯ DAYCOR ВНУТРИ

Superb, основанные на технологии DayCor® – это слепые к солнечному излучению, биспектральные (УФ – видимый свет) камеры, позволяющие работать при полном солнечном свете [зарегистрированный патент EP1112459B1].

ОДИНОЧНАЯ И КОМАНДНАЯ РАБОТА

Цветной ЖКД пропускающего типа с регулируемой яркостью, размером 5 дюймов (модель OD) или 6.5 дюймов (модель XD) является идеальным для обследований вне помещений и совместного использования изображений членами команды. Применение ЖКД жизненно необходимо в опасных зонах.

Технические характеристики УФ камера Superb-OD/XD

Техническая характеристики

od

xd

уф камера – оптические характеристики

Мин. детектируемый разряд

1 пК при 10 м (испытано и сертифицировано RWE: IEC 60270:2000)

Мин. детектируемое напряжение радиопомех

7.7 дБμВ (RIV) при 1 МГц на10 м (испытано и сертифицировано RWE: NEMA107-1987)

Мин. чувствительность к УФ излучению

1.5 x 10-18 ватт/см2

Срок службы детектора

Без ухудшения качества функционирования

Фокусировка

Ручная и полная автоматическая для УФ и видимого каналов

Диапазон фокусировки

От 3 м до бесконечности (0.5 м с объективом для съёмок крупным планом)

Масштабирование УФ изображения

х2 и х4

Спектральный диапазон

240-280 нм





видеокамера – оптические характеристики

Точность наложения УФ/видео изображения

Девиация < 1 миллирадиана

Мин. чувствительность к видимому свету

0.1 люкс

Стандарт видео

NTSC

Быстрое масштабирование видео

18 оптическое х 12 цифровое, достигается в пределах 1 секунды





дисплей

Тип

Цветной ЖКД пропускающего типа с регулируемой яркостью, читаемый при
солнечном освещении

450

800

Яркость (единицы измерения кд/м2)

Регулируемая

Разрешение

640 х 480 пикселей, цветное изображение

5

6.5.

Размер (дюймы)

Режимы отображения

Комбинированное изображение (УФ и видимое)/только УФ/только видимое

Вывод видео

NTSC через BNC разъем





управление и работа

Способ

С помощью клавиатуры

Быстрое масштабирование

Непрерывное, макс. достигается в пределах 1 секунды

Место крепления

Стандартный штатив с резьбой 1/4 дюйма х 20





связь

Интерфейс

RS232





форматы ввода/вывода и средства сохранения

Формат видео (внутренний)

AVI

Формат снимков (внутренний)

BMP

Аудио

Внешний микрофон

Воспроизведение

Видео и снимки

Сохранение видео и снимков

Флэш-карта памяти





физические характеристики и источник питания

Вес

3.3 кг

Размеры (длина х ширина х высота)

23 х 18 х 15 см

Размеры (длина х ширина х высота)

23 х 18 х 16.5 см

Номинальная потребляемая мощность

12 В постоянного тока, 16 ватт

Источник питания

Аккумуляторная батарея с 2.5 часами непрерывной работы
Универсальный адаптер переменный/постоянный ток, 12 В





параметры окружающей среды

Температура рабочая и хранения

От -20°C до +55°C

Степень защиты

IP54, сертифицированы





дополнительное оборудование

Проставка, дистанционное управление, программа CoronaWise – Corona Management, объектив для съёмок крупным планом, объектив с широким полем зрения
